Устройство для перегрузки жестких кож

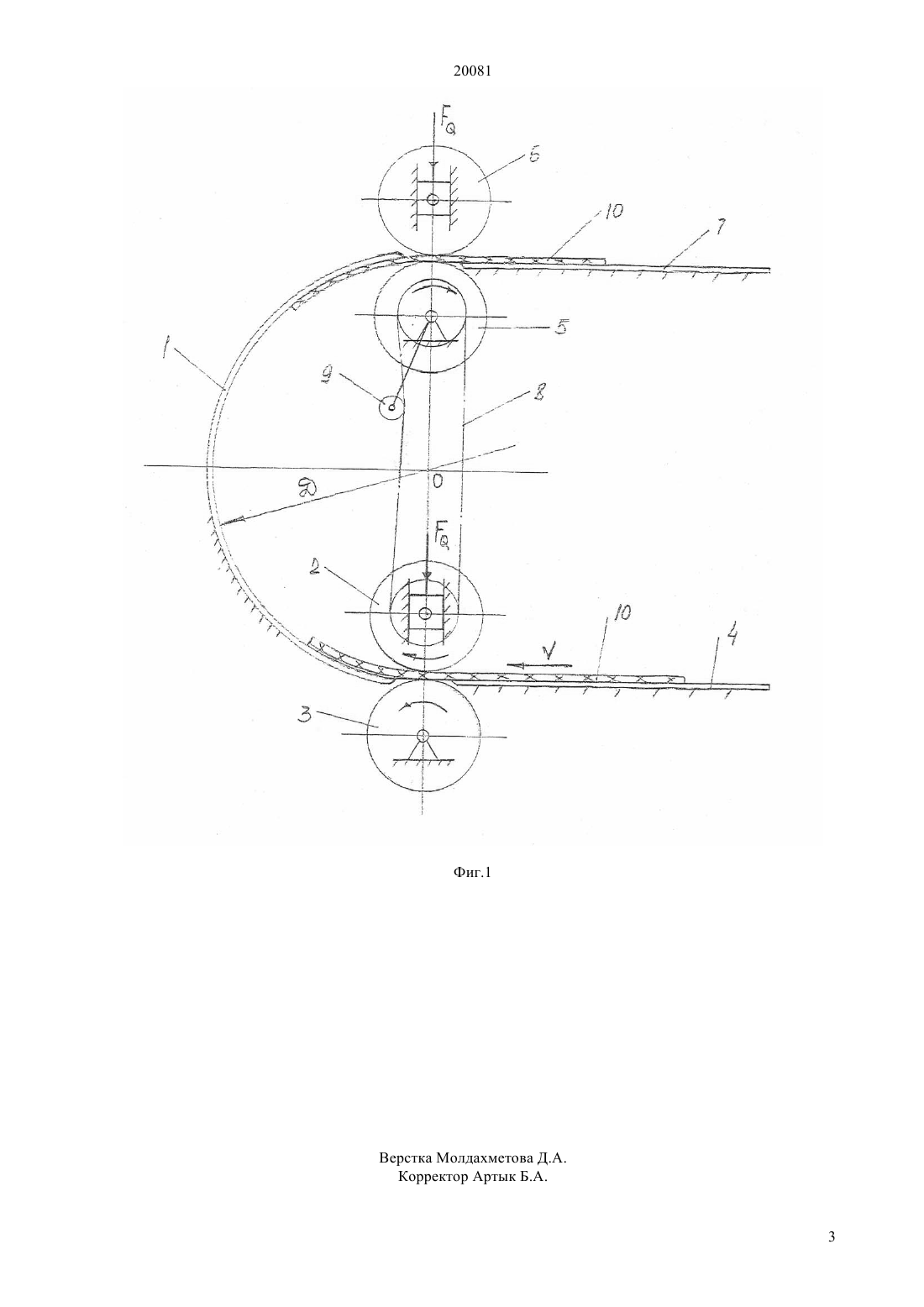

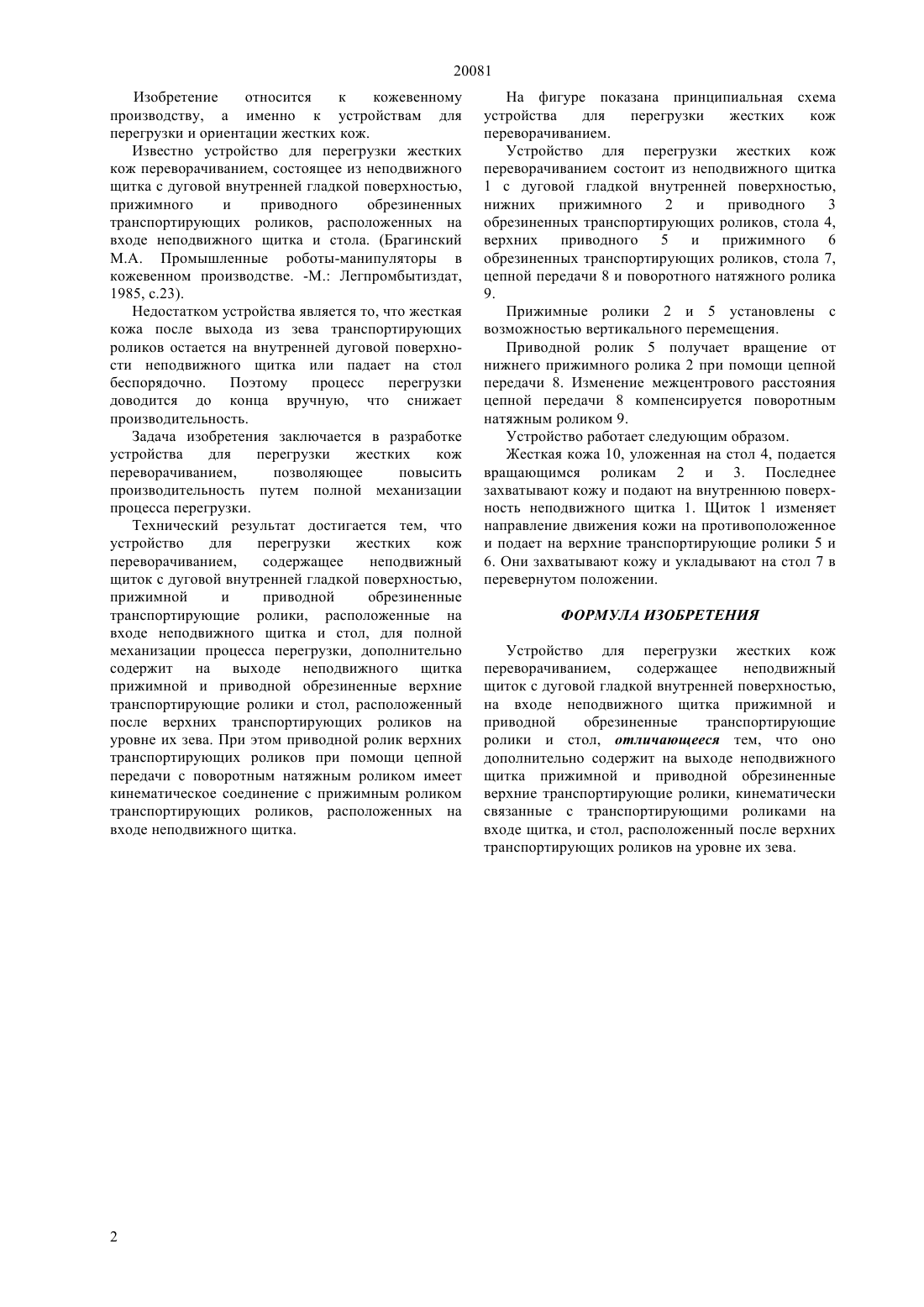

(51) С 14 В 1/62 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ поверхностью,нижних обрезиненных транспортирующих роликов, расположенных на входе неподвижного щитка, нижнего стола,расположенного до транспортирующих роликов,верхних обрезиненных транспортирующих роликов,расположенных на выходе неподвижного щитка,верхнего стола, расположенного после верхних транспортирующих роликов, станины и привода. Приводной ролик верхних транспортирующих роликов получает вращение от прижимного ролика нижних транспортирующих роликов при помощи цепной передачи с поворотным натяжным роликом. Жесткая кожа от нижнего стола устройство переходит на верхний стол с переворотом на 180 градусов. Устройство обеспечивает полную механизацию процесса перегрузки,что повышает производительность.(72) Койайдаров Бортан Абаевич Койайдаров Ануар Бортанович(73) Республиканское государственное казенное предприятие Таразский государственный Университет им. М.Х. Дулати Министерства образования и науки Республлики Казахстан(54) УСТРОЙСТВО ДЛЯ ПЕРЕГРУЗКИ ЖЕСТКИХ КОЖ(57) Изобретение относится к кожевенному производству. Предложено устройство для перегрузки жестких кож переворачиванием, которое состоит из неподвижного щитка с дуговой внутренней гладкой 20081 Изобретение относится к кожевенному производству, а именно к устройствам для перегрузки и ориентации жестких кож. Известно устройство для перегрузки жестких кож переворачиванием, состоящее из неподвижного щитка с дуговой внутренней гладкой поверхностью,прижимного и приводного обрезиненных транспортирующих роликов, расположенных на входе неподвижного щитка и стола. (Брагинский М.А. Промышленные роботы-манипуляторы в кожевенном производстве. -М. Легпромбытиздат,1985, с.23). Недостатком устройства является то, что жесткая кожа после выхода из зева транспортирующих роликов остается на внутренней дуговой поверхности неподвижного щитка или падает на стол беспорядочно. Поэтому процесс перегрузки доводится до конца вручную, что снижает производительность. Задача изобретения заключается в разработке устройства для перегрузки жестких кож переворачиванием,позволяющее повысить производительность путем полной механизации процесса перегрузки. Технический результат достигается тем, что устройство для перегрузки жестких кож переворачиванием,содержащее неподвижный щиток с дуговой внутренней гладкой поверхностью,прижимной и приводной обрезиненные транспортирующие ролики, расположенные на входе неподвижного щитка и стол, для полной механизации процесса перегрузки, дополнительно содержит на выходе неподвижного щитка прижимной и приводной обрезиненные верхние транспортирующие ролики и стол, расположенный после верхних транспортирующих роликов на уровне их зева. При этом приводной ролик верхних транспортирующих роликов при помощи цепной передачи с поворотным натяжным роликом имеет кинематическое соединение с прижимным роликом транспортирующих роликов, расположенных на входе неподвижного щитка. На фигуре показана принципиальная схема устройства для перегрузки жестких кож переворачиванием. Устройство для перегрузки жестких кож переворачиванием состоит из неподвижного щитка 1 с дуговой гладкой внутренней поверхностью,нижних прижимного 2 и приводного 3 обрезиненных транспортирующих роликов, стола 4,верхних приводного 5 и прижимного 6 обрезиненных транспортирующих роликов, стола 7,цепной передачи 8 и поворотного натяжного ролика 9. Прижимные ролики 2 и 5 установлены с возможностью вертикального перемещения. Приводной ролик 5 получает вращение от нижнего прижимного ролика 2 при помощи цепной передачи 8. Изменение межцентрового расстояния цепной передачи 8 компенсируется поворотным натяжным роликом 9. Устройство работает следующим образом. Жесткая кожа 10, уложенная на стол 4, подается вращающимся роликам 2 и 3. Последнее захватывают кожу и подают на внутреннюю поверхность неподвижного щитка 1. Щиток 1 изменяет направление движения кожи на противоположенное и подает на верхние транспортирующие ролики 5 и 6. Они захватывают кожу и укладывают на стол 7 в перевернутом положении. ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство для перегрузки жестких кож переворачиванием,содержащее неподвижный щиток с дуговой гладкой внутренней поверхностью,на входе неподвижного щитка прижимной и приводной обрезиненные транспортирующие ролики и стол, отличающееся тем, что оно дополнительно содержит на выходе неподвижного щитка прижимной и приводной обрезиненные верхние транспортирующие ролики, кинематически связанные с транспортирующими роликами на входе щитка, и стол, расположенный после верхних транспортирующих роликов на уровне их зева.
