Гидробак

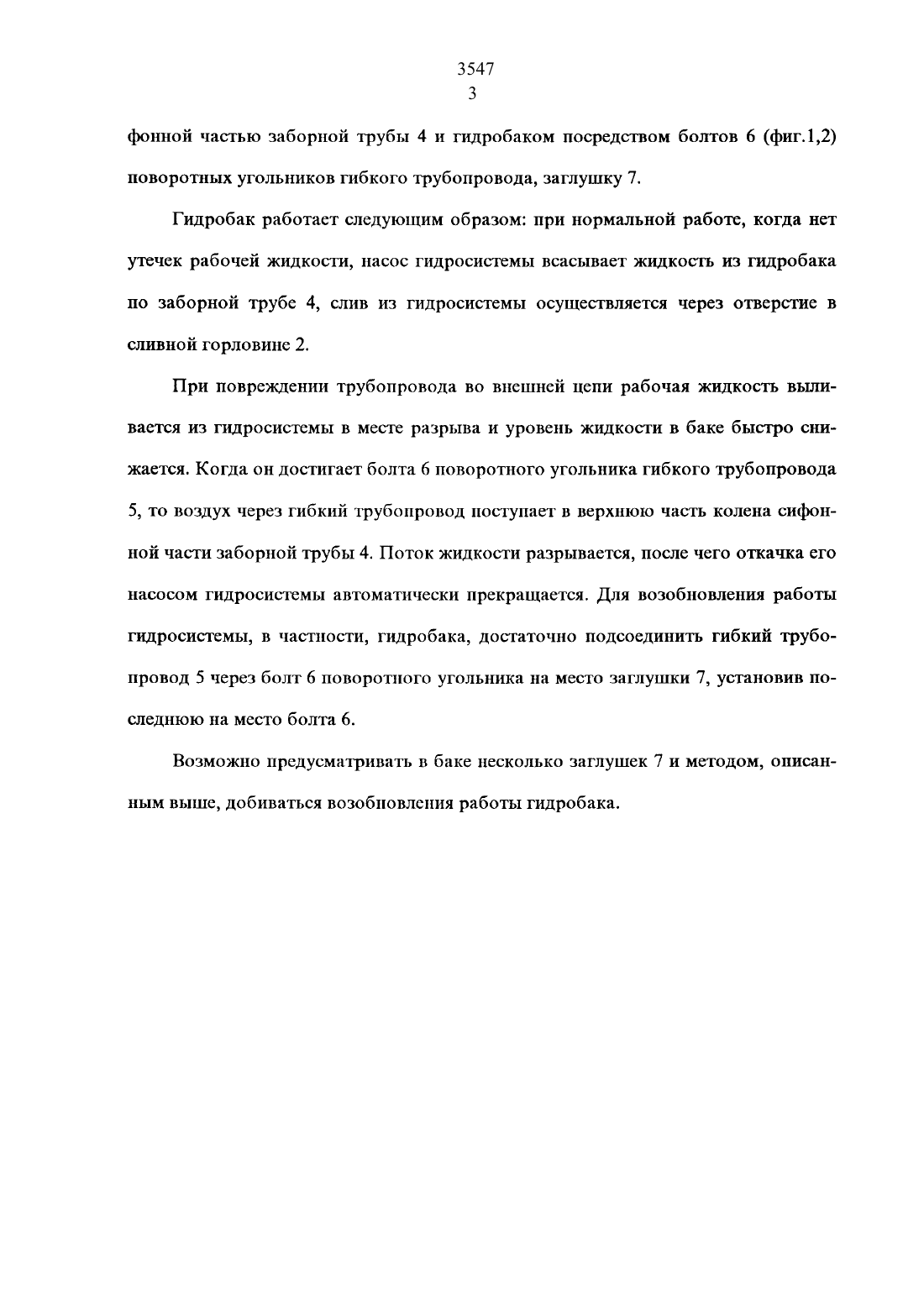

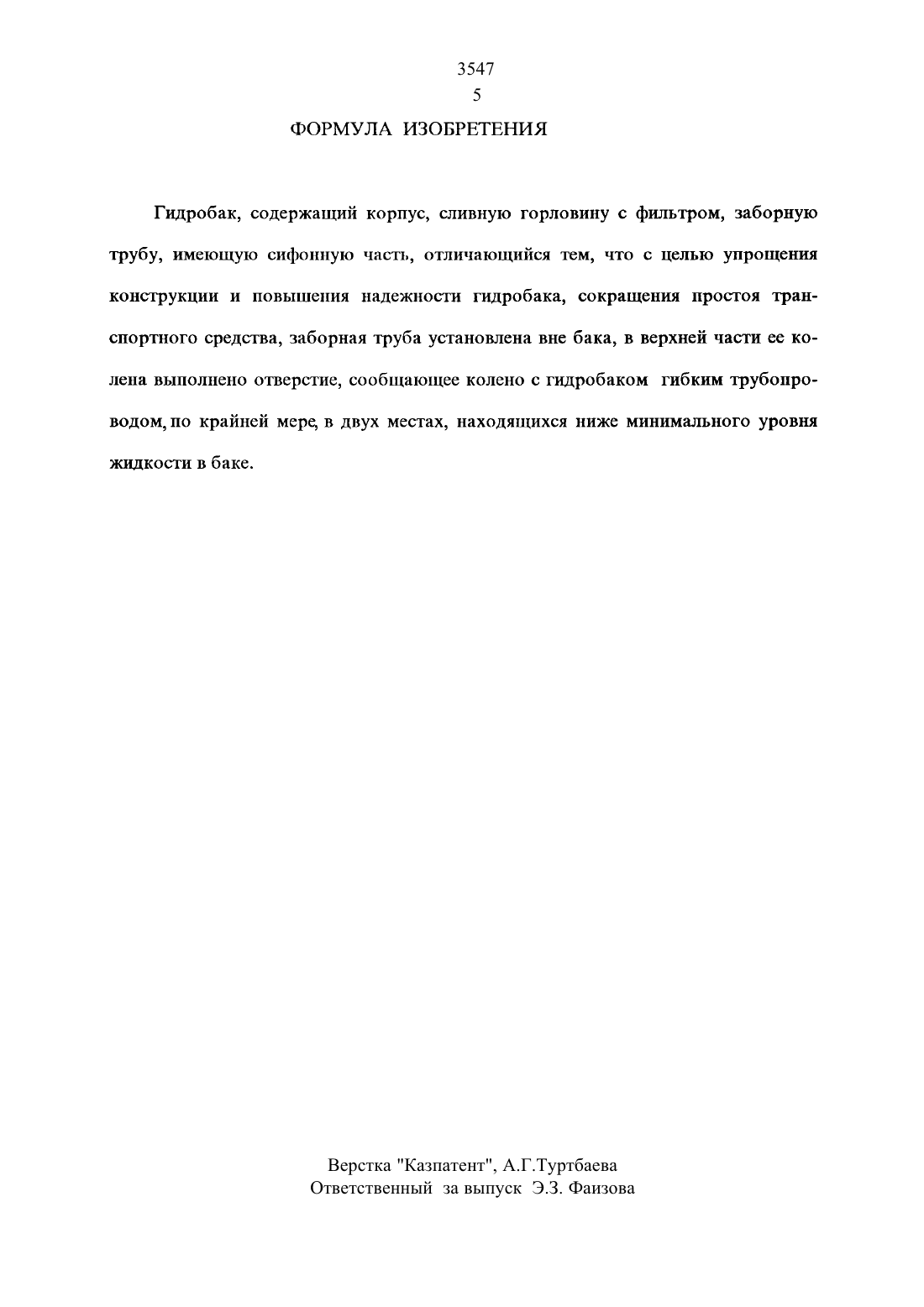

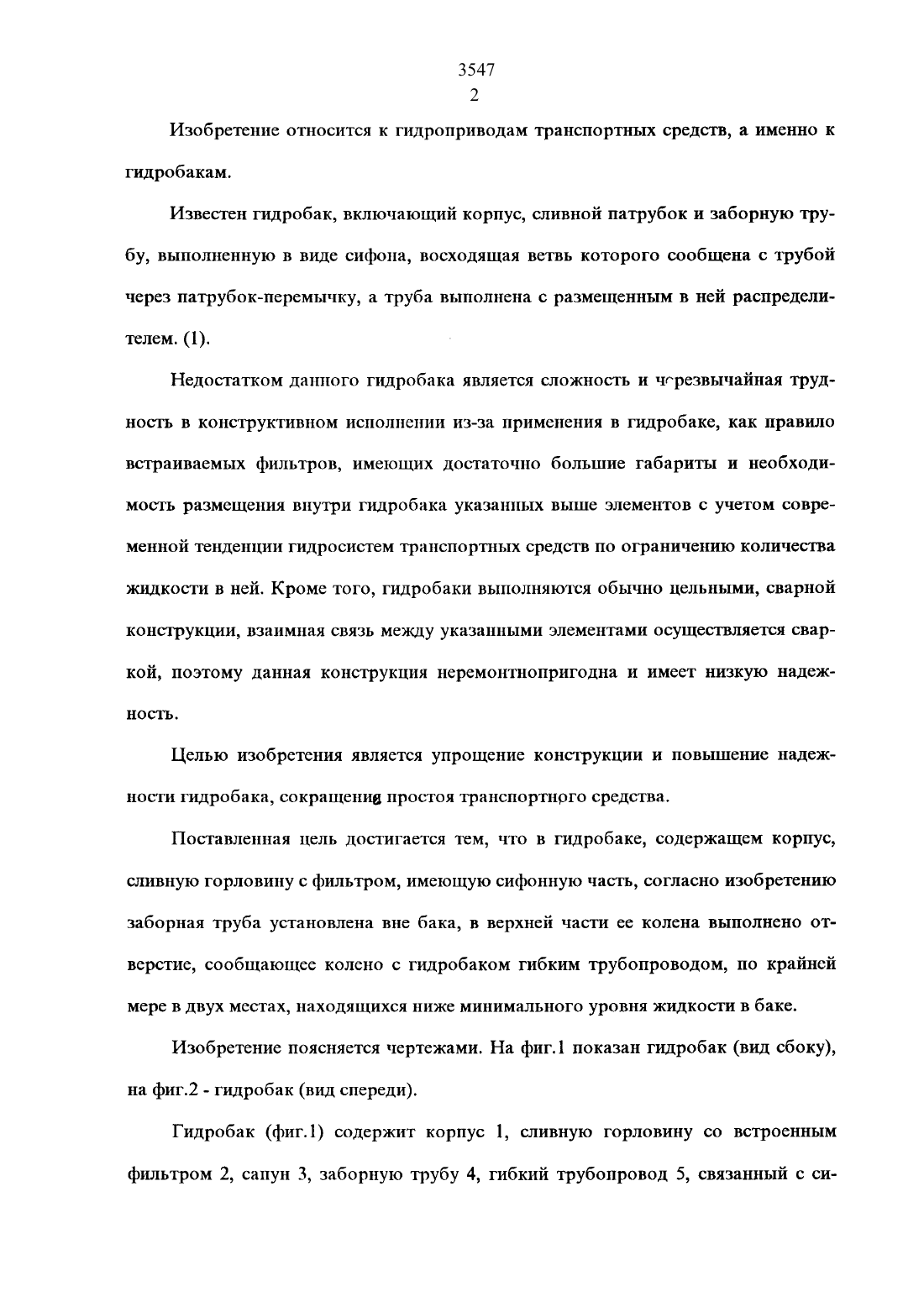

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАНЦель изобретения - упрощение конструкции и повышение надежности гидробака, сокращение простоя транспортного средства.Гидробак содержит корпус, сливную горловину с фильтром, заборную трубу,имеющую сифонную часть. Заборная труба установлена вне бака, в верхней части ее колена выполнено отверстие, сообщающее колено с гидробаком гибким трубопроводом, по крайней мере в двух местах, находящихся ниже минимального уров ня жидкосги в баке.Известен гидробак, включающий корпус, сливной патрубок и заборную трубу, выполненную в виде сифона, восходящая ветвь которого сообщена с трубой через патрубок-перемычку, а труба выполнена с размещенным в ней распределителем. (1).Недостатком данного гидробака является сложность и чгрезвьтчайная трудностъ в конструктивном исполнении из-за применения в гидробаке как правило встраиваемых фильтров, имеющих достаточно большие габариты и необходимость размещения внутри гидробака указанных выше элементов с учетом современной тенденции гидросистем транспортных средств по ограничению количества жидкости в ней. Кроме того, гидробаки выполняются обычно цельными, сварной конструкции, взаимная связь между указанными элементами осуществляется сваркой, поэтому данная конструкция неремонтнопригодна и имеет низкую надежность.Целью изобретения является упрощение конструкции и повышение надежности гидробака, сокращения простоя транспортного средства.Поставленная цель достигается тем, что в гидробаке, содержащем корпус,сливную горловину с фильтром, имеющую сифонную часть, согласно изобретению заборная труба установлена вне бака, в верхней части ее колена выполнено отверсгие, сообщающее колено с гидробаком гибким трубопроводом, по крайней мере в двух местах, находящихся ниже минимального уровня жидкости в баке.Гидробак (фиг.1) содержит корпус 1, сливную горловину со встроеннымфонной частью заборной трубы 4 и гидробаком посредством болтов 6 (фиг.12) поворотных угольников гибкого трубопровода, заглушку 7.Гидробак работает следующим образом при нормальной работе, когда нет утечек рабочей жидкости, насос гидросистемы всасывает жидкость из гидробака по заборной трубе 4, слив из гидросистемы осуществляется через отверстие в сливной горловине 2.При повреждении трубопровода во внешней Цепи рабочая жидкость вьшивается из гидросистемы в месге разрыва и уровень жидкости в баке быстро снижается. Когда он достигает болта 6 поворотного угольника гибкого трубопровода. 5, то воздух через гибкий трубопровод поступает в верхнюю часть колена сифонной части заборной трубы 4. Поток жидкости разрывается, после чего откагпса его насосом гидросистемы автоматически прекращается. Для возобновления работы гидросистемы, в частности, гидробака, достаточно подсоединить гибкий трубопровод 5 через болт 6 поворотного угольника на место заглушки 7, установив последнюю на место болта 6.Возможно предусматривать в баке несколько заглушек 7 и методом, описан ным выше, добиваться возобновления работы гидробака.
