Устройство автоматической подачи товаров

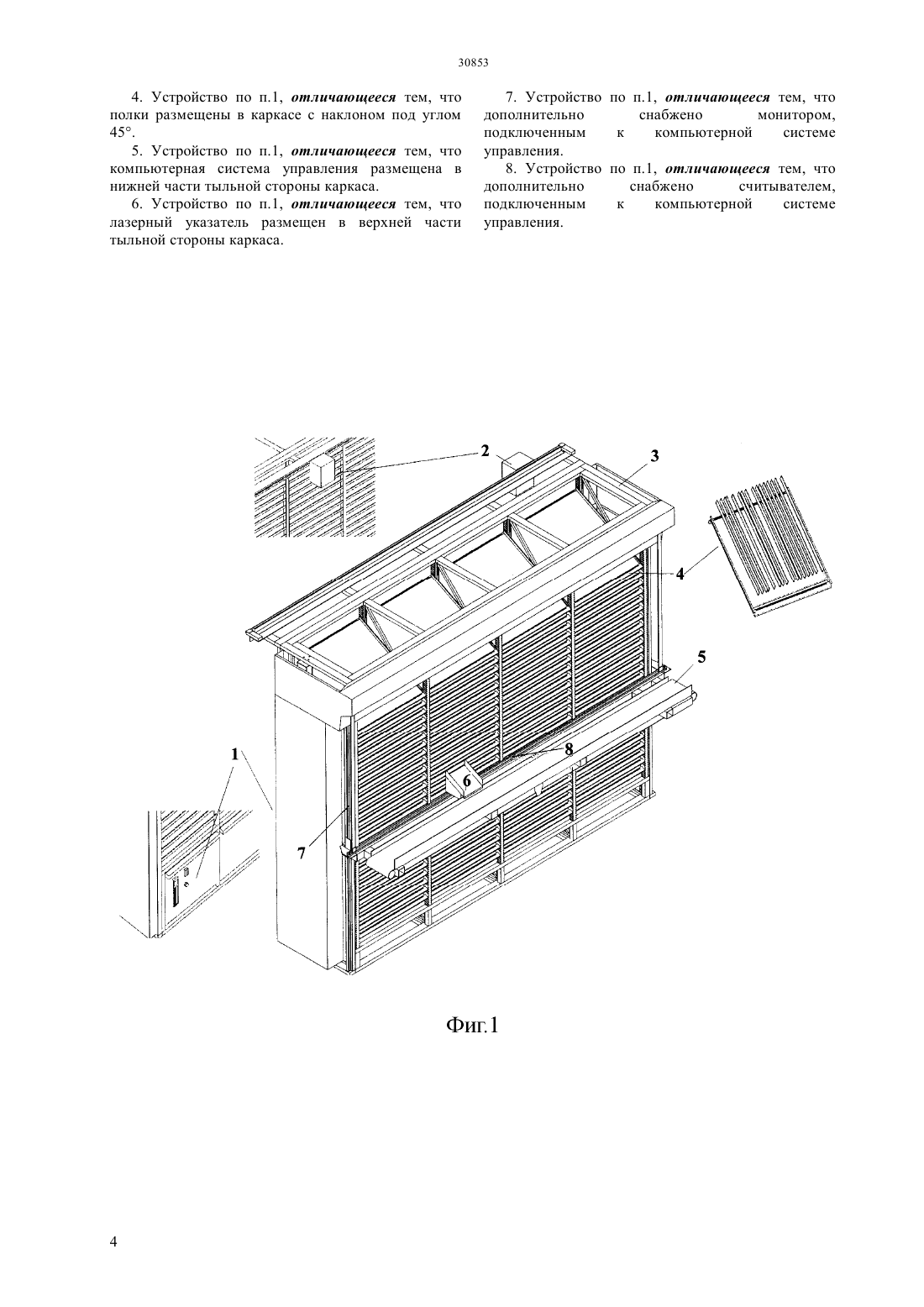

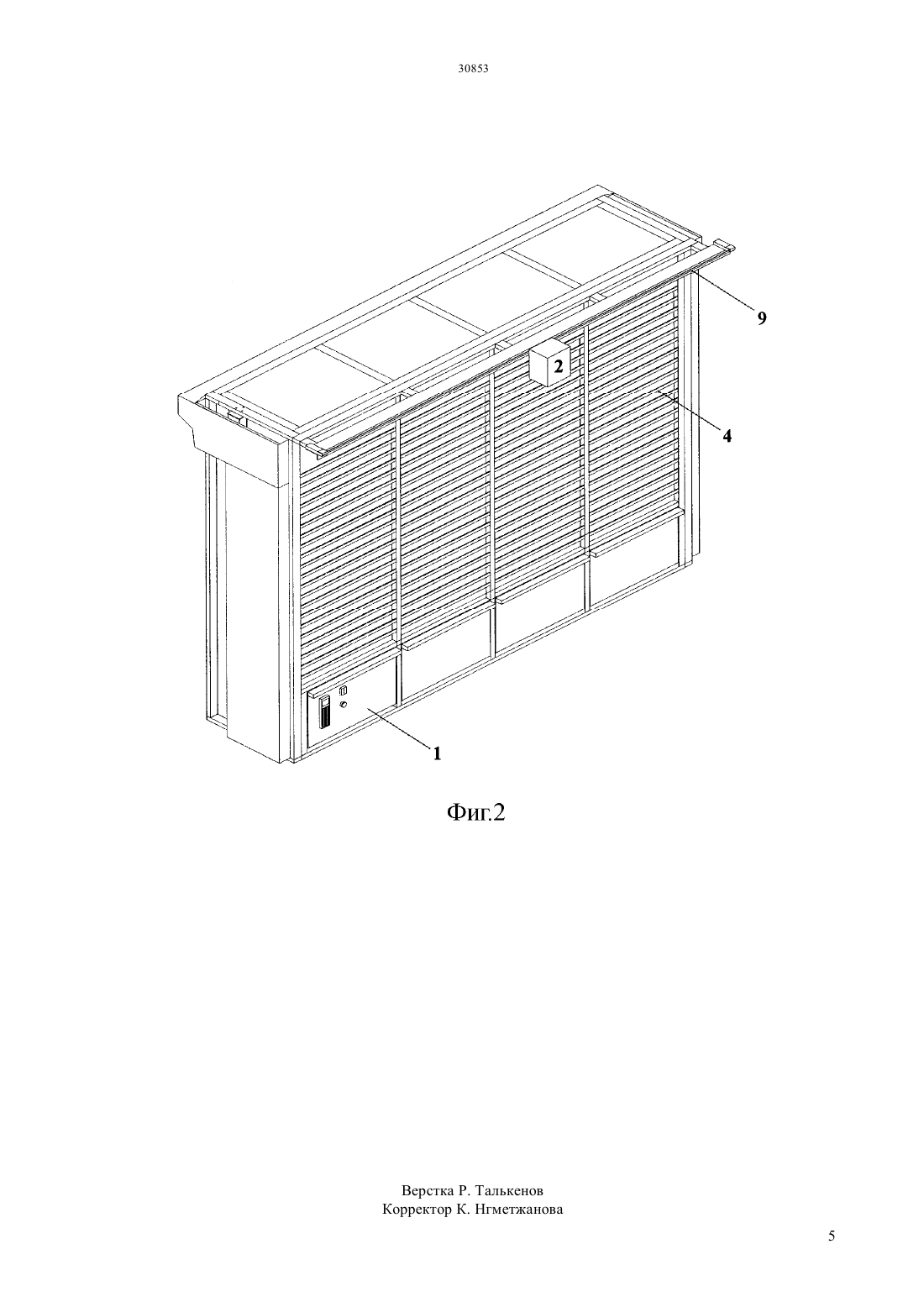

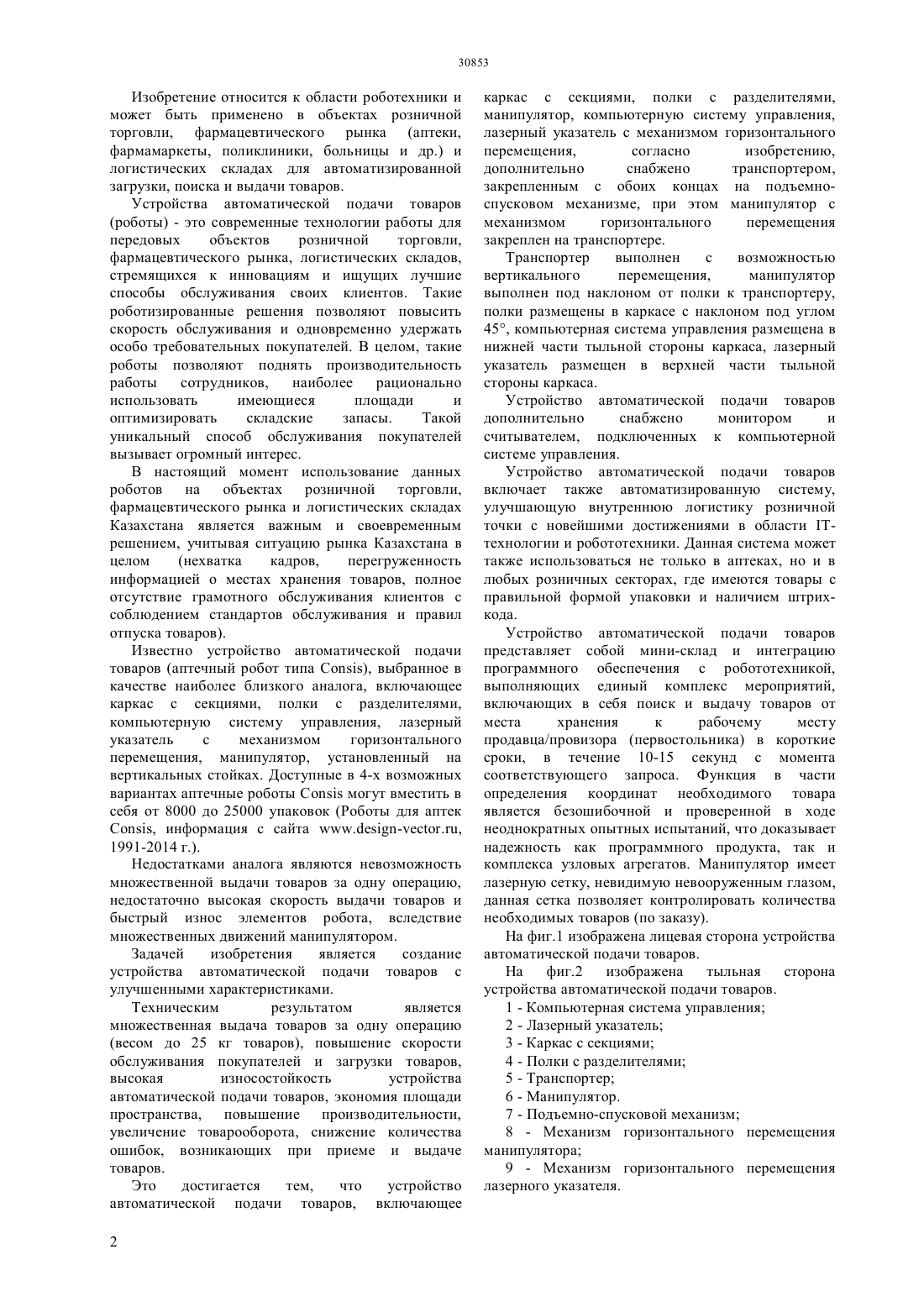

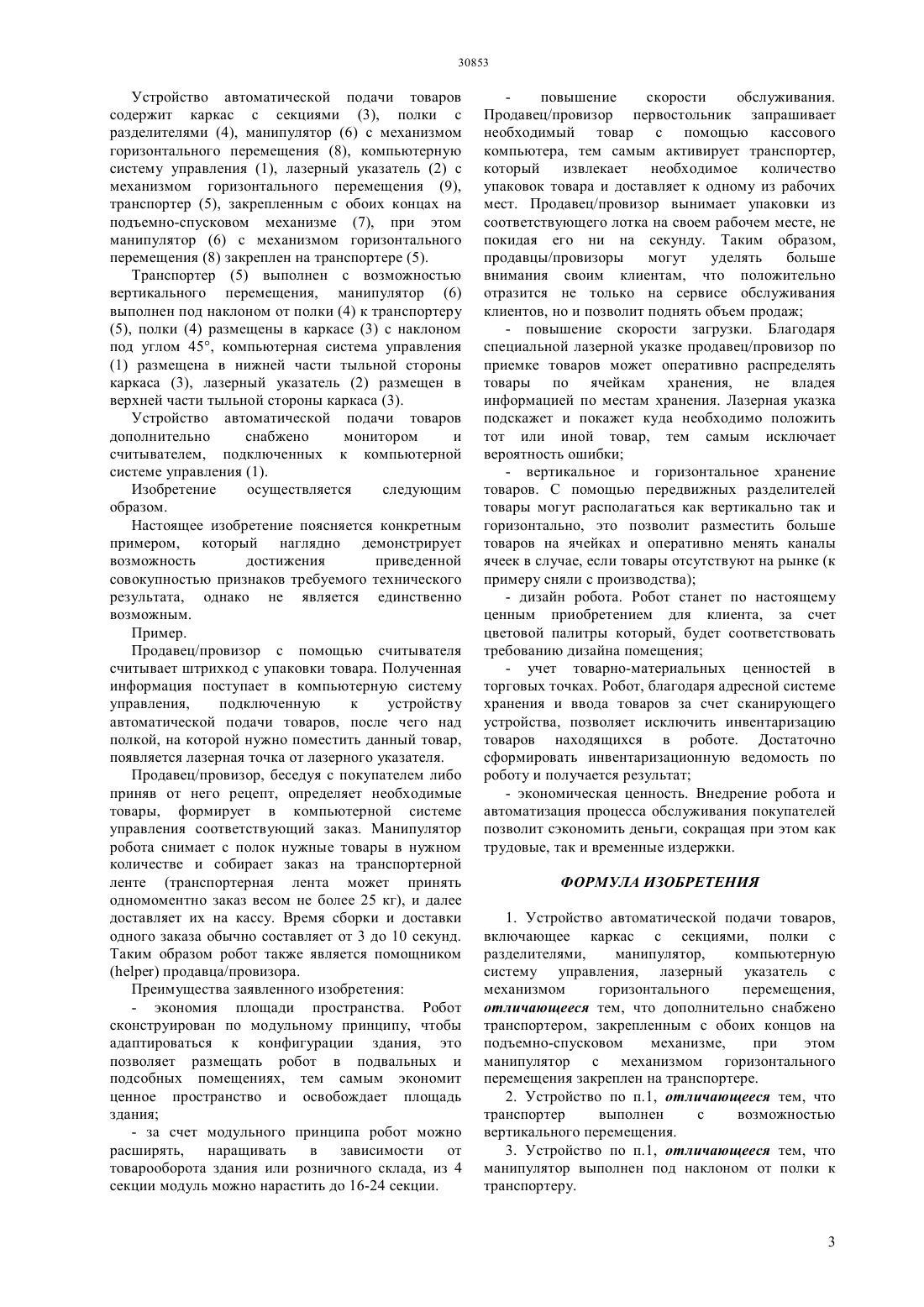

(51) 47 3/00 (2006.01) 07 5/00 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(весом до 25 кг товаров), повышение скорости обслуживания покупателей и загрузки товаров,высокая износостойкость устройства автоматической подачи товаров, экономия площади пространства, повышение производительности,увеличение товарооборота, снижение количества ошибок, возникающих при приеме и выдаче товаров. Это достигается тем,что устройство автоматической подачи товаров, включающее каркас с секциями, полки с разделителями,манипулятор, компьютерную систему управления,лазерный указатель с механизмом горизонтального перемещения,согласно изобретению,дополнительно снабжено транспортером,закрепленным с обоих концах на подъемноспусковом механизме, при этом манипулятор с механизмом горизонтального перемещения закреплен на транспортере. Манипулятор имеет лазерную сетку, невидимую невооруженным глазом, данная сетка позволяет контролировать количества необходимых товаров(56) Немецкие роботы для аптек .16-1/2012/06/,20123751317 2, 01.03.20062350241 1, 27.03.2009(54) УСТРОЙСТВО АВТОМАТИЧЕСКОЙ ПОДАЧИ ТОВАРОВ(57) Изобретение относится к области роботехники и может быть применено в объектах розничной торговли, фармацевтического рынка (аптеки,фармамаркеты, поликлиники, больницы и др.) и логистических складах для автоматизированной загрузки, поиска и выдачи товаров. Техническим результатом является множественная выдача товаров за одну операцию Изобретение относится к области роботехники и может быть применено в объектах розничной торговли, фармацевтического рынка (аптеки,фармамаркеты, поликлиники, больницы и др.) и логистических складах для автоматизированной загрузки, поиска и выдачи товаров. Устройства автоматической подачи товаров(роботы) - это современные технологии работы для передовых объектов розничной торговли,фармацевтического рынка, логистических складов,стремящихся к инновациям и ищущих лучшие способы обслуживания своих клиентов. Такие роботизированные решения позволяют повысить скорость обслуживания и одновременно удержать особо требовательных покупателей. В целом, такие роботы позволяют поднять производительность работы сотрудников,наиболее рационально использовать имеющиеся площади и оптимизировать складские запасы. Такой уникальный способ обслуживания покупателей вызывает огромный интерес. В настоящий момент использование данных роботов на объектах розничной торговли,фармацевтического рынка и логистических складах Казахстана является важным и своевременным решением, учитывая ситуацию рынка Казахстана в целом(нехватка кадров,перегруженность информацией о местах хранения товаров, полное отсутствие грамотного обслуживания клиентов с соблюдением стандартов обслуживания и правил отпуска товаров). Известно устройство автоматической подачи товаров (аптечный робот типа ), выбранное в качестве наиболее близкого аналога, включающее каркас с секциями, полки с разделителями,компьютерную систему управления, лазерный указатель с механизмом горизонтального перемещения, манипулятор, установленный на вертикальных стойках. Доступные в 4-х возможных вариантах аптечные роботымогут вместить в себя от 8000 до 25000 упаковок (Роботы для аптек, информация с сайта .-.,1991-2014 г.). Недостатками аналога являются невозможность множественной выдачи товаров за одну операцию,недостаточно высокая скорость выдачи товаров и быстрый износ элементов робота, вследствие множественных движений манипулятором. Задачей изобретения является создание устройства автоматической подачи товаров с улучшенными характеристиками. Техническим результатом является множественная выдача товаров за одну операцию(весом до 25 кг товаров), повышение скорости обслуживания покупателей и загрузки товаров,высокая износостойкость устройства автоматической подачи товаров, экономия площади пространства, повышение производительности,увеличение товарооборота, снижение количества ошибок, возникающих при приеме и выдаче товаров. Это достигается тем,что устройство автоматической подачи товаров, включающее 2 каркас с секциями, полки с разделителями,манипулятор, компьютерную систему управления,лазерный указатель с механизмом горизонтального перемещения,согласно изобретению,дополнительно снабжено транспортером,закрепленным с обоих концах на подъемноспусковом механизме, при этом манипулятор с механизмом горизонтального перемещения закреплен на транспортере. Транспортер выполнен с возможностью вертикального перемещения,манипулятор выполнен под наклоном от полки к транспортеру,полки размещены в каркасе с наклоном под углом 45, компьютерная система управления размещена в нижней части тыльной стороны каркаса, лазерный указатель размещен в верхней части тыльной стороны каркаса. Устройство автоматической подачи товаров дополнительно снабжено монитором и считывателем, подключенных к компьютерной системе управления. Устройство автоматической подачи товаров включает также автоматизированную систему,улучшающую внутреннюю логистику розничной точки с новейшими достижениями в области технологии и робототехники. Данная система может также использоваться не только в аптеках, но и в любых розничных секторах, где имеются товары с правильной формой упаковки и наличием штрихкода. Устройство автоматической подачи товаров представляет собой мини-склад и интеграцию программного обеспечения с робототехникой,выполняющих единый комплекс мероприятий,включающих в себя поиск и выдачу товаров от места хранения к рабочему месту продавца/провизора (первостольника) в короткие сроки, в течение 10-15 секунд с момента соответствующего запроса. Функция в части определения координат необходимого товара является безошибочной и проверенной в ходе неоднократных опытных испытаний, что доказывает надежность как программного продукта, так и комплекса узловых агрегатов. Манипулятор имеет лазерную сетку, невидимую невооруженным глазом,данная сетка позволяет контролировать количества необходимых товаров (по заказу). На фиг.1 изображена лицевая сторона устройства автоматической подачи товаров. На фиг.2 изображена тыльная сторона устройства автоматической подачи товаров. 1 - Компьютерная система управления 2 - Лазерный указатель 3 - Каркас с секциями 4 - Полки с разделителями 5 - Транспортер 6 - Манипулятор. 7 - Подъемно-спусковой механизм 8 - Механизм горизонтального перемещения манипулятора 9 - Механизм горизонтального перемещения лазерного указателя. Устройство автоматической подачи товаров содержит каркас с секциями (3), полки с разделителями (4), манипулятор (6) с механизмом горизонтального перемещения (8), компьютерную систему управления (1), лазерный указатель (2) с механизмом горизонтального перемещения (9),транспортер (5), закрепленным с обоих концах на подъемно-спусковом механизме (7), при этом манипулятор (6) с механизмом горизонтального перемещения (8) закреплен на транспортере (5). Транспортер (5) выполнен с возможностью вертикального перемещения, манипулятор (6) выполнен под наклоном от полки (4) к транспортеру(5), полки (4) размещены в каркасе (3) с наклоном под углом 45, компьютерная система управления(1) размещена в нижней части тыльной стороны каркаса (3), лазерный указатель (2) размещен в верхней части тыльной стороны каркаса (3). Устройство автоматической подачи товаров дополнительно снабжено монитором и считывателем, подключенных к компьютерной системе управления (1). Изобретение осуществляется следующим образом. Настоящее изобретение поясняется конкретным примером, который наглядно демонстрирует возможность достижения приведенной совокупностью признаков требуемого технического результата, однако не является единственно возможным. Пример. Продавец/провизор с помощью считывателя считывает штрихкод с упаковки товара. Полученная информация поступает в компьютерную систему управления,подключенную к устройству автоматической подачи товаров, после чего над полкой, на которой нужно поместить данный товар,появляется лазерная точка от лазерного указателя. Продавец/провизор, беседуя с покупателем либо приняв от него рецепт, определяет необходимые товары, формирует в компьютерной системе управления соответствующий заказ. Манипулятор робота снимает с полок нужные товары в нужном количестве и собирает заказ на транспортерной ленте (транспортерная лента может принять одномоментно заказ весом не более 25 кг), и далее доставляет их на кассу. Время сборки и доставки одного заказа обычно составляет от 3 до 10 секунд. Таким образом робот также является помощником- экономия площади пространства. Робот сконструирован по модульному принципу, чтобы адаптироваться к конфигурации здания, это позволяет размещать робот в подвальных и подсобных помещениях, тем самым экономит ценное пространство и освобождает площадь здания- за счет модульного принципа робот можно расширять,наращивать в зависимости от товарооборота здания или розничного склада, из 4 секции модуль можно нарастить до 16-24 секции. повышение скорости обслуживания. Продавец/провизор первостольник запрашивает необходимый товар с помощью кассового компьютера, тем самым активирует транспортер,который извлекает необходимое количество упаковок товара и доставляет к одному из рабочих мест. Продавец/провизор вынимает упаковки из соответствующего лотка на своем рабочем месте, не покидая его ни на секунду. Таким образом,продавцы/провизоры могут уделять больше внимания своим клиентам, что положительно отразится не только на сервисе обслуживания клиентов, но и позволит поднять объем продаж- повышение скорости загрузки. Благодаря специальной лазерной указке продавец/провизор по приемке товаров может оперативно распределять товары по ячейкам хранения, не владея информацией по местам хранения. Лазерная указка подскажет и покажет куда необходимо положить тот или иной товар, тем самым исключает вероятность ошибки- вертикальное и горизонтальное хранение товаров. С помощью передвижных разделителей товары могут располагаться как вертикально так и горизонтально, это позволит разместить больше товаров на ячейках и оперативно менять каналы ячеек в случае, если товары отсутствуют на рынке (к примеру сняли с производства)- дизайн робота. Робот станет по настоящему ценным приобретением для клиента, за счет цветовой палитры который, будет соответствовать требованию дизайна помещения- учет товарно-материальных ценностей в торговых точках. Робот, благодаря адресной системе хранения и ввода товаров за счет сканирующего устройства, позволяет исключить инвентаризацию товаров находящихся в роботе. Достаточно сформировать инвентаризационную ведомость по роботу и получается результат- экономическая ценность. Внедрение робота и автоматизация процесса обслуживания покупателей позволит сэкономить деньги, сокращая при этом как трудовые, так и временные издержки. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство автоматической подачи товаров,включающее каркас с секциями, полки с разделителями,манипулятор,компьютерную систему управления, лазерный указатель с механизмом горизонтального перемещения,отличающееся тем, что дополнительно снабжено транспортером, закрепленным с обоих концов на подъемно-спусковом механизме,при этом манипулятор с механизмом горизонтального перемещения закреплен на транспортере. 2. Устройство по п.1, отличающееся тем, что транспортер выполнен с возможностью вертикального перемещения. 3. Устройство по п.1, отличающееся тем, что манипулятор выполнен под наклоном от полки к транспортеру. 4. Устройство по п.1, отличающееся тем, что полки размещены в каркасе с наклоном под углом 45. 5. Устройство по п.1, отличающееся тем, что компьютерная система управления размещена в нижней части тыльной стороны каркаса. 6. Устройство по п.1, отличающееся тем, что лазерный указатель размещен в верхней части тыльной стороны каркаса. 7. Устройство дополнительно подключенным управления. 8. Устройство дополнительно подключенным управления. по п.1, отличающееся тем, что снабжено монитором,к компьютерной системе по п.1, отличающееся тем, что снабжено считывателем,к компьютерной системе
