Устройство блокировки автоматической частотной разгрузки

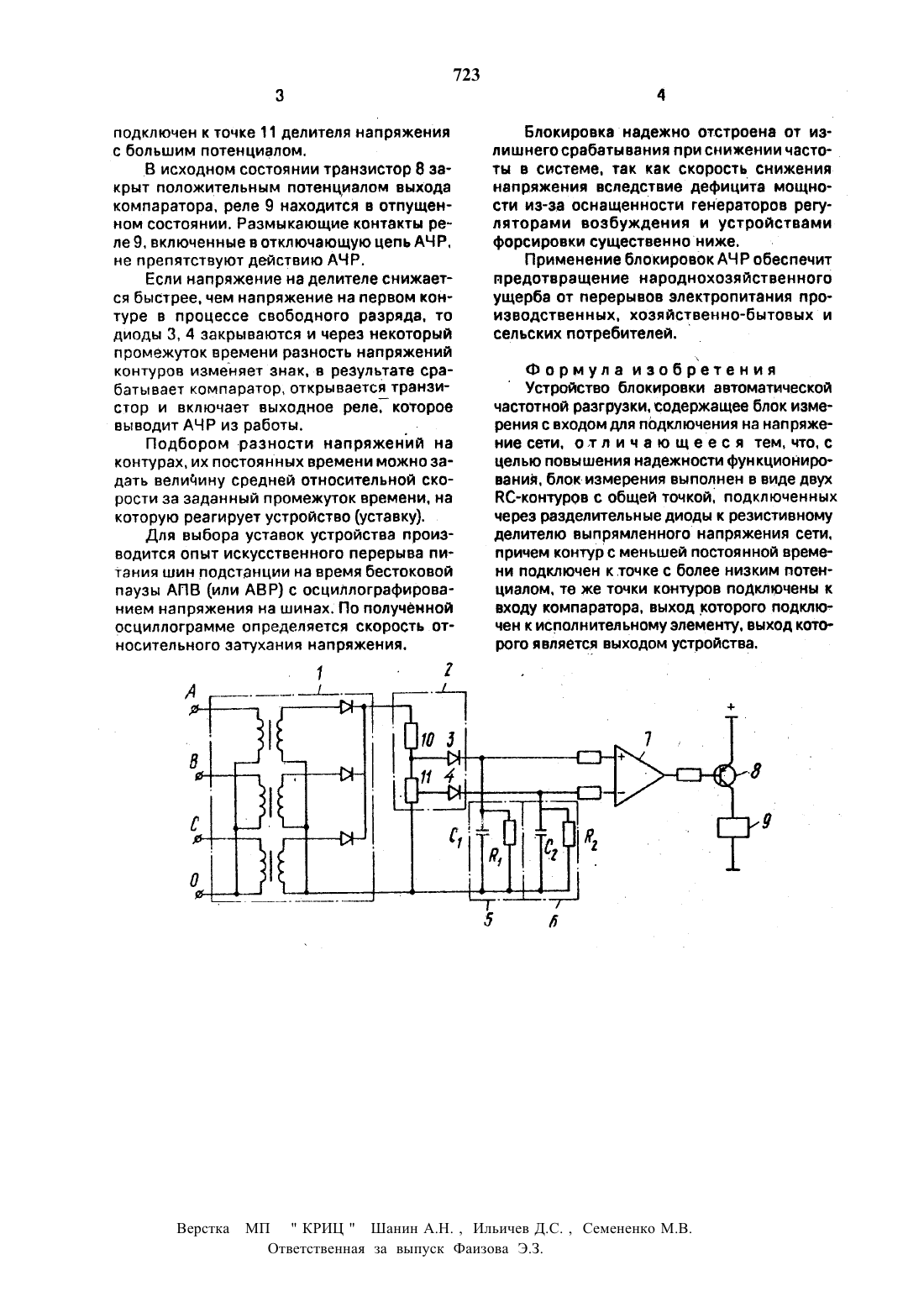

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(54) УСТРОЙСТВО БЛОКИРОВКИ АВТОМАТИЧЕСКОЙЧАСТОТНОЙ РАЗГРУЗКИтельную нагрузку или синхронные компенсаторы (СК). после отключения питающих линий некоторое время поддерживается напряжение. генерируемое вращающимися по.инерции двигателями и СК. По мере их торможения частота напряжения снижается. что приводит к срабатыванию релетеней. Если в результате действия автомата повторного включения (АПВ) или автоматического ввода резерва (АВР) напряжение на шинах подстанции восстано вилось, такое отключение потребителейявляется излишним и ведет к недоотпуску электроэнергии. расстройке технологических процессов у потребителей. народнохозяйственному ущербу.(57) Изобретение относится к электроэнергетике. в частности к системной автоматике энергосистем. Цель изобретения повышение надежно.сти функционирования. Два ВС-контура 5 и 6 с разной постоянной времени затухания в сочетании с компаратором 7 на операционном усилителе позволяют оценить скорость относительноГО СНИЖЕНИЯ напряжения на ШИНЭХ ПОДСТЗНций. 1 ил. Цель изобретения а повышение надежности функционирования.На чертеже приведена схема устройства блокировки автоматической частотной разгрузки.Устройство содержит трехфазный выпрямитель 1 с общей точкой. на выход которого включен резистивный делитель 2 напряжения. к двум точкам которого через диоды 3 и 4 подключены два КС-контура 5. 6. имеющие общую точку. Точки подключения диодов с НС-контурами подключены к входу компаратора 7. выход которого подключен к базе транзистора 8. в коллектор) ной цепи которого включено выходное реле9 устройства. К точке 10 с более высоким потенциалом подключен контур с меньшей постоянной времени.Первый контур 5(КСт) имеет меньшую постоянную времени. чем контур бСН 2 С 2). ноВ исходном состоянии транзистор 8 закрыт положительным потенциалом выхода компаратора. репе 9 находится в отпущенном состоянии. Размыкающие контакты реле 9. включенные в отключающую цепь АЧР. не препятствуют действию АЧ Р.Если напряжение на делителе снижается быстрее. чем напряжение на первом контуре в процессе свободного разряда, то диоды 3, 4 закрываются и через некоторый промежуток времени разность напряжений контуров изменяет знак. в результате срабатывает компаратор, открываетсятранзистор и включает выходное реле. которое выводит АЧР из работы. Подбором разности напряжений на контурах. их постоянных времени можно задать величину средней относительной окорости за заданный промежуток времени. на которую реагирует устройство (уставку).Для выбора уставок устройства производится опыт искусственного перерыва питания шин подстанции на время бестоковой паузы АПВ (или АВР) с осциллографированием напряжения на шинах. По полученной осциллограмма определяется скорость относительного затухания напряжения.Блокировка надежно отстроена от излишнего срабатывания при снижении частоты в системе. так как скороств снижения напряжения вследствие дефицита мощности из-за оснащенности генераторов регуляторами возбуждения и устройствами форсировки существеннониже. Применение блокировок АЧ Р обеспечит предотвращение народнохозяйственного ущерба от перерывов электропитания производственных. хозяйственно-бытовых и сельских потребителей.Устройство блокировки автоматической частотной разгрузки. содержащее блок измерения с входом для подключения на напряжениесети. отличающееся тем.что.с целью повышения надежности фун кционирования. блок измерения выполнен в виде двух НС-контуров с общей точкой. подключенных через разделительные диоды к резистивному делителю выпрямленного напряжения сети. причем контур с меньшей постоянной времени подключен к точке с более низким потенциалом. те же точки контуров подключены к входу компаратора. выход которого подключен к исполнительному элементу. выход которого является выходом устройства.Ответственная за выпуск Фаизова Э.З.
