Ленточный водоподъемник

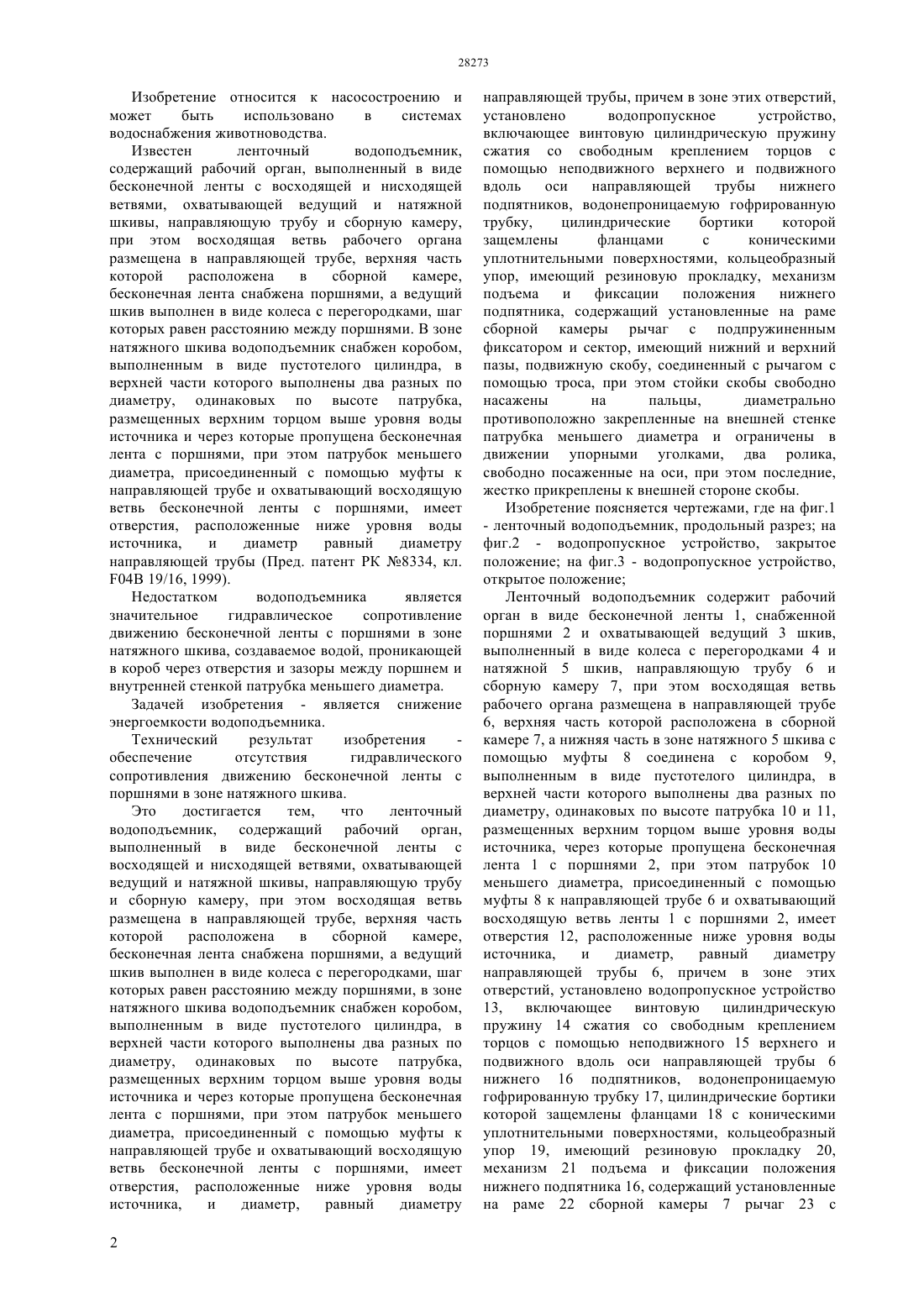

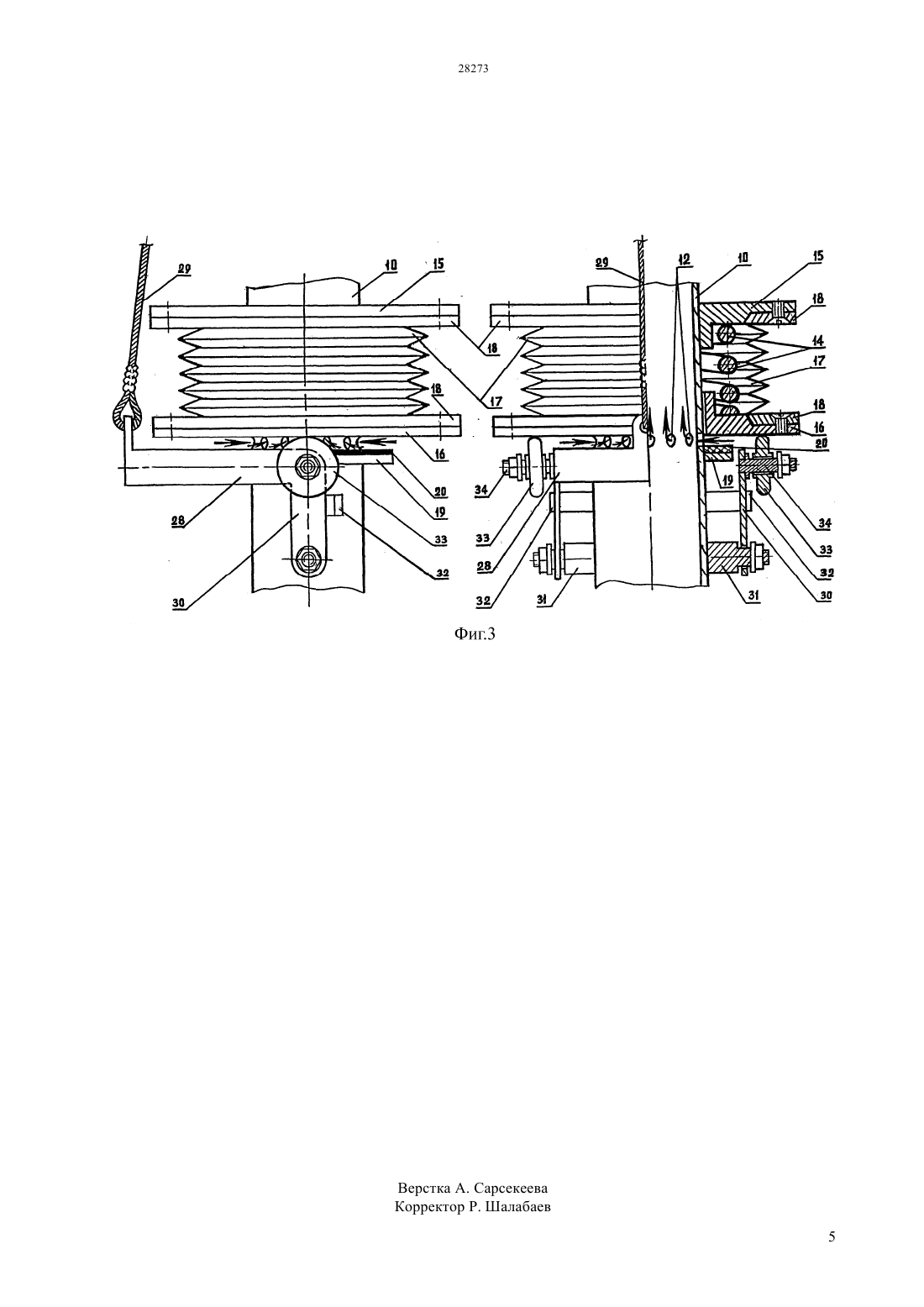

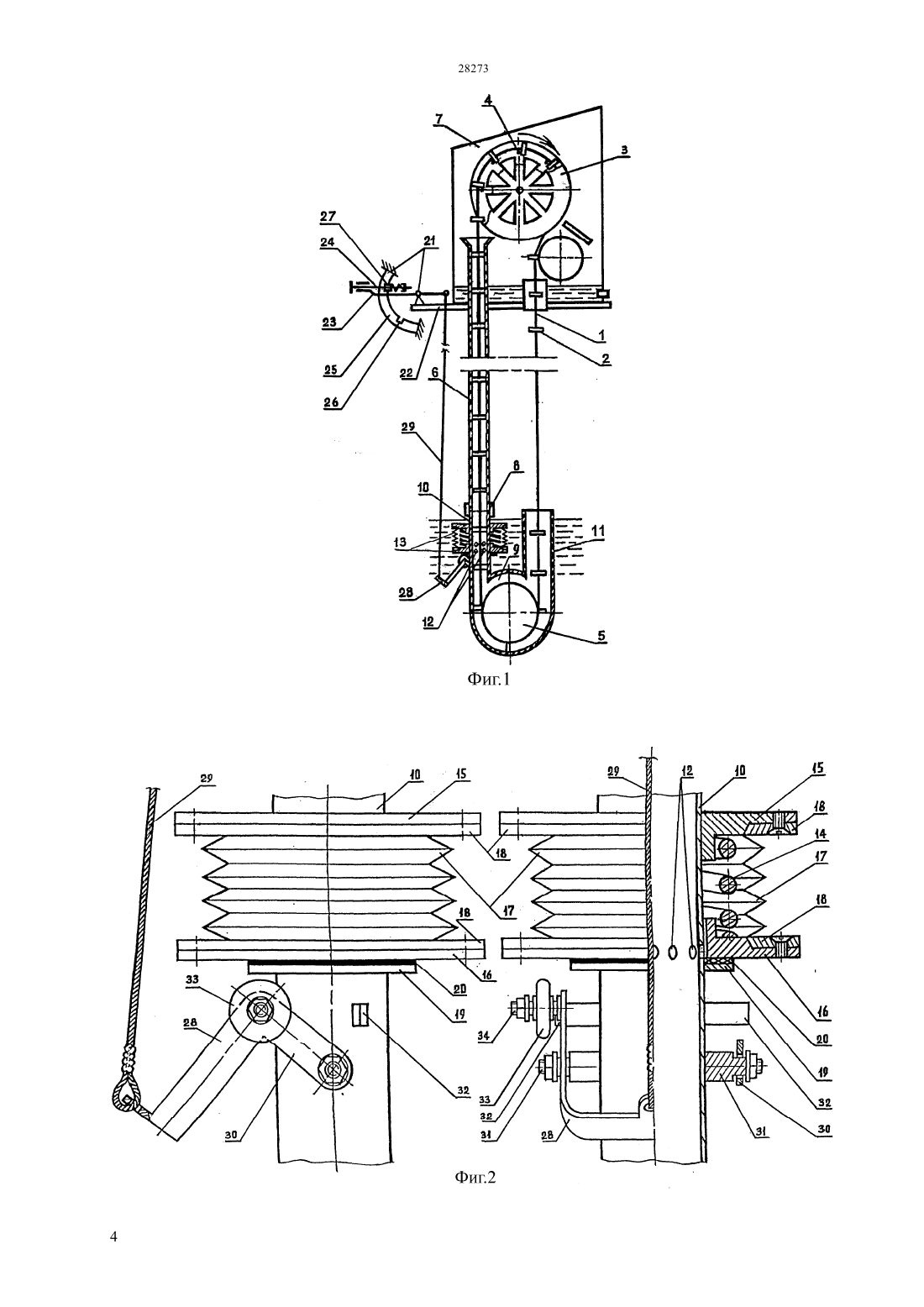

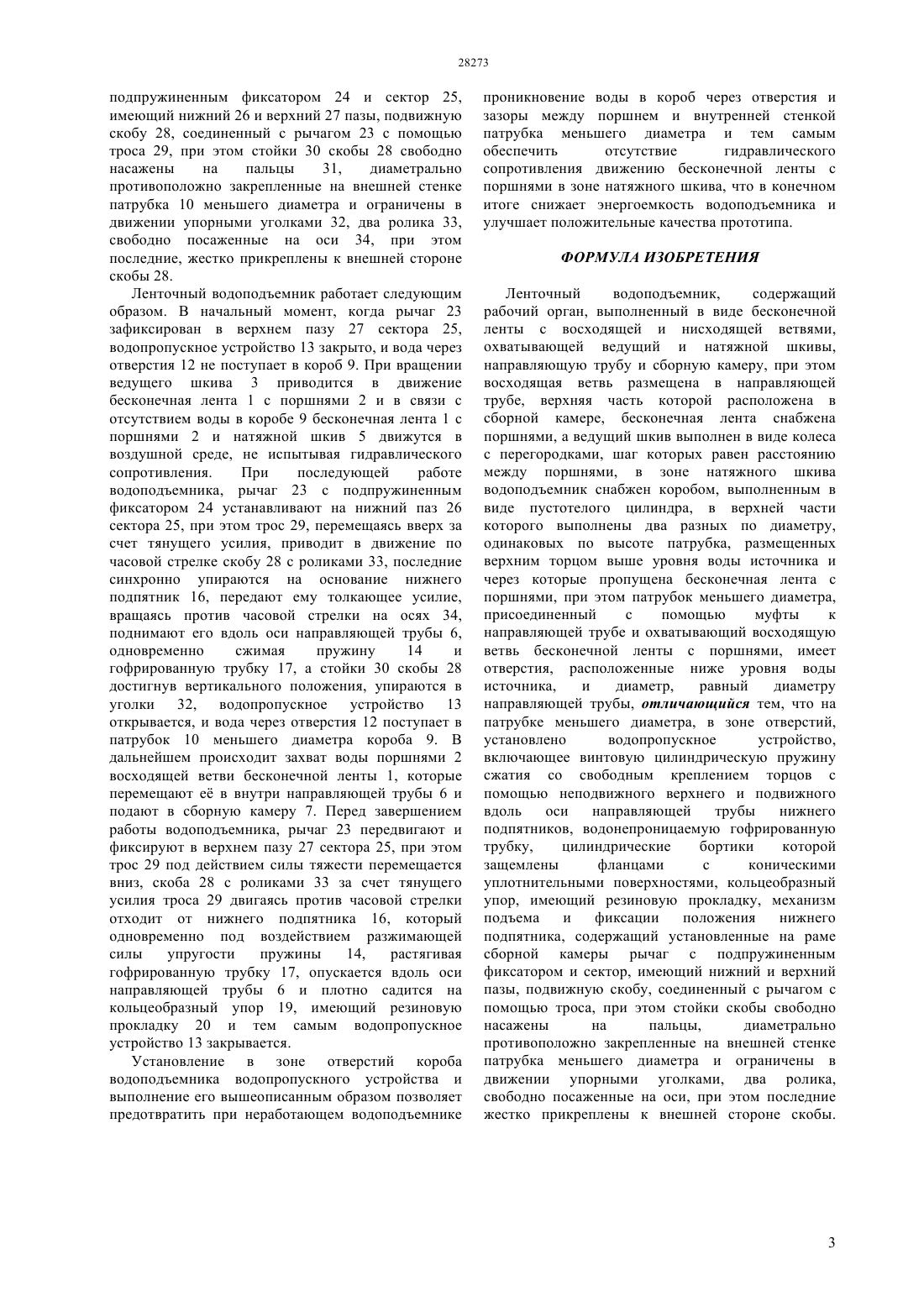

(51) 04 19/14 (2006.01) 04 19/16 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ диаметру, одинаковых по высоте патрубка,размещенных верхним торцом выше уровня воды источника и через которые пропущена бесконечная лента с поршнями, при этом патрубок меньшего диаметра, присоединенный с помощью муфты к направляющей трубе и охватывающий восходящую ветвь бесконечной ленты с поршнями, имеет отверстия, расположенные ниже уровня воды источника,и диаметр,равный диаметру направляющей трубы, причем в зоне этих отверстий, установлено водопропускное устройство,включающее винтовую цилиндрическую пружину сжатия со свободным креплением торцов с помощью неподвижного верхнего и подвижного вдоль оси направляющей трубы нижнего подпятников, водонепроницаемую гофрированную трубку,цилиндрические бортики которой защемлены фланцами с коническими уплотнительными поверхностями, кольцеобразный упор, имеющий резиновую прокладку, механизм подъема и фиксации положения нижнего подпятника, содержащий установленные на раме сборной камеры рычаг с подпружиненным фиксатором и сектор, имеющий нижний и верхний пазы, подвижную скобу, соединенный с рычагом с помощью троса, при этом стойки скобы свободно насажены на пальцы,диаметрально противоположно закрепленные на внешней стенке патрубка меньшего диаметра и ограничены в движении упорными уголками, два ролика,свободно посаженные на оси, при этом последние,жестко прикреплены к внешней стороне скобы.(76) Гумаров Гали Сагингалиевич Ахметова Гульнар Ганиматовна(57) Изобретение относится к насосостроению и может быть использовано в системах водоснабжения животноводства. Задача изобретения - снижение энергоемкости водоподъемника. Технический результат изобретения уменьшение гидравлического сопротивления движению бесконечной ленты с поршнями в зоне натяжного шкива. Это достигается тем,что ленточный водоподъемник, содержащий рабочий орган,выполненный в виде бесконечной ленты с восходящей и нисходящей ветвями, охватывающей ведущий и натяжной шкивы, направляющую трубу и сборную камеру, при этом восходящая ветвь размещена в направляющей трубе, верхняя часть которой расположена в сборной камере,бесконечная лента снабжена поршнями, а ведущий шкив выполнен в виде колеса с перегородками, шаг которых равен расстоянию между поршнями, в зоне натяжного шкива водоподъемник снабжен коробом,выполненным в виде пустотелого цилиндра, в верхней части которого выполнены два разных по Изобретение относится к насосостроению и может быть использовано в системах водоснабжения животноводства. Известен ленточный водоподъемник,содержащий рабочий орган, выполненный в виде бесконечной ленты с восходящей и нисходящей ветвями, охватывающей ведущий и натяжной шкивы, направляющую трубу и сборную камеру,при этом восходящая ветвь рабочего органа размещена в направляющей трубе, верхняя часть которой расположена в сборной камере,бесконечная лента снабжена поршнями, а ведущий шкив выполнен в виде колеса с перегородками, шаг которых равен расстоянию между поршнями. В зоне натяжного шкива водоподъемник снабжен коробом,выполненным в виде пустотелого цилиндра, в верхней части которого выполнены два разных по диаметру, одинаковых по высоте патрубка,размещенных верхним торцом выше уровня воды источника и через которые пропущена бесконечная лента с поршнями, при этом патрубок меньшего диаметра, присоединенный с помощью муфты к направляющей трубе и охватывающий восходящую ветвь бесконечной ленты с поршнями, имеет отверстия, расположенные ниже уровня воды источника,и диаметр равный диаметру направляющей трубы (Пред. патент РК 8334, кл. 04 19/16, 1999). Недостатком водоподъемника является значительное гидравлическое сопротивление движению бесконечной ленты с поршнями в зоне натяжного шкива, создаваемое водой, проникающей в короб через отверстия и зазоры между поршнем и внутренней стенкой патрубка меньшего диаметра. Задачей изобретения - является снижение энергоемкости водоподъемника. Технический результат изобретения обеспечение отсутствия гидравлического сопротивления движению бесконечной ленты с поршнями в зоне натяжного шкива. Это достигается тем,что ленточный водоподъемник, содержащий рабочий орган,выполненный в виде бесконечной ленты с восходящей и нисходящей ветвями, охватывающей ведущий и натяжной шкивы, направляющую трубу и сборную камеру, при этом восходящая ветвь размещена в направляющей трубе, верхняя часть которой расположена в сборной камере,бесконечная лента снабжена поршнями, а ведущий шкив выполнен в виде колеса с перегородками, шаг которых равен расстоянию между поршнями, в зоне натяжного шкива водоподъемник снабжен коробом,выполненным в виде пустотелого цилиндра, в верхней части которого выполнены два разных по диаметру, одинаковых по высоте патрубка,размещенных верхним торцом выше уровня воды источника и через которые пропущена бесконечная лента с поршнями, при этом патрубок меньшего диаметра, присоединенный с помощью муфты к направляющей трубе и охватывающий восходящую ветвь бесконечной ленты с поршнями, имеет отверстия, расположенные ниже уровня воды источника,и диаметр,равный диаметру 2 направляющей трубы, причем в зоне этих отверстий,установлено водопропускное устройство,включающее винтовую цилиндрическую пружину сжатия со свободным креплением торцов с помощью неподвижного верхнего и подвижного вдоль оси направляющей трубы нижнего подпятников, водонепроницаемую гофрированную трубку,цилиндрические бортики которой защемлены фланцами с коническими уплотнительными поверхностями, кольцеобразный упор, имеющий резиновую прокладку, механизм подъема и фиксации положения нижнего подпятника, содержащий установленные на раме сборной камеры рычаг с подпружиненным фиксатором и сектор, имеющий нижний и верхний пазы, подвижную скобу, соединенный с рычагом с помощью троса, при этом стойки скобы свободно насажены на пальцы,диаметрально противоположно закрепленные на внешней стенке патрубка меньшего диаметра и ограничены в движении упорными уголками, два ролика,свободно посаженные на оси, при этом последние,жестко прикреплены к внешней стороне скобы. Изобретение поясняется чертежами, где на фиг.1- ленточный водоподъемник, продольный разрез на фиг.2 - водопропускное устройство, закрытое положение на фиг.3 - водопропускное устройство,открытое положение Ленточный водоподъемник содержит рабочий орган в виде бесконечной ленты 1, снабженной поршнями 2 и охватывающей ведущий 3 шкив,выполненный в виде колеса с перегородками 4 и натяжной 5 шкив, направляющую трубу 6 и сборную камеру 7, при этом восходящая ветвь рабочего органа размещена в направляющей трубе 6, верхняя часть которой расположена в сборной камере 7, а нижняя часть в зоне натяжного 5 шкива с помощью муфты 8 соединена с коробом 9,выполненным в виде пустотелого цилиндра, в верхней части которого выполнены два разных по диаметру, одинаковых по высоте патрубка 10 и 11,размещенных верхним торцом выше уровня воды источника, через которые пропущена бесконечная лента 1 с поршнями 2, при этом патрубок 10 меньшего диаметра, присоединенный с помощью муфты 8 к направляющей трубе 6 и охватывающий восходящую ветвь ленты 1 с поршнями 2, имеет отверстия 12, расположенные ниже уровня воды источника,и диаметр,равный диаметру направляющей трубы 6, причем в зоне этих отверстий, установлено водопропускное устройство 13, включающее винтовую цилиндрическую пружину 14 сжатия со свободным креплением торцов с помощью неподвижного 15 верхнего и подвижного вдоль оси направляющей трубы 6 нижнего 16 подпятников, водонепроницаемую гофрированную трубку 17, цилиндрические бортики которой защемлены фланцами 18 с коническими уплотнительными поверхностями, кольцеобразный упор 19, имеющий резиновую прокладку 20,механизм 21 подъема и фиксации положения нижнего подпятника 16, содержащий установленные на раме 22 сборной камеры 7 рычаг 23 с подпружиненным фиксатором 24 и сектор 25,имеющий нижний 26 и верхний 27 пазы, подвижную скобу 28, соединенный с рычагом 23 с помощью троса 29, при этом стойки 30 скобы 28 свободно насажены на пальцы 31,диаметрально противоположно закрепленные на внешней стенке патрубка 10 меньшего диаметра и ограничены в движении упорными уголками 32, два ролика 33,свободно посаженные на оси 34, при этом последние, жестко прикреплены к внешней стороне скобы 28. Ленточный водоподъемник работает следующим образом. В начальный момент, когда рычаг 23 зафиксирован в верхнем пазу 27 сектора 25,водопропускное устройство 13 закрыто, и вода через отверстия 12 не поступает в короб 9. При вращении ведущего шкива 3 приводится в движение бесконечная лента 1 с поршнями 2 и в связи с отсутствием воды в коробе 9 бесконечная лента 1 с поршнями 2 и натяжной шкив 5 движутся в воздушной среде, не испытывая гидравлического сопротивления. При последующей работе водоподъемника, рычаг 23 с подпружиненным фиксатором 24 устанавливают на нижний паз 26 сектора 25, при этом трос 29, перемещаясь вверх за счет тянущего усилия, приводит в движение по часовой стрелке скобу 28 с роликами 33, последние синхронно упираются на основание нижнего подпятник 16, передают ему толкающее усилие,вращаясь против часовой стрелки на осях 34,поднимают его вдоль оси направляющей трубы 6,одновременно сжимая пружину 14 и гофрированную трубку 17, а стойки 30 скобы 28 достигнув вертикального положения, упираются в уголки 32, водопропускное устройство 13 открывается, и вода через отверстия 12 поступает в патрубок 10 меньшего диаметра короба 9. В дальнейшем происходит захват воды поршнями 2 восходящей ветви бесконечной ленты 1, которые перемещают е в внутри направляющей трубы 6 и подают в сборную камеру 7. Перед завершением работы водоподъемника, рычаг 23 передвигают и фиксируют в верхнем пазу 27 сектора 25, при этом трос 29 под действием силы тяжести перемещается вниз, скоба 28 с роликами 33 за счет тянущего усилия троса 29 двигаясь против часовой стрелки отходит от нижнего подпятника 16, который одновременно под воздействием разжимающей силы упругости пружины 14,растягивая гофрированную трубку 17, опускается вдоль оси направляющей трубы 6 и плотно садится на кольцеобразный упор 19, имеющий резиновую прокладку 20 и тем самым водопропускное устройство 13 закрывается. Установление в зоне отверстий короба водоподъемника водопропускного устройства и выполнение его вышеописанным образом позволяет предотвратить при неработающем водоподъемнике проникновение воды в короб через отверстия и зазоры между поршнем и внутренней стенкой патрубка меньшего диаметра и тем самым обеспечить отсутствие гидравлического сопротивления движению бесконечной ленты с поршнями в зоне натяжного шкива, что в конечном итоге снижает энергоемкость водоподъемника и улучшает положительные качества прототипа. ФОРМУЛА ИЗОБРЕТЕНИЯ Ленточный водоподъемник,содержащий рабочий орган, выполненный в виде бесконечной ленты с восходящей и нисходящей ветвями,охватывающей ведущий и натяжной шкивы,направляющую трубу и сборную камеру, при этом восходящая ветвь размещена в направляющей трубе, верхняя часть которой расположена в сборной камере, бесконечная лента снабжена поршнями, а ведущий шкив выполнен в виде колеса с перегородками, шаг которых равен расстоянию между поршнями, в зоне натяжного шкива водоподъемник снабжен коробом, выполненным в виде пустотелого цилиндра, в верхней части которого выполнены два разных по диаметру,одинаковых по высоте патрубка, размещенных верхним торцом выше уровня воды источника и через которые пропущена бесконечная лента с поршнями, при этом патрубок меньшего диаметра,присоединенный с помощью муфты к направляющей трубе и охватывающий восходящую ветвь бесконечной ленты с поршнями, имеет отверстия, расположенные ниже уровня воды источника,и диаметр,равный диаметру направляющей трубы, отличающийся тем, что на патрубке меньшего диаметра, в зоне отверстий,установлено водопропускное устройство,включающее винтовую цилиндрическую пружину сжатия со свободным креплением торцов с помощью неподвижного верхнего и подвижного вдоль оси направляющей трубы нижнего подпятников, водонепроницаемую гофрированную трубку,цилиндрические бортики которой защемлены фланцами с коническими уплотнительными поверхностями, кольцеобразный упор, имеющий резиновую прокладку, механизм подъема и фиксации положения нижнего подпятника, содержащий установленные на раме сборной камеры рычаг с подпружиненным фиксатором и сектор, имеющий нижний и верхний пазы, подвижную скобу, соединенный с рычагом с помощью троса, при этом стойки скобы свободно насажены на пальцы,диаметрально противоположно закрепленные на внешней стенке патрубка меньшего диаметра и ограничены в движении упорными уголками, два ролика,свободно посаженные на оси, при этом последние жестко прикреплены к внешней стороне скобы.
