Дыхательный клапан емкости

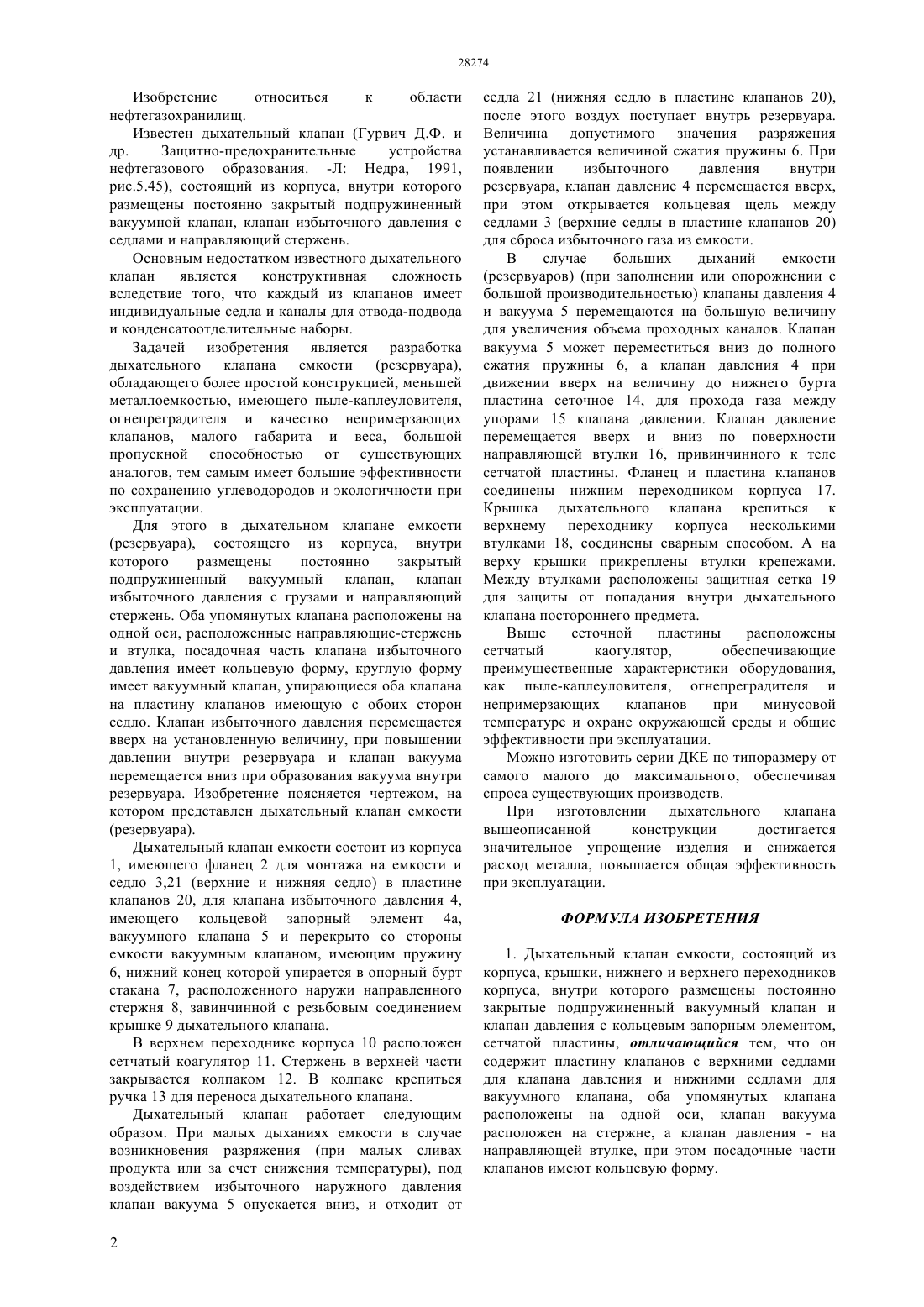

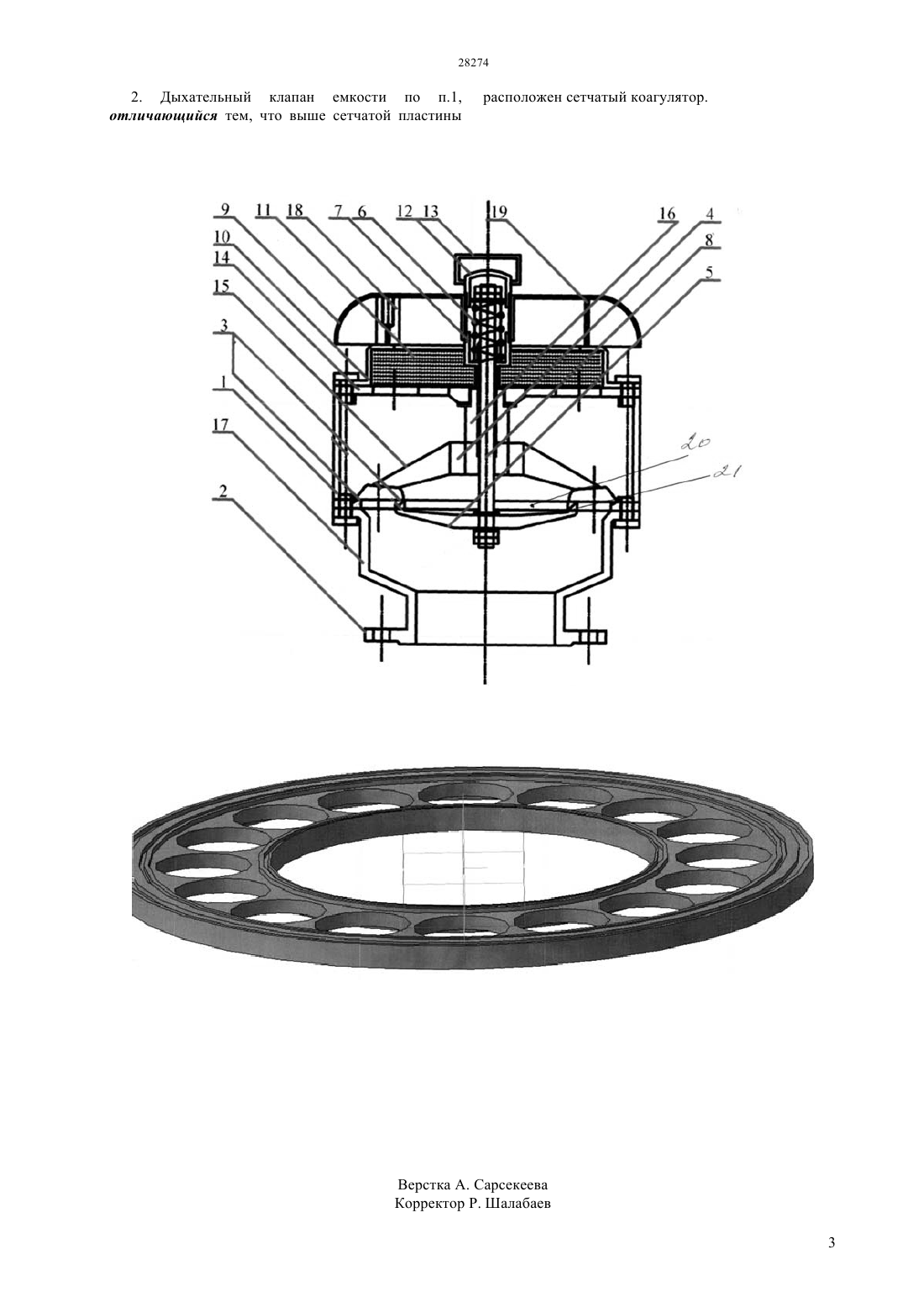

(51) 16 17/19 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ большие пропускной способности от существующих аналогов, тем самым иметь большие эффективности по сохранению углеводородов и экологичности при эксплуатации. Для этого в дыхательном клапане резервуара,состоящем из корпуса, внутри которого размещены постоянно закрытые подпружиненный вакуумный клапан и клапан давления с собственными массами,и направляющий стержень, оба упомянутых клапаны расположены на одной оси,расположенного на направляющем стержне и втулке, посадочная часть клапана избыточного давления имеет кольцевую форму, круглую форму имеет вакуумный клапан, упирающиеся оба клапана на пластину клапанов, имеющиеся с обеих сторон седло. Клапан избыточного давления перемещается верх на установленную величин, при повышении давлении внутри резервуара и клапан вакуума перемещается вниз, при образования вакуума внутри резервуаров.(76) Бесимбаев Абилхас Кулмагамбетов Талгат Бижанович(56) 1 - Гуревич Д.Ф., Шпаков О.Н., Заринский О.Н. Защитно предохранительные устройства нефтегазового оборудования Справочное пособие. Л. Недра, 1991, с.174 2 -2334520 1, 25.08.1999 3 -200208597 1, 31.01.2002(57) Изобретение относится к области хранения нефтегазохранилищ. Технический результат изобретения является разработкам дыхательного клапана емкости Изобретение относиться к области нефтегазохранилищ. Известен дыхательный клапан (Гурвич Д.Ф. и др. Защитно-предохранительные устройства нефтегазового образования. -Л Недра, 1991,рис.5.45), состоящий из корпуса, внутри которого размещены постоянно закрытый подпружиненный вакуумной клапан, клапан избыточного давления с седлами и направляющий стержень. Основным недостатком известного дыхательного клапан является конструктивная сложность вследствие того, что каждый из клапанов имеет индивидуальные седла и каналы для отвода-подвода и конденсатоотделительные наборы. Задачей изобретения является разработка дыхательного клапана емкости (резервуара),обладающего более простой конструкцией, меньшей металлоемкостью, имеющего пыле-каплеуловителя,огнепреградителя и качество непримерзающих клапанов, малого габарита и веса, большой пропускной способностью от существующих аналогов, тем самым имеет большие эффективности по сохранению углеводородов и экологичности при эксплуатации. Для этого в дыхательном клапане емкости(резервуара), состоящего из корпуса, внутри которого размещены постоянно закрытый подпружиненный вакуумный клапан, клапан избыточного давления с грузами и направляющий стержень. Оба упомянутых клапана расположены на одной оси, расположенные направляющие-стержень и втулка, посадочная часть клапана избыточного давления имеет кольцевую форму, круглую форму имеет вакуумный клапан, упирающиеся оба клапана на пластину клапанов имеющую с обоих сторон седло. Клапан избыточного давления перемещается вверх на установленную величину, при повышении давлении внутри резервуара и клапан вакуума перемещается вниз при образования вакуума внутри резервуара. Изобретение поясняется чертежом, на котором представлен дыхательный клапан емкости(резервуара). Дыхательный клапан емкости состоит из корпуса 1, имеющего фланец 2 для монтажа на емкости и седло 3,21 (верхние и нижняя седло) в пластине клапанов 20, для клапана избыточного давления 4,имеющего кольцевой запорный элемент 4 а,вакуумного клапана 5 и перекрыто со стороны емкости вакуумным клапаном, имеющим пружину 6, нижний конец которой упирается в опорный бурт стакана 7, расположенного наружи направленного стержня 8, завинчинной с резьбовым соединением крышке 9 дыхательного клапана. В верхнем переходнике корпуса 10 расположен сетчатый коагулятор 11. Стержень в верхней части закрывается колпаком 12. В колпаке крепиться ручка 13 для переноса дыхательного клапана. Дыхательный клапан работает следующим образом. При малых дыханиях емкости в случае возникновения разряжения (при малых сливах продукта или за счет снижения температуры), под воздействием избыточного наружного давления клапан вакуума 5 опускается вниз, и отходит от 2 седла 21 (нижняя седло в пластине клапанов 20),после этого воздух поступает внутрь резервуара. Величина допустимого значения разряжения устанавливается величиной сжатия пружины 6. При появлении избыточного давления внутри резервуара, клапан давление 4 перемещается вверх,при этом открывается кольцевая щель между седлами 3 (верхние седлы в пластине клапанов 20) для сброса избыточного газа из емкости. В случае больших дыханий емкости(резервуаров) (при заполнении или опорожнении с большой производительностью) клапаны давления 4 и вакуума 5 перемещаются на большую величину для увеличения объема проходных каналов. Клапан вакуума 5 может переместиться вниз до полного сжатия пружины 6, а клапан давления 4 при движении вверх на величину до нижнего бурта пластина сеточное 14, для прохода газа между упорами 15 клапана давлении. Клапан давление перемещается вверх и вниз по поверхности направляющей втулки 16, привинчинного к теле сетчатой пластины. Фланец и пластина клапанов соединены нижним переходником корпуса 17. Крышка дыхательного клапана крепиться к верхнему переходнику корпуса несколькими втулками 18, соединены сварным способом. А на верху крышки прикреплены втулки крепежами. Между втулками расположены защитная сетка 19 для защиты от попадания внутри дыхательного клапана постороннего предмета. Выше сеточной пластины расположены сетчатый каогулятор,обеспечивающие преимущественные характеристики оборудования,как пыле-каплеуловителя, огнепреградителя и непримерзающих клапанов при минусовой температуре и охране окружающей среды и общие эффективности при эксплуатации. Можно изготовить серии ДКЕ по типоразмеру от самого малого до максимального, обеспечивая спроса существующих производств. При изготовлении дыхательного клапана вышеописанной конструкции достигается значительное упрощение изделия и снижается расход металла, повышается общая эффективность при эксплуатации. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Дыхательный клапан емкости, состоящий из корпуса, крышки, нижнего и верхнего переходников корпуса, внутри которого размещены постоянно закрытые подпружиненный вакуумный клапан и клапан давления с кольцевым запорным элементом,сетчатой пластины, отличающийся тем, что он содержит пластину клапанов с верхними седлами для клапана давления и нижними седлами для вакуумного клапана, оба упомянутых клапана расположены на одной оси, клапан вакуума расположен на стержне, а клапан давления - на направляющей втулке, при этом посадочные части клапанов имеют кольцевую форму. 2. Дыхательный клапан емкости по п.1,отличающийся тем, что выше сетчатой пластины
