Ленточный водоподъемник

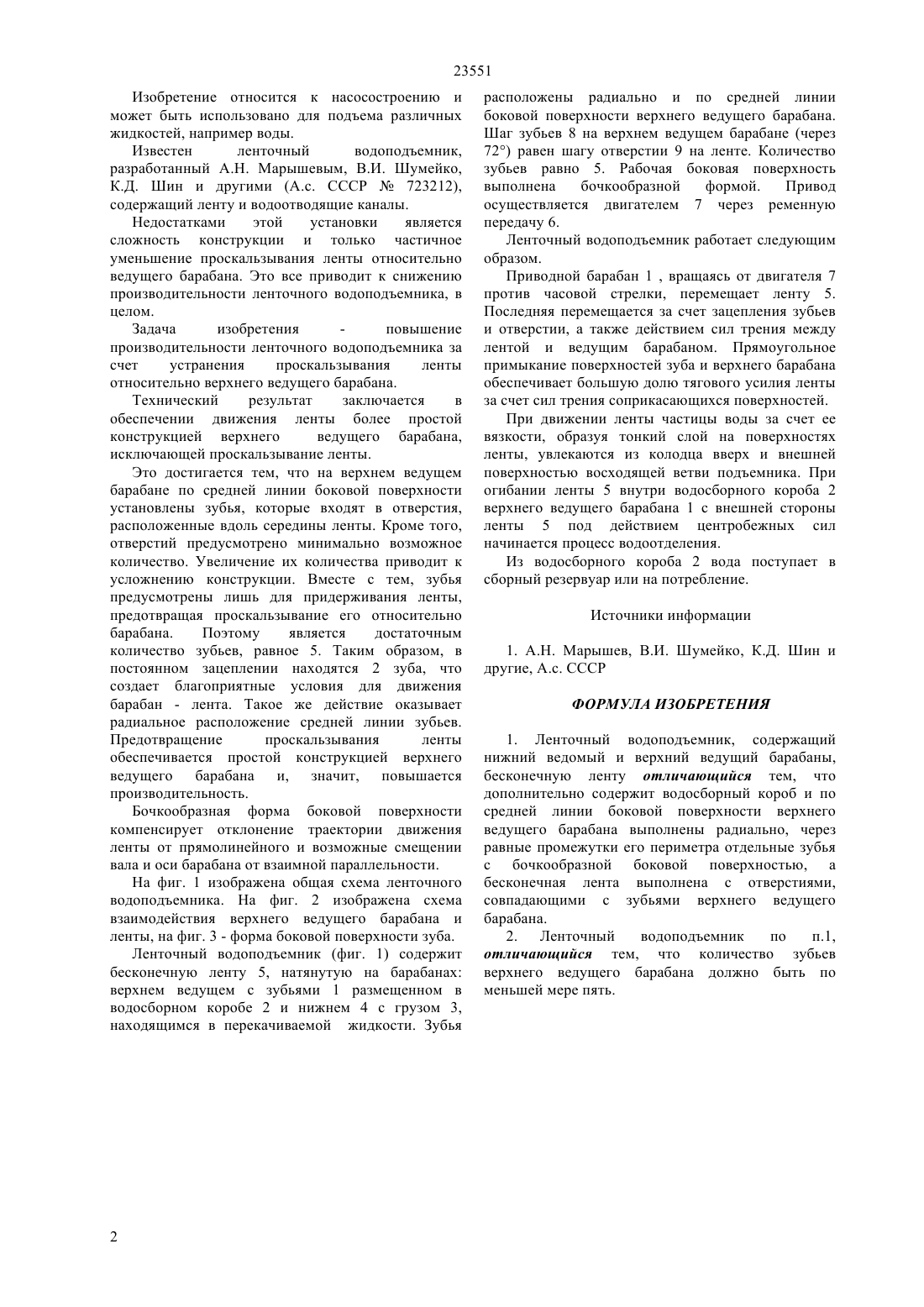

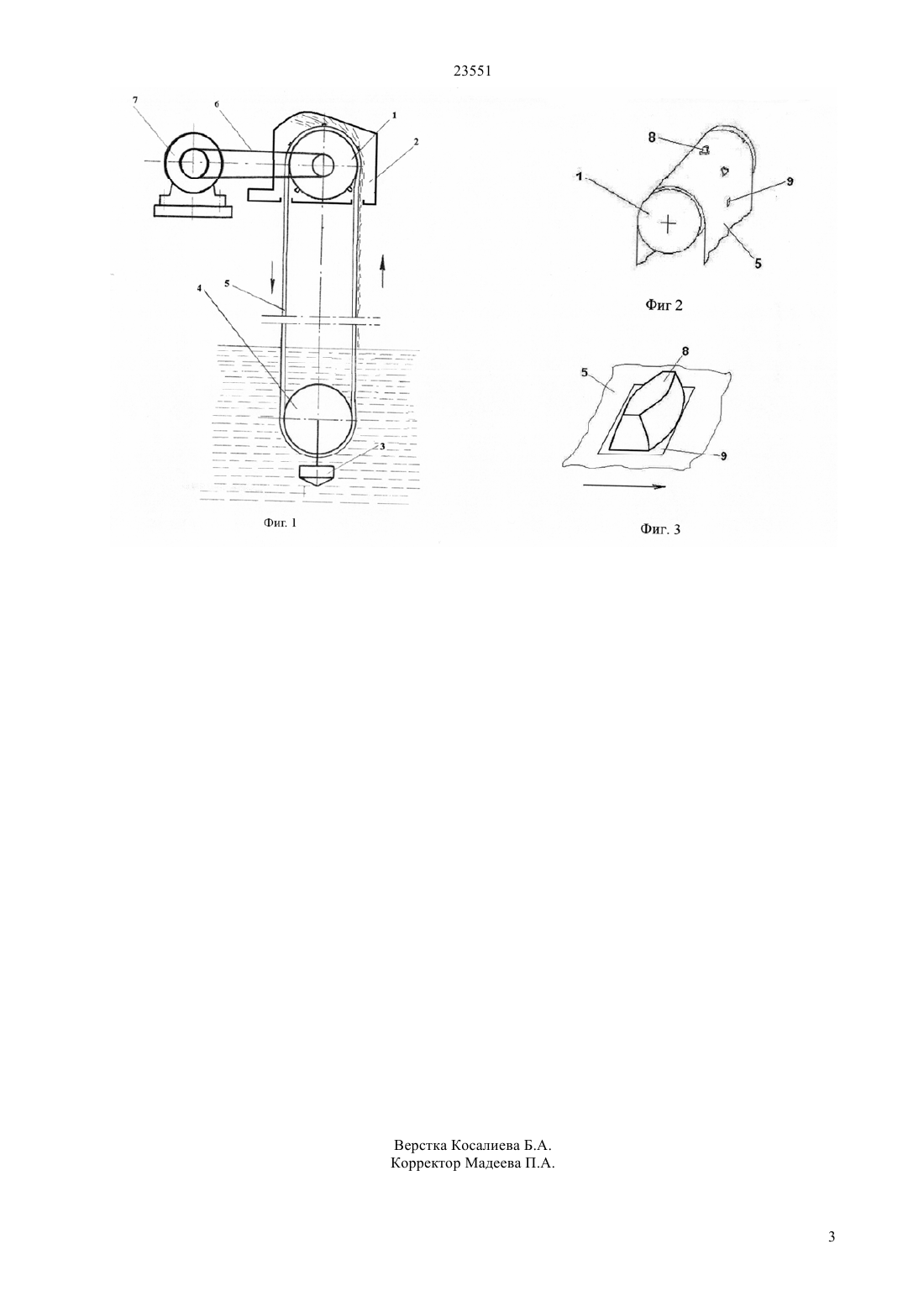

(51) 04 19/00 (2009.01) 04 19/14 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(57) Изобретение относится к насосостроению, в частности, ленточный водоподъемник для подъема различных жидкостей, например воды. Задача изобретения повышение производительности ленточного водоподъемника. Технический результат заключается в обеспечении движения ленты более простой конструкцией верхнего ведущего барабана,исключающей проскальзывание ленты на ведущем барабане. На боковой поверхности верхнего ведущего барабана по средней линии установлены зубья бочкообразной формы, которые входят в отверстия на ленте.(72) Нурписов Жумабек Амангалеевич Кушнир Валентина Геннадьевна Бенюх Олег Анатольевич Апсатарова Динара Салыковна(73) Республиканское государственное казенное предприятие Костанайский государственный университет имени А.Байтурсынова Министерства образования и науки Республики Казахстан 23551 Изобретение относится к насосостроению и может быть использовано для подъема различных жидкостей, например воды. Известен ленточный водоподъемник,разработанный А.Н. Марышевым, В.И. Шумейко,К.Д. Шин и другими (А.с. СССР 723212),содержащий ленту и водоотводящие каналы. Недостатками этой установки является сложность конструкции и только частичное уменьшение проскальзывания ленты относительно ведущего барабана. Это все приводит к снижению производительности ленточного водоподъемника, в целом. Задача изобретения повышение производительности ленточного водоподъемника за счет устранения проскальзывания ленты относительно верхнего ведущего барабана. Технический результат заключается в обеспечении движения ленты более простой конструкцией верхнего ведущего барабана,исключающей проскальзывание ленты. Это достигается тем, что на верхнем ведущем барабане по средней линии боковой поверхности установлены зубья, которые входят в отверстия,расположенные вдоль середины ленты. Кроме того,отверстий предусмотрено минимально возможное количество. Увеличение их количества приводит к усложнению конструкции. Вместе с тем, зубья предусмотрены лишь для придерживания ленты,предотвращая проскальзывание его относительно барабана. Поэтому является достаточным количество зубьев, равное 5. Таким образом, в постоянном зацеплении находятся 2 зуба, что создает благоприятные условия для движения барабан - лента. Такое же действие оказывает радиальное расположение средней линии зубьев. Предотвращение проскальзывания ленты обеспечивается простой конструкцией верхнего ведущего барабана и, значит, повышается производительность. Бочкообразная форма боковой поверхности компенсирует отклонение траектории движения ленты от прямолинейного и возможные смещении вала и оси барабана от взаимной параллельности. На фиг. 1 изображена общая схема ленточного водоподъемника. На фиг. 2 изображена схема взаимодействия верхнего ведущего барабана и ленты, на фиг. 3 - форма боковой поверхности зуба. Ленточный водоподъемник (фиг. 1) содержит бесконечную ленту 5, натянутую на барабанах верхнем ведущем с зубьями 1 размещенном в водосборном коробе 2 и нижнем 4 с грузом 3,находящимся в перекачиваемой жидкости. Зубья расположены радиально и по средней линии боковой поверхности верхнего ведущего барабана. Шаг зубьев 8 на верхнем ведущем барабане (через 72) равен шагу отверстии 9 на ленте. Количество зубьев равно 5. Рабочая боковая поверхность выполнена бочкообразной формой. Привод осуществляется двигателем 7 через ременную передачу 6. Ленточный водоподъемник работает следующим образом. Приводной барабан 1 , вращаясь от двигателя 7 против часовой стрелки, перемещает ленту 5. Последняя перемещается за счет зацепления зубьев и отверстии, а также действием сил трения между лентой и ведущим барабаном. Прямоугольное примыкание поверхностей зуба и верхнего барабана обеспечивает большую долю тягового усилия ленты за счет сил трения соприкасающихся поверхностей. При движении ленты частицы воды за счет ее вязкости, образуя тонкий слой на поверхностях ленты, увлекаются из колодца вверх и внешней поверхностью восходящей ветви подъемника. При огибании ленты 5 внутри водосборного короба 2 верхнего ведущего барабана 1 с внешней стороны ленты 5 под действием центробежных сил начинается процесс водоотделения. Из водосборного короба 2 вода поступает в сборный резервуар или на потребление. Источники информации 1. А.Н. Марышев, В.И. Шумейко, К.Д. Шин и другие, А.с. СССР ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Ленточный водоподъемник, содержащий нижний ведомый и верхний ведущий барабаны,бесконечную ленту отличающийся тем, что дополнительно содержит водосборный короб и по средней линии боковой поверхности верхнего ведущего барабана выполнены радиально, через равные промежутки его периметра отдельные зубья с бочкообразной боковой поверхностью, а бесконечная лента выполнена с отверстиями,совпадающими с зубьями верхнего ведущего барабана. 2. Ленточный водоподъемник по п.1,отличающийся тем, что количество зубьев верхнего ведущего барабана должно быть по меньшей мере пять.
