Ленточный водоподъемник

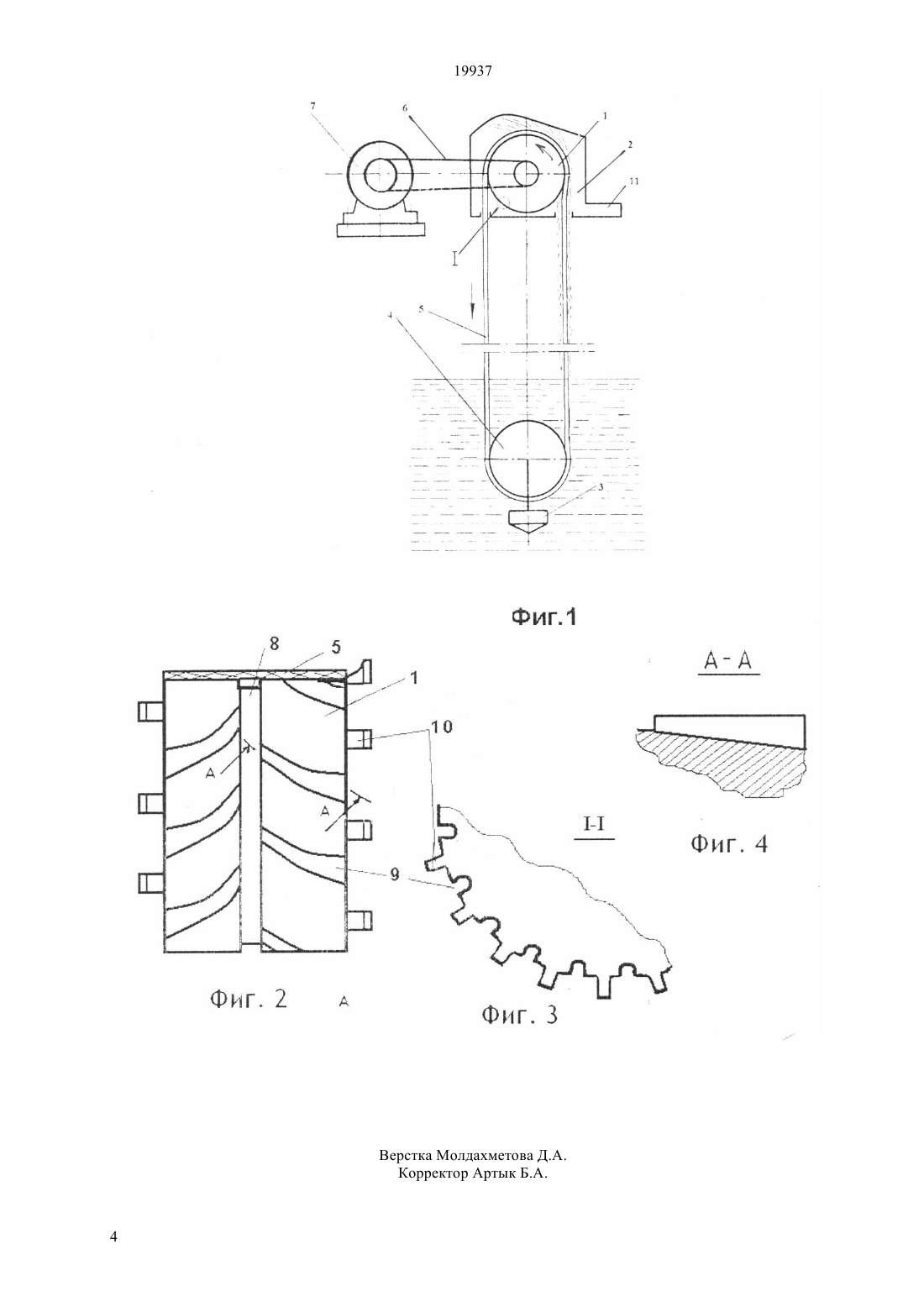

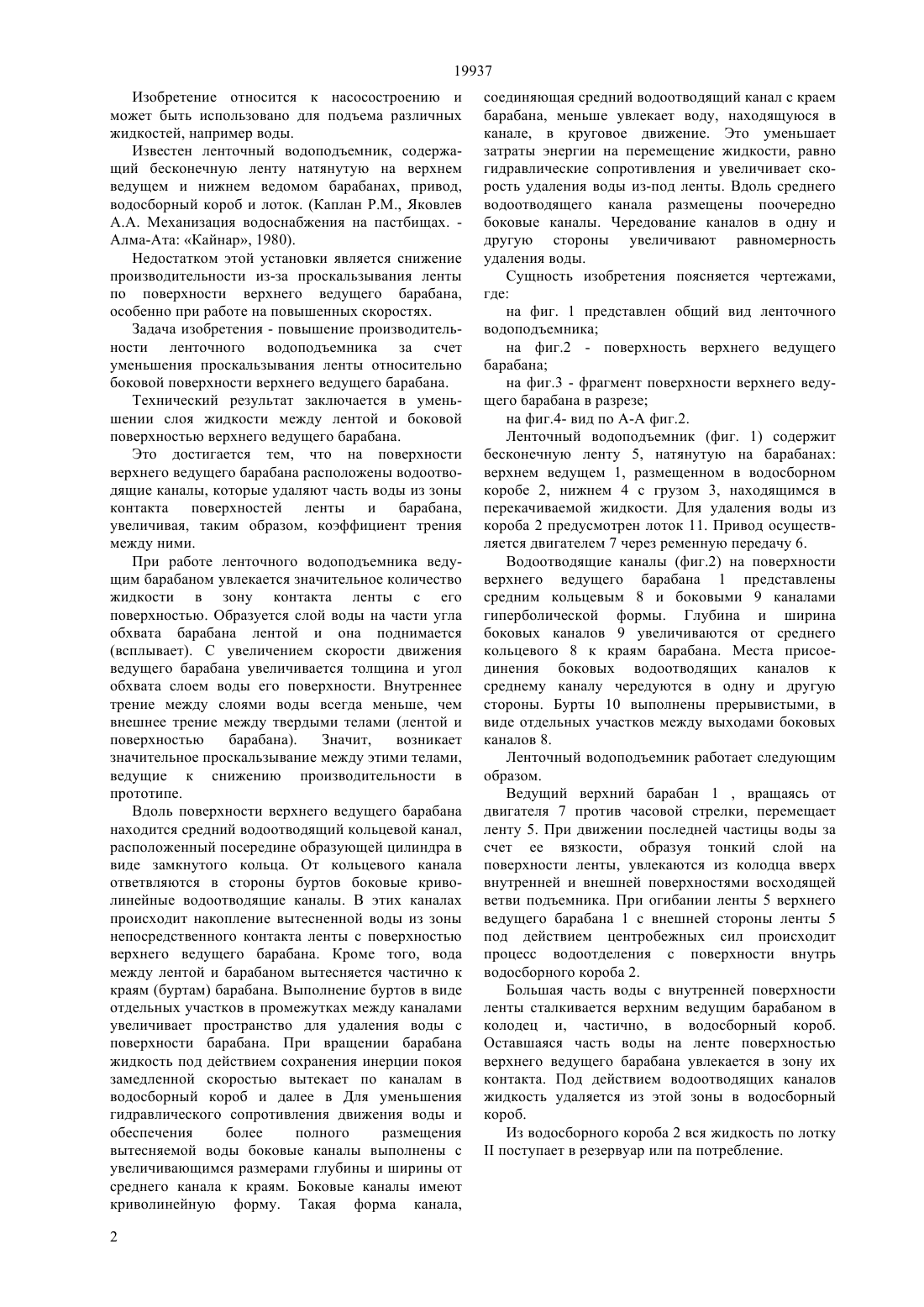

(51) 04 19/14 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(57) Изобретение относится к насосостроению, в частности, к ленточным водоподъемникам для подъема различных жидкостей, например воды. Задача изобретения - повышение производительности ленточного водоподъемника за счет уменьшения проскальзывания ленты относительно верхнего ведущего барабана. Ленточный водоподъемник содержит верхний ведущий и нижний ведомый барабаны, бесконечную ленту натянутую на них, привод, водосборный короб с лотком и водоотводящие каналы на поверхности ведущего барабана.(72) Нурписов Жумабек Амангалеевич Кушнир Валентина Геннадьевна Демина Надежда Федоровна Бенюх Олег Анатольевич(73) Республиканское государственное казенное предприятие Костанайский государственный университет им. А. Байтурсынова Министерства образования и науки Республики Казахстан(56) Каплан , Яковлев А.А. Механизация водоснабжения на пастбищах. - Алма-Ата Кайнар, 1986.-186 с. (с.31. схема 1) 19937 Изобретение относится к насосостроению и может быть использовано для подъема различных жидкостей, например воды. Известен ленточный водоподъемник, содержащий бесконечную ленту натянутую на верхнем ведущем и нижнем ведомом барабанах, привод,водосборный короб и лоток. (Каплан , Яковлев А.А. Механизация водоснабжения на пастбищах. Алма-Ата Кайнар, 1980). Недостатком этой установки является снижение производительности из-за проскальзывания ленты по поверхности верхнего ведущего барабана,особенно при работе на повышенных скоростях. Задача изобретения - повышение производительности ленточного водоподъемника за счет уменьшения проскальзывания ленты относительно боковой поверхности верхнего ведущего барабана. Технический результат заключается в уменьшении слоя жидкости между лентой и боковой поверхностью верхнего ведущего барабана. Это достигается тем, что на поверхности верхнего ведущего барабана расположены водоотводящие каналы, которые удаляют часть воды из зоны контакта поверхностей ленты и барабана,увеличивая, таким образом, коэффициент трения между ними. При работе ленточного водоподъемника ведущим барабаном увлекается значительное количество жидкости в зону контакта ленты с его поверхностью. Образуется слой воды на части угла обхвата барабана лентой и она поднимается(всплывает). С увеличением скорости движения ведущего барабана увеличивается толщина и угол обхвата слоем воды его поверхности. Внутреннее трение между слоями воды всегда меньше, чем внешнее трение между твердыми телами (лентой и поверхностью барабана). Значит,возникает значительное проскальзывание между этими телами,ведущие к снижению производительности в прототипе. Вдоль поверхности верхнего ведущего барабана находится средний водоотводящий кольцевой канал,расположенный посередине образующей цилиндра в виде замкнутого кольца. От кольцевого канала ответвляются в стороны буртов боковые криволинейные водоотводящие каналы. В этих каналах происходит накопление вытесненной воды из зоны непосредственного контакта ленты с поверхностью верхнего ведущего барабана. Кроме того, вода между лентой и барабаном вытесняется частично к краям (буртам) барабана. Выполнение буртов в виде отдельных участков в промежутках между каналами увеличивает пространство для удаления воды с поверхности барабана. При вращении барабана жидкость под действием сохранения инерции покоя замедленной скоростью вытекает по каналам в водосборный короб и далее в Для уменьшения гидравлического сопротивления движения воды и обеспечения более полного размещения вытесняемой воды боковые каналы выполнены с увеличивающимся размерами глубины и ширины от среднего канала к краям. Боковые каналы имеют криволинейную форму. Такая форма канала,2 соединяющая средний водоотводящий канал с краем барабана, меньше увлекает воду, находящуюся в канале, в круговое движение. Это уменьшает затраты энергии на перемещение жидкости, равно гидравлические сопротивления и увеличивает скорость удаления воды из-под ленты. Вдоль среднего водоотводящего канала размещены поочередно боковые каналы. Чередование каналов в одну и другую стороны увеличивают равномерность удаления воды. Сущность изобретения поясняется чертежами,где на фиг. 1 представлен общий вид ленточного водоподъемника на фиг.2 - поверхность верхнего ведущего барабана на фиг.3 - фрагмент поверхности верхнего ведущего барабана в разрезе на фиг.4- вид по А-А фиг.2. Ленточный водоподъемник (фиг. 1) содержит бесконечную ленту 5, натянутую на барабанах верхнем ведущем 1, размещенном в водосборном коробе 2, нижнем 4 с грузом 3, находящимся в перекачиваемой жидкости. Для удаления воды из короба 2 предусмотрен лоток 11. Привод осуществляется двигателем 7 через ременную передачу 6. Водоотводящие каналы (фиг.2) на поверхности верхнего ведущего барабана 1 представлены средним кольцевым 8 и боковыми 9 каналами гиперболической формы. Глубина и ширина боковых каналов 9 увеличиваются от среднего кольцевого 8 к краям барабана. Места присоединения боковых водоотводящих каналов к среднему каналу чередуются в одну и другую стороны. Бурты 10 выполнены прерывистыми, в виде отдельных участков между выходами боковых каналов 8. Ленточный водоподъемник работает следующим образом. Ведущий верхний барабан 1 , вращаясь от двигателя 7 против часовой стрелки, перемещает ленту 5. При движении последней частицы воды за счет ее вязкости, образуя тонкий слой на поверхности ленты, увлекаются из колодца вверх внутренней и внешней поверхностями восходящей ветви подъемника. При огибании ленты 5 верхнего ведущего барабана 1 с внешней стороны ленты 5 под действием центробежных сил происходит процесс водоотделения с поверхности внутрь водосборного короба 2. Большая часть воды с внутренней поверхности ленты сталкивается верхним ведущим барабаном в колодец и, частично, в водосборный короб. Оставшаяся часть воды на ленте поверхностью верхнего ведущего барабана увлекается в зону их контакта. Под действием водоотводящих каналов жидкость удаляется из этой зоны в водосборный короб. Из водосборного короба 2 вся жидкость по лоткупоступает в резервуар или па потребление. 19937 ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Ленточный водоподъемник, содержащий верхний ведущий и нижний ведомый барабаны с буртами для предотвращения перемещения в поперечном направлении, бесконечную ленту натянутую на них, привод и водосборный короб с лотком, отличающийся тем, что по боковой поверхности верхнего ведущего барабана выполнены водоотводящие средний кольцевой канал посередине образующей цилиндра и соединенные с ним криволинейной формы боковые каналы с увеличивающимися размерами глубины и ширины от середины к краям барабана. 2. Ленточный водоподъемник по п.1, отличающийся тем, что криволинейной формы боковые каналы чередуются в одну и другую стороны от среднего кольцевого канала. 3. Ленточный водоподъемник по п.1, отличающийся тем, что бурты верхнего ведущего барабана выполнены в виде отдельных участков в промежутках между выходами боковых каналов.
