Ленточный водоподъемник

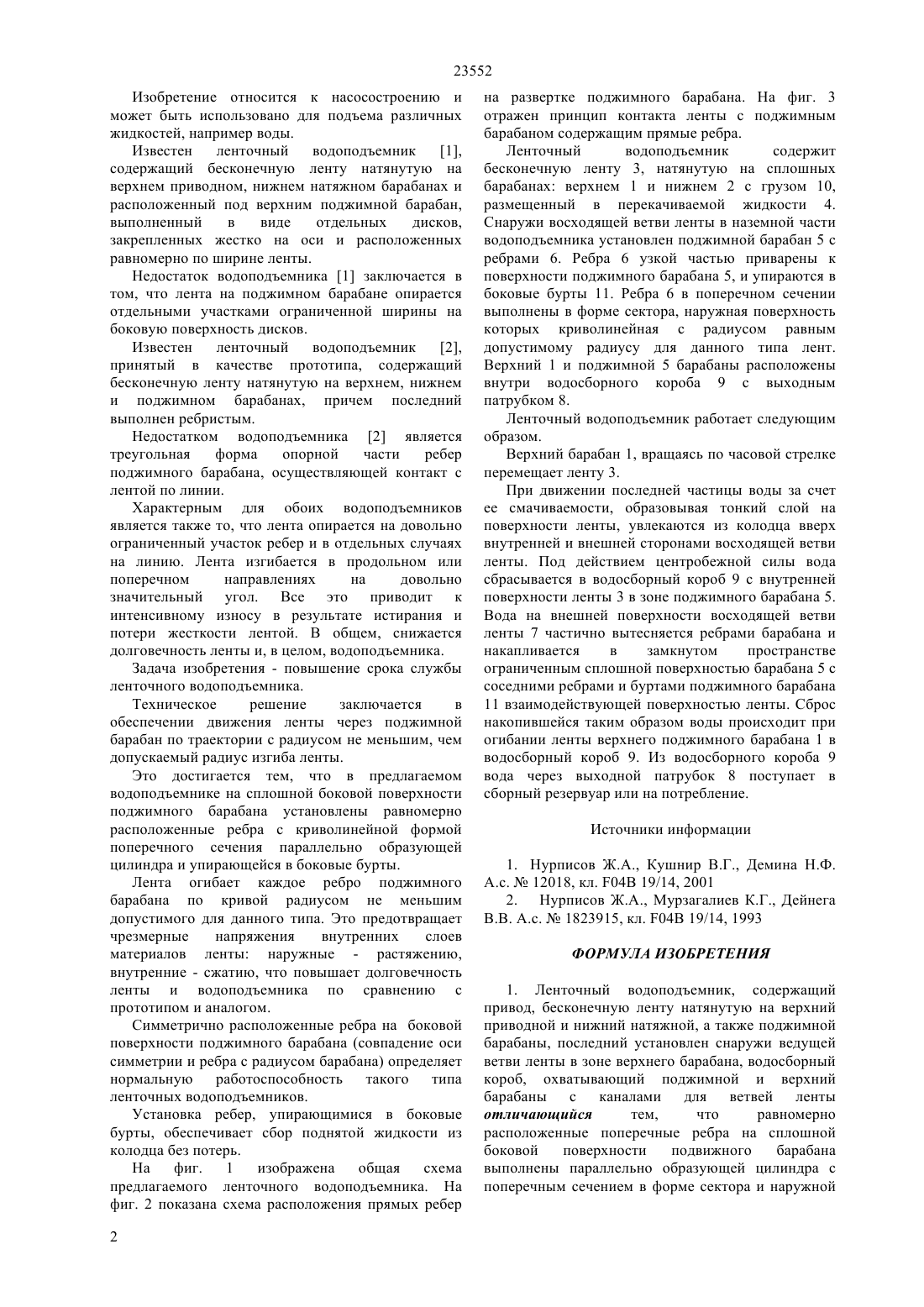

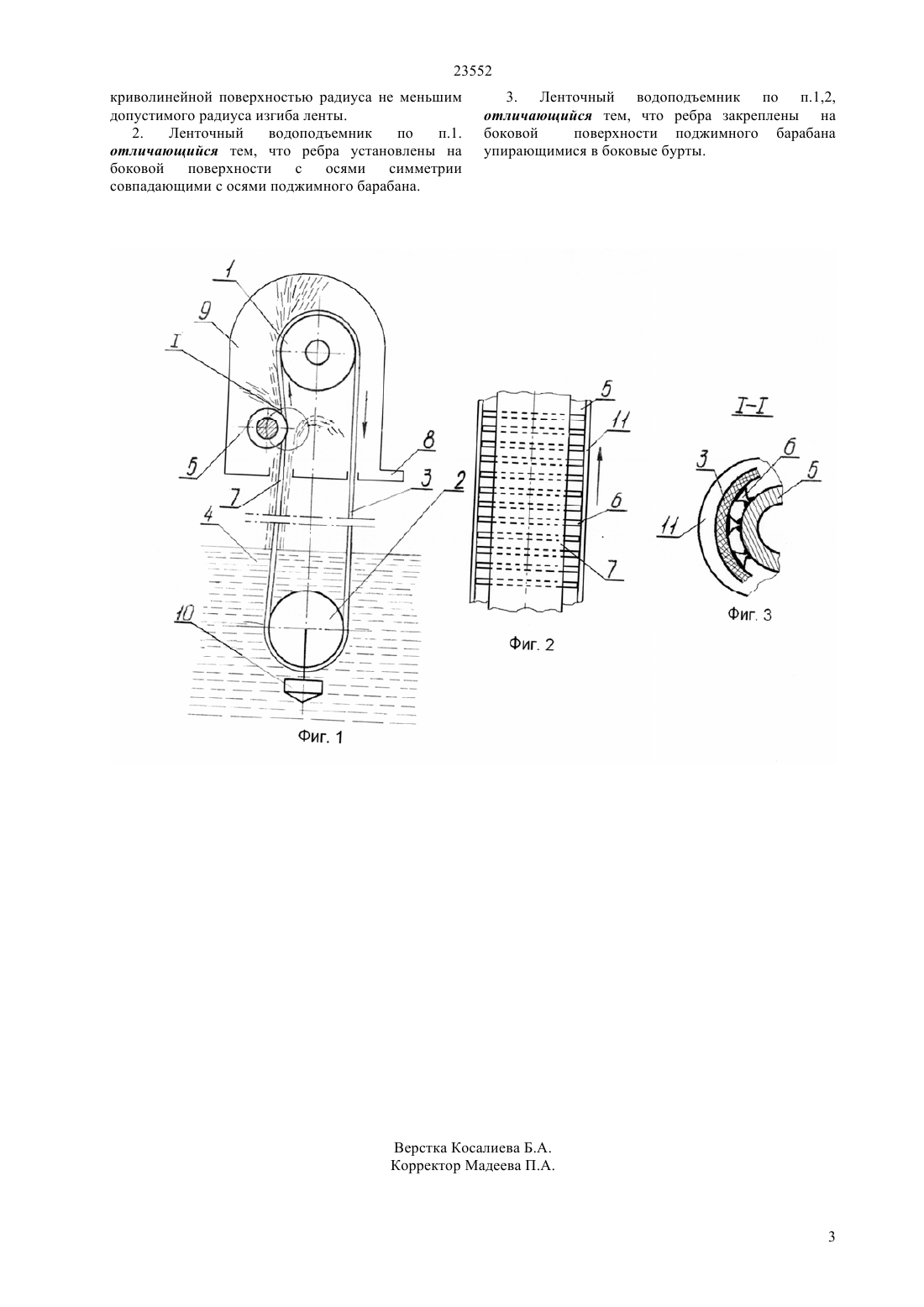

КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(57) Изобретение относится к насосостроению, в частности, к ленточным водоподъемникам для подъема различных жидкостей, например воды. Ленточный водоподъемник содержит привод,бесконечную ленту натянутую на верхний приводной и нижний натяжной, а также ребристый поджимной барабаны, последний установлен снаружи ведущей ветви ленты в зоне верхнего барабана с ребрами в форме сектора, параллельного образующей цилиндра.(72) Нурписов Жумабек Амангалеевич Кушнир Валентина Геннадьевна Бенюх Олег Анатольевич(73) Республиканское государственное казенное предприятие Костанайский государственный университет им. А. Байтурсынова Министерства образования и науки Республики Казахстан 23552 Изобретение относится к насосостроению и может быть использовано для подъема различных жидкостей, например воды. Известен ленточный водоподъемник 1,содержащий бесконечную ленту натянутую на верхнем приводном, нижнем натяжном барабанах и расположенный под верхним поджимной барабан,выполненный в виде отдельных дисков,закрепленных жестко на оси и расположенных равномерно по ширине ленты. Недостаток водоподъемника 1 заключается в том, что лента на поджимном барабане опирается отдельными участками ограниченной ширины на боковую поверхность дисков. Известен ленточный водоподъемник 2,принятый в качестве прототипа, содержащий бесконечную ленту натянутую на верхнем, нижнем и поджимном барабанах, причем последний выполнен ребристым. Недостатком водоподъемника 2 является треугольная форма опорной части ребер поджимного барабана, осуществляющей контакт с лентой по линии. Характерным для обоих водоподъемников является также то, что лента опирается на довольно ограниченный участок ребер и в отдельных случаях на линию. Лента изгибается в продольном или поперечном направлениях на довольно значительный угол. Все это приводит к интенсивному износу в результате истирания и потери жесткости лентой. В общем, снижается долговечность ленты и, в целом, водоподъемника. Задача изобретения - повышение срока службы ленточного водоподъемника. Техническое решение заключается в обеспечении движения ленты через поджимной барабан по траектории с радиусом не меньшим, чем допускаемый радиус изгиба ленты. Это достигается тем, что в предлагаемом водоподъемнике на сплошной боковой поверхности поджимного барабана установлены равномерно расположенные ребра с криволинейной формой поперечного сечения параллельно образующей цилиндра и упирающейся в боковые бурты. Лента огибает каждое ребро поджимного барабана по кривой радиусом не меньшим допустимого для данного типа. Это предотвращает чрезмерные напряжения внутренних слоев материалов ленты наружные - растяжению,внутренние - сжатию, что повышает долговечность ленты и водоподъемника по сравнению с прототипом и аналогом. Симметрично расположенные ребра на боковой поверхности поджимного барабана (совпадение оси симметрии и ребра с радиусом барабана) определяет нормальную работоспособность такого типа ленточных водоподъемников. Установка ребер, упирающимися в боковые бурты, обеспечивает сбор поднятой жидкости из колодца без потерь. На фиг. 1 изображена общая схема предлагаемого ленточного водоподъемника. На фиг. 2 показана схема расположения прямых ребер 2 на развертке поджимного барабана. На фиг. 3 отражен принцип контакта ленты с поджимным барабаном содержащим прямые ребра. Ленточный водоподъемник содержит бесконечную ленту 3, натянутую на сплошных барабанах верхнем 1 и нижнем 2 с грузом 10,размещенный в перекачиваемой жидкости 4. Снаружи восходящей ветви ленты в наземной части водоподъемника установлен поджимной барабан 5 с ребрами 6. Ребра 6 узкой частью приварены к поверхности поджимного барабана 5, и упираются в боковые бурты 11. Ребра 6 в поперечном сечении выполнены в форме сектора, наружная поверхность которых криволинейная с радиусом равным допустимому радиусу для данного типа лент. Верхний 1 и поджимной 5 барабаны расположены внутри водосборного короба 9 с выходным патрубком 8. Ленточный водоподъемник работает следующим образом. Верхний барабан 1, вращаясь по часовой стрелке перемещает ленту 3. При движении последней частицы воды за счет ее смачиваемости, образовывая тонкий слой на поверхности ленты, увлекаются из колодца вверх внутренней и внешней сторонами восходящей ветви ленты. Под действием центробежной силы вода сбрасывается в водосборный короб 9 с внутренней поверхности ленты 3 в зоне поджимного барабана 5. Вода на внешней поверхности восходящей ветви ленты 7 частично вытесняется ребрами барабана и накапливается в замкнутом пространстве ограниченным сплошной поверхностью барабана 5 с соседними ребрами и буртами поджимного барабана 11 взаимодействующей поверхностью ленты. Сброс накопившейся таким образом воды происходит при огибании ленты верхнего поджимного барабана 1 в водосборный короб 9. Из водосборного короба 9 вода через выходной патрубок 8 поступает в сборный резервуар или на потребление. Источники информации 1. Нурписов Ж.А., Кушнир В.Г., Демина Н.Ф. А.с.12018, кл. 04 19/14, 2001 2. Нурписов Ж.А., Мурзагалиев К.Г., Дейнега В.В. А.с.1823915, кл. 04 19/14, 1993 ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Ленточный водоподъемник, содержащий привод, бесконечную ленту натянутую на верхний приводной и нижний натяжной, а также поджимной барабаны, последний установлен снаружи ведущей ветви ленты в зоне верхнего барабана, водосборный короб, охватывающий поджимной и верхний барабаны с каналами для ветвей ленты отличающийся тем,что равномерно расположенные поперечные ребра на сплошной боковой поверхности подвижного барабана выполнены параллельно образующей цилиндра с поперечным сечением в форме сектора и наружной 23552 криволинейной поверхностью радиуса не меньшим допустимого радиуса изгиба ленты. 2. Ленточный водоподъемник по п.1. отличающийся тем, что ребра установлены на боковой поверхности с осями симметрии совпадающими с осями поджимного барабана. 3. Ленточный водоподъемник по п.1,2,отличающийся тем, что ребра закреплены на боковой поверхности поджимного барабана упирающимися в боковые бурты.
