Ленточный водоподьемник

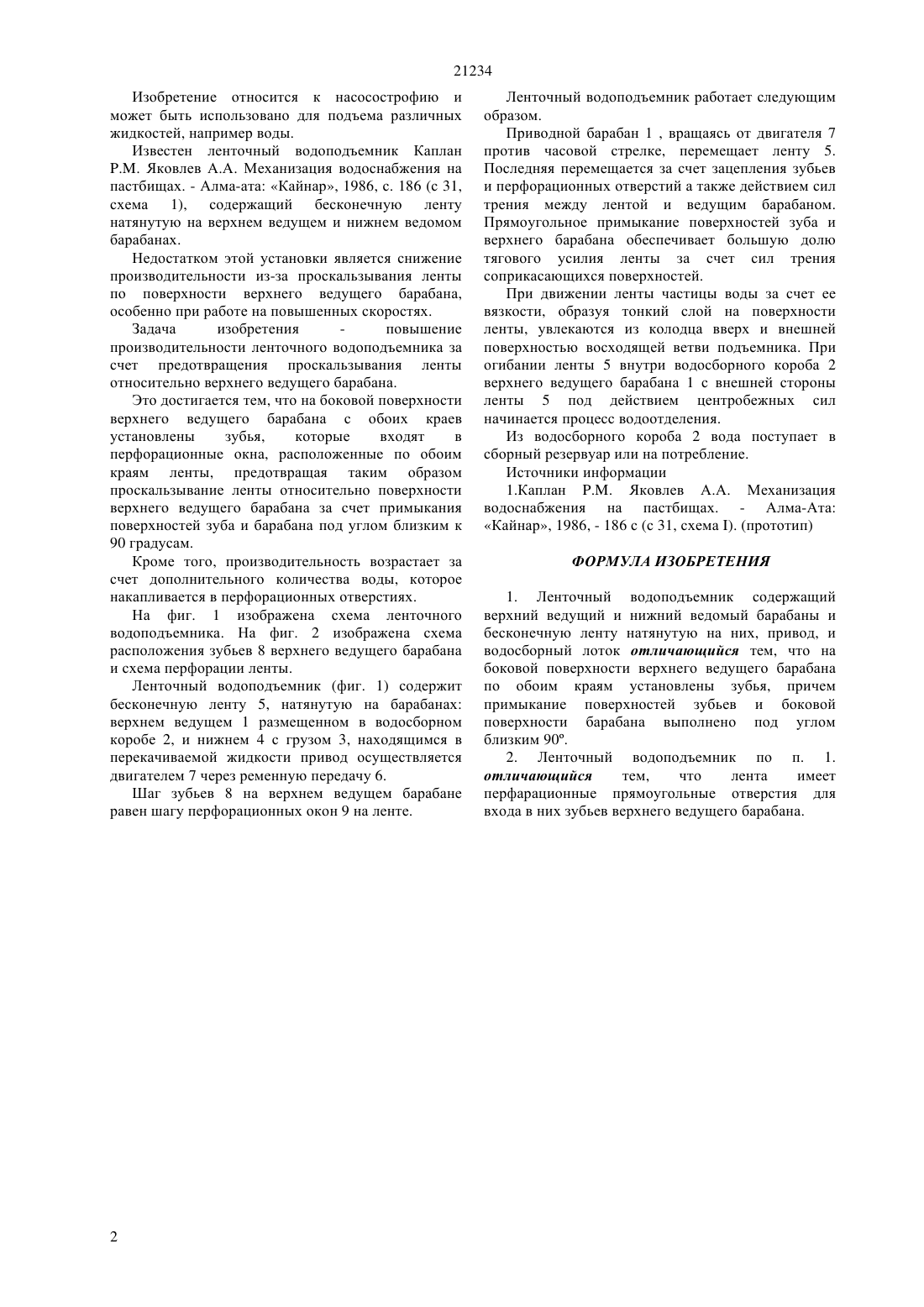

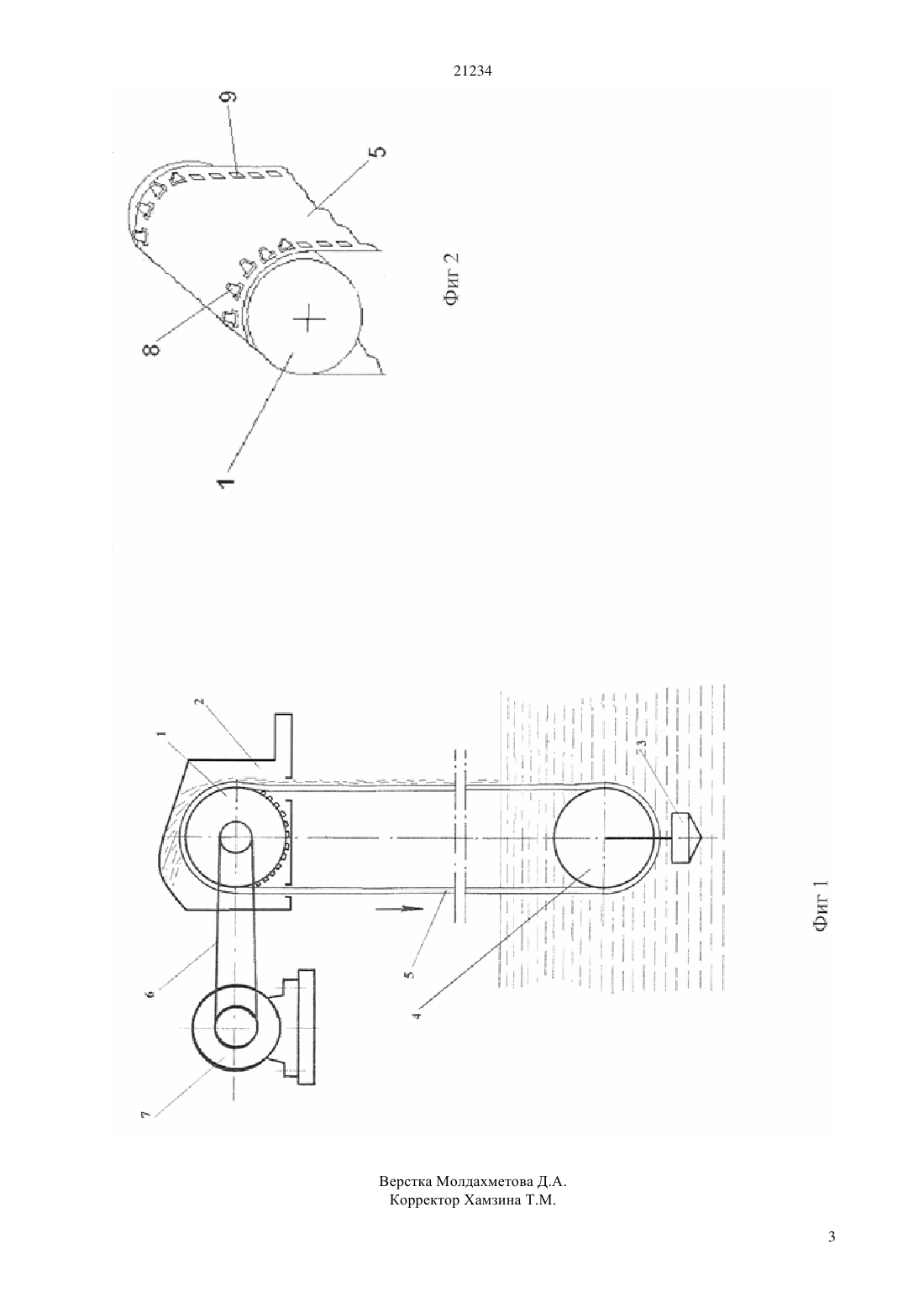

(51) 04 19/14 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Задача изобретения - повышение производительности ленточного водоподъемника за счет предотвращения проскальзывания ленты относительно поверхности верхнего ведущего барабана. Технический результат заключается в улучшении сцепления ленты и боковой поверхности верхнего ведущего барабана. На боковой поверхности верхнего ведущего барабана по обоим краям установлены зубья,которые входят в перфорационные отверстия на ленте. Шаг зубьев соответствует шагу перфорации ленты.(72) Кушнир Валентина Геннадьевна Нурписов Жумабек Амангалеевич Бенюх Олег Анатольевич(73) Республиканское государственное казенное предприятие Костанайский государственный университет им. А. Байтурсынова Министерства образования и науки Республики Казахстан(56) Каплан Яковлев А.А. Механизация водоснабжения на пастбищах. Алма-ата Кайнар. 1986. с. 186 (с 31, схема 1)(57) Изобретение относится к насосостроению, в частности, ленточный водоподъемник для подъема различных жидкостей, например воды. 21234 Изобретение относится к насосострофию и может быть использовано для подъема различных жидкостей, например воды. Известен ленточный водоподъемник Каплан Яковлев А.А. Механизация водоснабжения на пастбищах. - Алма-ата Кайнар, 1986, с. 186 (с 31,схема 1), содержащий бесконечную ленту натянутую на верхнем ведущем и нижнем ведомом барабанах. Недостатком этой установки является снижение производительности из-за проскальзывания ленты по поверхности верхнего ведущего барабана,особенно при работе на повышенных скоростях. Задача изобретения повышение производительности ленточного водоподъемника за счет предотвращения проскальзывания ленты относительно верхнего ведущего барабана. Это достигается тем, что на боковой поверхности верхнего ведущего барабана с обоих краев установлены зубья,которые входят в перфорационные окна, расположенные по обоим краям ленты, предотвращая таким образом проскальзывание ленты относительно поверхности верхнего ведущего барабана за счет примыкания поверхностей зуба и барабана под углом близким к 90 градусам. Кроме того, производительность возрастает за счет дополнительного количества воды, которое накапливается в перфорационных отверстиях. На фиг. 1 изображена схема ленточного водоподъемника. На фиг. 2 изображена схема расположения зубьев 8 верхнего ведущего барабана и схема перфорации ленты. Ленточный водоподъемник (фиг. 1) содержит бесконечную ленту 5, натянутую на барабанах верхнем ведущем 1 размещенном в водосборном коробе 2, и нижнем 4 с грузом 3, находящимся в перекачиваемой жидкости привод осуществляется двигателем 7 через ременную передачу 6. Шаг зубьев 8 на верхнем ведущем барабане равен шагу перфорационных окон 9 на ленте. Ленточный водоподъемник работает следующим образом. Приводной барабан 1 , вращаясь от двигателя 7 против часовой стрелке, перемещает ленту 5. Последняя перемещается за счет зацепления зубьев и перфорационных отверстий а также действием сил трения между лентой и ведущим барабаном. Прямоугольное примыкание поверхностей зуба и верхнего барабана обеспечивает большую долю тягового усилия ленты за счет сил трения соприкасающихся поверхностей. При движении ленты частицы воды за счет ее вязкости, образуя тонкий слой на поверхности ленты, увлекаются из колодца вверх и внешней поверхностью восходящей ветви подъемника. При огибании ленты 5 внутри водосборного короба 2 верхнего ведущего барабана 1 с внешней стороны ленты 5 под действием центробежных сил начинается процесс водоотделения. Из водосборного короба 2 вода поступает в сборный резервуар или на потребление. Источники информации 1.Каплан Яковлев А.А. Механизация водоснабжения на пастбищах. - Алма-Ата Кайнар, 1986, - 186 с (с 31, схема ). (прототип) ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Ленточный водоподъемник содержащий верхний ведущий и нижний ведомый барабаны и бесконечную ленту натянутую на них, привод, и водосборный лоток отличающийся тем, что на боковой поверхности верхнего ведущего барабана по обоим краям установлены зубья, причем примыкание поверхностей зубьев и боковой поверхности барабана выполнено под углом близким 90. 2. Ленточный водоподъемник по п. 1. отличающийся тем,что лента имеет перфарационные прямоугольные отверстия для входа в них зубьев верхнего ведущего барабана.
