Ветродвигатель

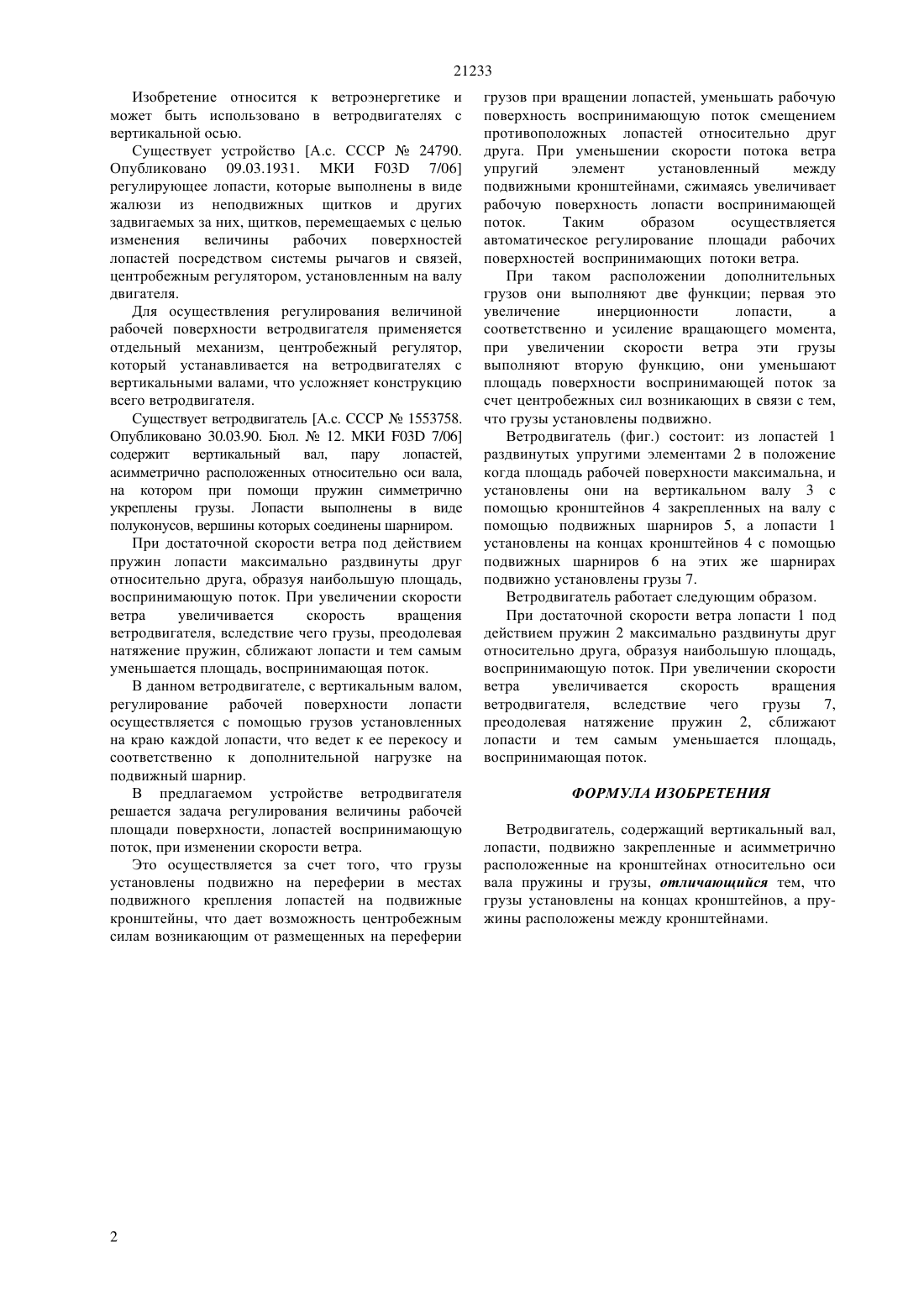

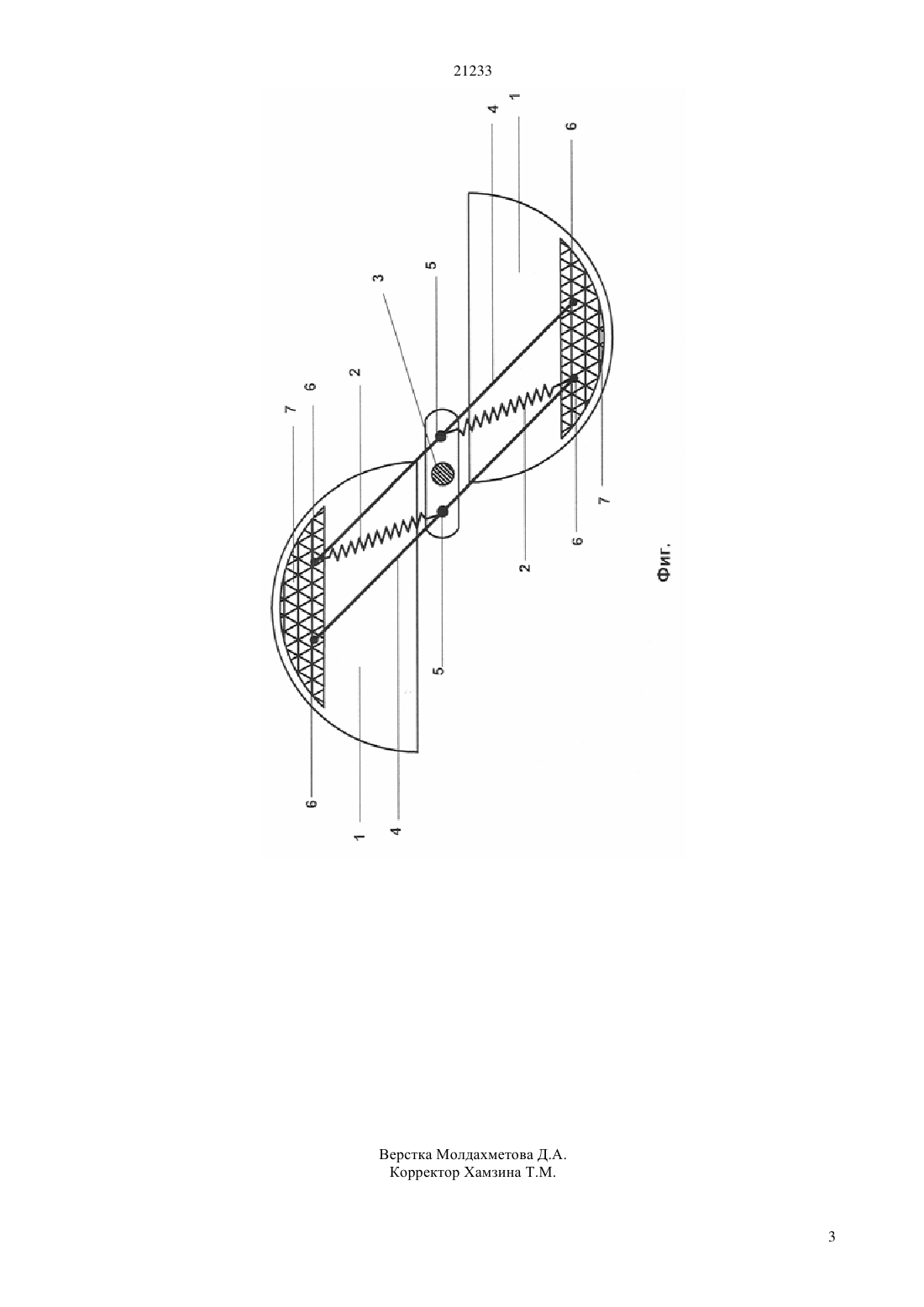

(51) 03 7/06 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ В предлагаемом ветродвигателе регулирование величины рабочей поверхности,лопастей воспринимающей поток, при увеличении скорости ветра осуществляется за счет грузов установленных подвижно на переферии в местах подвижного крепления лопастей на подвижные кронштейны. При уменьшении скорости потока ветра упругий элемент установленный между подвижными кронштейнами, сжимаясь увеличивает рабочую поверхность лопасти воспринимающей поток. Таким образом осуществляется автоматическое регулирование площади рабочих поверхностей воспринимающих потоки ветра.(72) Юсупов Сакит Аджиевич Ирмухаметов Билаль Хакимжанович Куанышев Ганижан Имранович(73) Республиканское государственное предприятие на праве хозяйственного ведения Казахский национальный технический университет им. К.И. Сатпаева Министерства образования и науки Республики Казахстан(57) Изобретение относится к ветроэнергетике и может быть использовано в ветродвигателях с вертикальной осью. 21233 Изобретение относится к ветроэнергетике и может быть использовано в ветродвигателях с вертикальной осью. Существует устройство А.с. СССР 24790. Опубликовано 09.03.1931. МКИ 03 7/06 регулирующее лопасти, которые выполнены в виде жалюзи из неподвижных щитков и других задвигаемых за них, щитков, перемещаемых с целью изменения величины рабочих поверхностей лопастей посредством системы рычагов и связей,центробежным регулятором, установленным на валу двигателя. Для осуществления регулирования величиной рабочей поверхности ветродвигателя применяется отдельный механизм, центробежный регулятор,который устанавливается на ветродвигателях с вертикальными валами, что усложняет конструкцию всего ветродвигателя. Существует ветродвигатель А.с. СССР 1553758. Опубликовано 30.03.90. Бюл.12. МКИ 03 7/06 содержит вертикальный вал, пару лопастей,асимметрично расположенных относительно оси вала,на котором при помощи пружин симметрично укреплены грузы. Лопасти выполнены в виде полуконусов, вершины которых соединены шарниром. При достаточной скорости ветра под действием пружин лопасти максимально раздвинуты друг относительно друга, образуя наибольшую площадь,воспринимающую поток. При увеличении скорости ветра увеличивается скорость вращения ветродвигателя, вследствие чего грузы, преодолевая натяжение пружин, сближают лопасти и тем самым уменьшается площадь, воспринимающая поток. В данном ветродвигателе, с вертикальным валом,регулирование рабочей поверхности лопасти осуществляется с помощью грузов установленных на краю каждой лопасти, что ведет к ее перекосу и соответственно к дополнительной нагрузке на подвижный шарнир. В предлагаемом устройстве ветродвигателя решается задача регулирования величины рабочей площади поверхности, лопастей воспринимающую поток, при изменении скорости ветра. Это осуществляется за счет того, что грузы установлены подвижно на переферии в местах подвижного крепления лопастей на подвижные кронштейны, что дает возможность центробежным силам возникающим от размещенных на переферии грузов при вращении лопастей, уменьшать рабочую поверхность воспринимающую поток смещением противоположных лопастей относительно друг друга. При уменьшении скорости потока ветра упругий элемент установленный между подвижными кронштейнами, сжимаясь увеличивает рабочую поверхность лопасти воспринимающей поток. Таким образом осуществляется автоматическое регулирование площади рабочих поверхностей воспринимающих потоки ветра. При таком расположении дополнительных грузов они выполняют две функции первая это увеличение инерционности лопасти,а соответственно и усиление вращающего момента,при увеличении скорости ветра эти грузы выполняют вторую функцию, они уменьшают площадь поверхности воспринимающей поток за счет центробежных сил возникающих в связи с тем,что грузы установлены подвижно. Ветродвигатель (фиг.) состоит из лопастей 1 раздвинутых упругими элементами 2 в положение когда площадь рабочей поверхности максимальна, и установлены они на вертикальном валу 3 с помощью кронштейнов 4 закрепленных на валу с помощью подвижных шарниров 5, а лопасти 1 установлены на концах кронштейнов 4 с помощью подвижных шарниров 6 на этих же шарнирах подвижно установлены грузы 7. Ветродвигатель работает следующим образом. При достаточной скорости ветра лопасти 1 под действием пружин 2 максимально раздвинуты друг относительно друга, образуя наибольшую площадь,воспринимающую поток. При увеличении скорости ветра увеличивается скорость вращения ветродвигателя,вследствие чего грузы 7,преодолевая натяжение пружин 2, сближают лопасти и тем самым уменьшается площадь,воспринимающая поток. ФОРМУЛА ИЗОБРЕТЕНИЯ Ветродвигатель, содержащий вертикальный вал,лопасти, подвижно закрепленные и асимметрично расположенные на кронштейнах относительно оси вала пружины и грузы, отличающийся тем, что грузы установлены на концах кронштейнов, а пружины расположены между кронштейнами.
