Способ извлечения серебра из растворов.

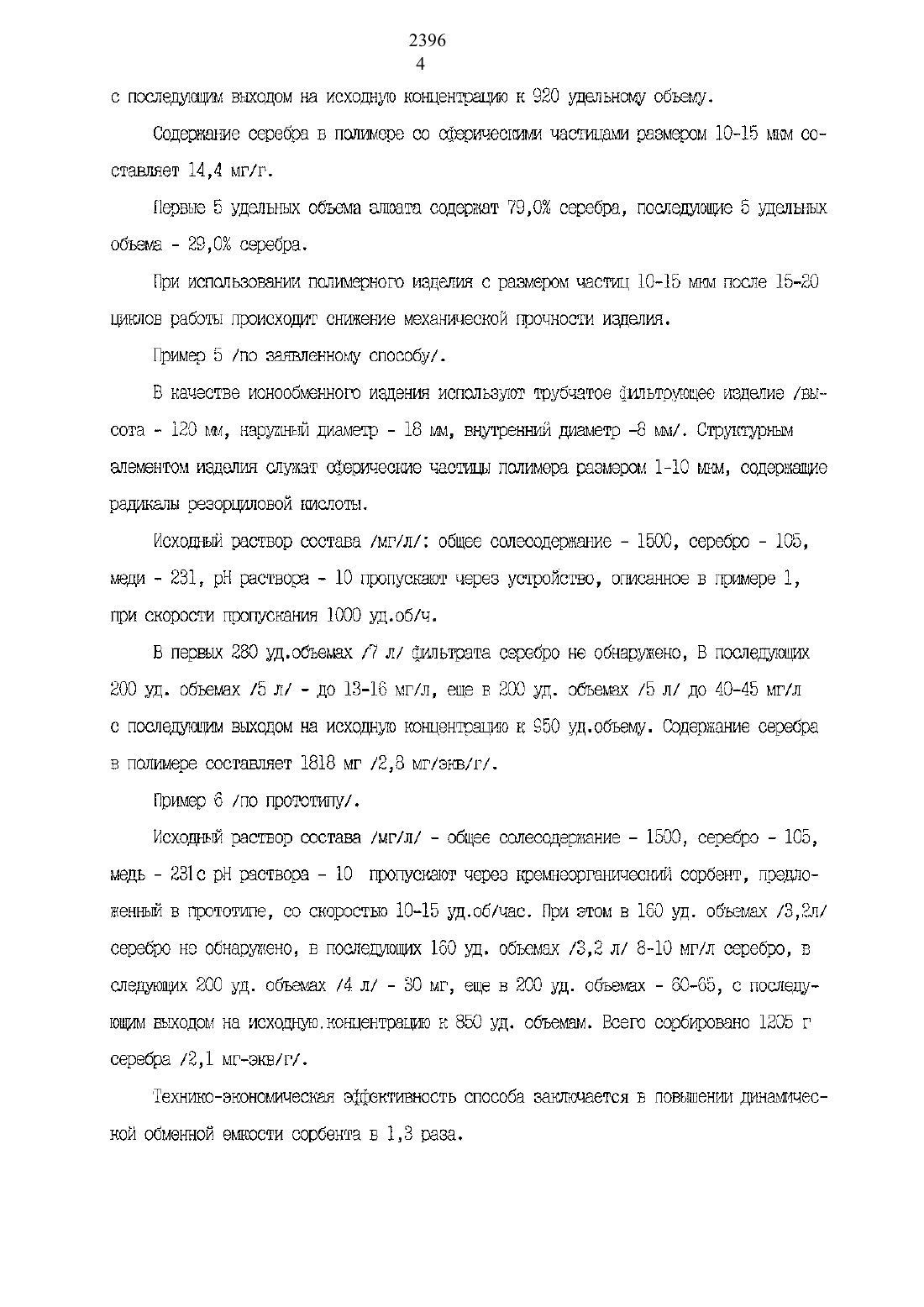

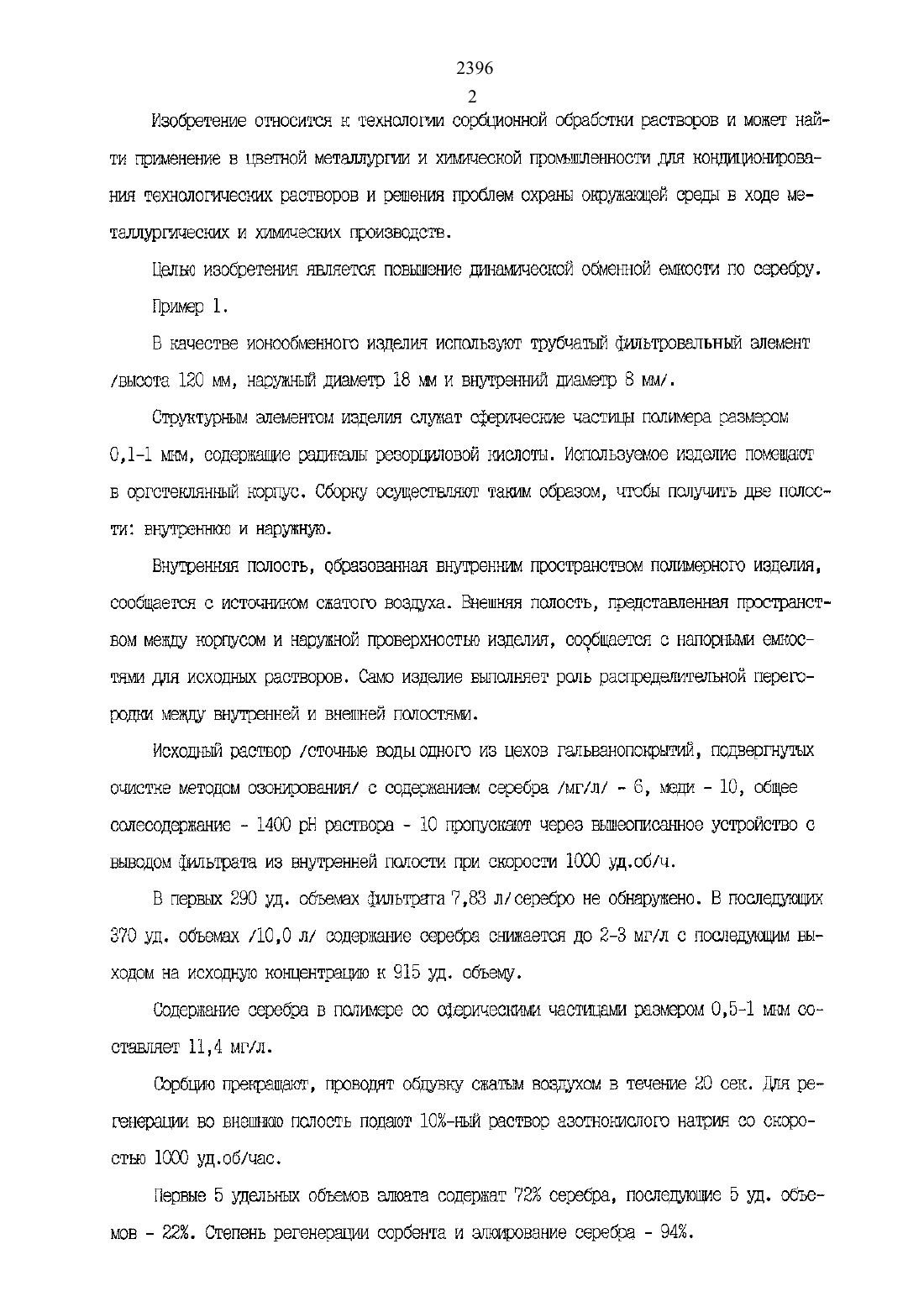

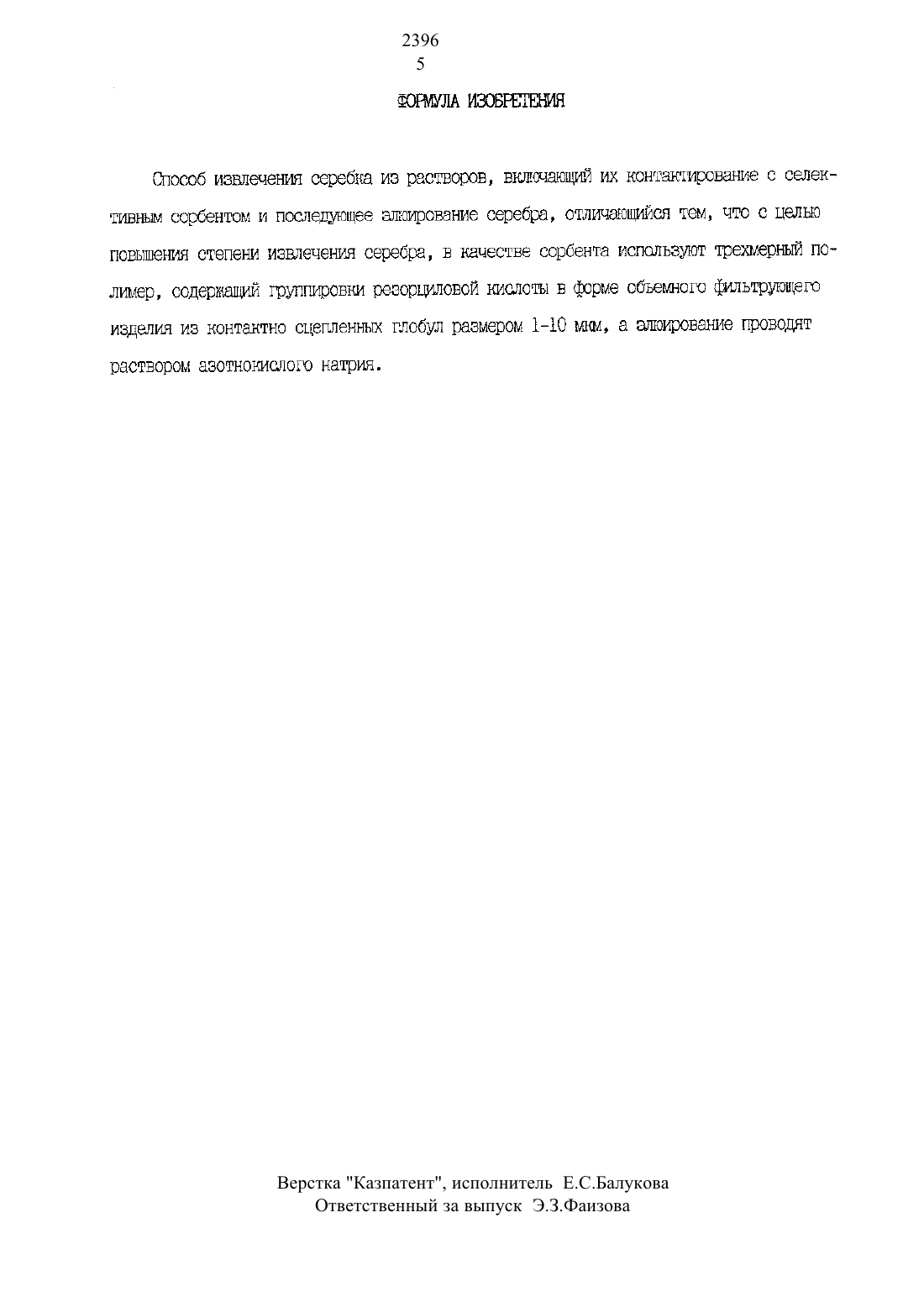

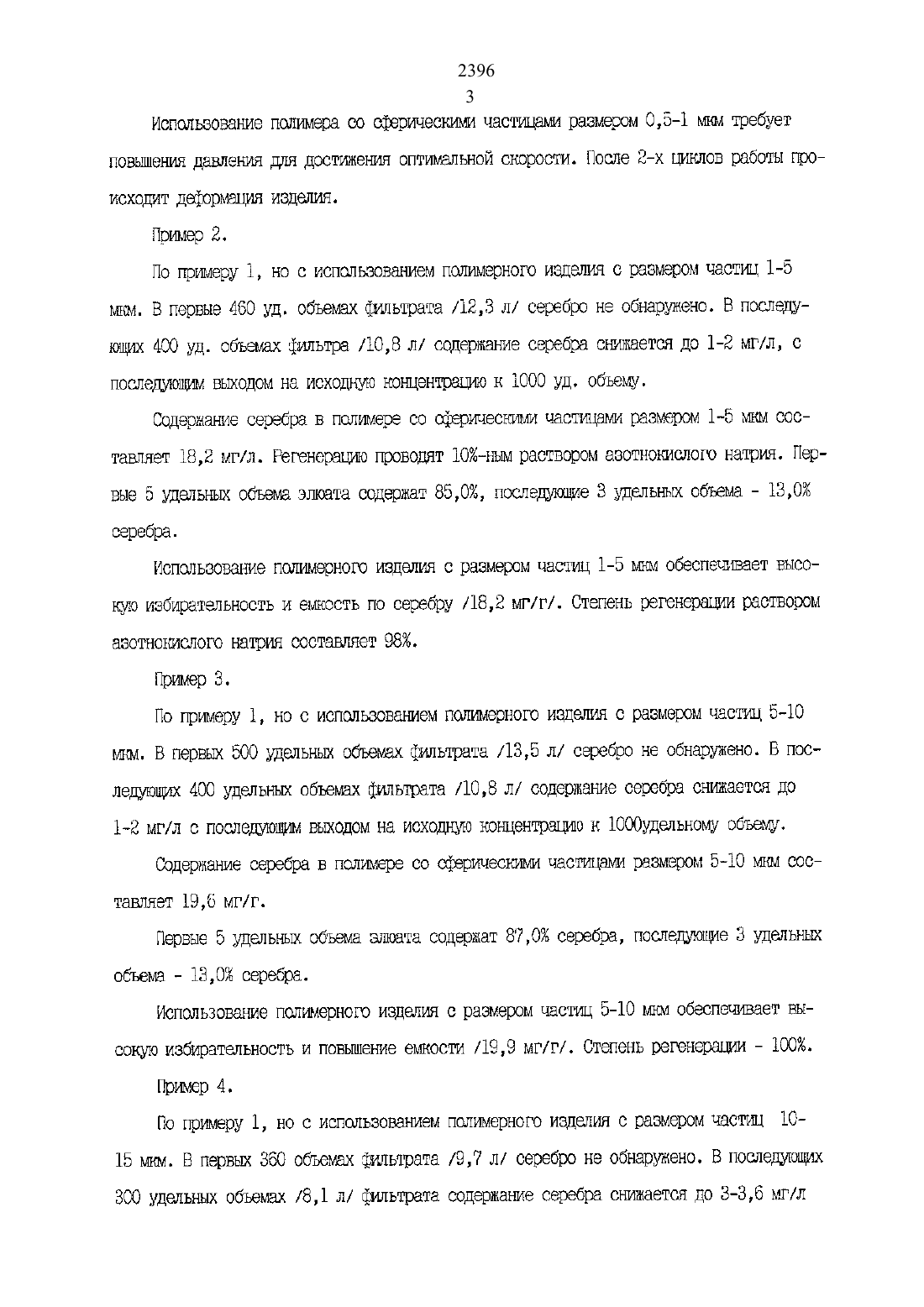

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(56) Авторское свидетельство СССР .ТГ 9798593,кл.СО 2 А 1/42,1984 Авторское свидетельство СССР Л 9770109,кл.С 086 77/28,1979(54) СПОСОБ ИЗВЛЕЧЕНИЯ СЕРЕБРА ИЗ РАСТВОРОВ(57) Изобретение относится н технологии сорбционной обработки растворов и может найти применение в Цветной металлургии и химической промьшьленности для кондиционирования технологчлчесшлх растворов и решении проблем охраны окружающей среды в ходе металлургических и хиьличес шах производств.Цель изобретения - повышение степени извлечения серебра.Способ извлечения серебра из растворов включает их контентирование с селективным сорбентом и последующее типирование серебра. В качестве сорбента используют трехмерный полимер, содержавший гругшировъш резорыиловой кислоты в форме обьелчного фильтруъощею изделия из нонтактно- сцепленных глобул размером 1-10 лил, а атлоировашНИЗ ГЮОБОДНТ БЭСТВСЮОМ ЭЗОТНОЪШСПОГО натрия.2 Изобретение относится н технологии сорбционной обработки растворов и может най ти применение в цветной меташцгргиткш и химичесной промльшъленности для кондиционирования технологичеснъах растворов и решения проблем охраны окружающей среды в ходе металлургическом и тлхшесних производств.Целсыо изобретения является повышение динамической обменной елтности по серебру.В качестве ионообменного изделия использует трубчатый бильтровалъный элементСтрунтурньм елементом изделия служат сферические частицы полимера размером 0,1-1 кмнм, содержание радикалы резоршшовой толсты. Используемое изделие помешают в оргстенлянъгьй корпус. Сборку осуществляют таю/пи образом, чтобы получить две полое ти внутреннее и наружную.Внутренняя полость, образованная внутренним пространством полимерного изделия,сообщается с источником сжатого воздуха. Внешняя полость, представленная пространством межлу корпусом и наружной проверхностыо изделия, сообщается с налорнымги емкостями для исходных растворов. Само изделие вьшолняет роль распределительной перегородки между внутренней и внелгней полости/ни.Исходный раствор Штопаные воды одного из цехов гальванопоъсрьнтий, подвергнутых очистке методом озонирования/ с содержанием серебра /мг/л/ - б, меди - 10, общее солесодержание 1400 рН раствора - 10 прогр/екает через вьпнеоггисанное устройство с выводом фильтрата из внутренней полости при скорости 1000 уд.об/ч.В первых 290 уд. объемах фильтрата 7,83 л/ серебро не обнаружено. В последугоших 370 уд. объемах /1 ОО л/ содержанию серебра сминается до 2-3 мг/л с последе/донны выходом на исходную концентрацию н 915 уд. объему.Содержание серебра в полимере со сферическими частьщаьш размером 051 мнм составляет 11,4 мг/л.сорбции) прекращают, проводят обдувну сжатым воздухом в течение 20 сен. Для ре генерации во внешнюю полость подают 10-ътьъй раствор азотнокислого натрия со снороствю 1000 удрб/час.Первые 5 удельных объемов алюата содержат 72 серебра, последующие 5 уд. объе мов 22. Степень регенерации сорбента и алюирование серебра - 94.2396 3 Использование поит/тара со сферическим частущаьш размером 0 б 1 мхам требуетповышения давленн для достиженн оптимальной скорости. После 2-х циклов работы происходит деформация изделия.По примеру 1, но с использованием полимерного изделия с размером частиц 1-5 мим. В первые 460 уд. объемах фильтрата /12,3 л/ серебро не обнаружено. В последующих 400 уд. объемах фильтра /10,8 л/ содержание серебра снимается до 1-2 мг/л, с последующим выодом на исходную конентреию и 1000 уд. объему.Содержание серебра в полиере со сферическим частиамм размером 1-5 мм составляет 18,2 мг/л. Регенерадю проводят 10-ны раствором азотнокислого натрия. Первые 5 удельным объема элюата содержат 85,0, последующие 3 удельных объема - 13,0 серебра.Использование полимерного изделия с размером части 1-5 мм обеспеииает высокую избирательность и емость по серебру /18,2 мг/г/. Степень регенераци раствором азотнокислого натрия составляет 98.По примеру 1, но с использованием полимерного изделии с размером части 5-10 мам. В первым 500 удельным объемах фильтрата /13,5 л/ серебро не обнаружено. В последующих 400 удельны объемах фильтрата /10,8 л/ содержание серебра сниаетсн до 1-2 мг/л с последующим выодом на исходную нонентрацио а 1000 удельному объем.Содериане серебра в полимере со сферическими частицам размером 5-10 мам составляет 19,6 мг/г.Первые 5 удельны объема злюата содержат 87,0 серебра, последующие З уцелъны объема - 13,0 серебра.Использование полимерного изделия с размером частиц 5-10 мм обеспечает высокую избирательность и повышение еммости /19,9 мг/г/. Степень регенераым - 100.По прмеру 1, но с использованем полимерного изделия с размером частиц 1015 мам. В первы 360 объемах фильтрата /9,7 л/ серебро не обнаружено. В последюиих 300 удельнх объемах /8,1 л/ фильтрата содержание серебра снижается до З-3,6 мгллс последующи выходом на исходную концентрацию н 920 удельному объему.Содержане серебра В полимере со сферическими частищами размером 10-15 мам сов ставляет 14,4 мг/г.Первые 5 удельных объема ашоата содержат 79, серебра, послецмощие 5 удельных объема 29,0 серебра.При использовании полиерного изделия с размером части 1015 мим после 15-2 цклов работы происходит снижение механической прочности иаделия.В качестве ионообменного иаденин используют трубчатое амльтрующес иаделие /вып сота щ 120 мм, народами диаметр 18 мм, внутренний диаметр -8 мм/. Струдтурнъм алементом изделии служат сферические мастит полимера размером 1-10 мим, содержащие радикалы резорциловой кислоты.Исходны раствор состава /мг/л/ общее солесодержание - 1500, серебро 105,меди 231, рН раствора 10 пропускают через устройство, описанное в примере 1,при скорости пропускания 1000 уд.об/ч.В первых 280 уд.объемах /7 л/ фильтрата серебро не обнаружено, В последующих 200 уд. объемах /5 л/ до 13-15 мг/л, еще в 200 уд. объемах /5 л/ до 40-45 мг/л с последующим выходом на исходную нонцентраию и 950 уц.объему. Содержание серебра в полиере составляет 1818 мг /2,8 мг/экв/г/.Исходшшй раствор состава /мгАл/ общее солесодержание - 1500, серебро - 105,медь - 2310 рН раствора - 10 пропускают через кремиеорганииесиий сорбент, предлоненнъй В прототипе, со скоростью 10-15 уд.об/час. При этом н 150 уд. объемах /3,2 л/ серебро не обнаружено, в последующих 160 уд. объемах /3,2 л/ В-10 мг/л серебро, в следующих 200 уд. объемах /4 л/ 30 мг, еще В 200 уд. объемах - 60-65, с последу ющим выходом на исходную.конентрац к 850 уд. объемам. Всего сорбировано 1205 г серебра /2,1 мгэкв/г/.Технио-энономчесная аадрктивность способа заключается В повыщени динамичес кой обменной емкости сорбента в 1,3 раза.
