Комплексный модификатор

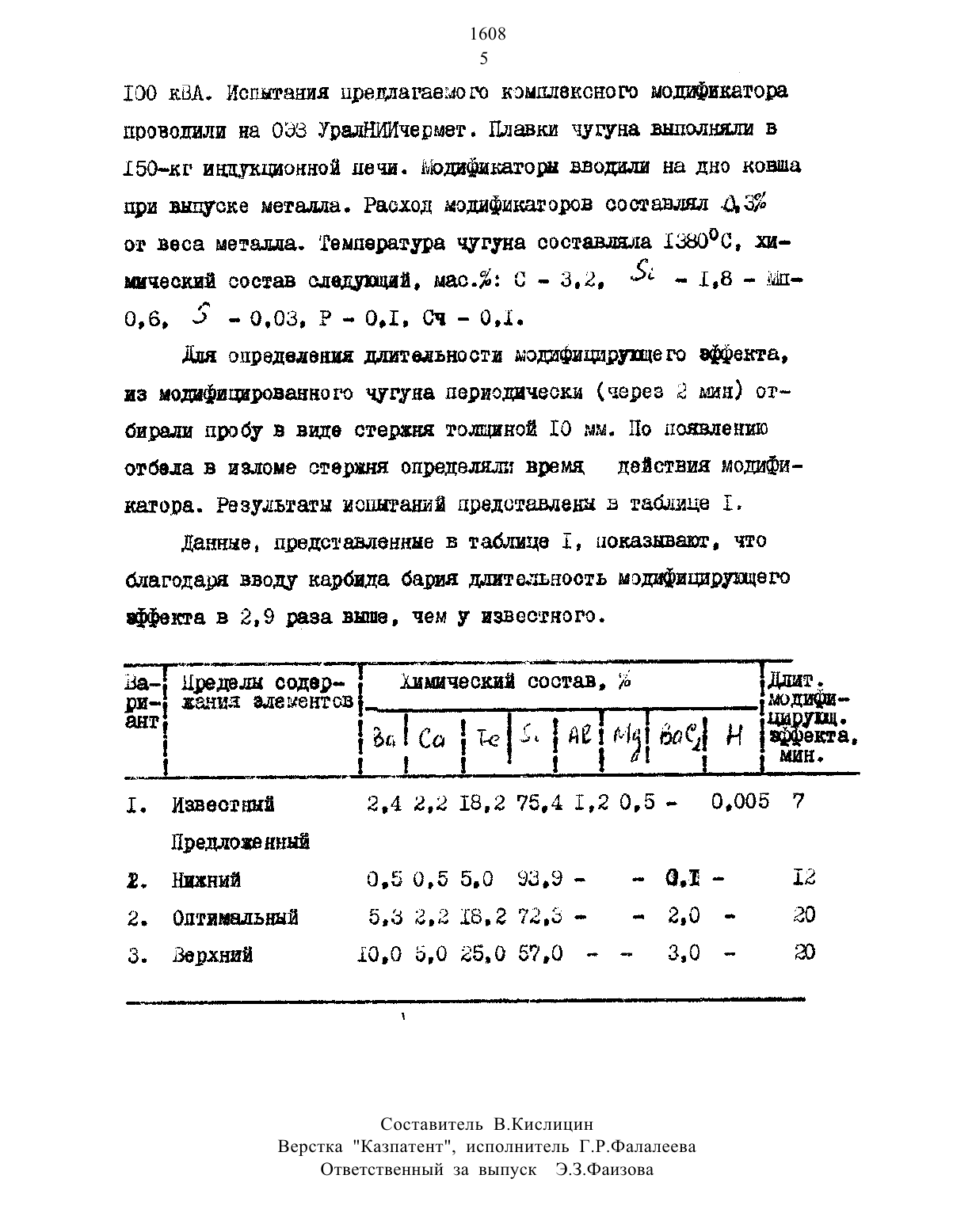

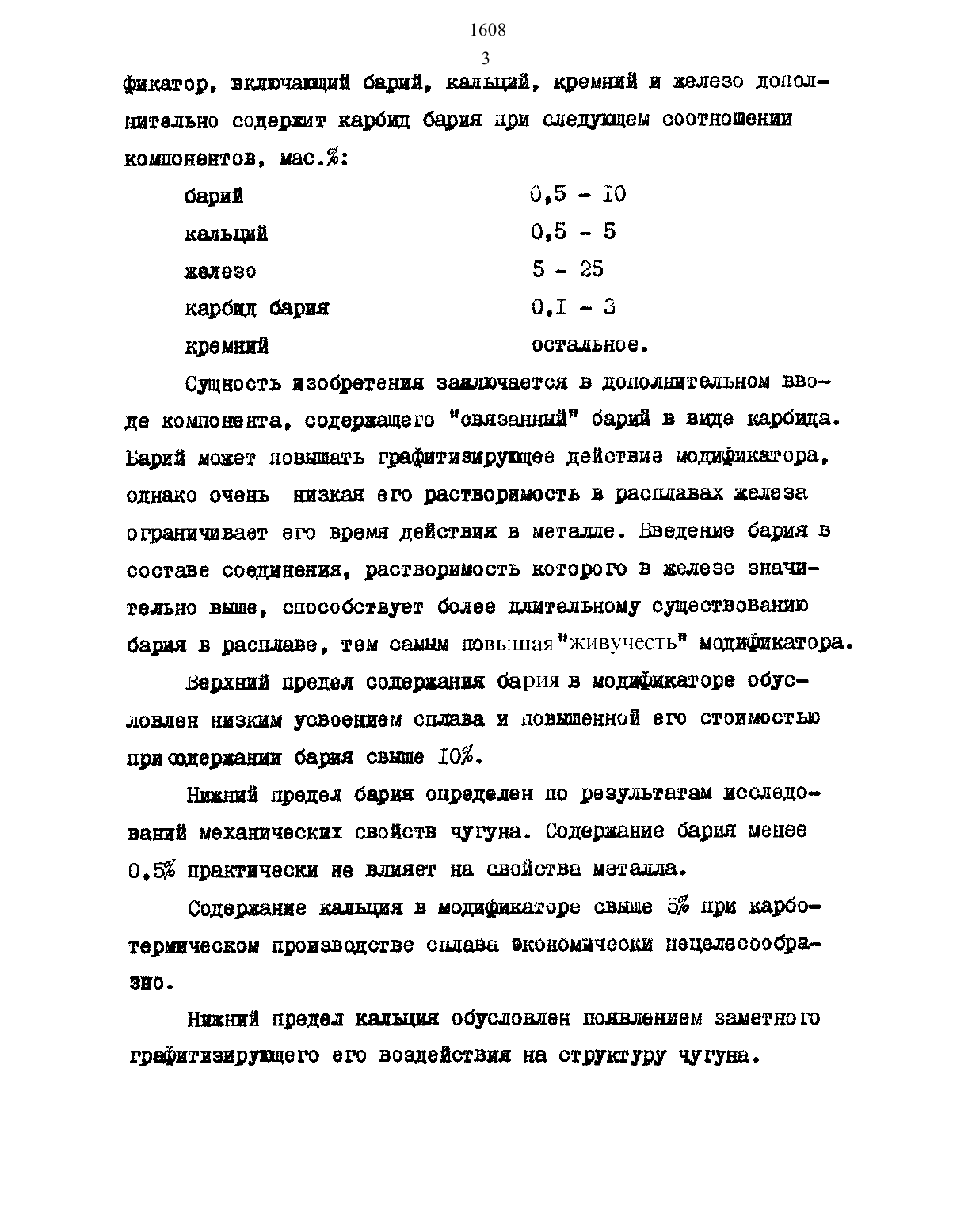

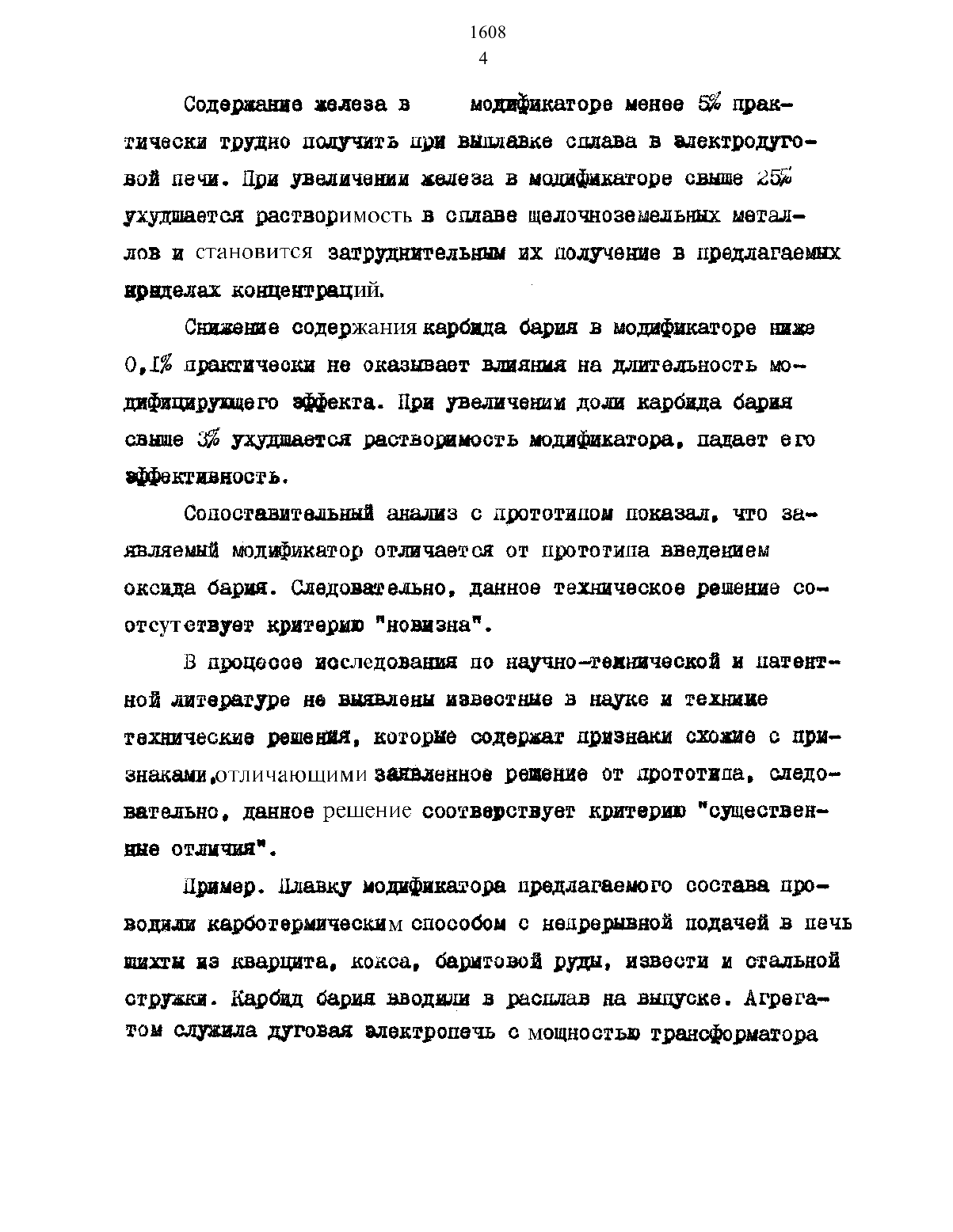

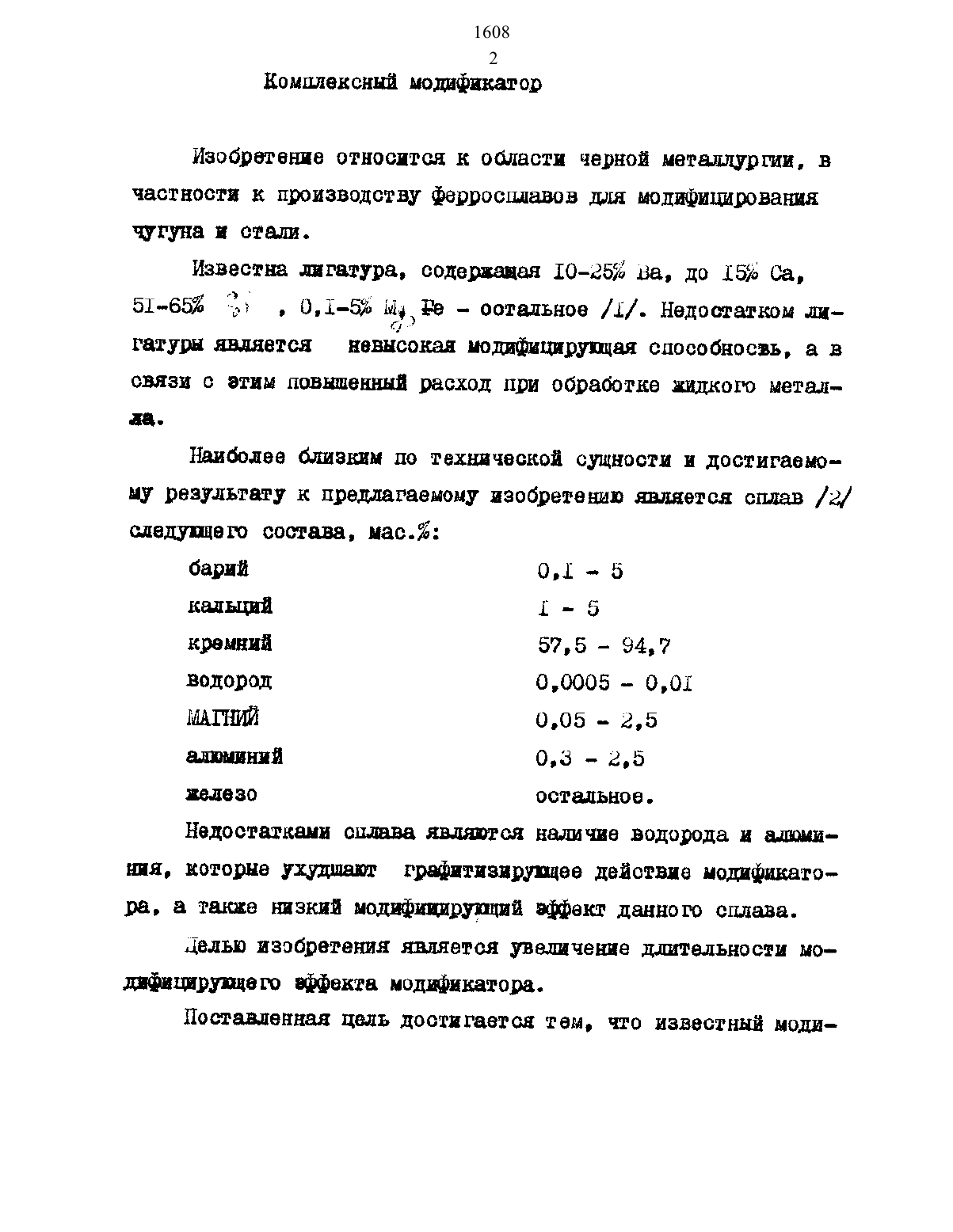

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(56) татарское ошадетельеэгваэ ЦШР д медью, шт. орда сад/шк), 1970. Авторское евице-гельетво СССР 10833351, т. еще 35/00,(57) Изобретение относится к области черной тиеталлургии и может бытьИС-ПОЛЬЗОВННО В ПРОИЗВОДСТВЕ ФРРОСПЛЫВОВ ДЛЯ ЛВГИВОВННИЯ ЧУГУНН И ОТЕЛИ.Целью изобретения является увеличение длительности модифицируюшего эффекта комплексного модификатора.гаодифихшрушяхего эффекта, он дополнительно содержит карбид барияпри следУЮЩагл соотношении когшонентов, маед1608 2 Комплекс сей иошфпкат орИзобретение относятся к области черной металлами, в частности к производству ферросплавов для модифицирования чугуна н стали.Известна дгатзгра, содержащая 10-2525 на, до 15 Се,51-6534 г , 0.14 туда остальное /./. Недостатком лигатуры является авансовая нодифншрущая способность, а в связи о этим повышенный расход при обработке жидкого металЕд.Наиболее башенная по тонической сущности н достигаешнз результату к предлагаемому изобретению надеется сплав /2/Недостатками сплава являются нашачве водорода н запоминпя, ноторне ухудшит графитпвируицее действие модификатора, а также низкий нодифхщрлоций этом данного сплава.Целью изобретения является увеличение длительности мо дпфишвэпцею аффекта иоддфннатора. Поставленная цель достигается тем, что известный моди 16083 Фккатор, включающий сарай, кальций, кремний л келеео допол нительно содеркит карбид бария при следующем соотношении компонентов, мас.Сущность изобретения заключается в дополнтельноы кводе компонента. содержащего склеенный барий в виде карбида. Барий может повышать графштлемрупщее действие модификатора,однако оченъ низкая его растворимость в расплавах железа ограничивает его время действия в металле. Введение бария в составе соединения, растворимость которого В железе значителъно выше, способствует более длительному существованию баня В расплаве, тем санки пвьЦЦаяныпдпкють модификатора.Верхний предел содержания бария в нодкфккаторе обгон ловлен низким усвоением сплава л повышенной его стоимостью цркооцеркакки сарая свыше 10.Нижний предел бария определен по результатам исследований механических свойств чугуна. Содержание бария менее 0,5 практически не влияет на свойства металле.Содержание кальция в нодкфнкаторе свыше 5 при карботеришческон производстве сплава экономически кецелесооорен оно.Нижний предел кальция обусловлен появлением заметного графлткзнрушщего его воздействия на структуру чугуна.Содержащие железе в ыотииатсре менее 5 практически трудно подучить при пищевые синева в электродуговой печи. При увеличении железе в модификатора свыше 3553 ухудшается растворимость в сплаве щелочнсзееелъъшх метеллов и становится затруднительным их получение в предлагает пределах концентраций.Снижение содержания карбида бария в еошфикаторе щеке 0,1 практически не оказывает вшянне на длительность моЩфишрудцегс аффекта. при увеличат доли карбида барин свыше 3 Ухудшается растворимость модификатора. падает его эффективность.Сопоставительный анеошэ с прототипом показал. что зетлелеемый модификатор отличается от прототипа введением оксида барии. следовательно, данное техническое решение соотсутетвует критерию новизна.В процессе исследования по научно-технической н патентной литературе не выявлены известные в науке и технике технические ревеня, вестерне содержат признаки охоте с признакаашютлиттающими заявленное решение от прототипа, следовательно. данное решение соответствует критерию существенвне отличия.Пример. шлете иошфпнатсре предлагаемого состава проводил керботерничесиим способом с непрерывной подачей в печь шихты не кварцита. коксе, баритовси руды. новости и отельнойстружки. Карбид серия вводили в расплав не выпуске. Агрегатом служила дуговая алеитропечь с мощностью трансформатора
