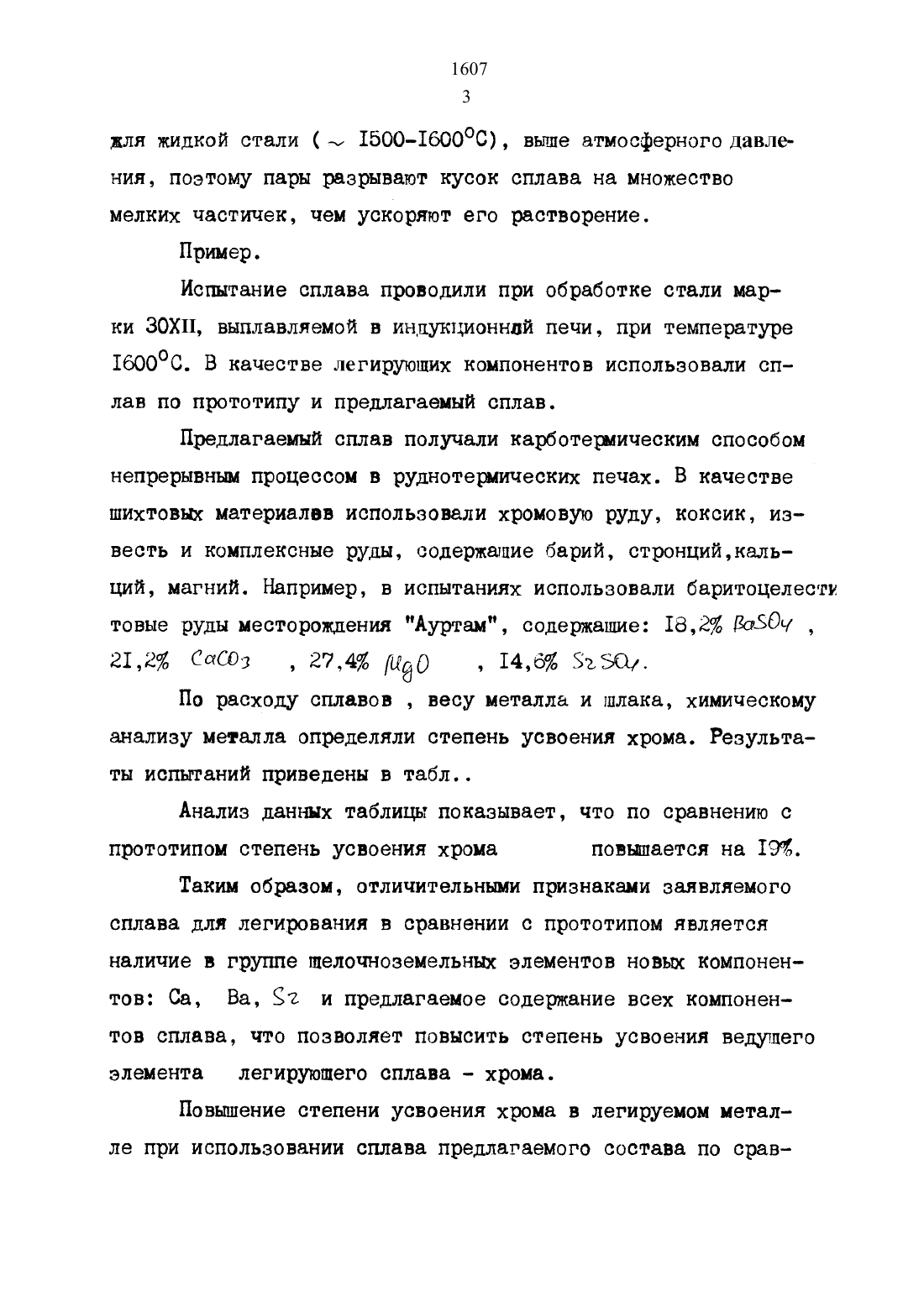

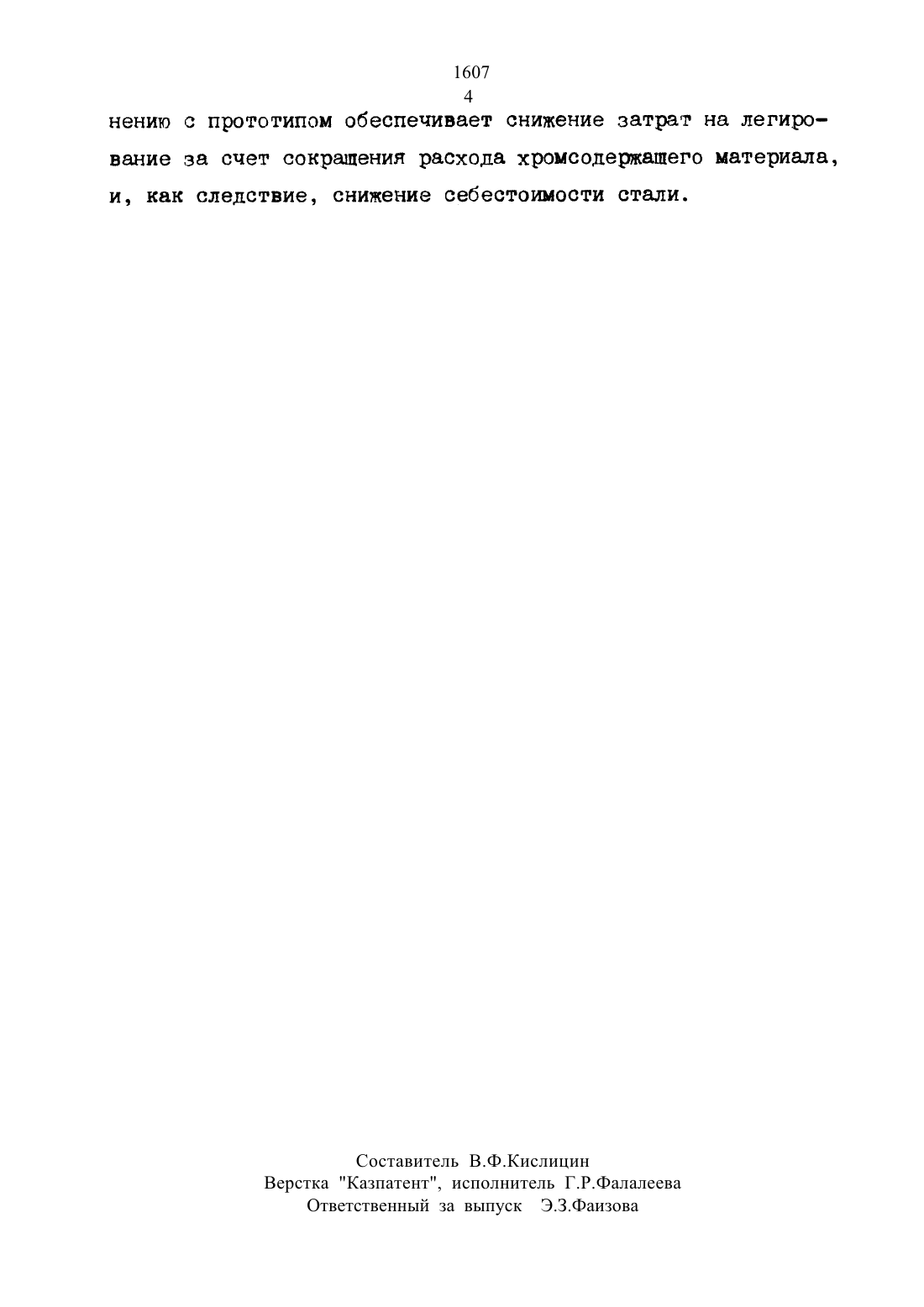

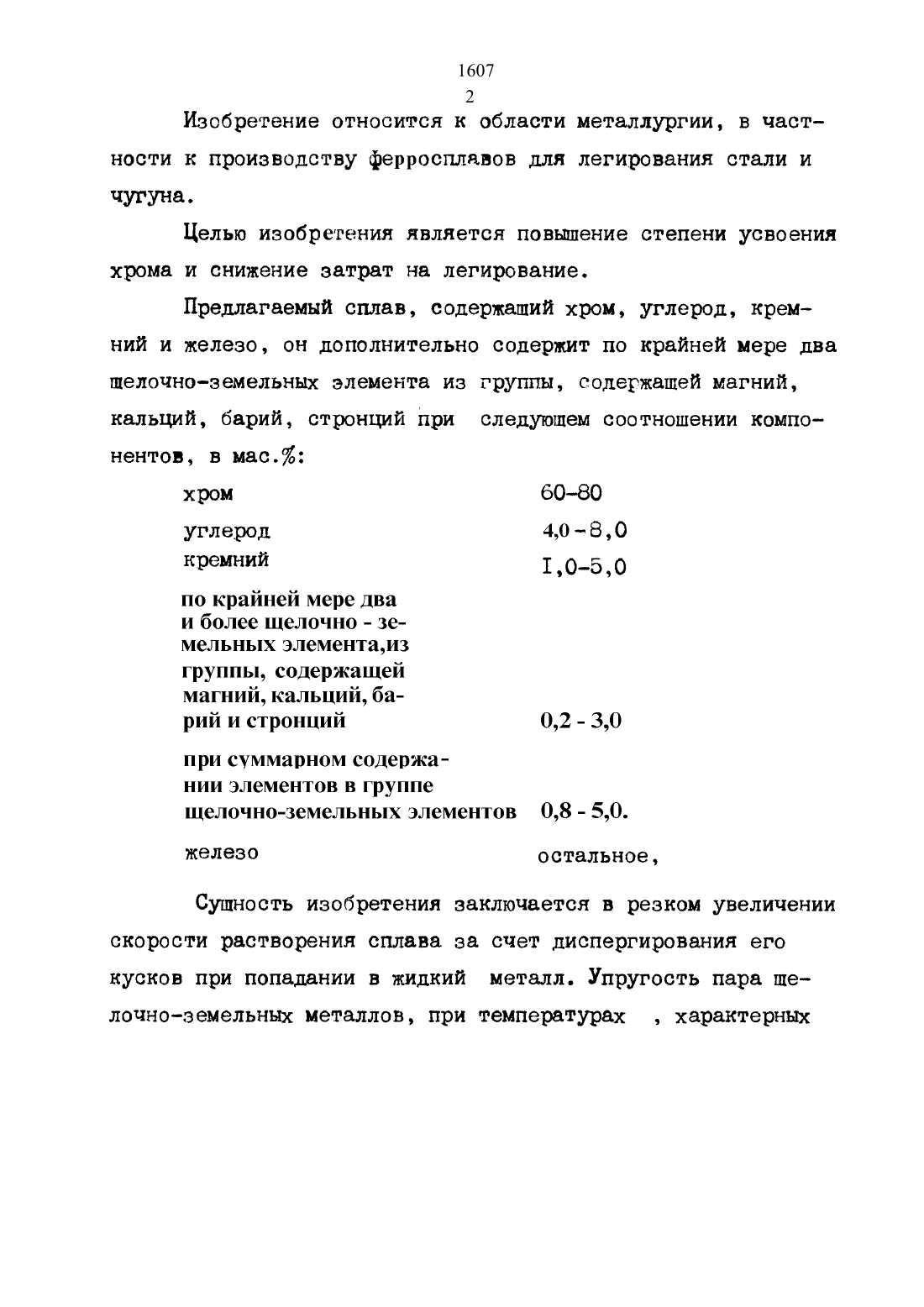

Сплав для легирования

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН( 57 ) Изобретение относится к области черной металлургии и может быть исполь зовано при производстве ферросплавов для легирования стали и чугуна. Целью изобретения является повышение степени усвоения хрома и снижениеСплав для легирования содержит хром , углерод , кремний и железо. Дополнительно сплав содержит по крайней мере два щелочно-земельных эле мента из группы, содержащей щелочно - земельные элементы магний. кальций, барий и стронций при следующем соотношении компонентов, мас.хром 60,0430 0 углерод 4,О 8,О кремний 1,0-5,0 по крайней мере двабарий и стронций О 23 О при суммарном их содержании 0,8-5,0 ЖЭЛЭЗО остальное.(55). Авторское свидетельство СССР Ю 907080, кл.Авторское свидетельство СССР 11 926056, кл. С 22 С 35/00, 1978 2091(11) (э) 21 (61)1 ып 2 Изобретение относится к области металлургии, в част ности к производству ферросплавов для легирования стали и чугуна.Целью изобретения является повьппение степени усвоения хрома и снижение затрат на легирование.Предлагаемый сплав, содержащий хром, углерод, кремний и железо, он дополнительно содержит по крайней мере дващелочно-земельных элемента из группы, содержащей магний, кальций, барий, стронций при следующем соотношении компонентов, в мас. опо крайней мере два и более щелочно - земельных элементаизпри суммарном содержании элементов в группе щелочно-земельных элементов 0,8 - 5,0.ЖЭЛЭЭО остальное , Сущность изобретения заключается в резком увеличении скорости растворения сплава за счет диспергирования его кусков при попадании в жидкий металл. Упругость пара ше лочно-земельных металлов, при температурах характерныхдля жидкой стали (- 15 О 0160 ОС) выше атмосферногоДавления, поэтому пары разрывают кусок сплава на множество мелких частичек, чем ускоряют его растворениеИспытание сплава проводили при обработке стали мар ки ЗОХП, выплавляемой в индукционнпй печи, при температуре 160000. В качестве легирующих компонентов использовали сплав по прототипу и предлагаемый сплав.Предлагаемый сплав получали карботермическим способом непрерывны процессом в руднотермических печах. В качестве шихтовн материалвв использовали хромовую руду, коксик, известь и комплексные руды, содержащие барий, стронцийкаль ций магний. Например, в испытаниях использовали баритоцелеств товые руды месторождения Ауртам содержащие 18,2 Бш 50 Ч ,21,2 СаСОз , 27,4 шва , 14,6 32504.По расходу сплавов , весу металла и шлака, химическому анализу металла определяли степень усвоения хрома. Результаты испытаний приведены в таблАнализ данных таблицы показывает, что по сравнению с прототипом степень усвоения хрома повышается на 197.Таким образом, отличительными признаками заявляемого сплава для легирования в сравнении с прототипом является наличие в группе шелочноземельны элементов новым компонен тов Са, Ва, 32 и предлагаемое содержание всех компонентов сплава что позволяет повысить степень усвоения ведущего элемента легирующего сплава хрома.Повышение степени усвоения хрома в легируемом метал ле при ИСП 0 ЛЬЗ 0 В 8 НИИ СПЛЭВЗ предлагаемого СОСТЗВЗ ПО срав 1607 4 НЭНИЮ С ПРОТОТИПОМ обеспечивает СНИЖЗНИЭ затрат на легиро вание за счет сокращения расхода хромсодержашего материала, и, как следствие, снижение себестоимости стали.Составитель В.Ф.КИслицИн Верстка Казпатент, Исполнитель Г.Р.Фалалеева Ответственный за выпуск Э.3.ФаИз 0 ва
