Гайковерт

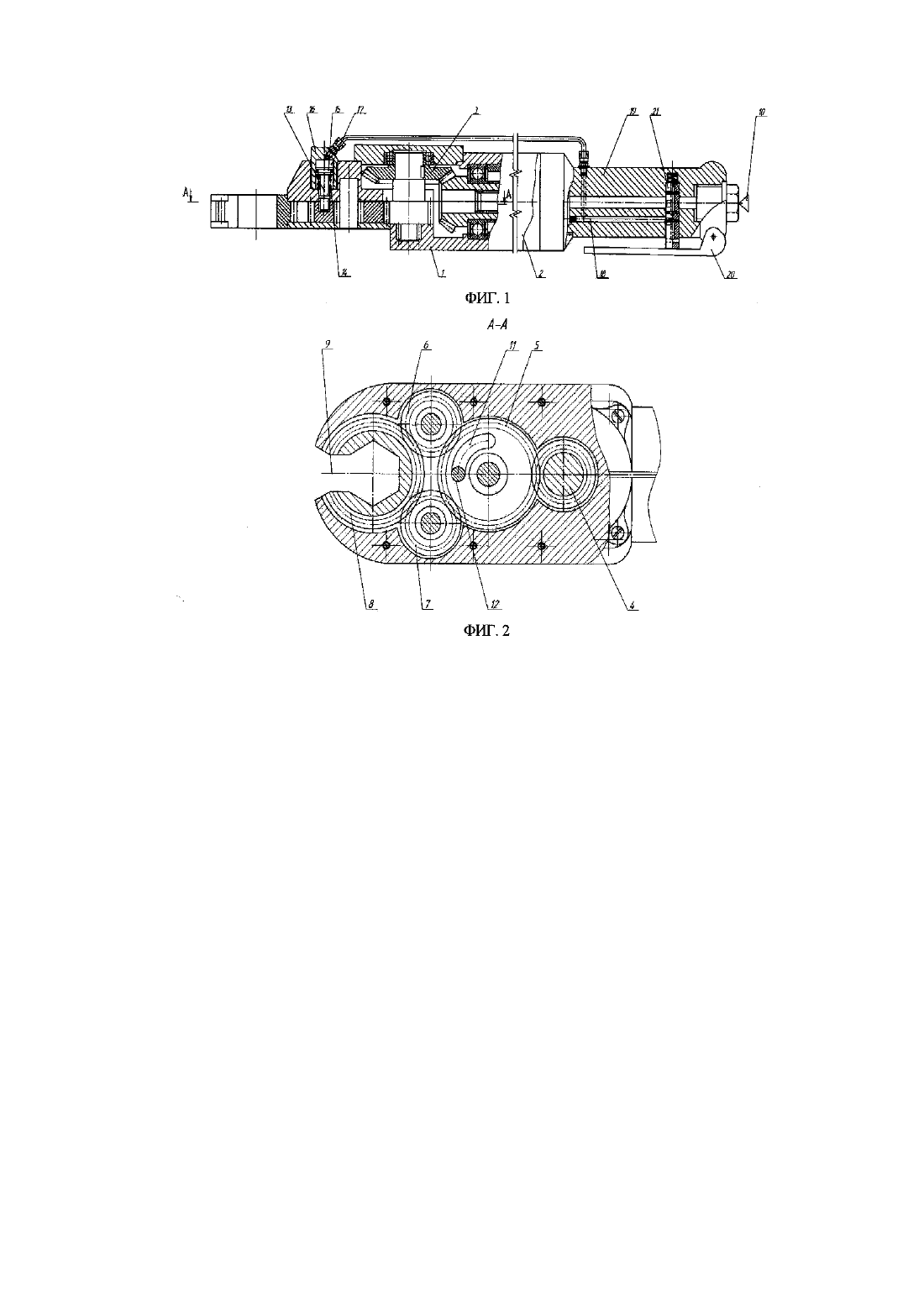

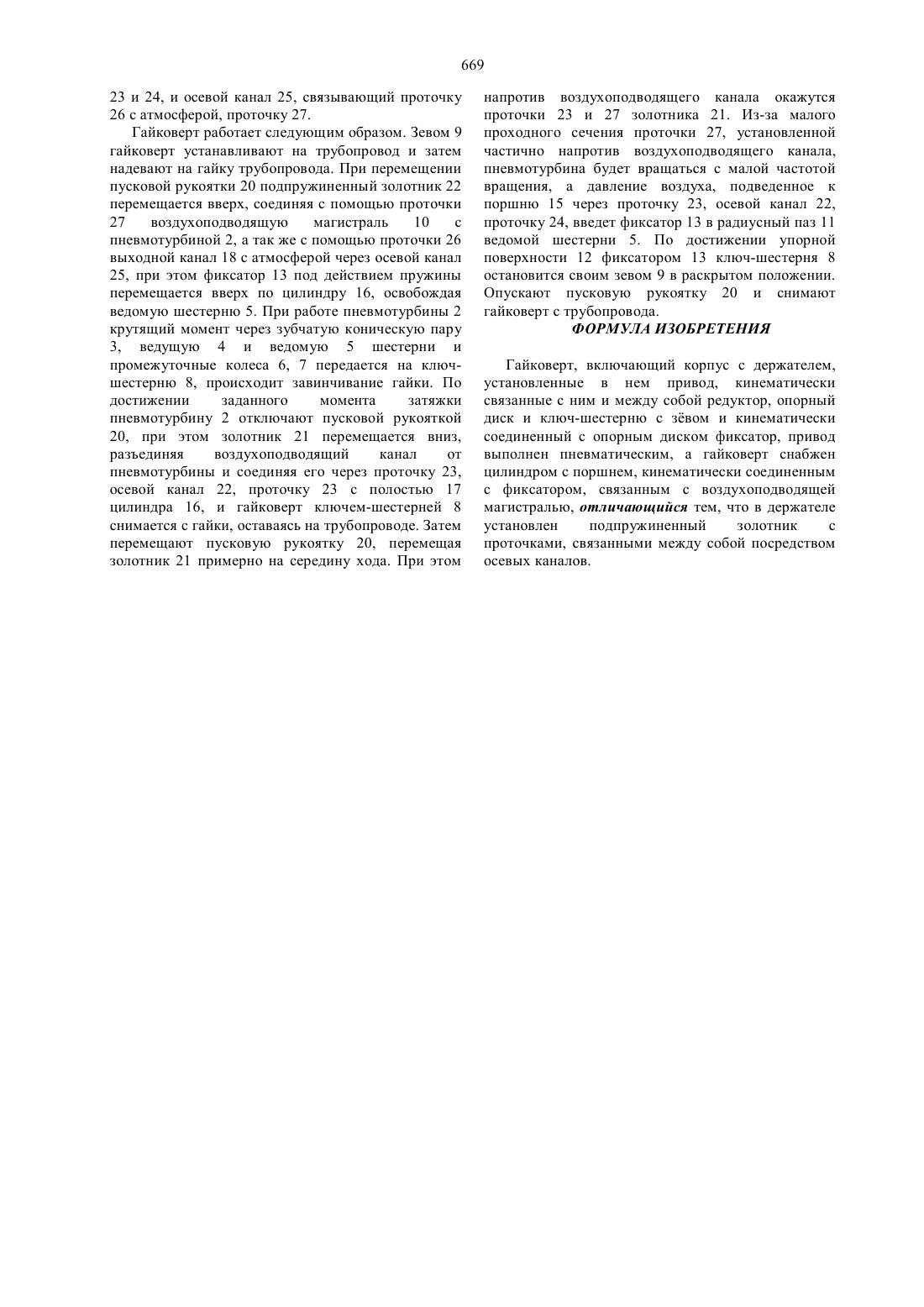

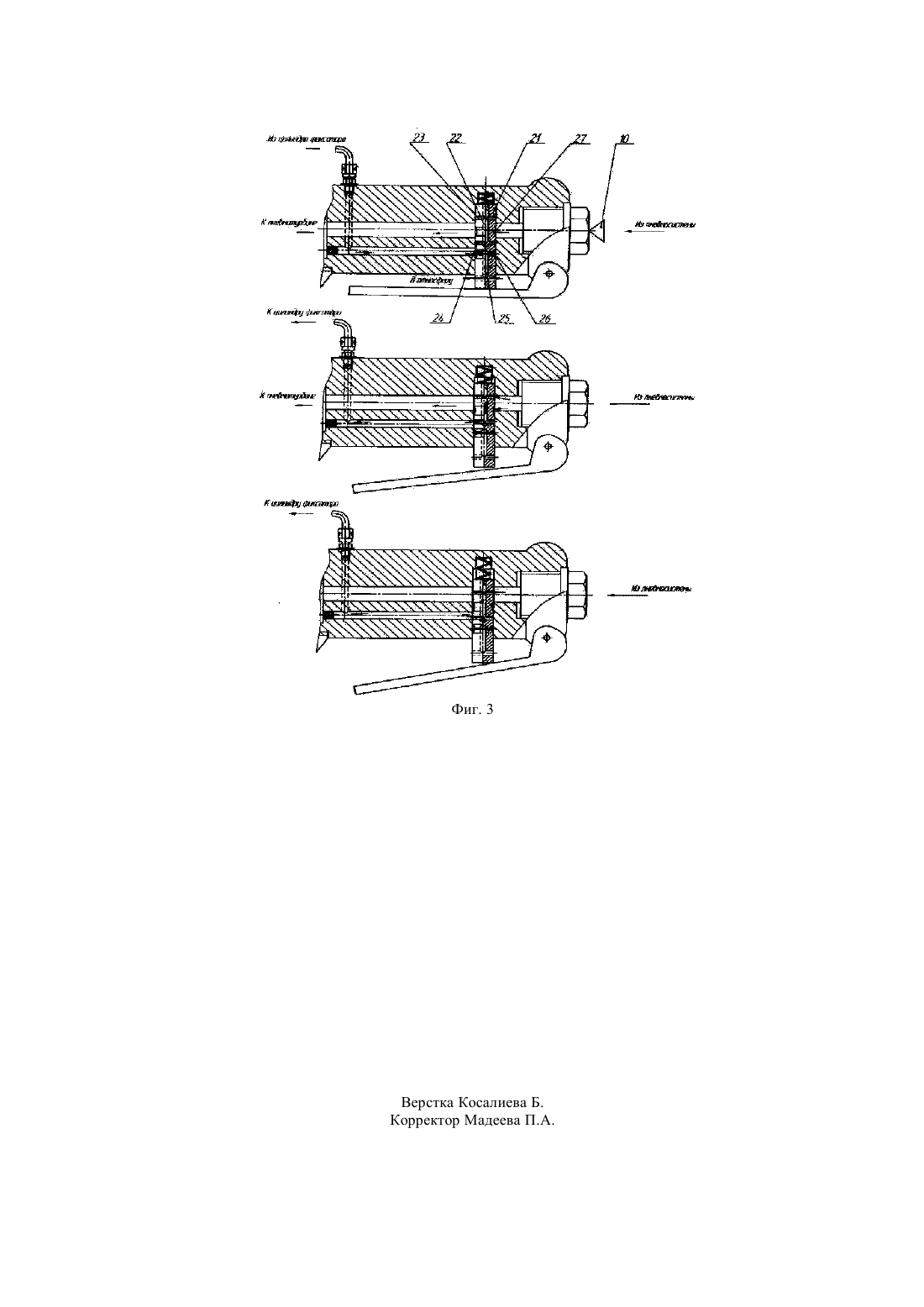

(51) 25 21/00 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ Полезная модель относится к машиностроению,в частности к инструментам для завинчивания или отвинчивания резьбовых соединений, например,гаек трубопроводов. Известен гайковерт, включающий корпус с держателем, установленные в нем привод,кинематически связанные с ним и между собой редуктор, опорный диск и ключ-шестерню с звом и кинематически соединенный с опорным диском фиксатор, привод выполнен пневматическим, а гайковерт снабжен цилиндром с поршнем,кинематически соединенным с фиксатором,связанным с цилиндром распределителем с дросселем для попеременного соединения привода и цилиндра с воздухоподводящей магистралью, (см. А.с.1825724, кл. В 25 В 21/00, 1980). Недостатком этого гайковерта является высокая трудоемкость при управлении фиксатором. Задача,решаемая полезной моделью,заключается в снижении трудоемкости работы с гайковертом. Технический результат от использования полезной модели достигается за счет того, что управление фиксатором происходит автоматически при перемещении золотника. Сущность полезной модели заключается в следующем предложен гайковерт, включающий снижении трудоемкости работы с гайковертом. Технический результат от использования полезной модели достигается за счет того, что управление фиксатором происходит автоматически при перемещении золотника. Предложен гайковерт,включающий корпус с держателем, установленные в нем привод, кинематически связанные с ним и между собой редуктор, опорный диск и ключшестерню с зевом и кинематически соединенный с опорным диском фиксатор, привод выполнен пневматическим, а гайковерт снабжен цилиндром с поршнем,кинематически соединенным с фиксатором, связанным с воздухоподводящей магистралью, отличающийся тем, что в держателе установлен подпружиненный золотник с проточками, связанными между собой посредством осевых каналов. корпус с держателем, установленные в нем привод,кинематически связанные с ним и между собой редуктор, опорный диск и ключ-шестерню с зевом и кинематически соединенный с опорным диском фиксатор, привод выполнен пневматическим, а гайковерт снабжен цилиндром с поршнем,кинематически соединенным с фиксатором,связанным с воздухоподводящей магистралью,отличающийся тем, что в держателе установлен подпружиненный золотник с проточками,связанными между собой посредством осевых каналов. На фиг. 1 показан общий вид гайковерта на фиг. 2 - сечение А-А гайковерта на фиг. 3 - схема работы золотника. Гайковерт включает в себя корпус 1,пневмотурбуну 2, зубчатую коническую пару 3,ведущую шестерню 4, ведомую шестерню 5,промежуточные зубчатые колеса 6 и 7, ключшестерню 8, имеющую зев 9, воздухоподводящая магистраль 10, радиусный паз 11 с опорной поверхностью 12, фиксатор 13 с пружиной 14,жестко связанные с поршнем 15 цилиндра 16,полость 17 которого пневматически связана с выходным каналом 18 держателя 19, пусковую рукоятку 20, подпружиненный золотник 21,имеющий осевой канал 22, связывающий проточки(72) Востров Андрей Юрьевич Чечеткина Анна Андреевна Дмитриев Михаил Петрович Лахов Василий Павлович(73) Республиканское государственное казенное предприятие Восточно-Казахстанский государственный технический университет им. Д.Серикбаева Министерства образования и науки Республики Казахстан(57) Полезная модель относится к машиностроению, в частности к инструментам для завинчивания или отвинчивания резьбовых соединений, например, гаек трубопроводов. Задача,решаемая полезной моделью, заключается в 669 23 и 24, и осевой канал 25, связывающий проточку 26 с атмосферой, проточку 27. Гайковерт работает следующим образом. Зевом 9 гайковерт устанавливают на трубопровод и затем надевают на гайку трубопровода. При перемещении пусковой рукоятки 20 подпружиненный золотник 22 перемещается вверх, соединяя с помощью проточки 27 воздухоподводящую магистраль 10 с пневмотурбиной 2, а так же с помощью проточки 26 выходной канал 18 с атмосферой через осевой канал 25, при этом фиксатор 13 под действием пружины перемещается вверх по цилиндру 16, освобождая ведомую шестерню 5. При работе пневмотурбины 2 крутящий момент через зубчатую коническую пару 3, ведущую 4 и ведомую 5 шестерни и промежуточные колеса 6, 7 передается на ключшестерню 8, происходит завинчивание гайки. По достижении заданного момента затяжки пневмотурбину 2 отключают пусковой рукояткой 20, при этом золотник 21 перемещается вниз,разъединяя воздухоподводящий канал от пневмотурбины и соединяя его через проточку 23,осевой канал 22, проточку 23 с полостью 17 цилиндра 16, и гайковерт ключем-шестерней 8 снимается с гайки, оставаясь на трубопроводе. Затем перемещают пусковую рукоятку 20, перемещая золотник 21 примерно на середину хода. При этом напротив воздухоподводящего канала окажутся проточки 23 и 27 золотника 21. Из-за малого проходного сечения проточки 27, установленной частично напротив воздухоподводящего канала,пневмотурбина будет вращаться с малой частотой вращения, а давление воздуха, подведенное к поршню 15 через проточку 23, осевой канал 22,проточку 24, введет фиксатор 13 в радиусный паз 11 ведомой шестерни 5. По достижении упорной поверхности 12 фиксатором 13 ключ-шестерня 8 остановится своим зевом 9 в раскрытом положении. Опускают пусковую рукоятку 20 и снимают гайковерт с трубопровода. ФОРМУЛА ИЗОБРЕТЕНИЯ Гайковерт, включающий корпус с держателем,установленные в нем привод, кинематически связанные с ним и между собой редуктор, опорный диск и ключ-шестерню с звом и кинематически соединенный с опорным диском фиксатор, привод выполнен пневматическим, а гайковерт снабжен цилиндром с поршнем, кинематически соединенным с фиксатором, связанным с воздухоподводящей магистралью, отличающийся тем, что в держателе установлен подпружиненный золотник с проточками, связанными между собой посредством осевых каналов.
