Композитный опорный профиль

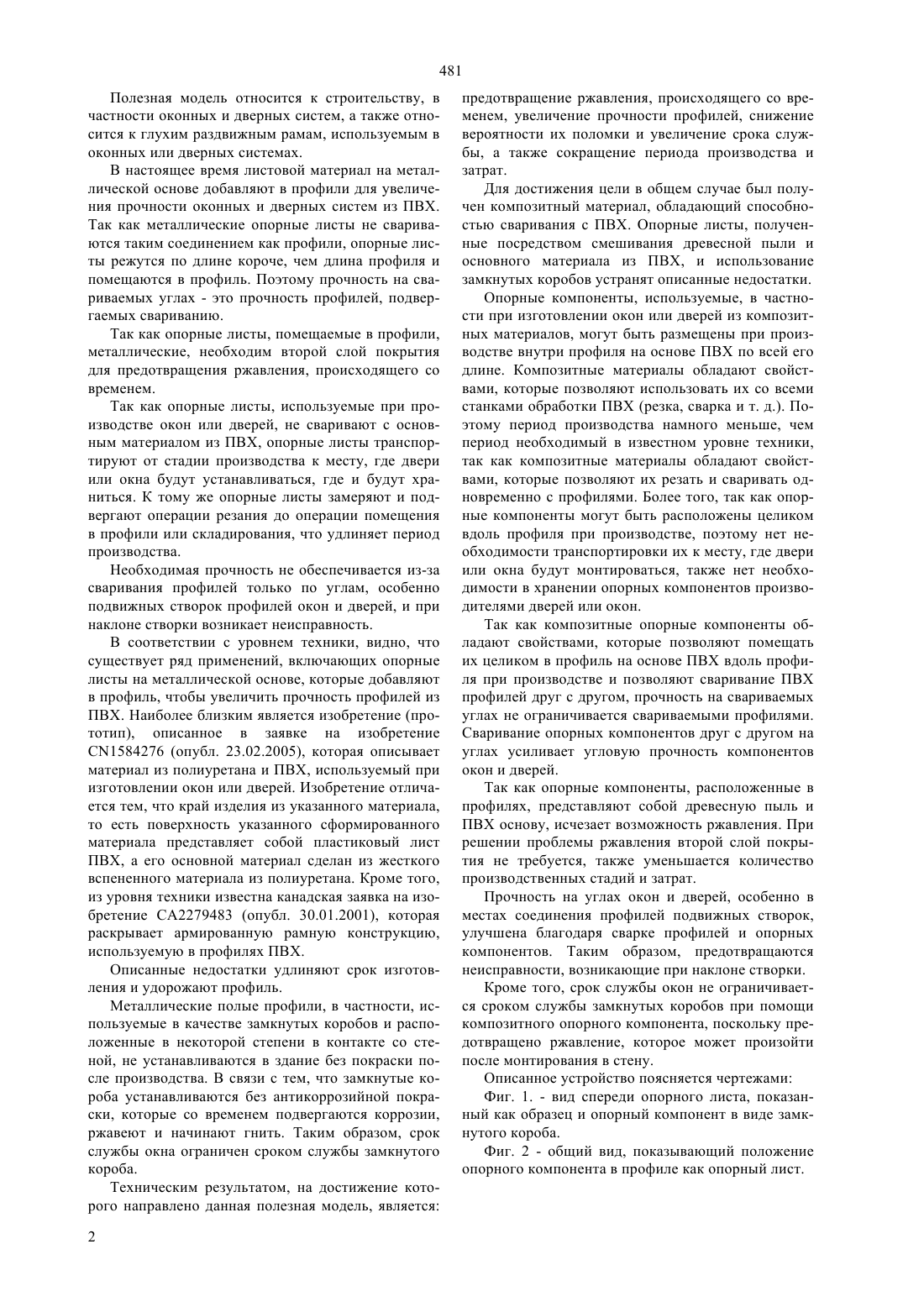

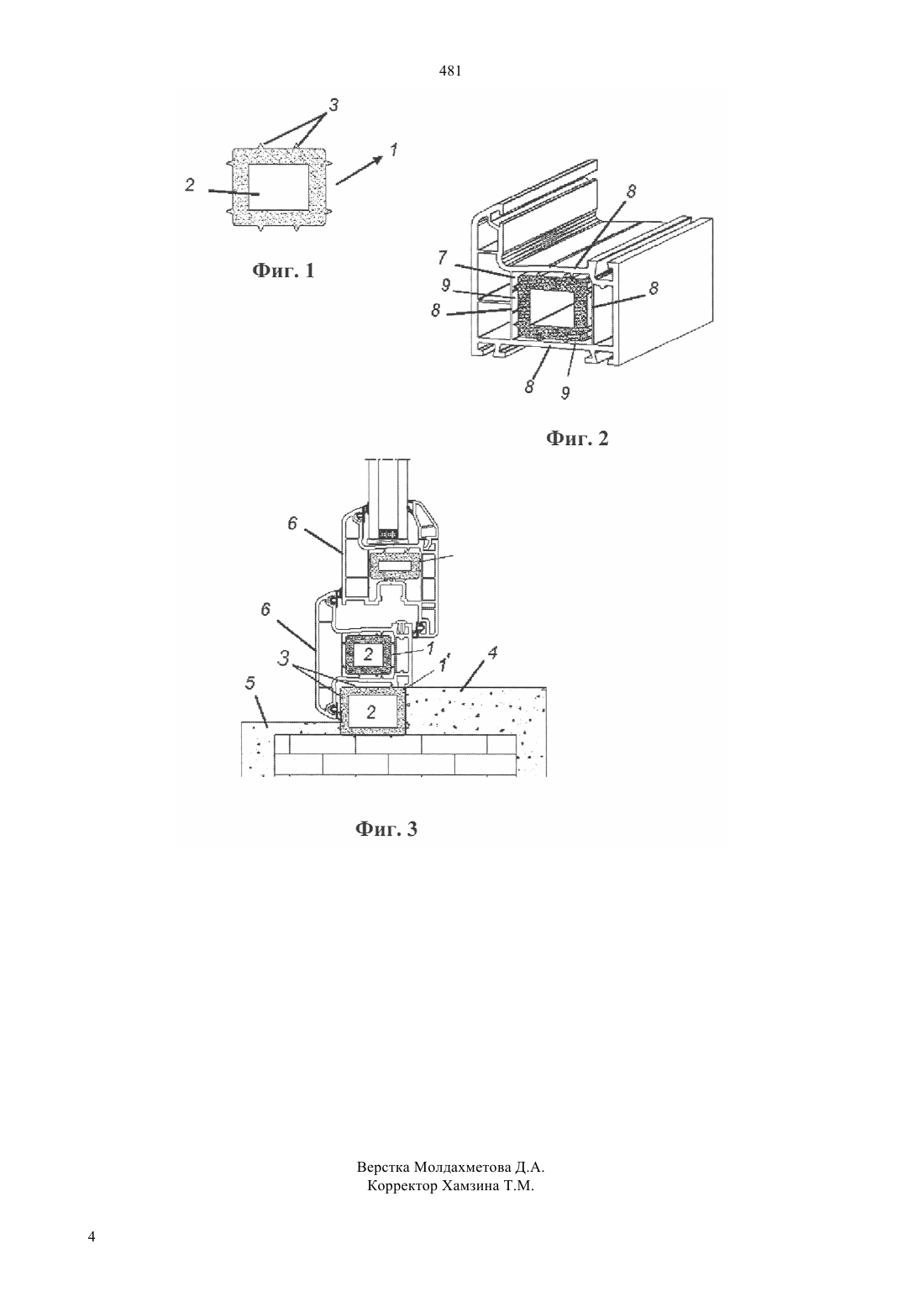

(51) Е 06 В 1/02 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ или в качестве опорных листов или глухих раздвижных рам, обеспечивающих сокращение периода производства и предотвращение ржавления, происходящего со временем, причем нет необходимости транспортировки их к месту, где двери или окна будут монтироваться, нет необходимости в хранении опорных компонентов производителями дверей или окон, так как опорные компоненты могут быть расположены целиком вдоль профиля при производстве, при этом полезная модель содержит опорный компонент из древесной пыли и ПВХ основы,который проходит вдоль всей длины профиля и расположен внутри указанного профиля, причем опорный элемент может быть в виде опорного листа или замкнутого короба.(73) АДОПЕН ПЛАСТИК ВЕ ИНСААТ САНАЙИ АНОНИМ СИРКЕТИ(57) Данная полезная модель относится к опорным компонентам, используемым в строительстве в качестве профилей оконных и дверных систем из ПВХ 481 Полезная модель относится к строительству, в частности оконных и дверных систем, а также относится к глухим раздвижным рамам, используемым в оконных или дверных системах. В настоящее время листовой материал на металлической основе добавляют в профили для увеличения прочности оконных и дверных систем из ПВХ. Так как металлические опорные листы не свариваются таким соединением как профили, опорные листы режутся по длине короче, чем длина профиля и помещаются в профиль. Поэтому прочность на свариваемых углах - это прочность профилей, подвергаемых свариванию. Так как опорные листы, помещаемые в профили,металлические, необходим второй слой покрытия для предотвращения ржавления, происходящего со временем. Так как опорные листы, используемые при производстве окон или дверей, не сваривают с основным материалом из ПВХ, опорные листы транспортируют от стадии производства к месту, где двери или окна будут устанавливаться, где и будут храниться. К тому же опорные листы замеряют и подвергают операции резания до операции помещения в профили или складирования, что удлиняет период производства. Необходимая прочность не обеспечивается из-за сваривания профилей только по углам, особенно подвижных створок профилей окон и дверей, и при наклоне створки возникает неисправность. В соответствии с уровнем техники, видно, что существует ряд применений, включающих опорные листы на металлической основе, которые добавляют в профиль, чтобы увеличить прочность профилей из ПВХ. Наиболее близким является изобретение (прототип), описанное в заявке на изобретение 1584276 (опубл. 23.02.2005), которая описывает материал из полиуретана и ПВХ, используемый при изготовлении окон или дверей. Изобретение отличается тем, что край изделия из указанного материала,то есть поверхность указанного сформированного материала представляет собой пластиковый лист ПВХ, а его основной материал сделан из жесткого вспененного материала из полиуретана. Кроме того,из уровня техники известна канадская заявка на изобретение СА 2279483 (опубл. 30.01.2001), которая раскрывает армированную рамную конструкцию,используемую в профилях ПВХ. Описанные недостатки удлиняют срок изготовления и удорожают профиль. Металлические полые профили, в частности, используемые в качестве замкнутых коробов и расположенные в некоторой степени в контакте со стеной, не устанавливаются в здание без покраски после производства. В связи с тем, что замкнутые короба устанавливаются без антикоррозийной покраски, которые со временем подвергаются коррозии,ржавеют и начинают гнить. Таким образом, срок службы окна ограничен сроком службы замкнутого короба. Техническим результатом, на достижение которого направлено данная полезная модель, является 2 предотвращение ржавления, происходящего со временем, увеличение прочности профилей, снижение вероятности их поломки и увеличение срока службы, а также сокращение периода производства и затрат. Для достижения цели в общем случае был получен композитный материал, обладающий способностью сваривания с ПВХ. Опорные листы, полученные посредством смешивания древесной пыли и основного материала из ПВХ, и использование замкнутых коробов устранят описанные недостатки. Опорные компоненты, используемые, в частности при изготовлении окон или дверей из композитных материалов, могут быть размещены при производстве внутри профиля на основе ПВХ по всей его длине. Композитные материалы обладают свойствами, которые позволяют использовать их со всеми станками обработки ПВХ (резка, сварка и т. д.). Поэтому период производства намного меньше, чем период необходимый в известном уровне техники,так как композитные материалы обладают свойствами, которые позволяют их резать и сваривать одновременно с профилями. Более того, так как опорные компоненты могут быть расположены целиком вдоль профиля при производстве, поэтому нет необходимости транспортировки их к месту, где двери или окна будут монтироваться, также нет необходимости в хранении опорных компонентов производителями дверей или окон. Так как композитные опорные компоненты обладают свойствами, которые позволяют помещать их целиком в профиль на основе ПВХ вдоль профиля при производстве и позволяют сваривание ПВХ профилей друг с другом, прочность на свариваемых углах не ограничивается свариваемыми профилями. Сваривание опорных компонентов друг с другом на углах усиливает угловую прочность компонентов окон и дверей. Так как опорные компоненты, расположенные в профилях, представляют собой древесную пыль и ПВХ основу, исчезает возможность ржавления. При решении проблемы ржавления второй слой покрытия не требуется, также уменьшается количество производственных стадий и затрат. Прочность на углах окон и дверей, особенно в местах соединения профилей подвижных створок,улучшена благодаря сварке профилей и опорных компонентов. Таким образом, предотвращаются неисправности, возникающие при наклоне створки. Кроме того, срок службы окон не ограничивается сроком службы замкнутых коробов при помощи композитного опорного компонента, поскольку предотвращено ржавление, которое может произойти после монтирования в стену. Описанное устройство поясняется чертежами Фиг. 1. - вид спереди опорного листа, показанный как образец и опорный компонент в виде замкнутого короба. Фиг. 2 - общий вид, показывающий положение опорного компонента в профиле как опорный лист. 481 Фиг. 3 - изображение, показывающее опорный лист в оконной системе и опорные компоненты,используемые в виде замкнутого короба. На предложенных фиг. указаны следующие элементы 1. Опорный компонент. 1. Опорный компонент, используемый в виде замкнутого короба. 2. Пустое пространство. 3. Выступы. 4. Внутренняя штукатурка. 5. Внешняя штукатурка. 6. Профили. 7. Внутренний объем профиля. 8. Граница внутреннего объема профиля. 9. Пустые пространства. Предлагаемая конструкция содержит следующие элементы Фиг. 1 - вид спереди опорного листа, показанный как образец и опорный компонент (1), используемый в качестве замкнутого короба. На этом виде показано поперечное сечение опорного компонента(1), используемого в виде замкнутого короба. Имеется пустое пространство (2) в опорном компоненте(1). Пустое пространство (2) имеет форму прямоугольника. Пустое пространство (2) может служить для звукоизоляции и теплоизоляции там, где оно расположено. Выступы (3), сужающиеся по направлению вперед в форме треугольника, сформированы на внешней части опорного компонента (1). Указанные выступы (3) выполняют различные функции в зависимости от места их расположения на опорном компоненте (1). Выступы (3) обеспечивают лучшее прилегание опорного компонента (1), используемого в качестве замкнутого короба, к внутренней штукатурке (4) и внешней штукатурке (5). Опорные компоненты (1), расположенные во внутренних объемах (7), сформированных внутри профилей (6), предотвращают контакт поверхности между выступами (3) и границей (8) внутреннего объема профиля в опорных компонентах (1). Фиг. 2 - общий вид, показывающий положение опорного компонента (1) в профиле (6) в виде опорного листа. Как можно заметить, опорный компонент (1) проходит вдоль профиля (6) опорного компонента (1), Пустые пространства (9) сформированы на четырех сторонах между границей (8) внутреннего объема профиля и опорным компонентом (1). ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Опорный компонент, используемый в профилях в оконных и дверных системах, отличающийся тем, что проходит внутри вдоль всей длины профиля и выполнен из древесной пыли и П основы. 2. Опорный компонент по п. 1, отличающийся тем, что имеет форму пластины. 3. Опорный компонент по п.1, отличающийся тем, что имеем форму замкнутого короба. 4. Опорный компонент по п.1, отличающийся тем, что имеет внутри пустое пространство. 5. Опорный компонент по любому из пп. 1-4. отличающийся тем, что имеет выступы на внешней части.
