Устройство позиционирования инструмента для заливки универсальным заполнителем заколонного пространства

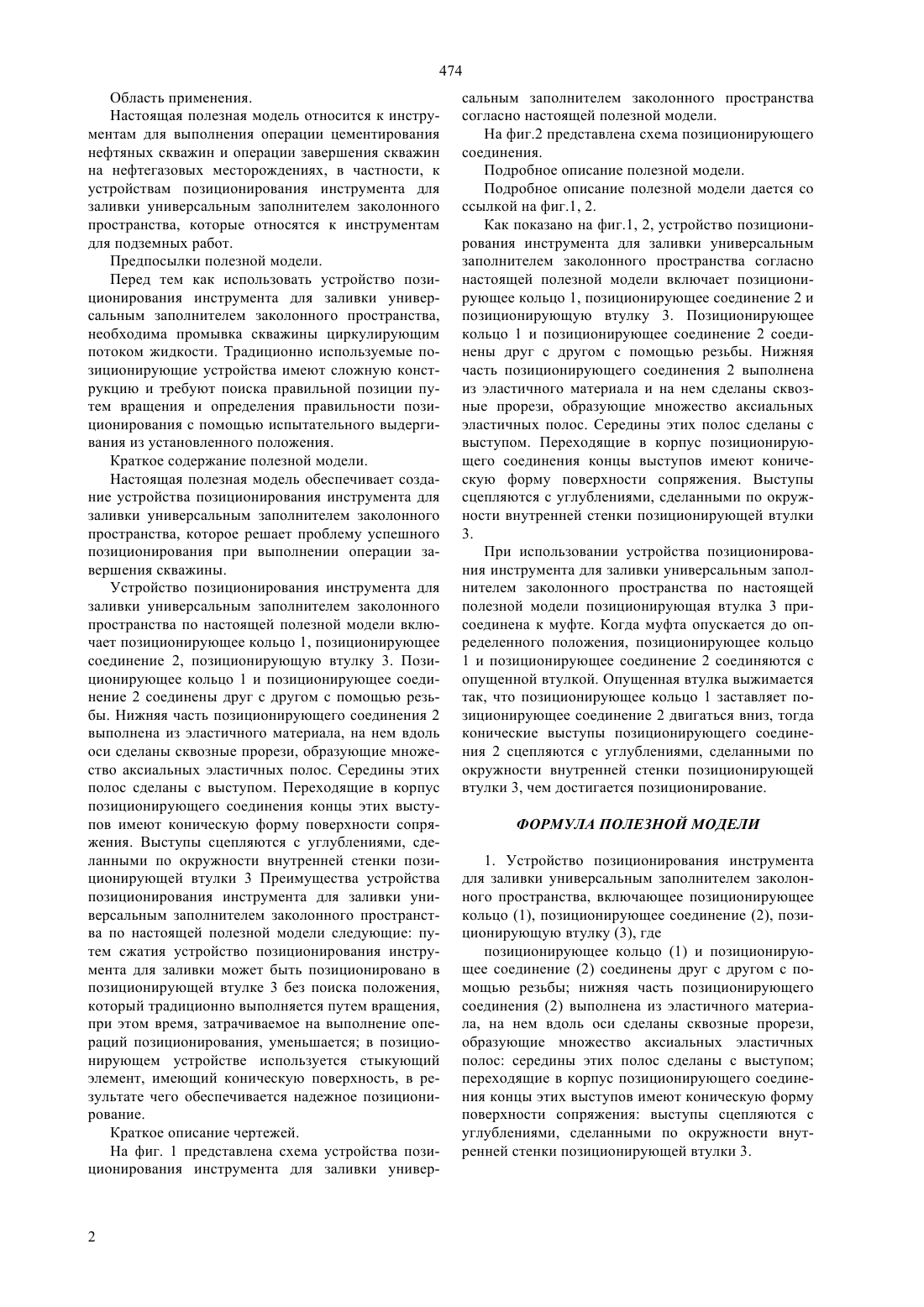

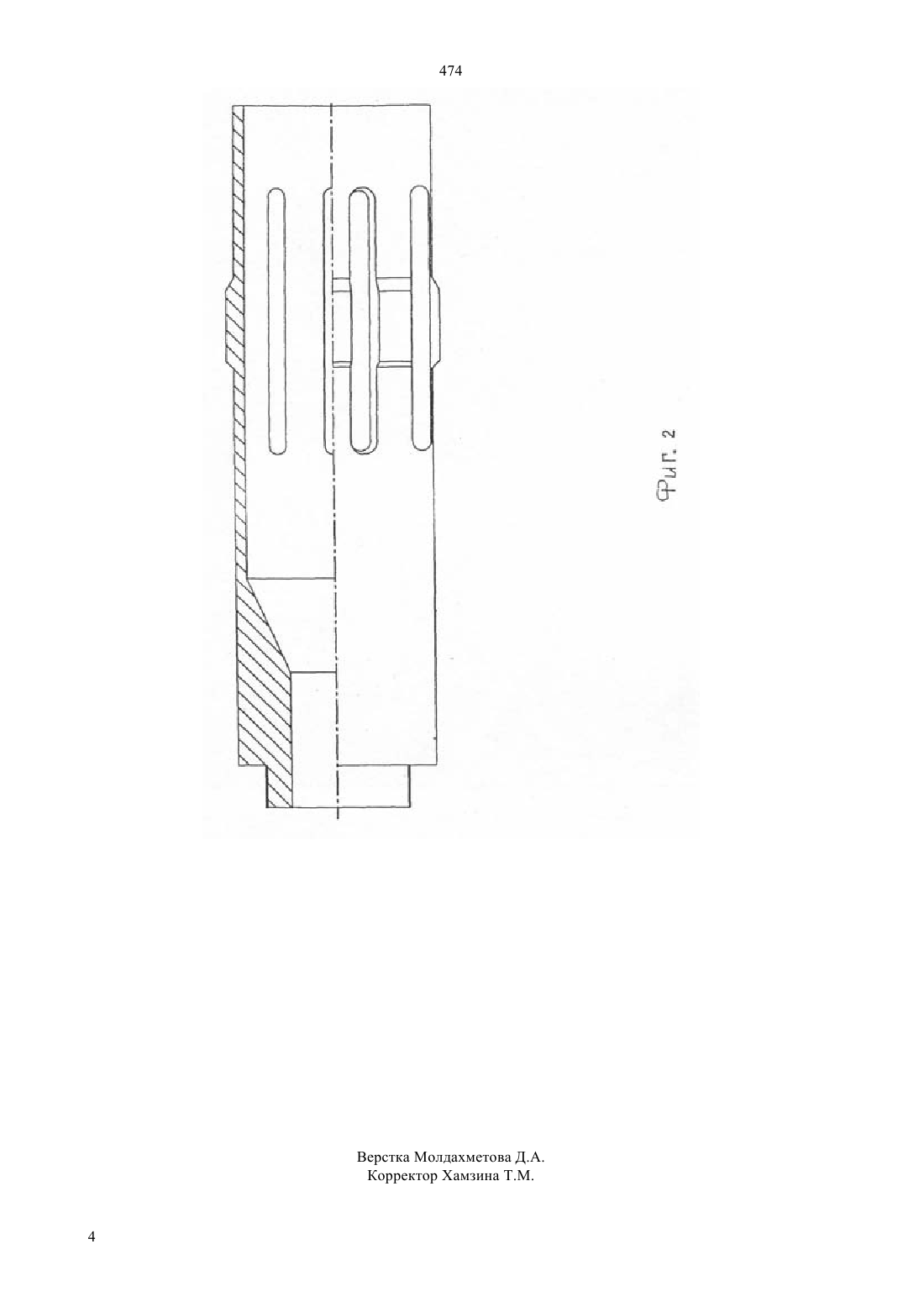

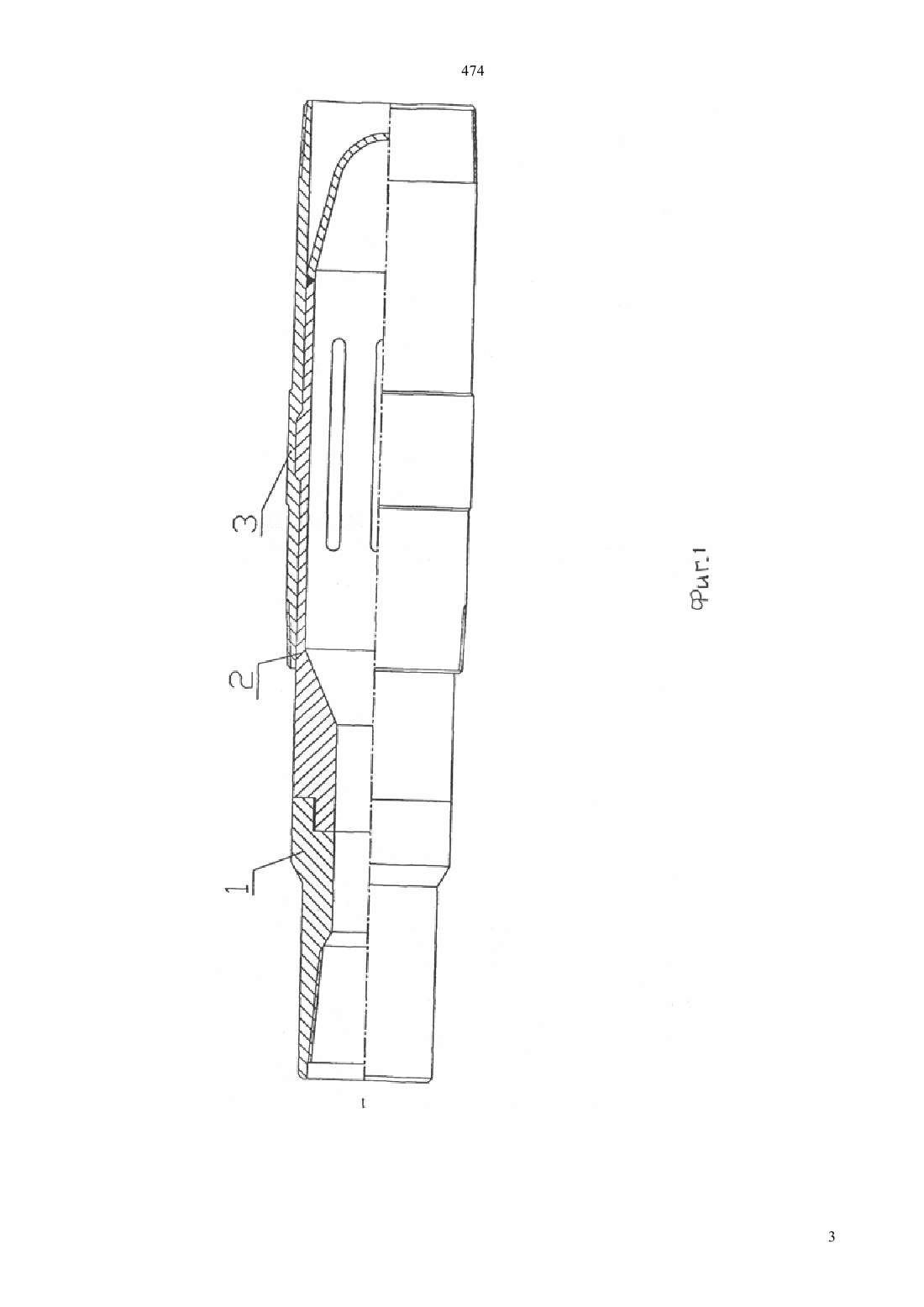

(51) Е 21 В 33/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ ного материала, на нем вдоль оси сделаны сквозные прорези, образующие множество аксиальных эластичных полос. Середины этих полос сделаны с выступом. Переходящие в корпус позиционирующего соединения концы этих выступов имеют коническую форму поверхности сопряжения. Выступы сцепляются с углублениями, сделанными по окружности внутренней стенки позиционирующей втулки 3. При использовании устройства позиционирования инструмента для заливки универсальным заполнителем заколонного пространства по настоящей полезной модели позиционирующая втулка 3 присоединена к муфте. Когда муфта опускается до определенного положения, позиционирующее кольцо 1 и позиционирующее соединение 2 соединяются с опущенной втулкой. Опущенная втулка выжимается так, что позиционирующее кольцо 1 заставляет позиционирующее соединение 2 двигаться вниз, тогда конические выступы позиционирующего соединения 2 сцепляются с углублениями, сделанными по окружности внутренней стенки позиционирующей втулки 3, чем достигается позиционирование.(73) ДРИЛЛИНГ ТЕКНОЛОДЖИ РИСЕРЧ ИНСТИТУТ КСИНЬЯНЬ ПЕТРОЛЕУМ АДМИНИСТРЕЙШН БЮРО(54) УСТРОЙСТВО ПОЗИЦИОНИРОВАНИЯ ИНСТРУМЕНТА ДЛЯ ЗАЛИВКИ УНИВЕРСАЛЬНЫМ ЗАПОЛНИТЕЛЕМ ЗАКОЛОННОГО ПРОСТРАНСТВА(57) В настоящей полезной модели описано устройство позиционирования инструмента для заливки универсальным заполнителем заколонного пространства, которое включает позиционирующее кольцо 1, позиционирующее соединение 2, позиционирующую втулку 3. Позиционирующее кольцо 1 и позиционирующее соединение 2 соединены друг с другом с помощью резьбы. Нижняя часть позиционирующего соединения 2 выполнена из эластич 474 Область применения. Настоящая полезная модель относится к инструментам для выполнения операции цементирования нефтяных скважин и операции завершения скважин на нефтегазовых месторождениях, в частности, к устройствам позиционирования инструмента для заливки универсальным заполнителем заколонного пространства, которые относятся к инструментам для подземных работ. Предпосылки полезной модели. Перед тем как использовать устройство позиционирования инструмента для заливки универсальным заполнителем заколонного пространства,необходима промывка скважины циркулирующим потоком жидкости. Традиционно используемые позиционирующие устройства имеют сложную конструкцию и требуют поиска правильной позиции путем вращения и определения правильности позиционирования с помощью испытательного выдергивания из установленного положения. Краткое содержание полезной модели. Настоящая полезная модель обеспечивает создание устройства позиционирования инструмента для заливки универсальным заполнителем заколонного пространства, которое решает проблему успешного позиционирования при выполнении операции завершения скважины. Устройство позиционирования инструмента для заливки универсальным заполнителем заколонного пространства по настоящей полезной модели включает позиционирующее кольцо 1, позиционирующее соединение 2, позиционирующую втулку 3. Позиционирующее кольцо 1 и позиционирующее соединение 2 соединены друг с другом с помощью резьбы. Нижняя часть позиционирующего соединения 2 выполнена из эластичного материала, на нем вдоль оси сделаны сквозные прорези, образующие множество аксиальных эластичных полос. Середины этих полос сделаны с выступом. Переходящие в корпус позиционирующего соединения концы этих выступов имеют коническую форму поверхности сопряжения. Выступы сцепляются с углублениями, сделанными по окружности внутренней стенки позиционирующей втулки 3 Преимущества устройства позиционирования инструмента для заливки универсальным заполнителем заколонного пространства по настоящей полезной модели следующие путем сжатия устройство позиционирования инструмента для заливки может быть позиционировано в позиционирующей втулке 3 без поиска положения,который традиционно выполняется путем вращения,при этом время, затрачиваемое на выполнение операций позиционирования, уменьшается в позиционирующем устройстве используется стыкующий элемент, имеющий коническую поверхность, в результате чего обеспечивается надежное позиционирование. Краткое описание чертежей. На фиг. 1 представлена схема устройства позиционирования инструмента для заливки универ 2 сальным заполнителем заколонного пространства согласно настоящей полезной модели. На фиг.2 представлена схема позиционирующего соединения. Подробное описание полезной модели. Подробное описание полезной модели дается со ссылкой на фиг.1, 2. Как показано на фиг.1, 2, устройство позиционирования инструмента для заливки универсальным заполнителем заколонного пространства согласно настоящей полезной модели включает позиционирующее кольцо 1, позиционирующее соединение 2 и позиционирующую втулку 3. Позиционирующее кольцо 1 и позиционирующее соединение 2 соединены друг с другом с помощью резьбы. Нижняя часть позиционирующего соединения 2 выполнена из эластичного материала и на нем сделаны сквозные прорези, образующие множество аксиальных эластичных полос. Середины этих полос сделаны с выступом. Переходящие в корпус позиционирующего соединения концы выступов имеют коническую форму поверхности сопряжения. Выступы сцепляются с углублениями, сделанными по окружности внутренней стенки позиционирующей втулки 3. При использовании устройства позиционирования инструмента для заливки универсальным заполнителем заколонного пространства по настоящей полезной модели позиционирующая втулка 3 присоединена к муфте. Когда муфта опускается до определенного положения, позиционирующее кольцо 1 и позиционирующее соединение 2 соединяются с опущенной втулкой. Опущенная втулка выжимается так, что позиционирующее кольцо 1 заставляет позиционирующее соединение 2 двигаться вниз, тогда конические выступы позиционирующего соединения 2 сцепляются с углублениями, сделанными по окружности внутренней стенки позиционирующей втулки 3, чем достигается позиционирование. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Устройство позиционирования инструмента для заливки универсальным заполнителем заколонного пространства, включающее позиционирующее кольцо (1), позиционирующее соединение (2), позиционирующую втулку (3), где позиционирующее кольцо (1) и позиционирующее соединение (2) соединены друг с другом с помощью резьбы нижняя часть позиционирующего соединения (2) выполнена из эластичного материала, на нем вдоль оси сделаны сквозные прорези,образующие множество аксиальных эластичных полос середины этих полос сделаны с выступом переходящие в корпус позиционирующего соединения концы этих выступов имеют коническую форму поверхности сопряжения выступы сцепляются с углублениями, сделанными по окружности внутренней стенки позиционирующей втулки 3.
