Профильный лист для строительства (варианты)

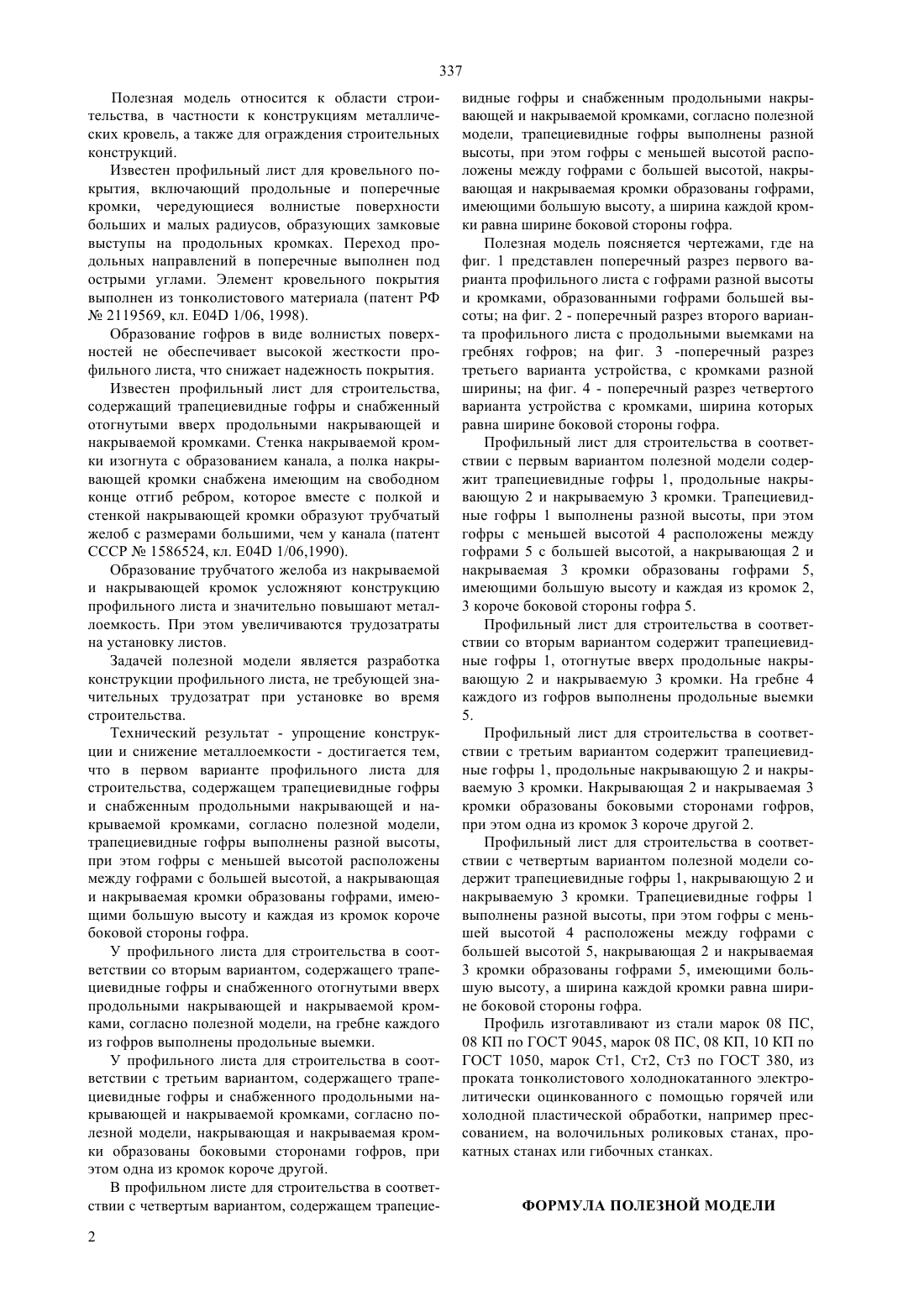

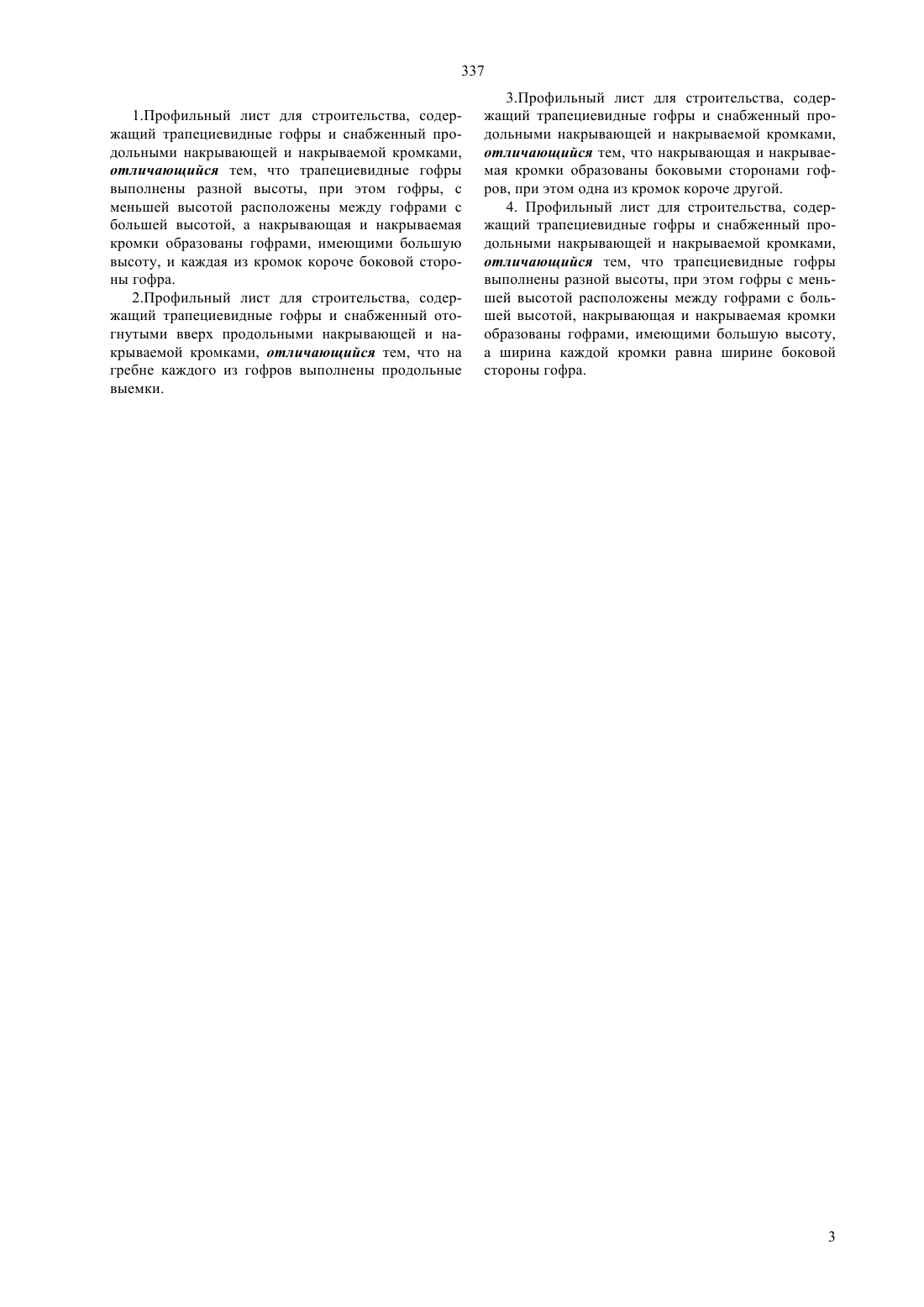

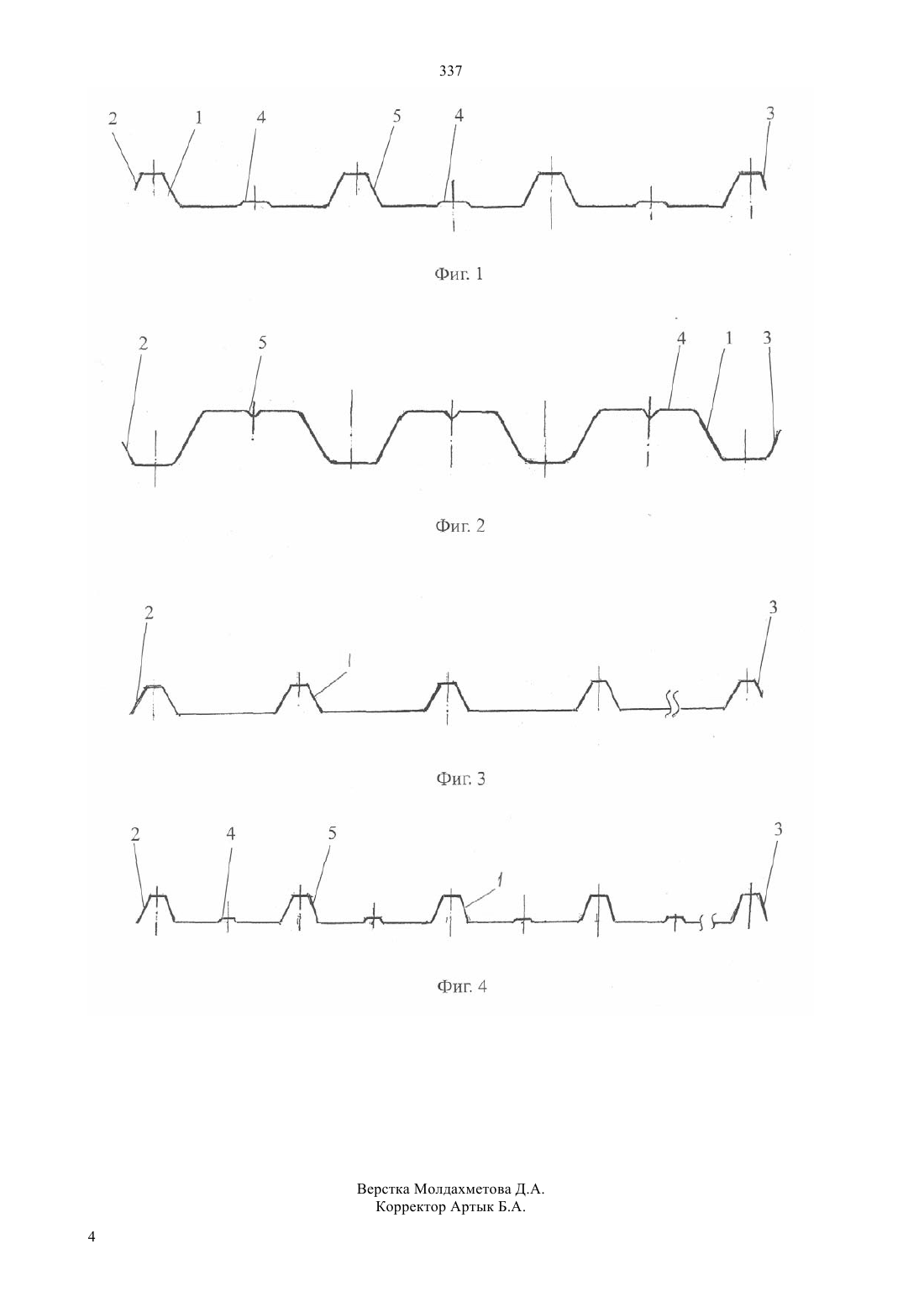

(51) 04 1/06 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ У профильного листа для строительства в соответствии со вторым вариантом, содержащего трапециевидные гофры и снабженного отогнутыми вверх продольными накрывающей и накрываемой кромками, согласно полезной модели, на гребне каждого из гофров выполнены продольные выемки. У профильного листа для строительства в соответствии с третьим вариантом, содержащего трапециевидные гофры и снабженного продольными накрывающей и накрываемой кромками, согласно полезной модели, накрывающая и накрываемая кромки образованы боковыми сторонами гофров, при этом одна из кромок короче другой. В профильном листе для строительства в соответствии с четвертым вариантом, содержащем трапециевидные гофры и снабженным продольными накрывающей и накрываемой кромками, согласно полезной модели, трапециевидные гофры выполнены разной высоты, при этом гофры с меньшей высотой расположены между гофрами с большей высотой, накрывающая и накрываемая кромки образованы гофрами, имеющими большую высоту, а ширина каждой кромки равна ширине боковой стороны гофра.(54) ПРОФИЛЬНЫЙ ЛИСТ ДЛЯ СТРОИТЕЛЬСТВА (ВАРИАНТЫ)(57) Полезная модель относится к области строительства, в частности к конструкциям металлических кровель. Технический результат - упрощение конструкции и снижение металлоемкости - достигается тем,что в первом варианте профильного листа для строительства, содержащем трапециевидные гофры и снабженным продольными накрывающей и накрываемой кромками, согласно полезной модели,трапециевидные гофры выполнены разной высоты,при этом гофры с меньшей высотой расположены между гофрами с большей высотой, а накрывающая и накрываемая кромки образованы гофрами, имеющими большую высоту и каждая из кромок короче боковой стороны гофра. 337 Полезная модель относится к области строительства, в частности к конструкциям металлических кровель, а также для ограждения строительных конструкций. Известен профильный лист для кровельного покрытия, включающий продольные и поперечные кромки, чередующиеся волнистые поверхности больших и малых радиусов, образующих замковые выступы на продольных кромках. Переход продольных направлений в поперечные выполнен под острыми углами. Элемент кровельного покрытия выполнен из тонколистового материала (патент РФ 2119569, кл. 04 1/06, 1998). Образование гофров в виде волнистых поверхностей не обеспечивает высокой жесткости профильного листа, что снижает надежность покрытия. Известен профильный лист для строительства,содержащий трапециевидные гофры и снабженный отогнутыми вверх продольными накрывающей и накрываемой кромками. Стенка накрываемой кромки изогнута с образованием канала, а полка накрывающей кромки снабжена имеющим на свободном конце отгиб ребром, которое вместе с полкой и стенкой накрывающей кромки образуют трубчатый желоб с размерами большими, чем у канала (патент СССР 1586524, кл. 04 1/06,1990). Образование трубчатого желоба из накрываемой и накрывающей кромок усложняют конструкцию профильного листа и значительно повышают металлоемкость. При этом увеличиваются трудозатраты на установку листов. Задачей полезной модели является разработка конструкции профильного листа, не требующей значительных трудозатрат при установке во время строительства. Технический результат - упрощение конструкции и снижение металлоемкости - достигается тем,что в первом варианте профильного листа для строительства, содержащем трапециевидные гофры и снабженным продольными накрывающей и накрываемой кромками, согласно полезной модели,трапециевидные гофры выполнены разной высоты,при этом гофры с меньшей высотой расположены между гофрами с большей высотой, а накрывающая и накрываемая кромки образованы гофрами, имеющими большую высоту и каждая из кромок короче боковой стороны гофра. У профильного листа для строительства в соответствии со вторым вариантом, содержащего трапециевидные гофры и снабженного отогнутыми вверх продольными накрывающей и накрываемой кромками, согласно полезной модели, на гребне каждого из гофров выполнены продольные выемки. У профильного листа для строительства в соответствии с третьим вариантом, содержащего трапециевидные гофры и снабженного продольными накрывающей и накрываемой кромками, согласно полезной модели, накрывающая и накрываемая кромки образованы боковыми сторонами гофров, при этом одна из кромок короче другой. В профильном листе для строительства в соответствии с четвертым вариантом, содержащем трапецие 2 видные гофры и снабженным продольными накрывающей и накрываемой кромками, согласно полезной модели, трапециевидные гофры выполнены разной высоты, при этом гофры с меньшей высотой расположены между гофрами с большей высотой, накрывающая и накрываемая кромки образованы гофрами,имеющими большую высоту, а ширина каждой кромки равна ширине боковой стороны гофра. Полезная модель поясняется чертежами, где на фиг. 1 представлен поперечный разрез первого варианта профильного листа с гофрами разной высоты и кромками, образованными гофрами большей высоты на фиг. 2 - поперечный разрез второго варианта профильного листа с продольными выемками на гребнях гофров на фиг. 3 -поперечный разрез третьего варианта устройства, с кромками разной ширины на фиг. 4 - поперечный разрез четвертого варианта устройства с кромками, ширина которых равна ширине боковой стороны гофра. Профильный лист для строительства в соответствии с первым вариантом полезной модели содержит трапециевидные гофры 1, продольные накрывающую 2 и накрываемую 3 кромки. Трапециевидные гофры 1 выполнены разной высоты, при этом гофры с меньшей высотой 4 расположены между гофрами 5 с большей высотой, а накрывающая 2 и накрываемая 3 кромки образованы гофрами 5,имеющими большую высоту и каждая из кромок 2,3 короче боковой стороны гофра 5. Профильный лист для строительства в соответствии со вторым вариантом содержит трапециевидные гофры 1, отогнутые вверх продольные накрывающую 2 и накрываемую 3 кромки. На гребне 4 каждого из гофров выполнены продольные выемки 5. Профильный лист для строительства в соответствии с третьим вариантом содержит трапециевидные гофры 1, продольные накрывающую 2 и накрываемую 3 кромки. Накрывающая 2 и накрываемая 3 кромки образованы боковыми сторонами гофров,при этом одна из кромок 3 короче другой 2. Профильный лист для строительства в соответствии с четвертым вариантом полезной модели содержит трапециевидные гофры 1, накрывающую 2 и накрываемую 3 кромки. Трапециевидные гофры 1 выполнены разной высоты, при этом гофры с меньшей высотой 4 расположены между гофрами с большей высотой 5, накрывающая 2 и накрываемая 3 кромки образованы гофрами 5, имеющими большую высоту, а ширина каждой кромки равна ширине боковой стороны гофра. Профиль изготавливают из стали марок 08 ПС,08 КП по ГОСТ 9045, марок 08 ПС, 08 КП, 10 КП по ГОСТ 1050, марок Ст 1, Ст 2, Ст 3 по ГОСТ 380, из проката тонколистового холоднокатанного электролитически оцинкованного с помощью горячей или холодной пластической обработки, например прессованием, на волочильных роликовых станах, прокатных станах или гибочных станках. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 337 1.Профильный лист для строительства, содержащий трапециевидные гофры и снабженный продольными накрывающей и накрываемой кромками,отличающийся тем, что трапециевидные гофры выполнены разной высоты, при этом гофры, с меньшей высотой расположены между гофрами с большей высотой, а накрывающая и накрываемая кромки образованы гофрами, имеющими большую высоту, и каждая из кромок короче боковой стороны гофра. 2.Профильный лист для строительства, содержащий трапециевидные гофры и снабженный отогнутыми вверх продольными накрывающей и накрываемой кромками, отличающийся тем, что на гребне каждого из гофров выполнены продольные выемки. 3.Профильный лист для строительства, содержащий трапециевидные гофры и снабженный продольными накрывающей и накрываемой кромками,отличающийся тем, что накрывающая и накрываемая кромки образованы боковыми сторонами гофров, при этом одна из кромок короче другой. 4. Профильный лист для строительства, содержащий трапециевидные гофры и снабженный продольными накрывающей и накрываемой кромками,отличающийся тем, что трапециевидные гофры выполнены разной высоты, при этом гофры с меньшей высотой расположены между гофрами с большей высотой, накрывающая и накрываемая кромки образованы гофрами, имеющими большую высоту,а ширина каждой кромки равна ширине боковой стороны гофра.
