Оголовок откачной скважины

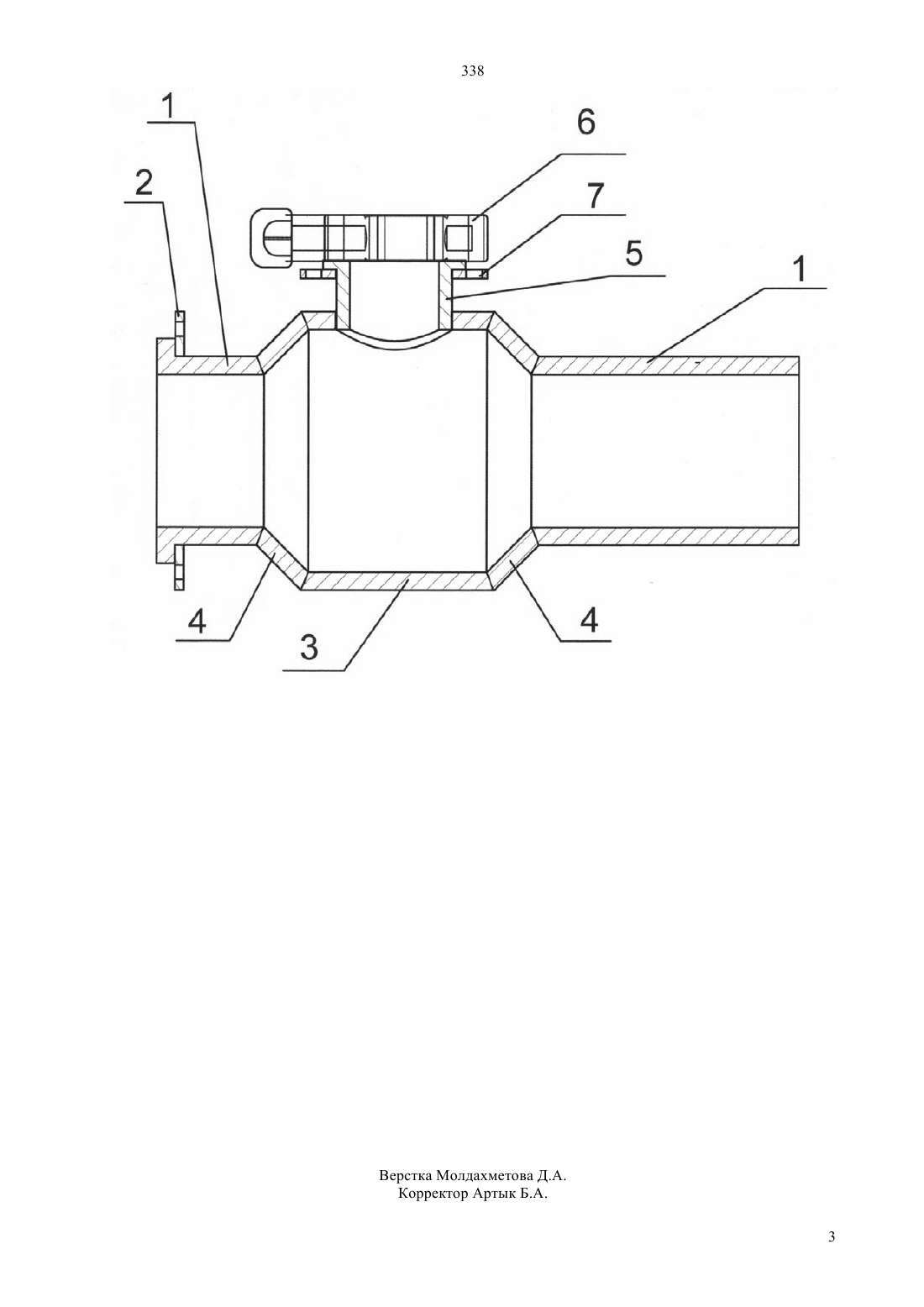

(51) 21 43/28 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ ремонтно-восстановительных работах (РВР) на технологических скважинах. Техническим результатом полезной модели является предотвращение пролива продуктивного раствора при выполнении ремонтных работ на откачных скважинах. Это достигается тем, что в оголовке откачной скважины, содержащем основную трубу и фланец,на основной трубе выполнен рабочий участок,имеющий верхний и нижний переходные диффузоры и центральную цилиндрическую часть с диаметром, превышающим в 1.5 раза диаметр основной трубы, причем, на центральной части рабочего участка установлен отводящий сгон,соединенный с задвижкой.(72) Дуйсебаев Бауржан Оразович Уваров Александр Дмитриевич Ахметов Мурат Абдрашитович Бейсеитов Даулетхан Алимханович(73) Товарищество с ограниченной ответственностью Горнорудная компания , Товарищество с ограниченной ответственностью Институт высоких технологий(56) Скворцов Д.И. (ред.) Справочник по геотехнологии урана. М. Энергоатомиздат, 1997(57) Полезная модель относится к добыче полезных ископаемых и может быть использована при 338 Полезная модель относится к добыче полезных ископаемых и может быть использована для предотвращения пролива продуктивного раствора на технологических скважинах при ремонтновосстановительных работах (РВР). Известно оборудование устья скважины, которое заключается в обвязке колонны труб устьевой арматурой, герметизирующей устье и обеспечивающей возможность раздельного движения рабочих агентов в трубах. Оборудование устья может осуществляться в зависимости от конкретных условий работы скважины. Все фланцевые соединения оголовка скважины изготавливаются заранее и оголовок собирается в зависимости от добываемого ископаемого в определенном порядке.(Арене В.Ж. Геотехнологические методы добычи полезных ископаемых, М. Недра, 1975, - с.93-94) Недостатком этого оголовка является то, что он служит только для устья серодобычной скважины, и не обеспечивает доступ к скважине при выполнении ремонтно-восстановительных работ (РВР). Известен также оголовок для откачных скважин,содержащий основную трубу и фланец (Скворцов Д.И. - ред. Справочник по геотехнологии урана. М. Энергоатомиздат, 1997, - с. 450). Недостатком этого оголовка является то, что происходит пролив продуктивного раствора при РВР на скважине,отсутствует доступ к скважине для выкачивания продуктивного раствора. Задачей полезной модели является создание оголовка, позволяющего осуществлять непрерывные ремонтные работы на откачных скважинах, не проливая продуктивный раствор. Это достигается тем, что в известном оголовке содержащим основную трубу и фланец, согласно полезной модели, на основной трубе выполнен рабочий участок, имеющий верхний и нижний переходные диффузоры и центральную цилиндрическую часть с диаметром, превышающим в 1.5 раза диаметр основной трубы, причем, на центральной части рабочего участка установлен отводящий сгон, соединенный с задвижкой. Предлагаемый оголовок представлен на чертеже. Оголовок содержит основную трубу 1, фланец 2,рабочий участок трубы 3, диффузоры 4,приваренные с обеих сторон к рабочему участку,сгон 5, задвижку 6, и соединительный фланец 7. Оголовок изготавливают следующим образом Заранее в мастерской на оголовке, в верхней его части, отступив 100 мм делят трубу на две части, и на них приваривают диффузоры с двух сторон. Увеличенную в 1,5 раза трубу длиной 400 мм приваривают к основной трубе, формируя рабочий участок трубы, затем к нему приваривают сгон для отвода раствора, на который с помощью фланца устанавливают запорную арматуру. После очередного проведения технических работ на скважине отсоединяют ее рабочий оголовок и изготовленный заранее оголовок описанной конструкции устанавливают на скважину, вместо снятого. Последующие РВР ведутся в обычном порядке без пролива продуктивного раствора. При ремонтных работах на скважине следует соединить оголовок скважины с мкостью для слива продуктивных растворов шлангами. Открывают задвижку 6, закрепленную фланцем 7, на сгоне 5 и продуктивный раствор за счет внутреннего давления в пласте артезианских вод сливается в емкость через шланги. Емкость изготавливается из материала ПВХ или из стекловолокна, после наполнения раствора в емкости, насосом его перекачивают в прицепную передвижную емкость большей вместимости, или закачивают в общую систему для продуктивного раствора, которая подает его в пескоотстойник на перерабатывающий комплекс Предлагаемый оголовок используют для предотвращения разлива продуктивного раствора при РВР. Он прост в эксплуатации и не требует больших материальных затрат. Кроме того, его использование предотвращает рекультивационные работы, которые требуют больших затрат. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Оголовок откачной скважины, содержащий основную трубу и фланец, отличающийся тем, что на основной трубе выполнен рабочий участок,имеющий верхний и нижний переходные диффузоры и центральную цилиндрическую часть с диаметром, превышающим в 1.5 раза диаметр основной трубы, причем, на центральной части рабочего участка установлен отводящий сгон,соединенный с задвижкой.
