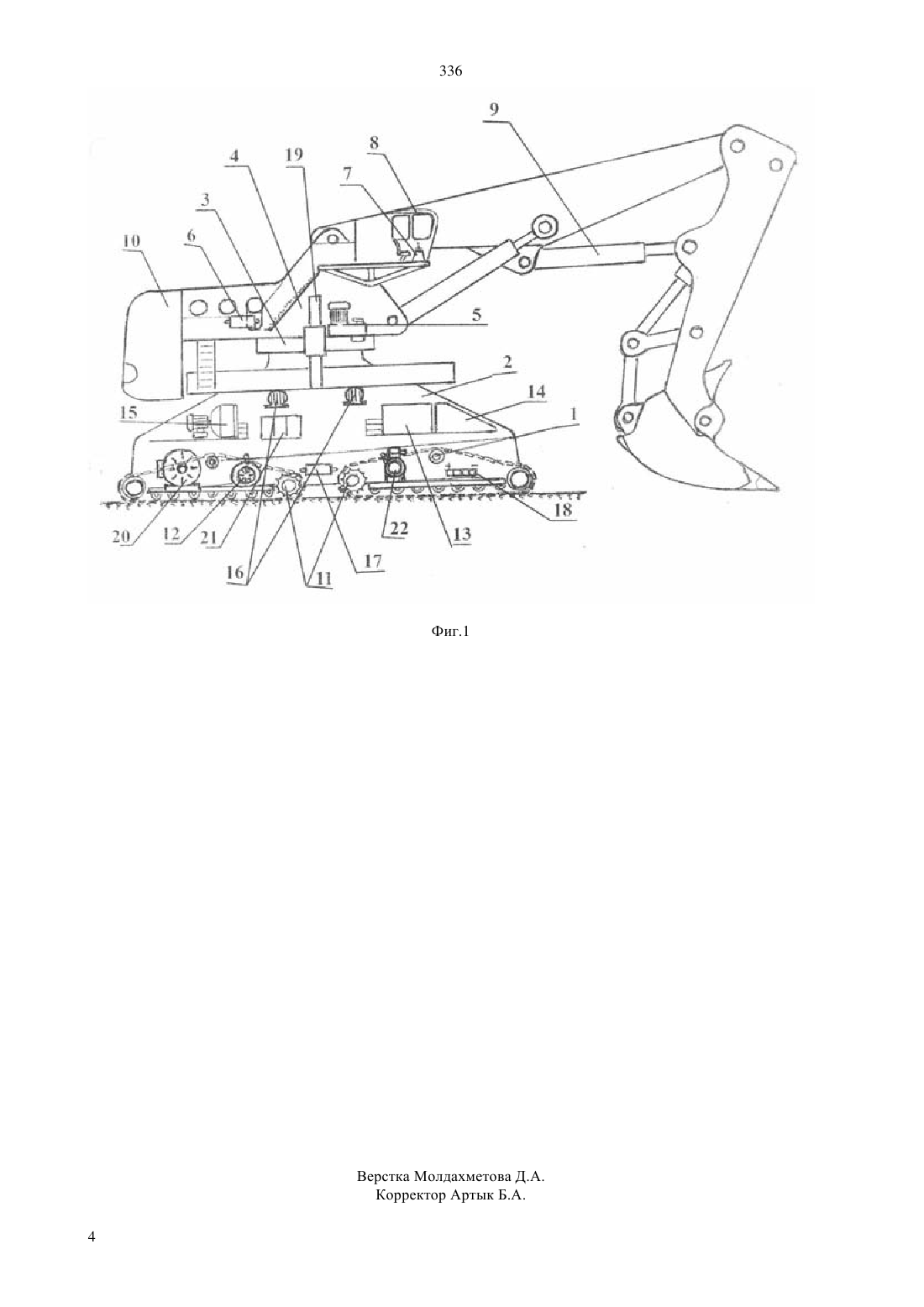

Гидравлический экскаватор

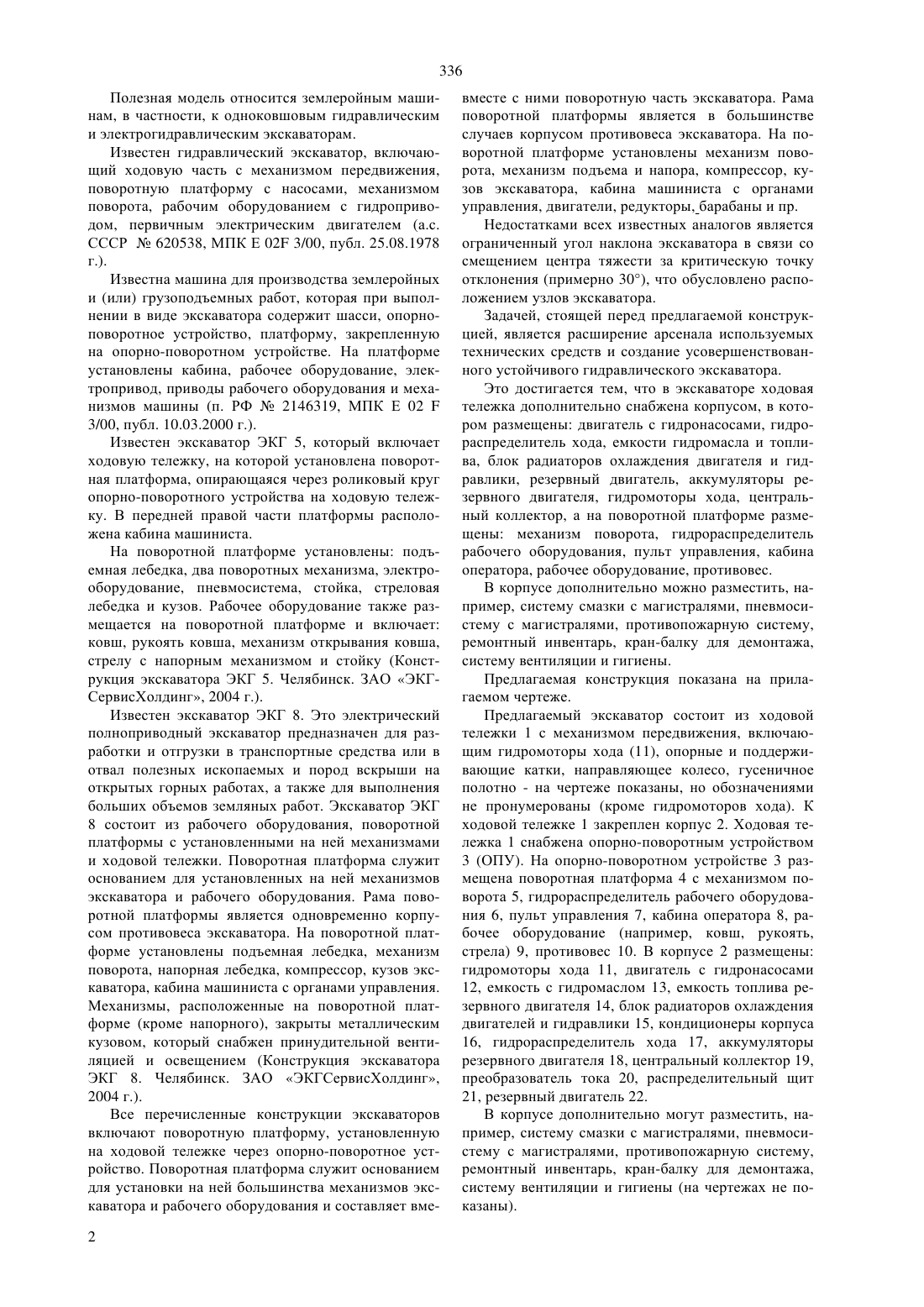

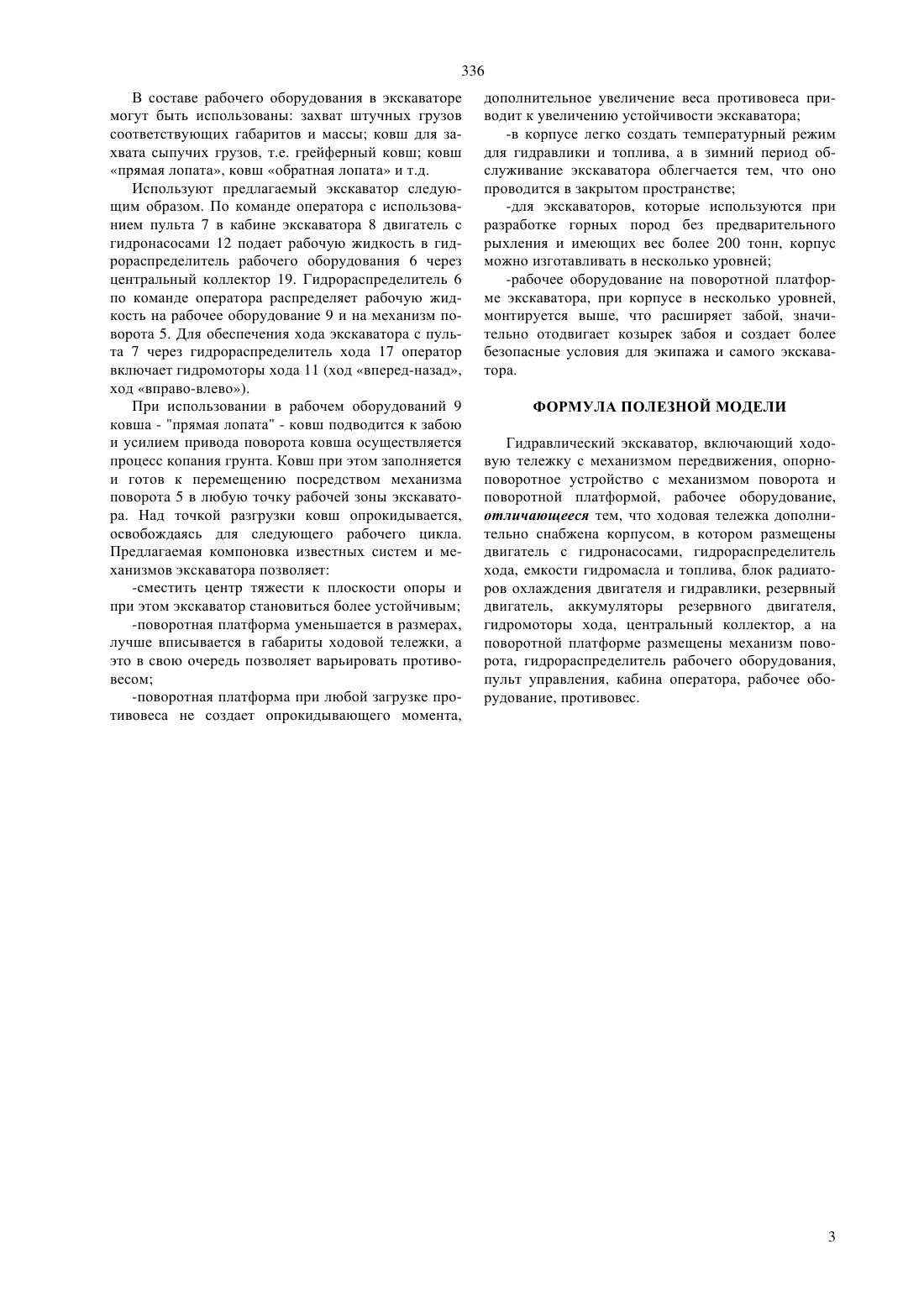

(51) Е 023/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ вестных систем и механизмов экскаватора позволяет-сместить центр тяжести к плоскости опоры и при этом экскаватор становиться более устойчивым-поворотная платформа уменьшается в размерах,лучше вписывается в габариты ходовой тележки, а это в свою очередь позволяет варьировать противовесом (в зависимости от рабочего оборудования и категории грунта)-поворотная платформа при любой загрузке противовеса не создает опрокидывающего момента,дополнительное увеличение веса противовеса приводит к увеличению устойчивости экскаватора-в корпусе легко создать температурный режим для гидравлики и топлива, а в зимний период обслуживание экскаватора облегчается тем, что оно проводится в закрытом пространстве-для экскаваторов, которые используются при разработке горных пород без предварительного рыхления и имеющих вес более 200 тонн, корпус можно изготавливать в несколько уровней с размещение преобразователей энергии, обслуживающего оборудования и бытовок для экипажа-рабочее оборудование на поворотной платформе экскаватора, при корпусе в несколько уровней,монтируется выше, что расширяет забой, значительно отодвигает козырек забоя и создает более безопасные условия для экипажа и самого экскаватора(56) Конструкция экскаватора ЭКГ 5. Челябинск. ЗАО ЭКГСервисХолдинг, 2004(57) Предлагаемое техническое решение относится к землеройным машинам, в частности к одноковшовым гидравлическим и электрогидравлическим экскаваторам. Экскаватор, включает ходовую тележку с ходовой частью и механизмом передвижения, поворотную платформу, опорно-поворотное устройство, механизмом поворота, рабочим оборудованием. Отличие предлагаемого экскаватора в том, что ходовая тележка с опорно-поворотным устройством дополнительно снабжена корпусом, в котором размещены двигатель с гидронасосами, гидрораспределитель хода, емкости гидромасла и топлива, блок радиаторов охлаждения двигателя и гидравлики,резервный двигатель, аккумуляторы резервного двигателя, гидромоторы хода, центральный коллектор, а на поворотной платформе размещены механизм поворота, гидрораспределитель рабочего оборудования, пульт управления, кабина оператора,рабочее оборудование, противовес. В корпусе дополнительно могут быть размещены, например, система смазки с магистралями, пневмосистема с магистралями, противопожарная система, ремонтный инвентарь, кран-балка для демонтажа, система вентиляции и гигиены. Предлагаемая компоновка из 336 Полезная модель относится землеройным машинам, в частности, к одноковшовым гидравлическим и электрогидравлическим экскаваторам. Известен гидравлический экскаватор, включающий ходовую часть с механизмом передвижения,поворотную платформу с насосами, механизмом поворота, рабочим оборудованием с гидроприводом, первичным электрическим двигателем (а.с. СССР 620538, МПК Е 02 3/00, публ. 25.08.1978 г.). Известна машина для производства землеройных и (или) грузоподъемных работ, которая при выполнении в виде экскаватора содержит шасси, опорноповоротное устройство, платформу, закрепленную на опорно-поворотном устройстве. На платформе установлены кабина, рабочее оборудование, электропривод, приводы рабочего оборудования и механизмов машины (п. РФ 2146319, МПК Е 023/00, публ. 10.03.2000 г.). Известен экскаватор ЭКГ 5, который включает ходовую тележку, на которой установлена поворотная платформа, опирающаяся через роликовый круг опорно-поворотного устройства на ходовую тележку. В передней правой части платформы расположена кабина машиниста. На поворотной платформе установлены подъемная лебедка, два поворотных механизма, электрооборудование, пневмосистема, стойка, стреловая лебедка и кузов. Рабочее оборудование также размещается на поворотной платформе и включает ковш, рукоять ковша, механизм открывания ковша,стрелу с напорным механизмом и стойку (Конструкция экскаватора ЭКГ 5. Челябинск. ЗАО ЭКГСервисХолдинг, 2004 г.). Известен экскаватор ЭКГ 8. Это электрический полноприводный экскаватор предназначен для разработки и отгрузки в транспортные средства или в отвал полезных ископаемых и пород вскрыши на открытых горных работах, а также для выполнения больших объемов земляных работ. Экскаватор ЭКГ 8 состоит из рабочего оборудования, поворотной платформы с установленными на ней механизмами и ходовой тележки. Поворотная платформа служит основанием для установленных на ней механизмов экскаватора и рабочего оборудования. Рама поворотной платформы является одновременно корпусом противовеса экскаватора. На поворотной платформе установлены подъемная лебедка, механизм поворота, напорная лебедка, компрессор, кузов экскаватора, кабина машиниста с органами управления. Механизмы, расположенные на поворотной платформе (кроме напорного), закрыты металлическим кузовом, который снабжен принудительной вентиляцией и освещением (Конструкция экскаватора ЭКГ 8. Челябинск. ЗАО ЭКГСервисХолдинг,2004 г.). Все перечисленные конструкции экскаваторов включают поворотную платформу, установленную на ходовой тележке через опорно-поворотное устройство. Поворотная платформа служит основанием для установки на ней большинства механизмов экскаватора и рабочего оборудования и составляет вме 2 вместе с ними поворотную часть экскаватора. Рама поворотной платформы является в большинстве случаев корпусом противовеса экскаватора. На поворотной платформе установлены механизм поворота, механизм подъема и напора, компрессор, кузов экскаватора, кабина машиниста с органами управления, двигатели, редукторы, барабаны и пр. Недостатками всех известных аналогов является ограниченный угол наклона экскаватора в связи со смещением центра тяжести за критическую точку отклонения (примерно 30), что обусловлено расположением узлов экскаватора. Задачей, стоящей перед предлагаемой конструкцией, является расширение арсенала используемых технических средств и создание усовершенствованного устойчивого гидравлического экскаватора. Это достигается тем, что в экскаваторе ходовая тележка дополнительно снабжена корпусом, в котором размещены двигатель с гидронасосами, гидрораспределитель хода, емкости гидромасла и топлива, блок радиаторов охлаждения двигателя и гидравлики, резервный двигатель, аккумуляторы резервного двигателя, гидромоторы хода, центральный коллектор, а на поворотной платформе размещены механизм поворота, гидрораспределитель рабочего оборудования, пульт управления, кабина оператора, рабочее оборудование, противовес. В корпусе дополнительно можно разместить, например, систему смазки с магистралями, пневмосистему с магистралями, противопожарную систему,ремонтный инвентарь, кран-балку для демонтажа,систему вентиляции и гигиены. Предлагаемая конструкция показана на прилагаемом чертеже. Предлагаемый экскаватор состоит из ходовой тележки 1 с механизмом передвижения, включающим гидромоторы хода (11), опорные и поддерживающие катки, направляющее колесо, гусеничное полотно - на чертеже показаны, но обозначениями не пронумерованы (кроме гидромоторов хода). К ходовой тележке 1 закреплен корпус 2. Ходовая тележка 1 снабжена опорно-поворотным устройством 3 (ОПУ). На опорно-поворотном устройстве 3 размещена поворотная платформа 4 с механизмом поворота 5, гидрораспределитель рабочего оборудования 6, пульт управления 7, кабина оператора 8, рабочее оборудование (например, ковш, рукоять,стрела) 9, противовес 10. В корпусе 2 размещены гидромоторы хода 11, двигатель с гидронасосами 12, емкость с гидромаслом 13, емкость топлива резервного двигателя 14, блок радиаторов охлаждения двигателей и гидравлики 15, кондиционеры корпуса 16, гидрораспределитель хода 17, аккумуляторы резервного двигателя 18, центральный коллектор 19,преобразователь тока 20, распределительный щит 21, резервный двигатель 22. В корпусе дополнительно могут разместить, например, систему смазки с магистралями, пневмосистему с магистралями, противопожарную систему,ремонтный инвентарь, кран-балку для демонтажа,систему вентиляции и гигиены (на чертежах не показаны). 336 В составе рабочего оборудования в экскаваторе могут быть использованы захват штучных грузов соответствующих габаритов и массы ковш для захвата сыпучих грузов, т.е. грейферный ковш ковш прямая лопата, ковш обратная лопата и т.д. Используют предлагаемый экскаватор следующим образом. По команде оператора с использованием пульта 7 в кабине экскаватора 8 двигатель с гидронасосами 12 подает рабочую жидкость в гидрораспределитель рабочего оборудования 6 через центральный коллектор 19. Гидрораспределитель 6 по команде оператора распределяет рабочую жидкость на рабочее оборудование 9 и на механизм поворота 5. Для обеспечения хода экскаватора с пульта 7 через гидрораспределитель хода 17 оператор включает гидромоторы хода 11 (ход вперед-назад,ход вправо-влево). При использовании в рабочем оборудований 9 ковша - прямая лопата - ковш подводится к забою и усилием привода поворота ковша осуществляется процесс копания грунта. Ковш при этом заполняется и готов к перемещению посредством механизма поворота 5 в любую точку рабочей зоны экскаватора. Над точкой разгрузки ковш опрокидывается,освобождаясь для следующего рабочего цикла. Предлагаемая компоновка известных систем и механизмов экскаватора позволяет-сместить центр тяжести к плоскости опоры и при этом экскаватор становиться более устойчивым-поворотная платформа уменьшается в размерах,лучше вписывается в габариты ходовой тележки, а это в свою очередь позволяет варьировать противовесом-поворотная платформа при любой загрузке противовеса не создает опрокидывающего момента, дополнительное увеличение веса противовеса приводит к увеличению устойчивости экскаватора-в корпусе легко создать температурный режим для гидравлики и топлива, а в зимний период обслуживание экскаватора облегчается тем, что оно проводится в закрытом пространстве-для экскаваторов, которые используются при разработке горных пород без предварительного рыхления и имеющих вес более 200 тонн, корпус можно изготавливать в несколько уровней-рабочее оборудование на поворотной платформе экскаватора, при корпусе в несколько уровней,монтируется выше, что расширяет забой, значительно отодвигает козырек забоя и создает более безопасные условия для экипажа и самого экскаватора. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Гидравлический экскаватор, включающий ходовую тележку с механизмом передвижения, опорноповоротное устройство с механизмом поворота и поворотной платформой, рабочее оборудование,отличающееся тем, что ходовая тележка дополнительно снабжена корпусом, в котором размещены двигатель с гидронасосами, гидрораспределитель хода, емкости гидромасла и топлива, блок радиаторов охлаждения двигателя и гидравлики, резервный двигатель, аккумуляторы резервного двигателя,гидромоторы хода, центральный коллектор, а на поворотной платформе размещены механизм поворота, гидрораспределитель рабочего оборудования,пульт управления, кабина оператора, рабочее оборудование, противовес.
