Укупорочное устройство

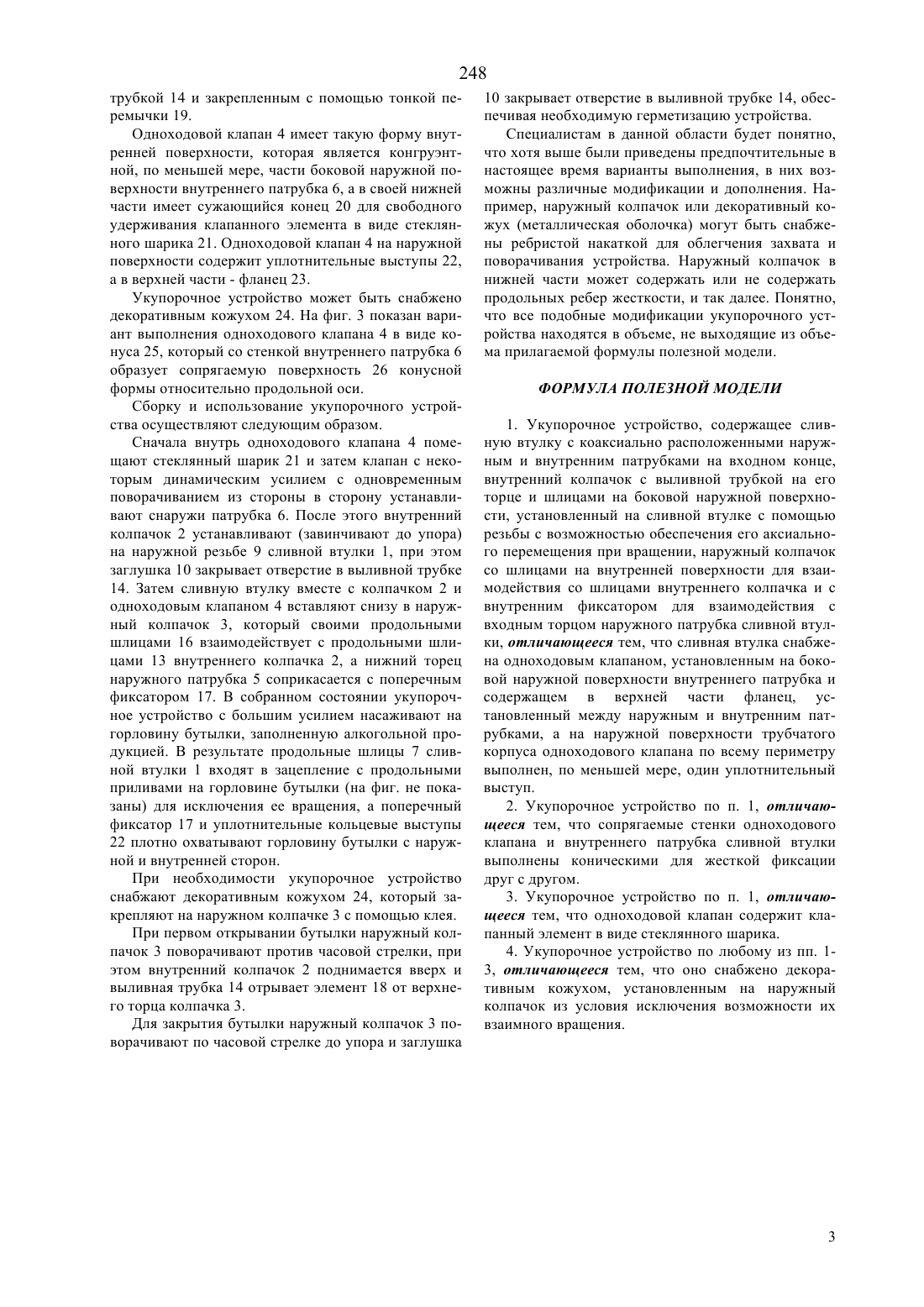

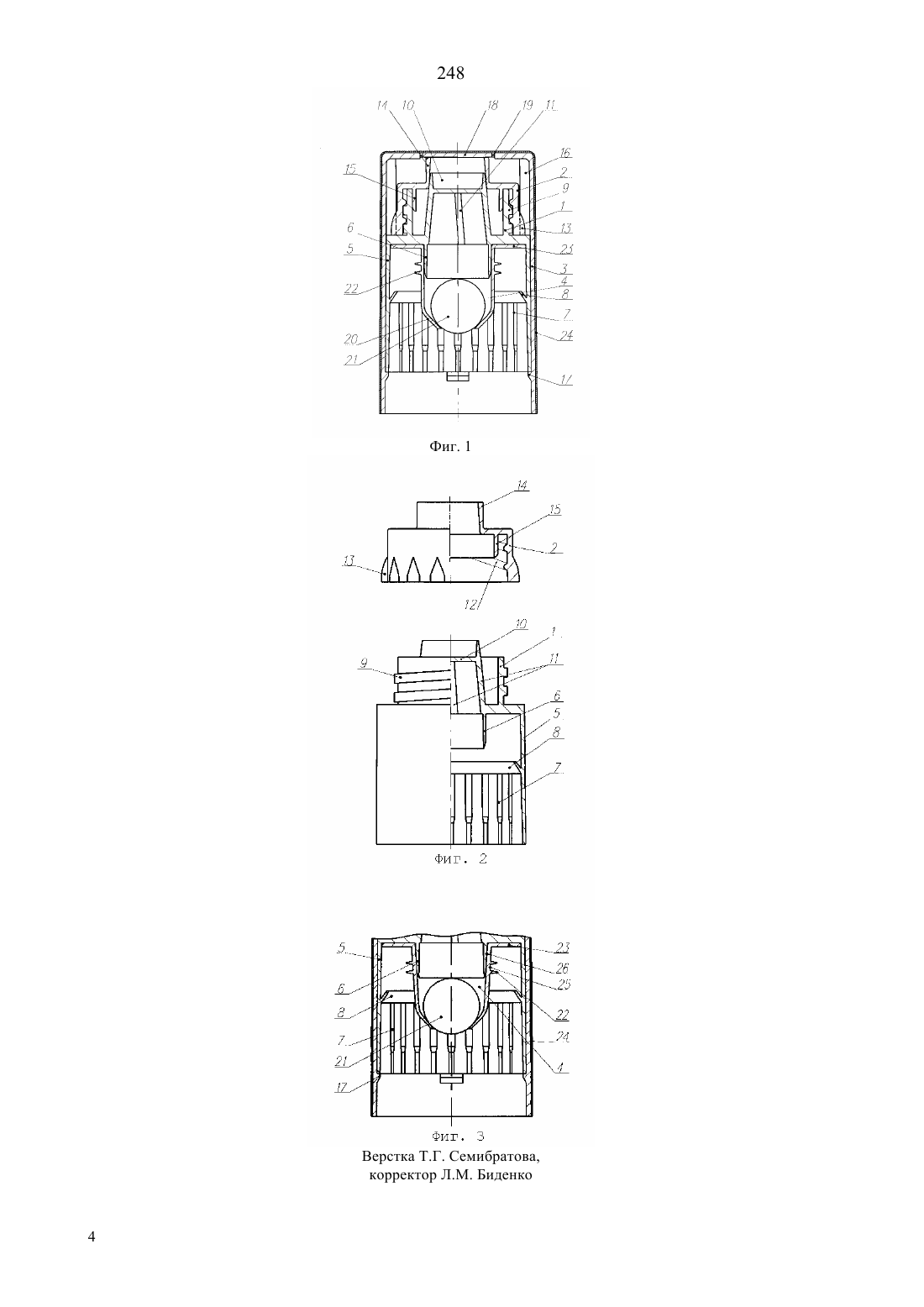

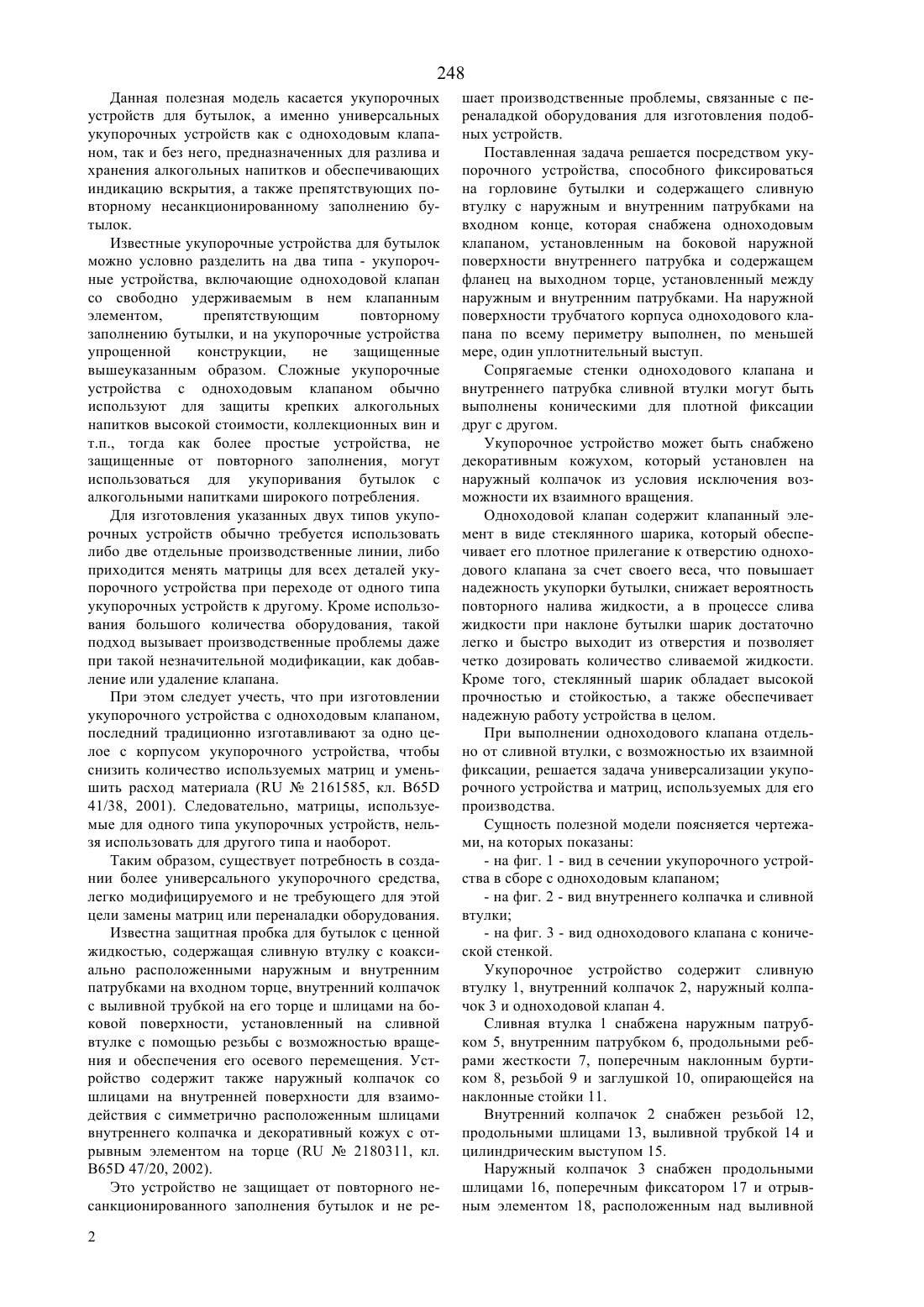

(51)7 65 41/38, 65 47/00 КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ(73) Общество с ограниченной ответственностью Глетчер Инвест(57) Данная полезная модель касается укупорочных устройств для бутылок, а именно универсальных укупорочных устройств как с одноходовым клапаном, так и без него, предназначенных для разлива и хранения алкогольных напитков и обеспечивающих индикацию вскрытия, а также препятствующих повторному несанкционированному заполнению бутылок. Укупорочное устройство содержит сливную втулку с коаксиально расположенными наружным и внутренним патрубками на входном конце, внутренний колпачок с выливной трубкой на его торце и шлицами на боковой наружной поверхности, установленный на сливной втулке с помощью резьбы с возможностью обеспечения его аксиального перемещения при вращении, наружный колпачок со шлицами на внутренней поверхности для взаимодействия со шлицами внутреннего колпачка и с внутренним фиксатором для взаимодействия с входным торцом наружного патрубка сливной втулки. Сливная втулка снабжена одноходовым клапаном, установленным на боковой наружной поверхности внутреннего патрубка и содержащем в верхней части фланец, установленный между наружным и внутренним патрубками, а на наружной поверхности трубчатого корпуса одноходового клапана по всему периметру выполнен, по меньшей мере, один уплотнительный выступ. Сопрягаемые стенки одноходового клапана и внутреннего патрубка сливной втулки выполнены коническими для жесткой фиксации друг с другом. Одноходовой клапан содержит клапанный элемент в виде стеклянного шарика. Укупорочное устройство может быть снабжено декоративным кожухом, установленным на наружный колпачок из условия исключения возможности их взаимного вращения. 248 Данная полезная модель касается укупорочных устройств для бутылок, а именно универсальных укупорочных устройств как с одноходовым клапаном, так и без него, предназначенных для разлива и хранения алкогольных напитков и обеспечивающих индикацию вскрытия, а также препятствующих повторному несанкционированному заполнению бутылок. Известные укупорочные устройства для бутылок можно условно разделить на два типа - укупорочные устройства, включающие одноходовой клапан со свободно удерживаемым в нем клапанным элементом,препятствующим повторному заполнению бутылки, и на укупорочные устройства упрощенной конструкции,не защищенные вышеуказанным образом. Сложные укупорочные устройства с одноходовым клапаном обычно используют для защиты крепких алкогольных напитков высокой стоимости, коллекционных вин и т.п., тогда как более простые устройства, не защищенные от повторного заполнения, могут использоваться для укупоривания бутылок с алкогольными напитками широкого потребления. Для изготовления указанных двух типов укупорочных устройств обычно требуется использовать либо две отдельные производственные линии, либо приходится менять матрицы для всех деталей укупорочного устройства при переходе от одного типа укупорочных устройств к другому. Кроме использования большого количества оборудования, такой подход вызывает производственные проблемы даже при такой незначительной модификации, как добавление или удаление клапана. При этом следует учесть, что при изготовлении укупорочного устройства с одноходовым клапаном,последний традиционно изготавливают за одно целое с корпусом укупорочного устройства, чтобы снизить количество используемых матриц и уменьшить расход материала (2161585, кл. 65 41/38, 2001). Следовательно, матрицы, используемые для одного типа укупорочных устройств, нельзя использовать для другого типа и наоборот. Таким образом, существует потребность в создании более универсального укупорочного средства,легко модифицируемого и не требующего для этой цели замены матриц или переналадки оборудования. Известна защитная пробка для бутылок с ценной жидкостью, содержащая сливную втулку с коаксиально расположенными наружным и внутренним патрубками на входном торце, внутренний колпачок с выливной трубкой на его торце и шлицами на боковой поверхности, установленный на сливной втулке с помощью резьбы с возможностью вращения и обеспечения его осевого перемещения. Устройство содержит также наружный колпачок со шлицами на внутренней поверхности для взаимодействия с симметрично расположенным шлицами внутреннего колпачка и декоративный кожух с отрывным элементом на торце (2180311, кл. 65 47/20, 2002). Это устройство не защищает от повторного несанкционированного заполнения бутылок и не ре 2 шает производственные проблемы, связанные с переналадкой оборудования для изготовления подобных устройств. Поставленная задача решается посредством укупорочного устройства, способного фиксироваться на горловине бутылки и содержащего сливную втулку с наружным и внутренним патрубками на входном конце, которая снабжена одноходовым клапаном, установленным на боковой наружной поверхности внутреннего патрубка и содержащем фланец на выходном торце, установленный между наружным и внутренним патрубками. На наружной поверхности трубчатого корпуса одноходового клапана по всему периметру выполнен, по меньшей мере, один уплотнительный выступ. Сопрягаемые стенки одноходового клапана и внутреннего патрубка сливной втулки могут быть выполнены коническими для плотной фиксации друг с другом. Укупорочное устройство может быть снабжено декоративным кожухом, который установлен на наружный колпачок из условия исключения возможности их взаимного вращения. Одноходовой клапан содержит клапанный элемент в виде стеклянного шарика, который обеспечивает его плотное прилегание к отверстию одноходового клапана за счет своего веса, что повышает надежность укупорки бутылки, снижает вероятность повторного налива жидкости, а в процессе слива жидкости при наклоне бутылки шарик достаточно легко и быстро выходит из отверстия и позволяет четко дозировать количество сливаемой жидкости. Кроме того, стеклянный шарик обладает высокой прочностью и стойкостью, а также обеспечивает надежную работу устройства в целом. При выполнении одноходового клапана отдельно от сливной втулки, с возможностью их взаимной фиксации, решается задача универсализации укупорочного устройства и матриц, используемых для его производства. Сущность полезной модели поясняется чертежами, на которых показаны- на фиг. 1 - вид в сечении укупорочного устройства в сборе с одноходовым клапаном- на фиг. 2 - вид внутреннего колпачка и сливной втулки- на фиг. 3 - вид одноходового клапана с конической стенкой. Укупорочное устройство содержит сливную втулку 1, внутренний колпачок 2, наружный колпачок 3 и одноходовой клапан 4. Сливная втулка 1 снабжена наружным патрубком 5, внутренним патрубком 6, продольными ребрами жесткости 7, поперечным наклонным буртиком 8, резьбой 9 и заглушкой 10, опирающейся на наклонные стойки 11. Внутренний колпачок 2 снабжен резьбой 12,продольными шлицами 13, выливной трубкой 14 и цилиндрическим выступом 15. Наружный колпачок 3 снабжен продольными шлицами 16, поперечным фиксатором 17 и отрывным элементом 18, расположенным над выливной 248 трубкой 14 и закрепленным с помощью тонкой перемычки 19. Одноходовой клапан 4 имеет такую форму внутренней поверхности, которая является конгруэнтной, по меньшей мере, части боковой наружной поверхности внутреннего патрубка 6, а в своей нижней части имеет сужающийся конец 20 для свободного удерживания клапанного элемента в виде стеклянного шарика 21. Одноходовой клапан 4 на наружной поверхности содержит уплотнительные выступы 22,а в верхней части - фланец 23. Укупорочное устройство может быть снабжено декоративным кожухом 24. На фиг. 3 показан вариант выполнения одноходового клапана 4 в виде конуса 25, который со стенкой внутреннего патрубка 6 образует сопрягаемую поверхность 26 конусной формы относительно продольной оси. Сборку и использование укупорочного устройства осуществляют следующим образом. Сначала внутрь одноходового клапана 4 помещают стеклянный шарик 21 и затем клапан с некоторым динамическим усилием с одновременным поворачиванием из стороны в сторону устанавливают снаружи патрубка 6. После этого внутренний колпачок 2 устанавливают (завинчивают до упора) на наружной резьбе 9 сливной втулки 1, при этом заглушка 10 закрывает отверстие в выливной трубке 14. Затем сливную втулку вместе с колпачком 2 и одноходовым клапаном 4 вставляют снизу в наружный колпачок 3, который своими продольными шлицами 16 взаимодействует с продольными шлицами 13 внутреннего колпачка 2, а нижний торец наружного патрубка 5 соприкасается с поперечным фиксатором 17. В собранном состоянии укупорочное устройство с большим усилием насаживают на горловину бутылки, заполненную алкогольной продукцией. В результате продольные шлицы 7 сливной втулки 1 входят в зацепление с продольными приливами на горловине бутылки (на фиг. не показаны) для исключения ее вращения, а поперечный фиксатор 17 и уплотнительные кольцевые выступы 22 плотно охватывают горловину бутылки с наружной и внутренней сторон. При необходимости укупорочное устройство снабжают декоративным кожухом 24, который закрепляют на наружном колпачке 3 с помощью клея. При первом открывании бутылки наружный колпачок 3 поворачивают против часовой стрелки, при этом внутренний колпачок 2 поднимается вверх и выливная трубка 14 отрывает элемент 18 от верхнего торца колпачка 3. Для закрытия бутылки наружный колпачок 3 поворачивают по часовой стрелке до упора и заглушка 10 закрывает отверстие в выливной трубке 14, обеспечивая необходимую герметизацию устройства. Специалистам в данной области будет понятно,что хотя выше были приведены предпочтительные в настоящее время варианты выполнения, в них возможны различные модификации и дополнения. Например, наружный колпачок или декоративный кожух (металлическая оболочка) могут быть снабжены ребристой накаткой для облегчения захвата и поворачивания устройства. Наружный колпачок в нижней части может содержать или не содержать продольных ребер жесткости, и так далее. Понятно,что все подобные модификации укупорочного устройства находятся в объеме, не выходящие из объема прилагаемой формулы полезной модели. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Укупорочное устройство, содержащее сливную втулку с коаксиально расположенными наружным и внутренним патрубками на входном конце,внутренний колпачок с выливной трубкой на его торце и шлицами на боковой наружной поверхности, установленный на сливной втулке с помощью резьбы с возможностью обеспечения его аксиального перемещения при вращении, наружный колпачок со шлицами на внутренней поверхности для взаимодействия со шлицами внутреннего колпачка и с внутренним фиксатором для взаимодействия с входным торцом наружного патрубка сливной втулки, отличающееся тем, что сливная втулка снабжена одноходовым клапаном, установленным на боковой наружной поверхности внутреннего патрубка и содержащем в верхней части фланец, установленный между наружным и внутренним патрубками, а на наружной поверхности трубчатого корпуса одноходового клапана по всему периметру выполнен, по меньшей мере, один уплотнительный выступ. 2. Укупорочное устройство по п. 1, отличающееся тем, что сопрягаемые стенки одноходового клапана и внутреннего патрубка сливной втулки выполнены коническими для жесткой фиксации друг с другом. 3. Укупорочное устройство по п. 1, отличающееся тем, что одноходовой клапан содержит клапанный элемент в виде стеклянного шарика. 4. Укупорочное устройство по любому из пп. 13, отличающееся тем, что оно снабжено декоративным кожухом, установленным на наружный колпачок из условия исключения возможности их взаимного вращения.
