Укупорочное устройство для бутылки

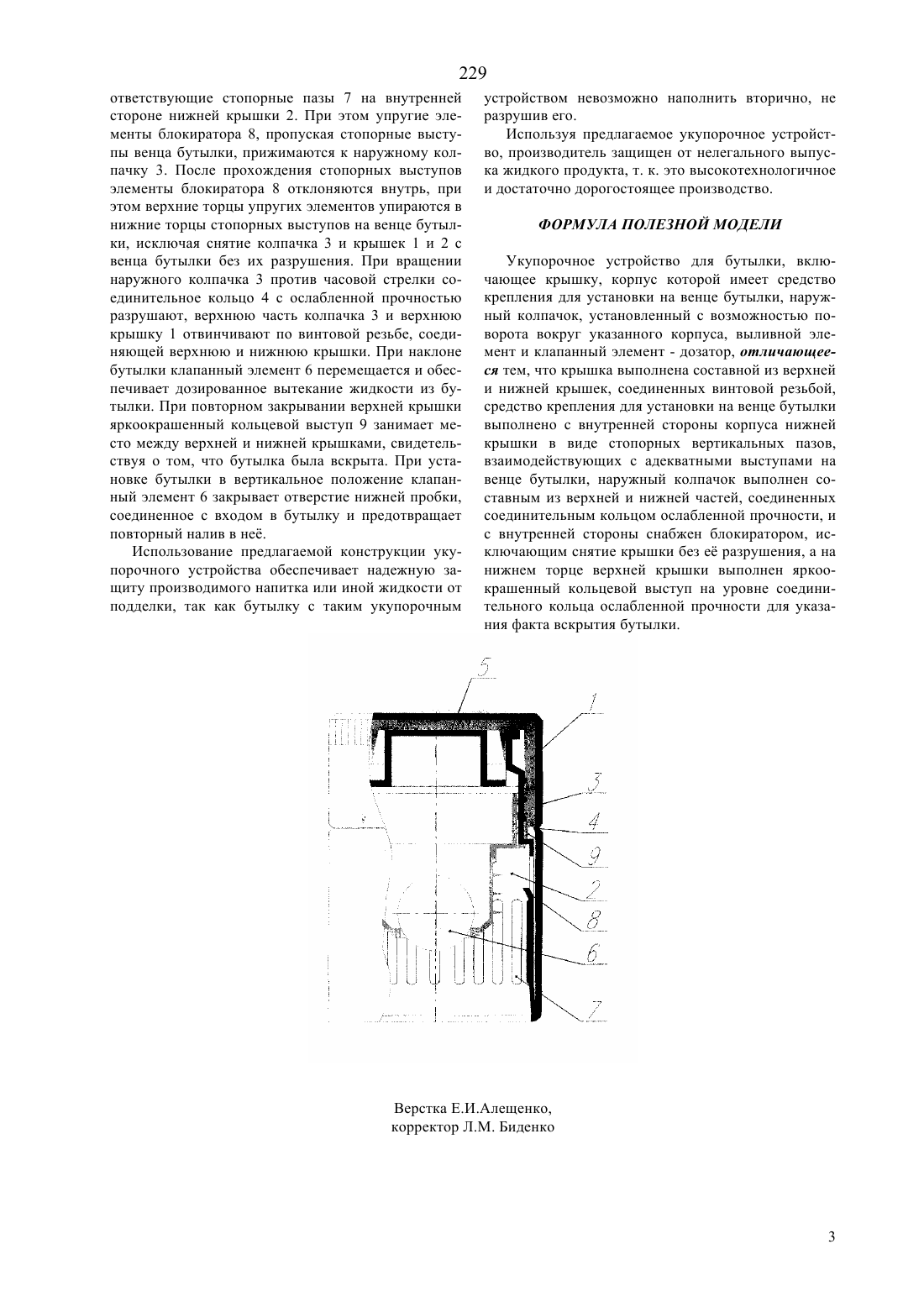

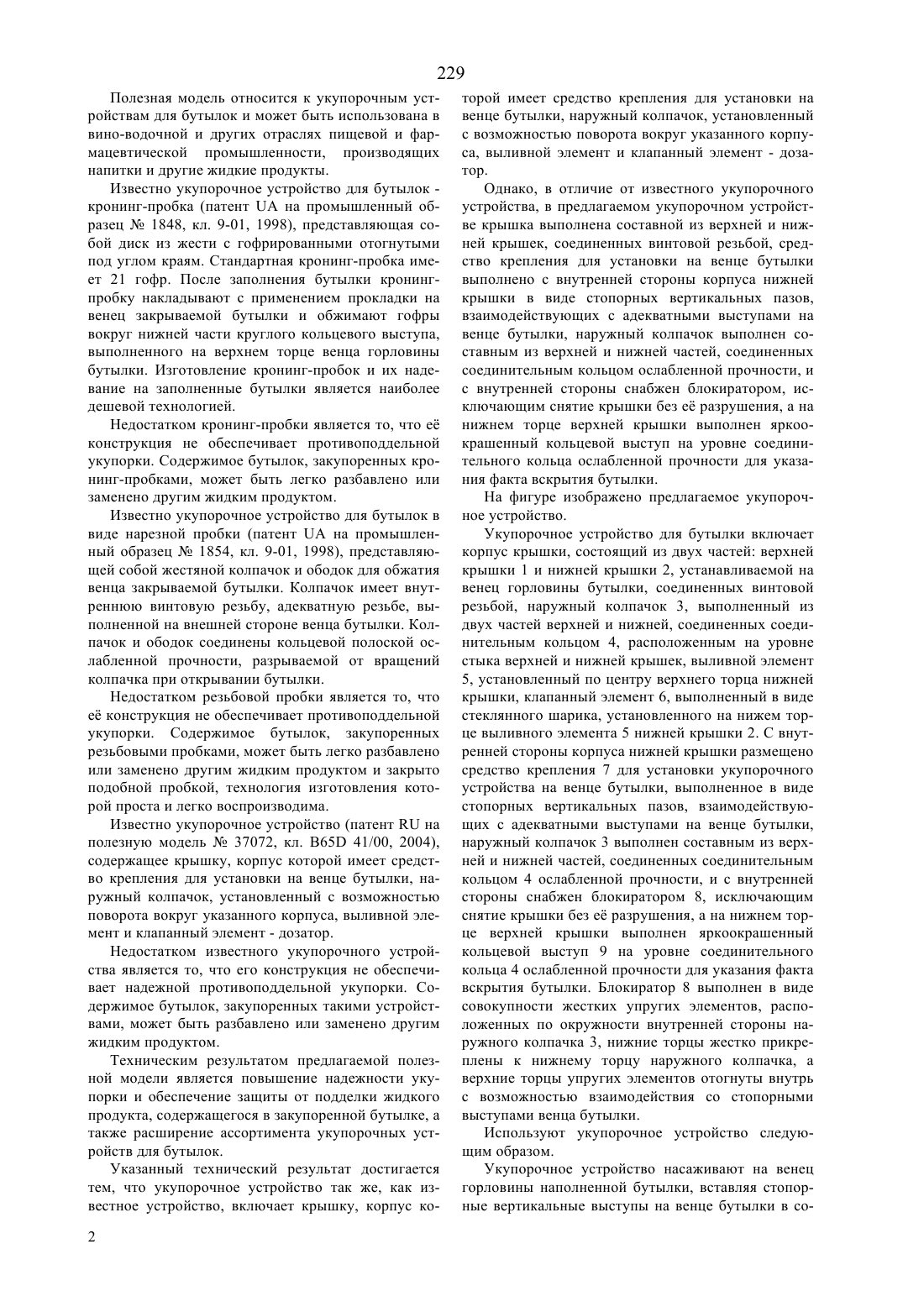

(51)7 65 41/00, 65 41/32, 65 41/34, 65 41/46, 65 41/52 КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ(56) Патентна полезную модель 37072, кл. В 65 41/00, 2004(54) УКУПОРОЧНОЕ УСТРОЙСТВО ДЛЯ БУТЫЛКИ(57) Полезная модель относится к укупорочным устройствам для бутылок и может быть использована в вино-водочной и других отраслях пищевой и фармацевтической промышленности, производящих напитки и другие жидкие продукты. Техническим результатом предлагаемой полезной модели является повышение надежности укупорки и обеспечение защиты от подделки жидкого продукта, содержащегося в закупоренной бутылке, а также расширение ассортимента укупорочных устройств для бутылок. Предложено укупорочное устройство для бутылок, включающее крышку, корпус которой имеет средство крепления для установки на венце бутылки, наружный колпачок, установленный с возможностью поворота вокруг указанного корпуса, выливной элемент и клапанный элемент -дозатор, при этом крышка выполнена составной из верхней и нижней крышек, соединенных винтовой резьбой,средство крепления для установки на венце бутылки выполнено с внутренней стороны корпуса нижней крышки в виде стопорных вертикальных пазов,взаимодействующих с адекватными выступами на венце бутылки, наружный колпачок выполнен составным из верхней и нижней частей, соединенных соединительным кольцом ослабленной прочности, и с внутренней стороны снабжен блокиратором, исключающим снятие крышки без е разрушения, а на нижнем торце верхней крышки выполнен яркоокрашенный кольцевой выступ на уровне соединительного кольца ослабленной прочности для указания факта вскрытия бутылки. 229 Полезная модель относится к укупорочным устройствам для бутылок и может быть использована в вино-водочной и других отраслях пищевой и фармацевтической промышленности, производящих напитки и другие жидкие продукты. Известно укупорочное устройство для бутылок кронинг-пробка (патентна промышленный образец 1848, кл. 9-01, 1998), представляющая собой диск из жести с гофрированными отогнутыми под углом краям. Стандартная кронинг-пробка имеет 21 гофр. После заполнения бутылки кронингпробку накладывают с применением прокладки на венец закрываемой бутылки и обжимают гофры вокруг нижней части круглого кольцевого выступа,выполненного на верхнем торце венца горловины бутылки. Изготовление кронинг-пробок и их надевание на заполненные бутылки является наиболее дешевой технологией. Недостатком кронинг-пробки является то, что е конструкция не обеспечивает противоподдельной укупорки. Содержимое бутылок, закупоренных кронинг-пробками, может быть легко разбавлено или заменено другим жидким продуктом. Известно укупорочное устройство для бутылок в виде нарезной пробки (патентна промышленный образец 1854, кл. 9-01, 1998), представляющей собой жестяной колпачок и ободок для обжатия венца закрываемой бутылки. Колпачок имеет внутреннюю винтовую резьбу, адекватную резьбе, выполненной на внешней стороне венца бутылки. Колпачок и ободок соединены кольцевой полоской ослабленной прочности, разрываемой от вращений колпачка при открывании бутылки. Недостатком резьбовой пробки является то, что е конструкция не обеспечивает противоподдельной укупорки. Содержимое бутылок, закупоренных резьбовыми пробками, может быть легко разбавлено или заменено другим жидким продуктом и закрыто подобной пробкой, технология изготовления которой проста и легко воспроизводима. Известно укупорочное устройство (патентна полезную модель 37072, кл. В 65 41/00, 2004),содержащее крышку, корпус которой имеет средство крепления для установки на венце бутылки, наружный колпачок, установленный с возможностью поворота вокруг указанного корпуса, выливной элемент и клапанный элемент - дозатор. Недостатком известного укупорочного устройства является то, что его конструкция не обеспечивает надежной противоподдельной укупорки. Содержимое бутылок, закупоренных такими устройствами, может быть разбавлено или заменено другим жидким продуктом. Техническим результатом предлагаемой полезной модели является повышение надежности укупорки и обеспечение защиты от подделки жидкого продукта, содержащегося в закупоренной бутылке, а также расширение ассортимента укупорочных устройств для бутылок. Указанный технический результат достигается тем, что укупорочное устройство так же, как известное устройство, включает крышку, корпус ко 2 торой имеет средство крепления для установки на венце бутылки, наружный колпачок, установленный с возможностью поворота вокруг указанного корпуса, выливной элемент и клапанный элемент - дозатор. Однако, в отличие от известного укупорочного устройства, в предлагаемом укупорочном устройстве крышка выполнена составной из верхней и нижней крышек, соединенных винтовой резьбой, средство крепления для установки на венце бутылки выполнено с внутренней стороны корпуса нижней крышки в виде стопорных вертикальных пазов,взаимодействующих с адекватными выступами на венце бутылки, наружный колпачок выполнен составным из верхней и нижней частей, соединенных соединительным кольцом ослабленной прочности, и с внутренней стороны снабжен блокиратором, исключающим снятие крышки без е разрушения, а на нижнем торце верхней крышки выполнен яркоокрашенный кольцевой выступ на уровне соединительного кольца ослабленной прочности для указания факта вскрытия бутылки. На фигуре изображено предлагаемое укупорочное устройство. Укупорочное устройство для бутылки включает корпус крышки, состоящий из двух частей верхней крышки 1 и нижней крышки 2, устанавливаемой на венец горловины бутылки, соединенных винтовой резьбой, наружный колпачок 3, выполненный из двух частей верхней и нижней, соединенных соединительным кольцом 4, расположенным на уровне стыка верхней и нижней крышек, выливной элемент 5, установленный по центру верхнего торца нижней крышки, клапанный элемент 6, выполненный в виде стеклянного шарика, установленного на нижем торце выливного элемента 5 нижней крышки 2. С внутренней стороны корпуса нижней крышки размещено средство крепления 7 для установки укупорочного устройства на венце бутылки, выполненное в виде стопорных вертикальных пазов, взаимодействующих с адекватными выступами на венце бутылки,наружный колпачок 3 выполнен составным из верхней и нижней частей, соединенных соединительным кольцом 4 ослабленной прочности, и с внутренней стороны снабжен блокиратором 8, исключающим снятие крышки без е разрушения, а на нижнем торце верхней крышки выполнен яркоокрашенный кольцевой выступ 9 на уровне соединительного кольца 4 ослабленной прочности для указания факта вскрытия бутылки. Блокиратор 8 выполнен в виде совокупности жестких упругих элементов, расположенных по окружности внутренней стороны наружного колпачка 3, нижние торцы жестко прикреплены к нижнему торцу наружного колпачка, а верхние торцы упругих элементов отогнуты внутрь с возможностью взаимодействия со стопорными выступами венца бутылки. Используют укупорочное устройство следующим образом. Укупорочное устройство насаживают на венец горловины наполненной бутылки, вставляя стопорные вертикальные выступы на венце бутылки в со 229 ответствующие стопорные пазы 7 на внутренней стороне нижней крышки 2. При этом упругие элементы блокиратора 8, пропуская стопорные выступы венца бутылки, прижимаются к наружному колпачку 3. После прохождения стопорных выступов элементы блокиратора 8 отклоняются внутрь, при этом верхние торцы упругих элементов упираются в нижние торцы стопорных выступов на венце бутылки, исключая снятие колпачка 3 и крышек 1 и 2 с венца бутылки без их разрушения. При вращении наружного колпачка 3 против часовой стрелки соединительное кольцо 4 с ослабленной прочностью разрушают, верхнюю часть колпачка 3 и верхнюю крышку 1 отвинчивают по винтовой резьбе, соединяющей верхнюю и нижнюю крышки. При наклоне бутылки клапанный элемент 6 перемещается и обеспечивает дозированное вытекание жидкости из бутылки. При повторном закрывании верхней крышки яркоокрашенный кольцевой выступ 9 занимает место между верхней и нижней крышками, свидетельствуя о том, что бутылка была вскрыта. При установке бутылки в вертикальное положение клапанный элемент 6 закрывает отверстие нижней пробки,соединенное с входом в бутылку и предотвращает повторный налив в не. Использование предлагаемой конструкции укупорочного устройства обеспечивает надежную защиту производимого напитка или иной жидкости от подделки, так как бутылку с таким укупорочным устройством невозможно наполнить вторично, не разрушив его. Используя предлагаемое укупорочное устройство, производитель защищен от нелегального выпуска жидкого продукта, т. к. это высокотехнологичное и достаточно дорогостоящее производство. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Укупорочное устройство для бутылки, включающее крышку, корпус которой имеет средство крепления для установки на венце бутылки, наружный колпачок, установленный с возможностью поворота вокруг указанного корпуса, выливной элемент и клапанный элемент - дозатор, отличающееся тем, что крышка выполнена составной из верхней и нижней крышек, соединенных винтовой резьбой,средство крепления для установки на венце бутылки выполнено с внутренней стороны корпуса нижней крышки в видестопорных вертикальных пазов,взаимодействующих с адекватными выступами на венце бутылки, наружный колпачок выполнен составным из верхней и нижней частей, соединенных соединительным кольцом ослабленной прочности, и с внутренней стороны снабжен блокиратором, исключающим снятие крышки без е разрушения, а на нижнем торце верхней крышки выполнен яркоокрашенный кольцевой выступ на уровне соединительного кольца ослабленной прочности для указания факта вскрытия бутылки.
