Хомут для заземления оболочек силовых кабелей напряжением до 1кВ

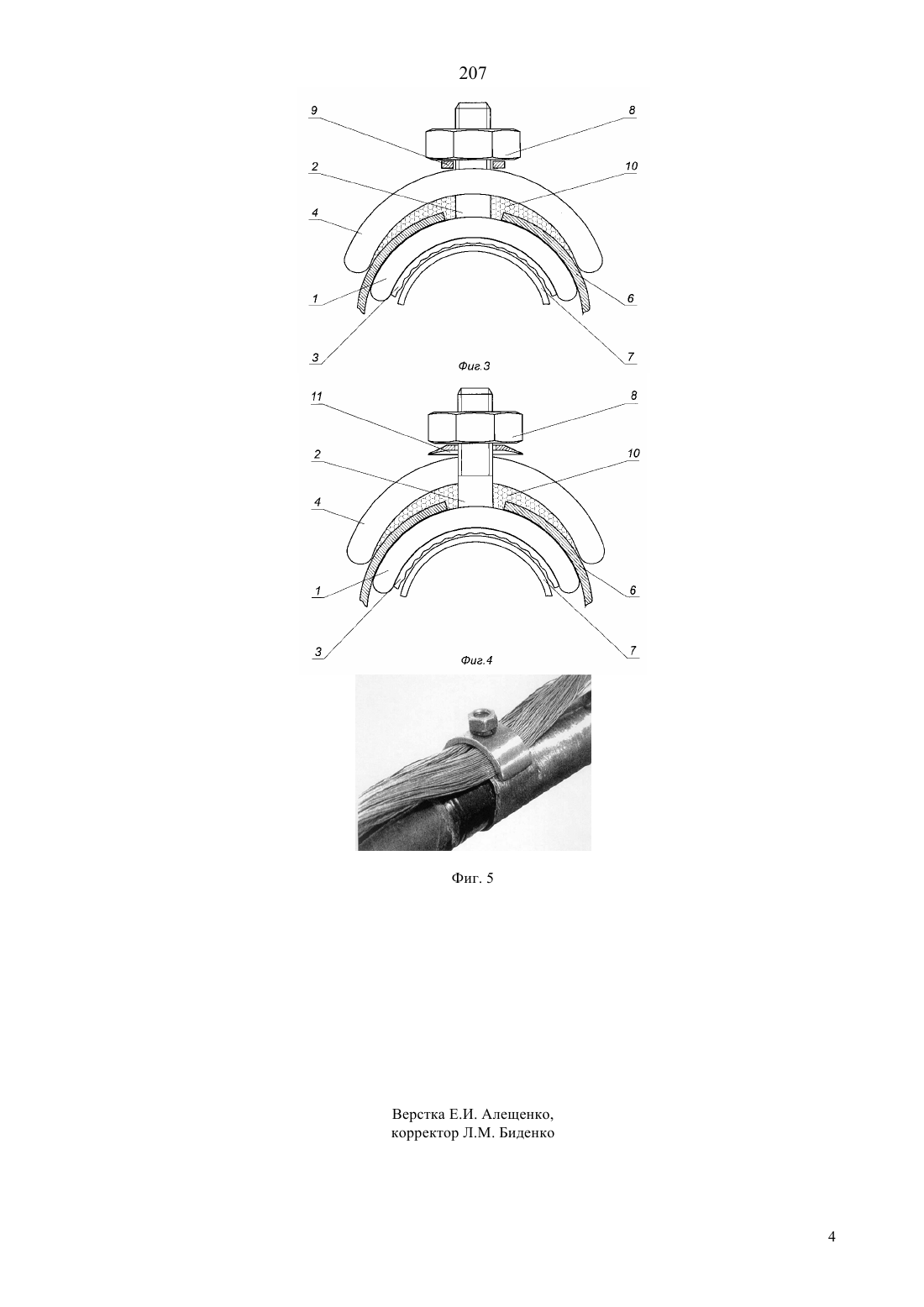

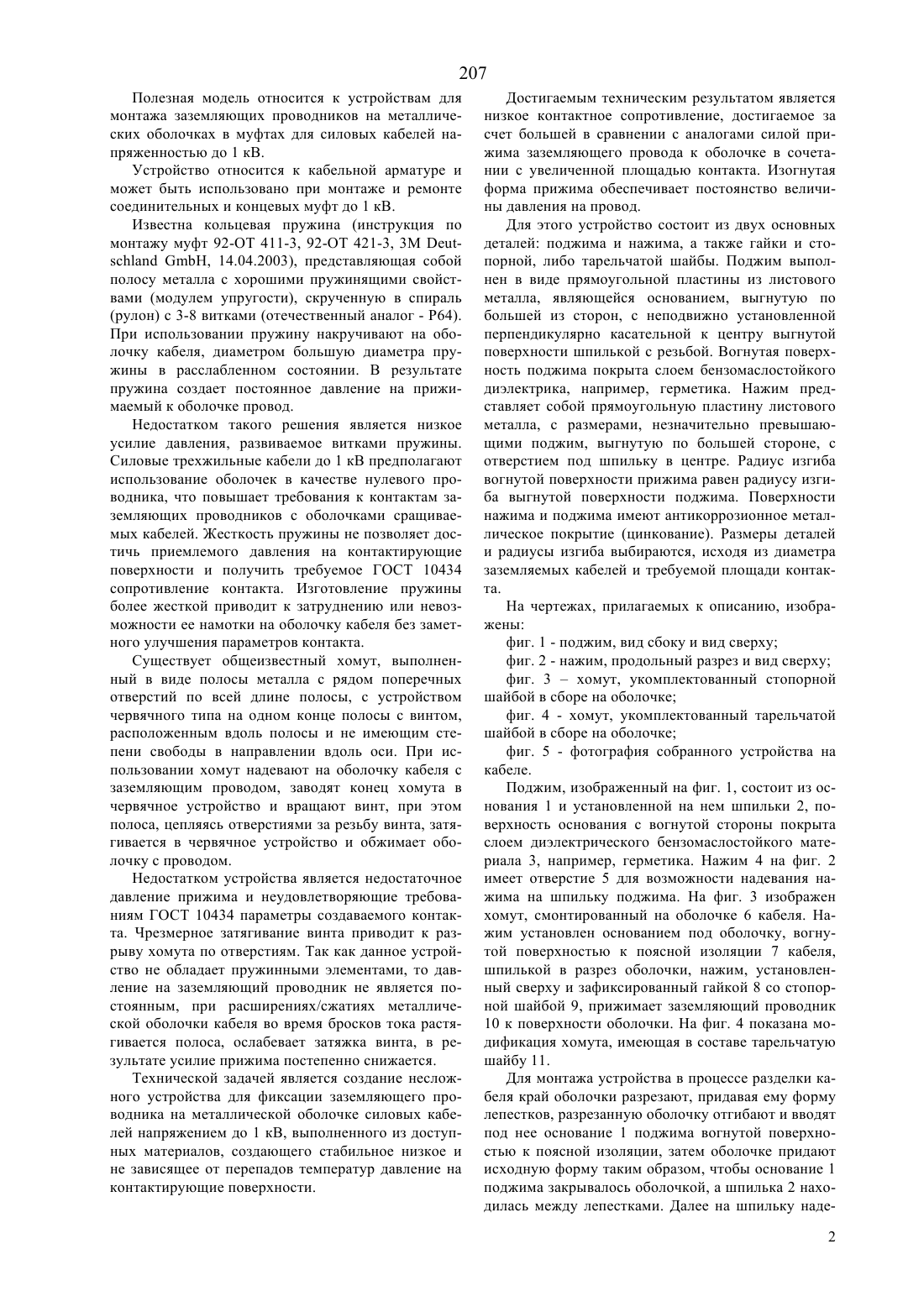

(51)7 02 7/22 КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ(54) ХОМУТ ДЛЯ ЗАЗЕМЛЕНИЯ ОБОЛОЧЕК СИЛОВЫХ КАБЕЛЕЙ НАПРЯЖЕНИЕМ ДО 1 КВ(57) Устройство относится к кабельной арматуре и может быть использовано при монтаже и ремонте соединительных и концевых муфт напряжением до 1 кВ. Технической задачей является создание несложного устройства для фиксации заземляющего проводника на металлической оболочке силовых кабелей напряжением до 1 кВ, выполненного из доступных материалов, создающего стабильное низкое и не зависящее от перепадов температур давление на контактирующие поверхности. Устройство состоит из двух основных деталей поджима и нажима, а также гайки и стопорной, либо тарельчатой шайбы. Поджим выполнен в виде прямоугольной пластины из листового металла, являющейся основанием, выгнутую по большей из сторон, с неподвижно установленной перпендикулярно касательной к центру выгнутой поверхности шпилькой с резьбой. Вогнутая поверхность поджима покрыта слоем бензомаслостойкого диэлектрика,например, герметика. Нажим представляет собой прямоугольную пластину листового металла, с размерами, незначительно превышающими поджим,выгнутую по большей стороне, с отверстием под шпильку в центре. Радиус изгиба вогнутой поверхности прижима равен радиусу изгиба выгнутой поверхности поджима. Поверхности нажима и поджима имеют антикоррозионное металлическое покрытие (цинкование). Размеры деталей и радиусы изгиба выбираются, исходя из диаметра заземляемых кабелей и требуемой площади контакта. 207 Полезная модель относится к устройствам для монтажа заземляющих проводников на металлических оболочках в муфтах для силовых кабелей напряженностью до 1 кВ. Устройство относится к кабельной арматуре и может быть использовано при монтаже и ремонте соединительных и концевых муфт до 1 кВ. Известна кольцевая пружина (инструкция по монтажу муфт 92-ОТ 411-3, 92-ОТ 421-3, 3 М е , 14.04.2003), представляющая собой полосу металла с хорошими пружинящими свойствами (модулем упругости), скрученную в спираль(рулон) с 3-8 витками (отечественный аналог - Р 64). При использовании пружину накручивают на оболочку кабеля, диаметром большую диаметра пружины в расслабленном состоянии. В результате пружина создает постоянное давление на прижимаемый к оболочке провод. Недостатком такого решения является низкое усилие давления, развиваемое витками пружины. Силовые трехжильные кабели до 1 кВ предполагают использование оболочек в качестве нулевого проводника, что повышает требования к контактам заземляющих проводников с оболочками сращиваемых кабелей. Жесткость пружины не позволяет достичь приемлемого давления на контактирующие поверхности и получить требуемое ГОСТ 10434 сопротивление контакта. Изготовление пружины более жесткой приводит к затруднению или невозможности ее намотки на оболочку кабеля без заметного улучшения параметров контакта. Существует общеизвестный хомут, выполненный в виде полосы металла с рядом поперечных отверстий по всей длине полосы, с устройством червячного типа на одном конце полосы с винтом,расположенным вдоль полосы и не имеющим степени свободы в направлении вдоль оси. При использовании хомут надевают на оболочку кабеля с заземляющим проводом, заводят конец хомута в червячное устройство и вращают винт, при этом полоса, цепляясь отверстиями за резьбу винта, затягивается в червячное устройство и обжимает оболочку с проводом. Недостатком устройства является недостаточное давление прижима и неудовлетворяющие требованиям ГОСТ 10434 параметры создаваемого контакта. Чрезмерное затягивание винта приводит к разрыву хомута по отверстиям. Так как данное устройство не обладает пружинными элементами, то давление на заземляющий проводник не является постоянным, при расширениях/сжатиях металлической оболочки кабеля во время бросков тока растягивается полоса, ослабевает затяжка винта, в результате усилие прижима постепенно снижается. Технической задачей является создание несложного устройства для фиксации заземляющего проводника на металлической оболочке силовых кабелей напряжением до 1 кВ, выполненного из доступных материалов, создающего стабильное низкое и не зависящее от перепадов температур давление на контактирующие поверхности. Достигаемым техническим результатом является низкое контактное сопротивление, достигаемое за счет большей в сравнении с аналогами силой прижима заземляющего провода к оболочке в сочетании с увеличенной площадью контакта. Изогнутая форма прижима обеспечивает постоянство величины давления на провод. Для этого устройство состоит из двух основных деталей поджима и нажима, а также гайки и стопорной, либо тарельчатой шайбы. Поджим выполнен в виде прямоугольной пластины из листового металла, являющейся основанием, выгнутую по большей из сторон, с неподвижно установленной перпендикулярно касательной к центру выгнутой поверхности шпилькой с резьбой. Вогнутая поверхность поджима покрыта слоем бензомаслостойкого диэлектрика, например, герметика. Нажим представляет собой прямоугольную пластину листового металла, с размерами, незначительно превышающими поджим, выгнутую по большей стороне, с отверстием под шпильку в центре. Радиус изгиба вогнутой поверхности прижима равен радиусу изгиба выгнутой поверхности поджима. Поверхности нажима и поджима имеют антикоррозионное металлическое покрытие (цинкование). Размеры деталей и радиусы изгиба выбираются, исходя из диаметра заземляемых кабелей и требуемой площади контакта. На чертежах, прилагаемых к описанию, изображены фиг. 1 - поджим, вид сбоку и вид сверху фиг. 2 - нажим, продольный разрез и вид сверху фиг. 3 хомут, укомплектованный стопорной шайбой в сборе на оболочке фиг. 4 - хомут, укомплектованный тарельчатой шайбой в сборе на оболочке фиг. 5 - фотография собранного устройства на кабеле. Поджим, изображенный на фиг. 1, состоит из основания 1 и установленной на нем шпильки 2, поверхность основания с вогнутой стороны покрыта слоем диэлектрического бензомаслостойкого материала 3, например, герметика. Нажим 4 на фиг. 2 имеет отверстие 5 для возможности надевания нажима на шпильку поджима. На фиг. 3 изображен хомут, смонтированный на оболочке 6 кабеля. Нажим установлен основанием под оболочку, вогнутой поверхностью к поясной изоляции 7 кабеля,шпилькой в разрез оболочки, нажим, установленный сверху и зафиксированный гайкой 8 со стопорной шайбой 9, прижимает заземляющий проводник 10 к поверхности оболочки. На фиг. 4 показана модификация хомута, имеющая в составе тарельчатую шайбу 11. Для монтажа устройства в процессе разделки кабеля край оболочки разрезают, придавая ему форму лепестков, разрезанную оболочку отгибают и вводят под нее основание 1 поджима вогнутой поверхностью к поясной изоляции, затем оболочке придают исходную форму таким образом, чтобы основание 1 поджима закрывалось оболочкой, а шпилька 2 находилась между лепестками. Далее на шпильку наде 2 207 вают заземляющий проводник, прижим, стопорную 9, либо тарельчатую шайбу 11 и гайку 8, которую затягивают. Проведенные сравнительные измерения сопротивления контакта заземляющих проводников с оболочкой кабеля ААБ 3 х 120 на 1 кВ при помощи пружин Р 64 и заявляемого хомута дали результаты 35 мкОм и 9 мкОм при токе 200 А в пользу хомута и подтвердили эффективность использования его для монтажа заземляющих проводников в муфтах па 1 кВ. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Хомут для заземления металлических оболочек силовых кабелей напряжением до 1 кВ, содержащий элементы крепления заземляющего провода к оболочке кабеля, отличающийся тем, что элементы крепления заземляющего провода к оболочке кабеля включают две основные детали - поджим и нажим, а также гайку и стопорную или тарельчатую шайбу,при этом поджим выполнен в виде прямоугольной пластины из листового металла, являющейся основанием, выгнутой по большей из сторон, с неподвижно установленной перпендикулярно касательной к центру поверхности выгнутой стороны шпилькой с резьбой, поверхность вогнутой стороны поджима покрыта слоем бензомаслостойкого диэлектрика,например, герметика, нажим представляет собой прямоугольную пластину листового материала, с размерами, незначительно превышающими размеры поджима, выгнутую по большей стороне, с отверстием под шпильку в центре, причем радиус изгиба вогнутой стороны прижима равен радиусу изгиба выгнутой стороны поджима, а поверхности нажима и поджима имеют антикорррозионное металлическое покрытие, например, цинковое.
