Обувь с изменяемым фасоном

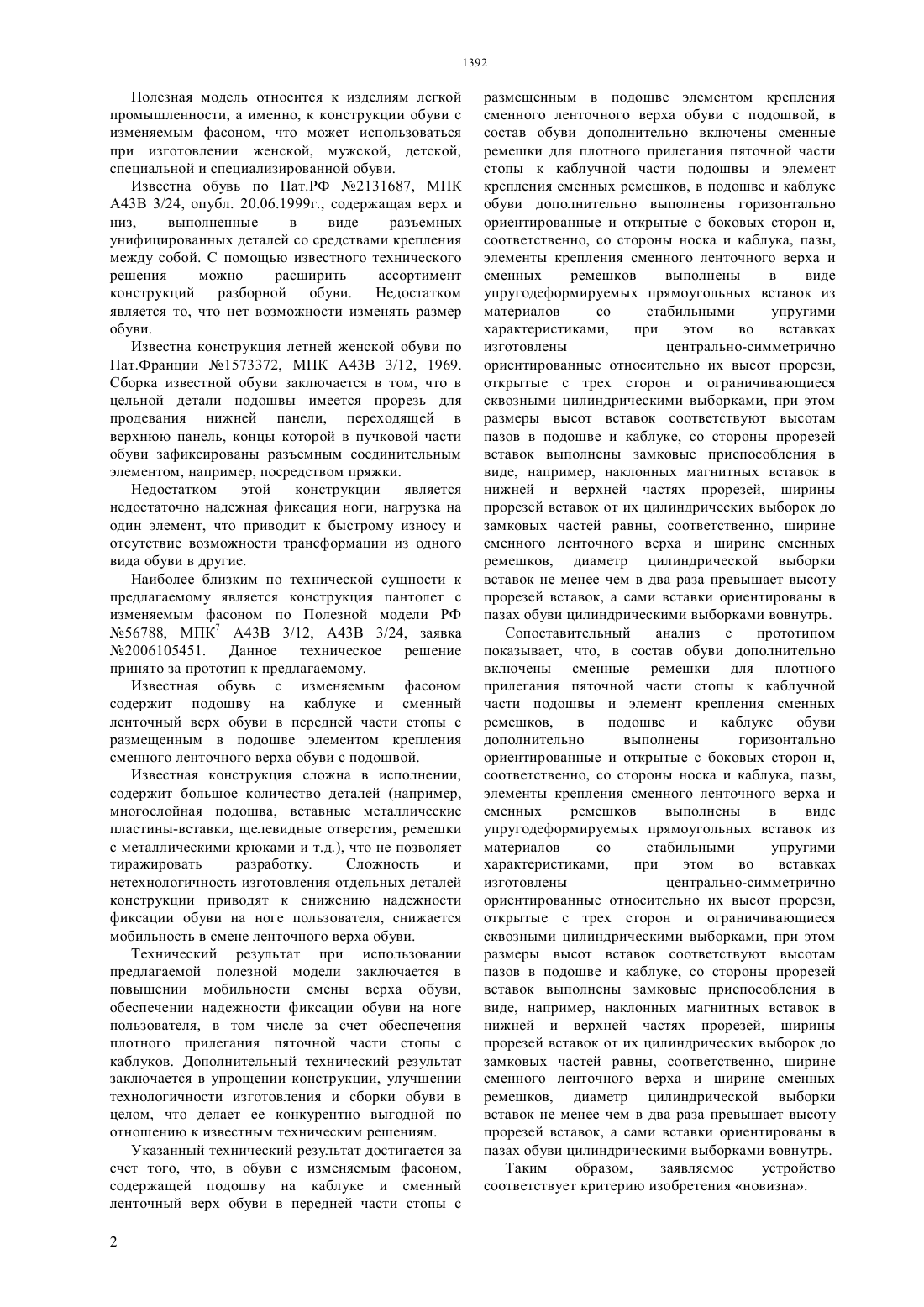

(51) 43 3/12 (2006.01) 43 3/24 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ элемент крепления сменных ремешков, в подошве и каблуке обуви дополнительно выполнены горизонтально ориентированные и открытые с боковых сторон и, соответственно, со стороны носка и каблука, пазы, элементы крепления сменного ленточного верха и сменных ремешков выполнены в виде упругодеформируемых прямоугольных вставок из материалов со стабильными упругими характеристиками,при этом во вставках изготовлены центрально-симметрично ориентированные относительно их высот прорези,открытые с трех сторон и ограничивающиеся сквозными цилиндрическими выборками, при этом размеры высот вставок соответствуют высотам пазов в подошве и каблуке, со стороны прорезей вставок выполнены замковые приспособления в виде, например, наклонных магнитных вставок в нижней и верхней частях прорезей, ширины прорезей вставок от из цилиндрических выборок до замковых частей равны, соответственно, ширине сменного ленточного верха и ширине сменных ремешков, диаметр цилиндрической выборки вставок не менее чем в два раза превышает высоту прорезей вставок, а сами вставки ориентированы в пазах обуви цилиндрическими выборками вовнутрь.(57) Полезная модель относится к изделиям легкой промышленности, а именно, к конструкции обуви с изменяемым фасоном, что может использоваться при изготовлении женской, мужской, детской,специальной и специализированной обуви. Технический результат при использовании предлагаемого изобретения заключается в повышении мобильности смены верха обуви,обеспечении надежности фиксации обуви на ноге пользователя, в том числе за счет обеспечения плотного прилегания пяточной части стопы с каблуков. Дополнительный технический результат заключается в упрощении конструкции, улучшении технологичности изготовления и сборки обуви в целом, что делает ее конкурентно выгодной по отношению к известным техническим решениям. В состав обуви дополнительно включены сменные ремешки для плотного прилегания пяточной части стопы к каблучной части подошвы и Полезная модель относится к изделиям легкой промышленности, а именно, к конструкции обуви с изменяемым фасоном, что может использоваться при изготовлении женской, мужской, детской,специальной и специализированной обуви. Известна обувь по Пат.РФ 2131687, МПК А 43 В 3/24, опубл. 20.06.1999 г., содержащая верх и низ,выполненные в виде разъемных унифицированных деталей со средствами крепления между собой. С помощью известного технического решения можно расширить ассортимент конструкций разборной обуви. Недостатком является то, что нет возможности изменять размер обуви. Известна конструкция летней женской обуви по Пат.Франции 1573372, МПК А 43 В 3/12, 1969. Сборка известной обуви заключается в том, что в цельной детали подошвы имеется прорезь для продевания нижней панели, переходящей в верхнюю панель, концы которой в пучковой части обуви зафиксированы разъемным соединительным элементом, например, посредством пряжки. Недостатком этой конструкции является недостаточно надежная фиксация ноги, нагрузка на один элемент, что приводит к быстрому износу и отсутствие возможности трансформации из одного вида обуви в другие. Наиболее близким по технической сущности к предлагаемому является конструкция пантолет с изменяемым фасоном по Полезной модели РФ 56788, МПК 7 А 43 В 3/12, А 43 В 3/24, заявка 2006105451. Данное техническое решение принято за прототип к предлагаемому. Известная обувь с изменяемым фасоном содержит подошву на каблуке и сменный ленточный верх обуви в передней части стопы с размещенным в подошве элементом крепления сменного ленточного верха обуви с подошвой. Известная конструкция сложна в исполнении,содержит большое количество деталей (например,многослойная подошва, вставные металлические пластины-вставки, щелевидные отверстия, ремешки с металлическими крюками и т.д.), что не позволяет тиражировать разработку. Сложность и нетехнологичность изготовления отдельных деталей конструкции приводят к снижению надежности фиксации обуви на ноге пользователя, снижается мобильность в смене ленточного верха обуви. Технический результат при использовании предлагаемой полезной модели заключается в повышении мобильности смены верха обуви,обеспечении надежности фиксации обуви на ноге пользователя, в том числе за счет обеспечения плотного прилегания пяточной части стопы с каблуков. Дополнительный технический результат заключается в упрощении конструкции, улучшении технологичности изготовления и сборки обуви в целом, что делает ее конкурентно выгодной по отношению к известным техническим решениям. Указанный технический результат достигается за счет того, что, в обуви с изменяемым фасоном,содержащей подошву на каблуке и сменный ленточный верх обуви в передней части стопы с 2 размещенным в подошве элементом крепления сменного ленточного верха обуви с подошвой, в состав обуви дополнительно включены сменные ремешки для плотного прилегания пяточной части стопы к каблучной части подошвы и элемент крепления сменных ремешков, в подошве и каблуке обуви дополнительно выполнены горизонтально ориентированные и открытые с боковых сторон и,соответственно, со стороны носка и каблука, пазы,элементы крепления сменного ленточного верха и сменных ремешков выполнены в виде упругодеформируемых прямоугольных вставок из материалов со стабильными упругими характеристиками,при этом во вставках изготовлены центрально-симметрично ориентированные относительно их высот прорези,открытые с трех сторон и ограничивающиеся сквозными цилиндрическими выборками, при этом размеры высот вставок соответствуют высотам пазов в подошве и каблуке, со стороны прорезей вставок выполнены замковые приспособления в виде, например, наклонных магнитных вставок в нижней и верхней частях прорезей, ширины прорезей вставок от их цилиндрических выборок до замковых частей равны, соответственно, ширине сменного ленточного верха и ширине сменных ремешков, диаметр цилиндрической выборки вставок не менее чем в два раза превышает высоту прорезей вставок, а сами вставки ориентированы в пазах обуви цилиндрическими выборками вовнутрь. Сопоставительный анализ с прототипом показывает, что, в состав обуви дополнительно включены сменные ремешки для плотного прилегания пяточной части стопы к каблучной части подошвы и элемент крепления сменных ремешков,в подошве и каблуке обуви дополнительно выполнены горизонтально ориентированные и открытые с боковых сторон и,соответственно, со стороны носка и каблука, пазы,элементы крепления сменного ленточного верха и сменных ремешков выполнены в виде упругодеформируемых прямоугольных вставок из материалов со стабильными упругими характеристиками,при этом во вставках изготовлены центрально-симметрично ориентированные относительно их высот прорези,открытые с трех сторон и ограничивающиеся сквозными цилиндрическими выборками, при этом размеры высот вставок соответствуют высотам пазов в подошве и каблуке, со стороны прорезей вставок выполнены замковые приспособления в виде, например, наклонных магнитных вставок в нижней и верхней частях прорезей, ширины прорезей вставок от их цилиндрических выборок до замковых частей равны, соответственно, ширине сменного ленточного верха и ширине сменных ремешков, диаметр цилиндрической выборки вставок не менее чем в два раза превышает высоту прорезей вставок, а сами вставки ориентированы в пазах обуви цилиндрическими выборками вовнутрь. Таким образом,заявляемое устройство соответствует критерию изобретения новизна. Сравнение заявляемого решения не только с прототипом, но и с другими техническими решениями в данной и смежных областях техники не позволило выявить в них признаки, отличающие заявляемое решение от прототипа, что позволяет сделать вывод о соответствии критерию существенные отличия. Изобретение иллюстрируется чертежами, где на фиг.1 представлена предлагаемая обувь с изменяемым фасоном, на фиг.2 - элемент крепления сменного ленточного верха обуви. Обувь со сменным фасоном содержит подошву 1 на каблуке 2. В подошве 1 и каблуке 2 обуви дополнительно выполнены горизонтально ориентированные и открытые с боковых сторон и,соответственно, со стороны носка и каблука, пазы 3. В пазах 3 размещен элемент крепления сменного ленточного верха 4 обуви и дополнительно введенный в конструкцию обуви элемент крепления сменных ремешков 5. Оба элемента крепления выполнены в виде упругодеформируемых прямоугольных вставок 6. Во вставках 6 изготовлены центрально-симметрично ориентированные относительно их высот прорези 7. Прорези открыты с трех сторон - спереди и с боков и ограничены сквозными цилиндрическими выборками 8. Размеры Н высот вставок 6 соответствуют высотам пазов в подошве и каблуке,а диаметрцилиндрической выборки не менее чем в два раза превышает высотупрорези. Со стороны прорезей вставок выполнены замковые приспособления в виде, например, наклонно ориентированных магнитных вставок 9 в нижней и верхней частях прорезей. Угол наклона магнитных вставок 9 может составлять 4045 к горизонтальной плоскости. Шириныпрорезей вставок 6 от их цилиндрических выборок 8 до замковых частей равны, соответственно, ширине сменного ленточного верха 4 и ширине сменных ремешков 5. Ленточный верх 4 и ремешок 5 являются сменными, легко заменяемыми. Для их замены необходимо разомкнуть магнитные вставки 9 замковых приспособлений. Вставки 6 изготовлены из материала со стабильными упругими характеристиками,например, из рессорно-пружинной стали 65 Г по ГОСТ 14959-79, из аустенитных дисперсионнотвердеющих сплавов, например, марок 35 НХТЮ,36 НХТЮ 5, 40 ХНХМ и других марок и групп материалов с аналогичными свойствами. Свои упругодеформационные свойства данные материалы получают после специального режима термообработки. Сменный ленточный верх 4 обуви и ремешки 5 могут быть различных фасонов, цветов, с разными рисунками, изображениями и украшениями на них,могут быть выполненными в виде гладких лент(полос), с бахромой, ребристыми, плетеными, с изменяющейся плоскои объемнопространственной геометрией и конфигурацией,иметь дополнительные украшения и функциональные элементы (подсветки, поплавки,сигнализаторы и др.). Предлагаемой обувью пользуются следующим образом. В зависимости от ситуативной необходимости выбирают нужную пару (сменный верх 4 ремешок 5). Для отдыха, пляжа, поездок, встреч,шопинга, спорта, деловых встреч и других мероприятий возможно свое сочетание верхремешок. При необходимости замены пары сменный верх - ремешок, разжимают магнитные вставки 9 замковых приспособлений. Тем самым добиваются универсальности и многофункциональности предлагаемой обуви,сохранив при этом,быстросменность сменных элементов и надежность фиксации обуви на ноге пользователя. Сменные элементы 4 и 5 могут предлагаться как в одном функционально-дизайновом решении, так и быть индивидуально выполненными по отдельным заказам пользователя. Изготовления элемента крепления сменного ленточного верха обуви из материала со стабильными упругими характеристиками придаем обуви дополнительные свойства (пружинящей подошвы), что придает комфорт пользователю, предотвращает развитие неправильной опоры (постановки) ступней на опорную поверхность (предотвращает развитие плоскостопия). Технологически не сложно изготовить дополнительно введенные в состав обуви элементы вставки 6, ремешки 5, а также изготовить в подошве 1 и каблуке 2 пазы 3. Достигнутые преимущества предлагаемой обуви делают ее конкурентоспособной и предполагают широкое тиражирование. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Обувь с изменяемым фасоном, содержащая подошву на каблуке и сменный ленточный верх обуви в передней части стопы с размещенным в подошве элементом крепления сменного ленточного верха обуви с подошвой, отличающаяся тем, что в состав обуви дополнительно включены сменные ремешки для плотного прилегания пяточной части стопы к каблучной части подошвы и элемент крепления сменных ремешков, в подошве и каблуке обуви дополнительно выполнены горизонтально ориентированные и открытые с боковых сторон и,со стороны носка и каблука, пазы, элементы крепления сменного ленточного верха и сменных ремешков выполнены в виде упругодеформируемых прямоугольных вставок из материалов со стабильными упругими характеристиками, при этом во вставках изготовлены центрально-симметрично ориентированные относительно их высот прорези,открытые с трех сторон и ограничивающиеся сквозными цилиндрическими выборками, при этом размеры высот вставок соответствуют высотам пазов в подошве и каблуке, со стороны прорезей вставок выполнены замковые приспособления в виде, наклонных магнитных вставок в нижней и 3 верхней частях прорезей, ширина прорезей вставок от их цилиндрических выборок до замковых частей равны,соответственно,ширине сменного ленточного верха и ширине сменных ремешков, диаметр цилиндрической выборки вставок не менее чем в два раза превышает высоту прорезей вставок,а сами вставки ориентированы в пазах обуви цилиндрическими выборками вовнутрь.
