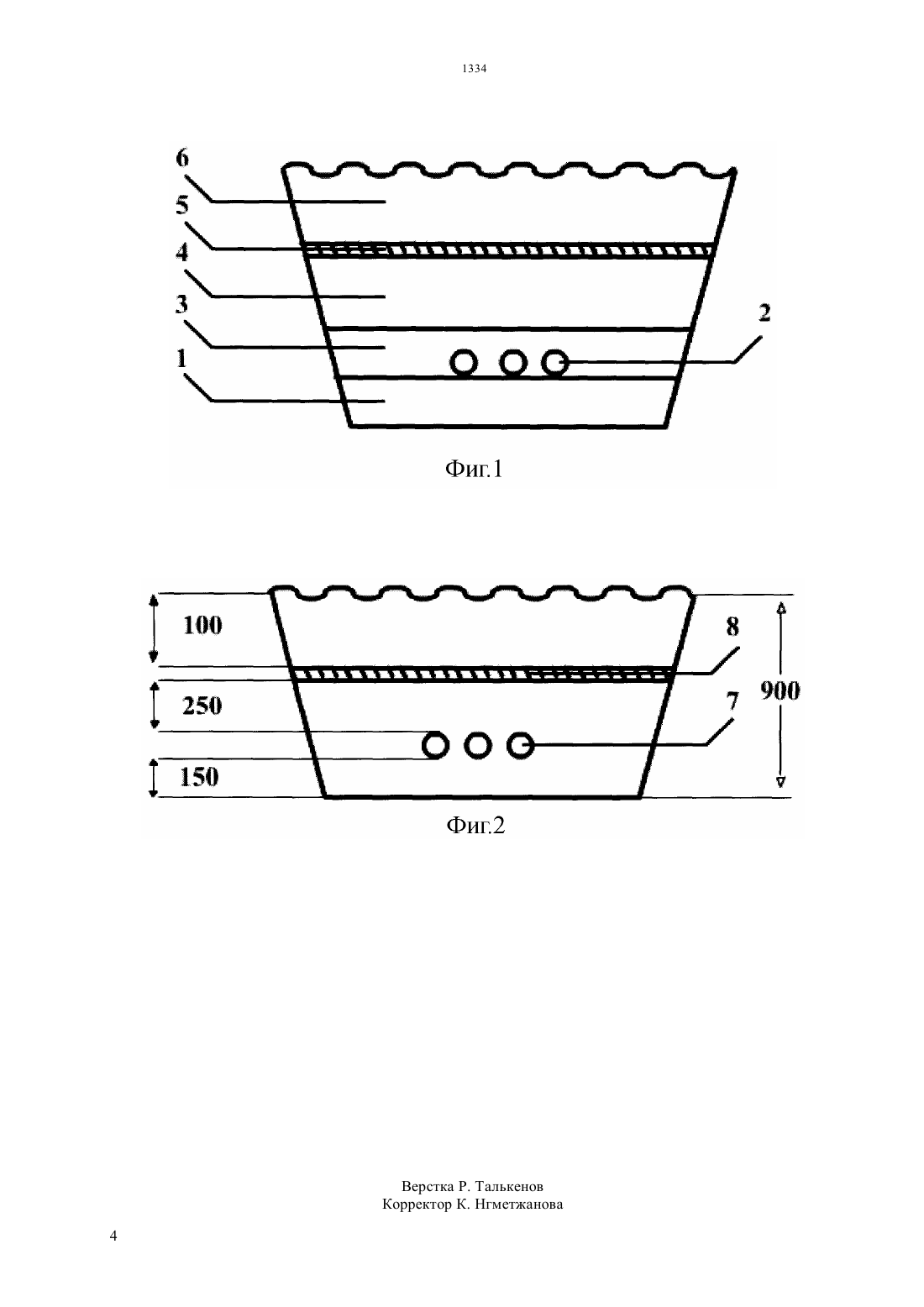

Лента защитно-сигнальная и траншея с её использованием

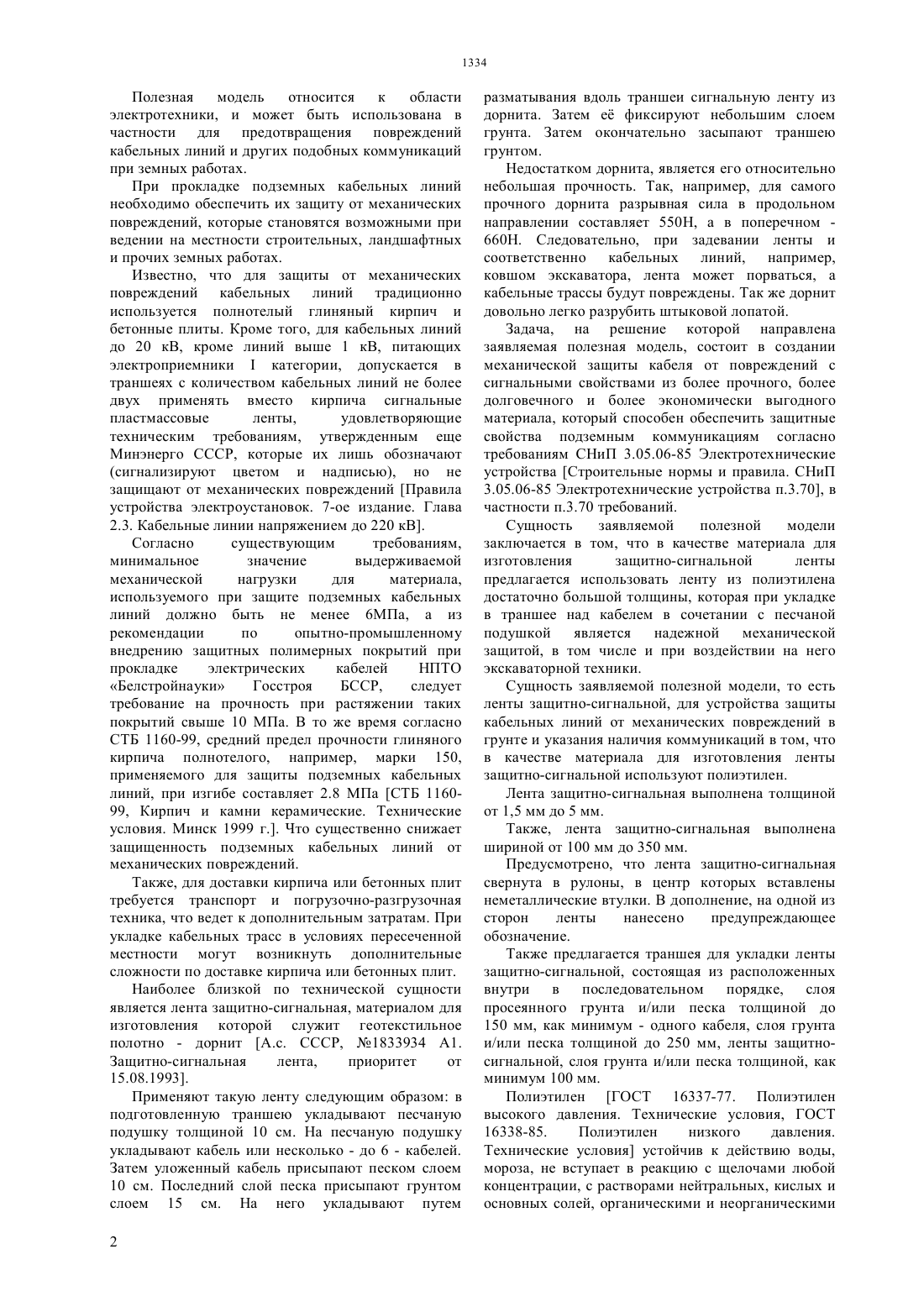

МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ частности для предотвращения повреждений кабельных линий и других подобных коммуникаций при земных работах. Решение поставленной задачи достигается тем,над, проложенным в земле кабелем, укладывается лента защитно-сигнальная, в качестве материала для изготовления которой предлагается использовать полиэтилен. В дополнение предлагается на одну из сторон сигнально-защитной ленты нанести при изготовлении предупреждающее обозначение. Также предлагается траншея с использованием предлагаемой ленты защитно-сигнальной.(76) РАДЕЧКО Андрей ПетровичЕРУСЛАНОВ Владислав Леонардович(74) Тагбергенова Модангуль Маруповна Тагбергенова Алма Таишевна(57) Полезная модель относится к области электротехники, и может быть использована в Полезная модель относится к области электротехники, и может быть использована в частности для предотвращения повреждений кабельных линий и других подобных коммуникаций при земных работах. При прокладке подземных кабельных линий необходимо обеспечить их защиту от механических повреждений, которые становятся возможными при ведении на местности строительных, ландшафтных и прочих земных работах. Известно, что для защиты от механических повреждений кабельных линий традиционно используется полнотелый глиняный кирпич и бетонные плиты. Кроме того, для кабельных линий до 20 кВ, кроме линий выше 1 кВ, питающих электроприемникикатегории, допускается в траншеях с количеством кабельных линий не более двух применять вместо кирпича сигнальные пластмассовые ленты,удовлетворяющие техническим требованиям, утвержденным еще Минэнерго СССР, которые их лишь обозначают(сигнализируют цветом и надписью), но не защищают от механических повреждений Правила устройства электроустановок. 7-ое издание. Глава 2.3. Кабельные линии напряжением до 220 кВ. Согласно существующим требованиям,минимальное значение выдерживаемой механической нагрузки для материала,используемого при защите подземных кабельных линий должно быть не менее 6 МПа, а из рекомендации по опытно-промышленному внедрению защитных полимерных покрытий при прокладке электрических кабелей НПТО Белстройнауки Госстроя БССР,следует требование на прочность при растяжении таких покрытий свыше 10 МПа. В то же время согласно СТБ 1160-99, средний предел прочности глиняного кирпича полнотелого, например, марки 150,применяемого для защиты подземных кабельных линий, при изгибе составляет 2.8 МПа СТБ 116099, Кирпич и камни керамические. Технические условия. Минск 1999 г Что существенно снижает защищенность подземных кабельных линий от механических повреждений. Также, для доставки кирпича или бетонных плит требуется транспорт и погрузочно-разгрузочная техника, что ведет к дополнительным затратам. При укладке кабельных трасс в условиях пересеченной местности могут возникнуть дополнительные сложности по доставке кирпича или бетонных плит. Наиболее близкой по технической сущности является лента защитно-сигнальная, материалом для изготовления которой служит геотекстильное полотно - дорнит А.с. СССР, 1833934 А 1. Защитно-сигнальная лента,приоритет от 15.08.1993. Применяют такую ленту следующим образом в подготовленную траншею укладывают песчаную подушку толщиной 10 см. На песчаную подушку укладывают кабель или несколько - до 6 - кабелей. Затем уложенный кабель присыпают песком слоем 10 см. Последний слой песка присыпают грунтом слоем 15 см. На него укладывают путем 2 разматывания вдоль траншеи сигнальную ленту из дорнита. Затем е фиксируют небольшим слоем грунта. Затем окончательно засыпают траншею грунтом. Недостатком дорнита, является его относительно небольшая прочность. Так, например, для самого прочного дорнита разрывная сила в продольном направлении составляет 550 Н, а в поперечном 660 Н. Следовательно, при задевании ленты и соответственно кабельных линий, например,ковшом экскаватора, лента может порваться, а кабельные трассы будут повреждены. Так же дорнит довольно легко разрубить штыковой лопатой. Задача, на решение которой направлена заявляемая полезная модель, состоит в создании механической защиты кабеля от повреждений с сигнальными свойствами из более прочного, более долговечного и более экономически выгодного материала, который способен обеспечить защитные свойства подземным коммуникациям согласно требованиям СНиП 3.05.06-85 Электротехнические устройства Строительные нормы и правила. СНиП 3.05.06-85 Электротехнические устройства п.3.70, в частности п.3.70 требований. Сущность заявляемой полезной модели заключается в том, что в качестве материала для изготовления защитно-сигнальной ленты предлагается использовать ленту из полиэтилена достаточно большой толщины, которая при укладке в траншее над кабелем в сочетании с песчаной подушкой является надежной механической защитой, в том числе и при воздействии на него экскаваторной техники. Сущность заявляемой полезной модели, то есть ленты защитно-сигнальной, для устройства защиты кабельных линий от механических повреждений в грунте и указания наличия коммуникаций в том, что в качестве материала для изготовления ленты защитно-сигнальной используют полиэтилен. Лента защитно-сигнальная выполнена толщиной от 1,5 мм до 5 мм. Также, лента защитно-сигнальная выполнена шириной от 100 мм до 350 мм. Предусмотрено, что лента защитно-сигнальная свернута в рулоны, в центр которых вставлены неметаллические втулки. В дополнение, на одной из сторон ленты нанесено предупреждающее обозначение. Также предлагается траншея для укладки ленты защитно-сигнальной, состоящая из расположенных внутри в последовательном порядке, слоя просеянного грунта и/или песка толщиной до 150 мм, как минимум - одного кабеля, слоя грунта и/или песка толщиной до 250 мм, ленты защитносигнальной, слоя грунта и/или песка толщиной, как минимум 100 мм. Полиэтилен ГОСТ 16337-77. Полиэтилен высокого давления. Технические условия, ГОСТ 16338-85. Полиэтилен низкого давления. Технические условия устойчив к действию воды,мороза, не вступает в реакцию с щелочами любой концентрации, с растворами нейтральных, кислых и основных солей, органическими и неорганическими кислотами, даже концентрированной серной кислоты. Минимальная механическая нагрузка,которую способна выдержать лента сигнальнозащитная, изготовленная из полиэтиленового листа,составляет 14.86 МПа, при продольном растяжении,и 13.99 МПа - при поперечном. Так же изделия из полиэтилена пригодны для переработки и последующего использования. В дополнение предлагается нанести на защитную ленту опознавательные знаки, то есть, лицевая сторона ленты выполняется в сигнальном, например красном цвете, и с предупреждающей надписью Осторожно кабель на русском и английском языках. Толщина предлагаемой ленты защитносигнальной 3,50,7 мм (однако может варьироваться от 1.5 до 5 мм), Ширина ленты защитно-сигнальной может быть 1251 мм или 2501 мм (однако может варьироваться от 100 до 350 мм). Длина отрезков ленты защитно-сигнальной обычно составляет 500005 мм (однако может варьироваться от 10000 до 50000 мм). Заявляемая полезная модель иллюстрируется фигурами. На фиг.1 - Укладка прототипа заявляемой ленты защитно-сигнальной. На фиг.2 - Укладка заявляемой ленты защитносигнальной. По прототипу сигнальную ленту применяют следующим образом (фиг.1). В подготовленную траншею укладывают песчаную подушку 1 толщиной 10 см. На песчаную подушку укладывают кабель или несколько (до 6-ти) кабелей 2. Затем уложенный кабель присыпают песком 3 толщиной слоя вм 10 см. Последний слой песка присыпают грунтом 4 толщиной около 15 см. На него укладывают(разматывают вдоль траншеи) сигнальную ленту из дорнита 5. Далее, е фиксируют небольшим слоем грунта, затем окончательно засыпают траншею грунтом 6 (фиг.1). Предлагаемое решение предусматривает. В траншее над кабелями 7, на расстоянии 250 мм от их наружных покровов, должна укладываться на насыпанный на кабель уплотненный грунт мелкой фракции лента защитно-сигнальная 8 (фиг.2). Расстояние до нижнего уровня кабелей 7 от дна траншеи должно составлять не менее 150 мм. На ленту защитно-сигнальную насыпается грунт и/или песок мелкой фракции без камней, мусора и шлака с толщиной подушки не менее 100 мм. Втулки, вставленные в середину рулона при изготовлении ленты, позволяют как механически так и вручную разматывать рулоны при укладке ленты защитно-сигнальной. При расположении в траншее одного кабеля лента должна укладываться по оси кабеля. При укладке по ширине траншеи более одной ленты смежные ленты должны прокладываться плотно друг к другу без зазоров. В местах поворотов кабельной линии в ленте вырезается кусок в виде треугольника, что позволяет при укладке ленты повторить поворот кабельной линии. После того как рулон ленты полностью размотан следующий отрезок ленты укладывается плотно друг к другу к предыдущему отрезку ленты. Использование ленты защитно-сигнальной вместо использования кирпича, так же является значительно более выгодным и в финансовом плане,так как позволяет экономить и людские ресурсы. Например, для укладки ленты защитно-сигнальной на пересеченной местности возможно применение ручного труда двух рабочих без применения спецтехники. Протоколами испытаний испытательных центров ОАО Стройкомплекс Минстройархитектуры Республики Беларусь и БелГИСС подтверждена высокая стойкость ленты защитно-сигнальной к растяжению и ударным нагрузкам. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Лента защитно-сигнальная, для устройства защиты кабельных линий от механических повреждений в грунте и указания наличия коммуникаций, отличающаяся тем, что лента защитно-сигнальная выполнена из полиэтилена. 2. Лента защитно-сигнальная по п.1,отличающаяся тем, что лента защитно-сигнальная выполнена толщиной от 1,5 мм до 5 мм. 3. Лента защитно-сигнальная по п.1,отличающаяся тем, что лента защитно-сигнальная выполнена шириной от 100 мм до 350 мм. 4. Лента защитно-сигнальная по п.1,отличающаяся тем, что лента защитно-сигнальная свернута в рулоны, в центр которых вставлены неметаллические втулки. 5. Лента защитно-сигнальная по п.1,отличающаяся тем, что на одной из сторон ленты нанесено предупреждающее обозначение. 6. Траншея, состоящая из расположенных в последовательном порядке слоя просеянного грунта и/или песка толщиной до 150 мм, как минимум одного кабеля, слоя грунта и/или песка толщиной до 250 мм, ленты защитно-сигнальной по любому из п.п.1-5, слоя грунта и/или песка толщиной, как минимум 100 мм.
