Устройство уведомления вызываемого абонента в режиме “занято” или “недоступен” о вызове при недостаточном балансе вызывающего абонента

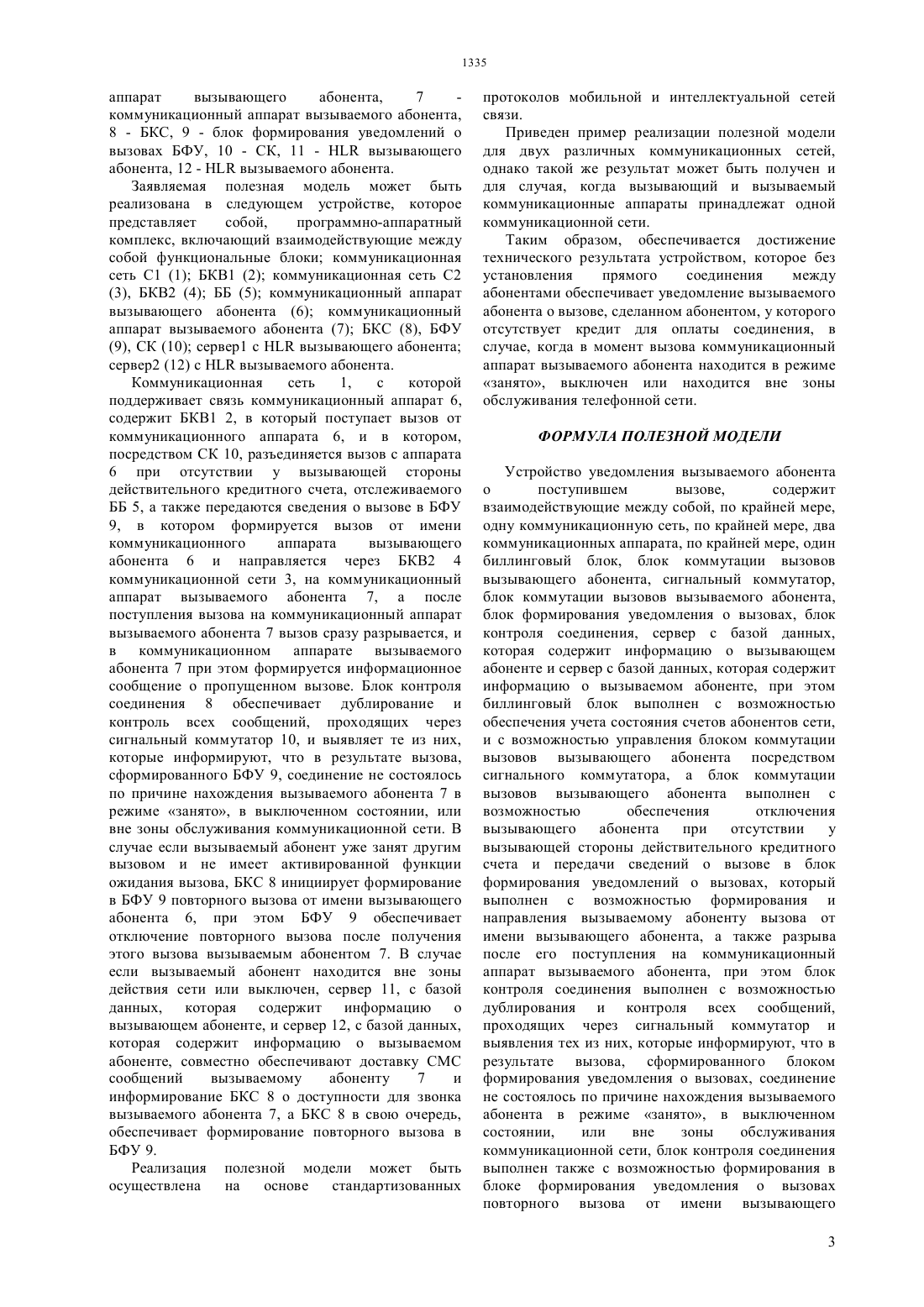

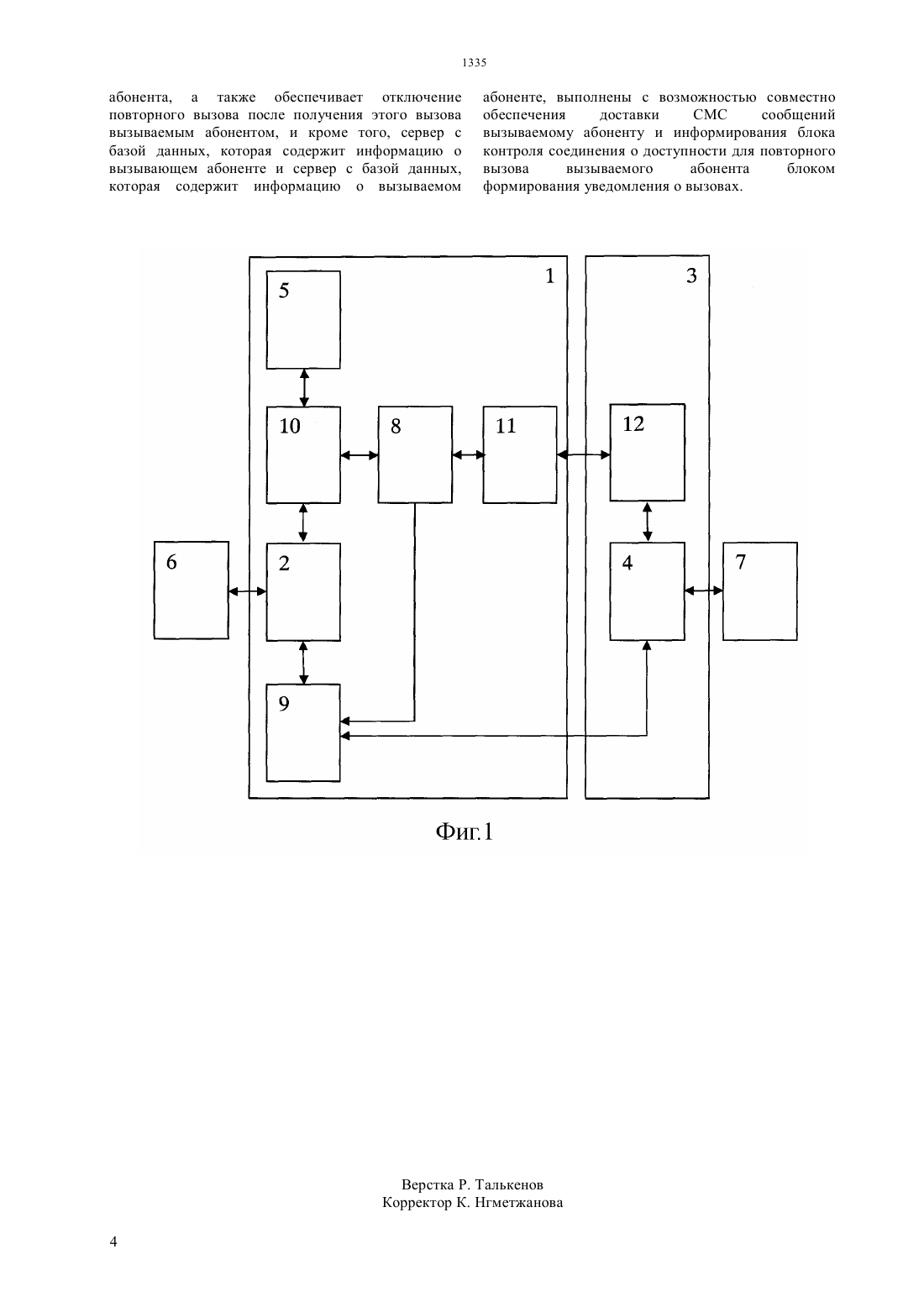

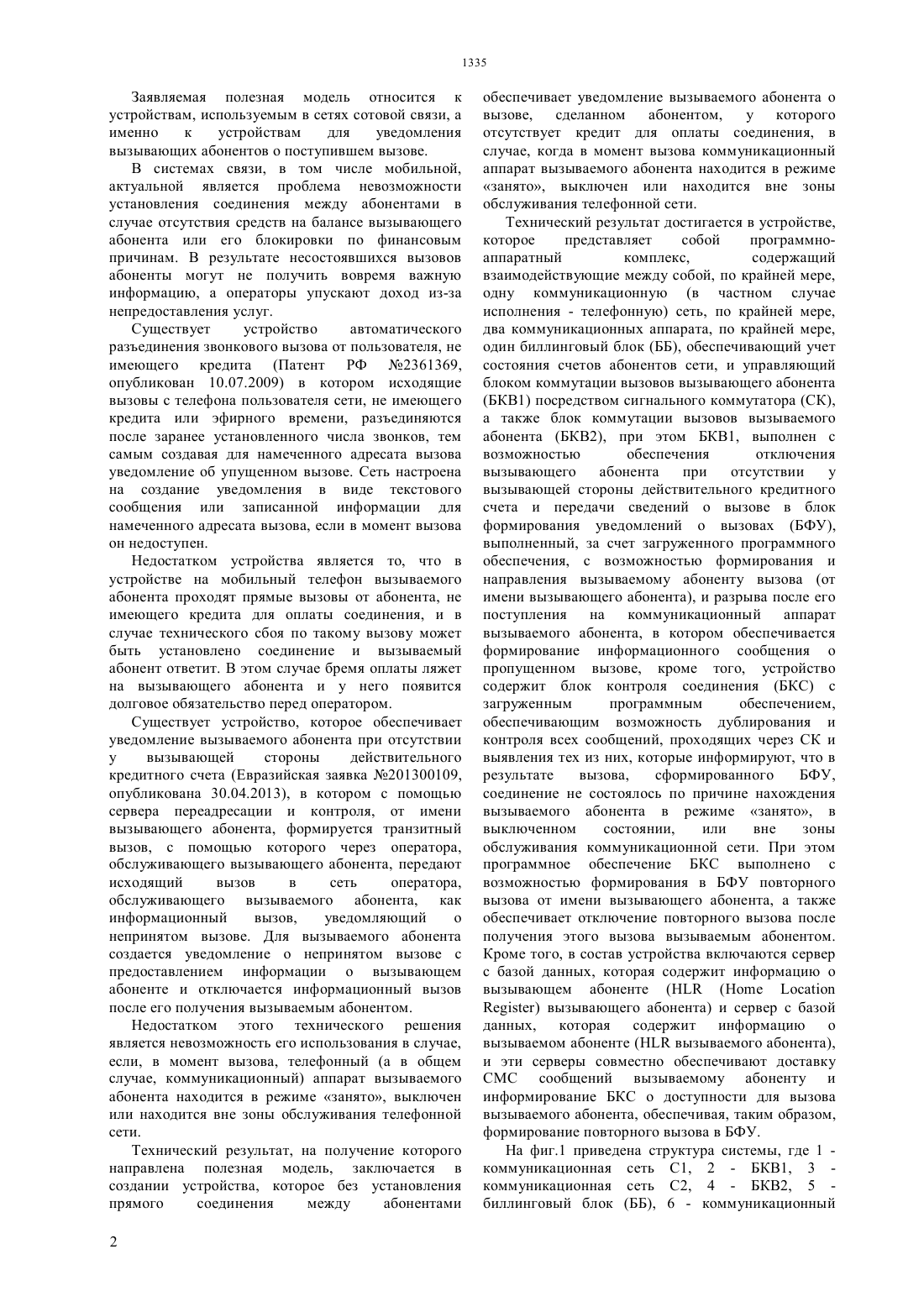

(51) 04 3/42 (2006.01) 04 4/12 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ блок формирования уведомлений о вызовах (БФУ),выполненный с возможностью формирования и направления вызываемому абоненту вызова от имени вызывающего абонента, и разрыва после его поступления на коммуникационный аппарат вызываемого абонента, в котором обеспечивается формирование информационного сообщения о пропущенном вызове, кроме того, устройство содержит блок контроля соединения (БКС) с загруженным программным обеспечением,обеспечивающим возможность дублирования и контроля всех сообщений, проходящих через СК и выявления тех из них, которые информируют, что в результате вызова,сформированного БФУ,соединение не состоялось по причине нахождения вызываемого абонента в режиме занято, в выключенном состоянии,или вне зоны обслуживания коммуникационной сети. При этом программное обеспечение БКС выполнено с возможностью формирования в БФУ повторного вызова от имени вызывающего абонента, а также обеспечивает отключение повторного вызова после получения этого вызова вызываемым абонентом. Кроме того, в состав устройства включаются сервер с базой данных, которая содержит информацию о вызывающем абоненте ( () вызывающего абонента) и сервер с базой данных, которая содержит информацию о вызываемом абоненте ( вызываемого абонента),и эти серверы совместно обеспечивают доставку СМС сообщений вызываемому абоненту и информирование БКС о доступности для вызова вызываемого абонента, обеспечивая, таким образом,формирование повторного вызова в БФУ. 1 НП, 1 ИЛ.(73) Общество с ограниченной ответственностью БИГ ДАТА ТЕХНОЛОДЖИ(74) Тагбергенова Модангуль Маруповна Тагбергенова Алма Таишевна(54) УСТРОЙСТВО УВЕДОМЛЕНИЯ ВЫЗЫВАЕМОГО АБОНЕНТА В РЕЖИМЕ ЗАНЯТО ИЛИ НЕДОСТУПЕН О ВЫЗОВЕ ПРИ НЕДОСТАТОЧНОМ БАЛАНСЕ ВЫЗЫВАЮЩЕГО АБОНЕНТА(57) Заявляемая полезная модель относится к устройствам, используемым в сетях сотовой связи, а именно к устройствам для уведомления вызывающих абонентов о сделанном вызове. Технический результат достигается в устройстве,которое представляет собой программноаппаратный комплекс,содержащий взаимодействующие между собой, по крайней мере,одну коммуникационную сеть, по крайней мере, два коммуникационных аппарата, по крайней мере,один биллинговый блок (ББ), обеспечивающий учет состояния счетов абонентов сети, и управляющий блоком коммутации вызовов вызывающего абонента(БКВ 1) посредством сигнального коммутатора (СК), а также блок коммутации вызовов вызываемого абонента (БКВ 2), при этом БКВ 1, выполнен с возможностью обеспечения отключения вызывающего абонента при отсутствии у вызывающей стороны действительного кредитного счета и передачи сведений о вызове в Заявляемая полезная модель относится к устройствам, используемым в сетях сотовой связи, а именно к устройствам для уведомления вызывающих абонентов о поступившем вызове. В системах связи, в том числе мобильной,актуальной является проблема невозможности установления соединения между абонентами в случае отсутствия средств на балансе вызывающего абонента или его блокировки по финансовым причинам. В результате несостоявшихся вызовов абоненты могут не получить вовремя важную информацию, а операторы упускают доход из-за непредоставления услуг. Существует устройство автоматического разъединения звонкового вызова от пользователя, не имеющего кредита (Патент РФ 2361369,опубликован 10.07.2009) в котором исходящие вызовы с телефона пользователя сети, не имеющего кредита или эфирного времени, разъединяются после заранее установленного числа звонков, тем самым создавая для намеченного адресата вызова уведомление об упущенном вызове. Сеть настроена на создание уведомления в виде текстового сообщения или записанной информации для намеченного адресата вызова, если в момент вызова он недоступен. Недостатком устройства является то, что в устройстве на мобильный телефон вызываемого абонента проходят прямые вызовы от абонента, не имеющего кредита для оплаты соединения, и в случае технического сбоя по такому вызову может быть установлено соединение и вызываемый абонент ответит. В этом случае бремя оплаты ляжет на вызывающего абонента и у него появится долговое обязательство перед оператором. Существует устройство, которое обеспечивает уведомление вызываемого абонента при отсутствии у вызывающей стороны действительного кредитного счета (Евразийская заявка 201300109,опубликована 30.04.2013), в котором с помощью сервера переадресации и контроля, от имени вызывающего абонента, формируется транзитный вызов, с помощью которого через оператора,обслуживающего вызывающего абонента, передают исходящий вызов в сеть оператора,обслуживающего вызываемого абонента, как информационный вызов,уведомляющий о непринятом вызове. Для вызываемого абонента создается уведомление о непринятом вызове с предоставлением информации о вызывающем абоненте и отключается информационный вызов после его получения вызываемым абонентом. Недостатком этого технического решения является невозможность его использования в случае,если, в момент вызова, телефонный (а в общем случае, коммуникационный) аппарат вызываемого абонента находится в режиме занято, выключен или находится вне зоны обслуживания телефонной сети. Технический результат, на получение которого направлена полезная модель, заключается в создании устройства, которое без установления прямого соединения между абонентами 2 обеспечивает уведомление вызываемого абонента о вызове, сделанном абонентом, у которого отсутствует кредит для оплаты соединения, в случае, когда в момент вызова коммуникационный аппарат вызываемого абонента находится в режиме занято, выключен или находится вне зоны обслуживания телефонной сети. Технический результат достигается в устройстве,которое представляет собой программноаппаратный комплекс,содержащий взаимодействующие между собой, по крайней мере,одну коммуникационную (в частном случае исполнения - телефонную) сеть, по крайней мере,два коммуникационных аппарата, по крайней мере,один биллинговый блок (ББ), обеспечивающий учет состояния счетов абонентов сети, и управляющий блоком коммутации вызовов вызывающего абонента(БКВ 1) посредством сигнального коммутатора (СК),а также блок коммутации вызовов вызываемого абонента (БКВ 2), при этом БКВ 1, выполнен с возможностью обеспечения отключения вызывающего абонента при отсутствии у вызывающей стороны действительного кредитного счета и передачи сведений о вызове в блок формирования уведомлений о вызовах (БФУ),выполненный, за счет загруженного программного обеспечения, с возможностью формирования и направления вызываемому абоненту вызова (от имени вызывающего абонента), и разрыва после его поступления на коммуникационный аппарат вызываемого абонента, в котором обеспечивается формирование информационного сообщения о пропущенном вызове, кроме того, устройство содержит блок контроля соединения (БКС) с загруженным программным обеспечением,обеспечивающим возможность дублирования и контроля всех сообщений, проходящих через СК и выявления тех из них, которые информируют, что в результате вызова,сформированного БФУ,соединение не состоялось по причине нахождения вызываемого абонента в режиме занято, в выключенном состоянии,или вне зоны обслуживания коммуникационной сети. При этом программное обеспечение БКС выполнено с возможностью формирования в БФУ повторного вызова от имени вызывающего абонента, а также обеспечивает отключение повторного вызова после получения этого вызова вызываемым абонентом. Кроме того, в состав устройства включаются сервер с базой данных, которая содержит информацию о вызывающем абоненте ( () вызывающего абонента) и сервер с базой данных, которая содержит информацию о вызываемом абоненте ( вызываемого абонента),и эти серверы совместно обеспечивают доставку СМС сообщений вызываемому абоненту и информирование БКС о доступности для вызова вызываемого абонента, обеспечивая, таким образом,формирование повторного вызова в БФУ. На фиг.1 приведена структура системы, где 1 коммуникационная сеть С 1, 2 - БКВ 1, 3 коммуникационная сеть С 2, 4 - БКВ 2, 5 биллинговый блок (ББ), 6 - коммуникационный аппарат вызывающего абонента,7 коммуникационный аппарат вызываемого абонента,8 - БКС, 9 - блок формирования уведомлений о вызовах БФУ, 10 - СК, 11 -вызывающего абонента, 12 -вызываемого абонента. Заявляемая полезная модель может быть реализована в следующем устройстве, которое представляет собой,программно-аппаратный комплекс, включающий взаимодействующие между собой функциональные блоки коммуникационная сеть 1 (1) БКВ 1 (2) коммуникационная сеть С 2(3), БКВ 2 (4) ББ (5) коммуникационный аппарат вызывающего абонента (6) коммуникационный аппарат вызываемого абонента (7) БКС (8), БФУ(9), СК (10) сервер 1 свызывающего абонента сервер 2 (12) свызываемого абонента. Коммуникационная сеть 1,с которой поддерживает связь коммуникационный аппарат 6,содержит БКВ 1 2, в который поступает вызов от коммуникационного аппарата 6, и в котором,посредством СК 10, разъединяется вызов с аппарата 6 при отсутствии у вызывающей стороны действительного кредитного счета, отслеживаемого ББ 5, а также передаются сведения о вызове в БФУ 9, в котором формируется вызов от имени коммуникационного аппарата вызывающего абонента 6 и направляется через БКВ 2 4 коммуникационной сети 3, на коммуникационный аппарат вызываемого абонента 7, а после поступления вызова на коммуникационный аппарат вызываемого абонента 7 вызов сразу разрывается, и в коммуникационном аппарате вызываемого абонента 7 при этом формируется информационное сообщение о пропущенном вызове. Блок контроля соединения 8 обеспечивает дублирование и контроль всех сообщений, проходящих через сигнальный коммутатор 10, и выявляет те из них,которые информируют, что в результате вызова,сформированного БФУ 9, соединение не состоялось по причине нахождения вызываемого абонента 7 в режиме занято, в выключенном состоянии, или вне зоны обслуживания коммуникационной сети. В случае если вызываемый абонент уже занят другим вызовом и не имеет активированной функции ожидания вызова, БКС 8 инициирует формирование в БФУ 9 повторного вызова от имени вызывающего абонента 6, при этом БФУ 9 обеспечивает отключение повторного вызова после получения этого вызова вызываемым абонентом 7. В случае если вызываемый абонент находится вне зоны действия сети или выключен, сервер 11, с базой данных, которая содержит информацию о вызывающем абоненте, и сервер 12, с базой данных,которая содержит информацию о вызываемом абоненте, совместно обеспечивают доставку СМС сообщений вызываемому абоненту 7 и информирование БКС 8 о доступности для звонка вызываемого абонента 7, а БКС 8 в свою очередь,обеспечивает формирование повторного вызова в БФУ 9. Реализация полезной модели может быть осуществлена на основе стандартизованных протоколов мобильной и интеллектуальной сетей связи. Приведен пример реализации полезной модели для двух различных коммуникационных сетей,однако такой же результат может быть получен и для случая, когда вызывающий и вызываемый коммуникационные аппараты принадлежат одной коммуникационной сети. Таким образом, обеспечивается достижение технического результата устройством, которое без установления прямого соединения между абонентами обеспечивает уведомление вызываемого абонента о вызове, сделанном абонентом, у которого отсутствует кредит для оплаты соединения, в случае, когда в момент вызова коммуникационный аппарат вызываемого абонента находится в режиме занято, выключен или находится вне зоны обслуживания телефонной сети. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Устройство уведомления вызываемого абонента о поступившем вызове,содержит взаимодействующие между собой, по крайней мере,одну коммуникационную сеть, по крайней мере, два коммуникационных аппарата, по крайней мере, один биллинговый блок, блок коммутации вызовов вызывающего абонента, сигнальный коммутатор,блок коммутации вызовов вызываемого абонента,блок формирования уведомления о вызовах, блок контроля соединения, сервер с базой данных,которая содержит информацию о вызывающем абоненте и сервер с базой данных, которая содержит информацию о вызываемом абоненте, при этом биллинговый блок выполнен с возможностью обеспечения учета состояния счетов абонентов сети,и с возможностью управления блоком коммутации вызовов вызывающего абонента посредством сигнального коммутатора, а блок коммутации вызовов вызывающего абонента выполнен с возможностью обеспечения отключения вызывающего абонента при отсутствии у вызывающей стороны действительного кредитного счета и передачи сведений о вызове в блок формирования уведомлений о вызовах, который выполнен с возможностью формирования и направления вызываемому абоненту вызова от имени вызывающего абонента, а также разрыва после его поступления на коммуникационный аппарат вызываемого абонента, при этом блок контроля соединения выполнен с возможностью дублирования и контроля всех сообщений,проходящих через сигнальный коммутатор и выявления тех из них, которые информируют, что в результате вызова, сформированного блоком формирования уведомления о вызовах, соединение не состоялось по причине нахождения вызываемого абонента в режиме занято, в выключенном состоянии,иливне зоны обслуживания коммуникационной сети, блок контроля соединения выполнен также с возможностью формирования в блоке формирования уведомления о вызовах повторного вызова от имени вызывающего 3 абонента, а также обеспечивает отключение повторного вызова после получения этого вызова вызываемым абонентом, и кроме того, сервер с базой данных, которая содержит информацию о вызывающем абоненте и сервер с базой данных,которая содержит информацию о вызываемом абоненте, выполнены с возможностью совместно обеспечения доставки сообщений вызываемому абоненту и информирования блока контроля соединения о доступности для повторного вызова вызываемого абонента блоком формирования уведомления о вызовах.
