Лента сигнальная детекционная

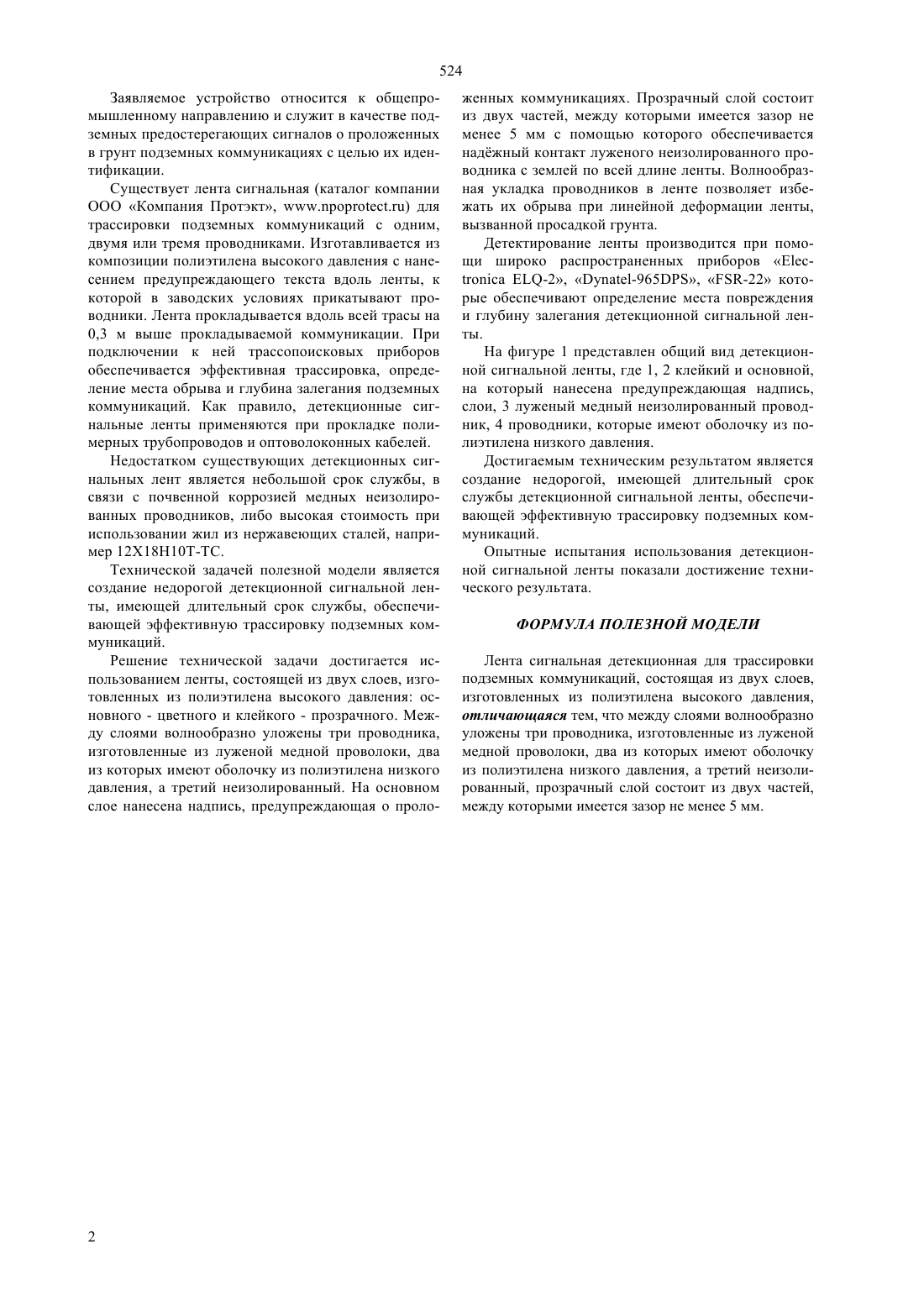

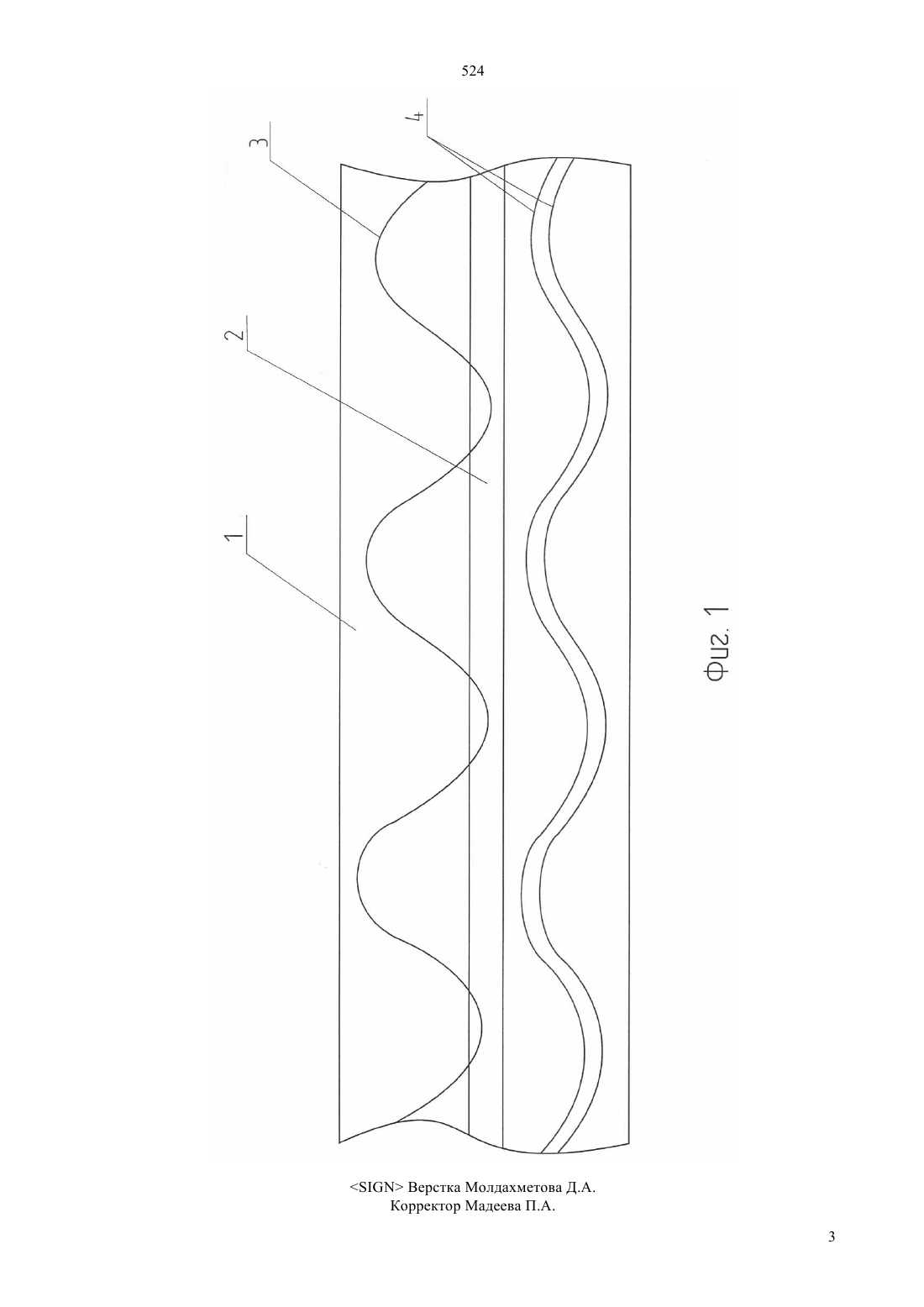

(51) В 65 Н 26/04 (2006.01) В 65 Н 26/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ товленных из полиэтилена высокого давления основного - цветного и клейкого - прозрачного. Между слоями волнообразно уложены три проводника,изготовленные из луженой медной проволоки, два из которых имеют оболочку из полиэтилена низкого давления, а третий неизолированный. На основном слое нанесена надпись, предупреждающая о проложенных коммуникациях. Прозрачный слой состоит из двух частей, между которыми имеется зазор не менее 5 мм с помощью которого обеспечивается наджный контакт луженого неизолированного проводника с землей по всей длине ленты. Волнообразная укладка проводников в ленте позволяет избежать их обрыва при линейной деформации ленты,вызванной просадкой грунта. Достигаемым техническим результатом является создание недорогой, имеющей длительный срок службы детекционной сигнальной ленты, обеспечивающей эффективную трассировку подземных коммуникаций.(72) Сахаров Евгений Борисович Гужвин Вадим Юрьевич(57) Заявляемое устройство относится к общепромышленному направлению и служит в качестве подземных предостерегающих сигналов о проложенных в грунт подземных коммуникациях с целью их идентификации. Технической задачей полезной модели является создание детекционной сигнальной ленты, имеющей длительный срок службы, обеспечивающей эффективную трассировку подземных коммуникаций. Решение технической задачи достигается использованием ленты, состоящей из двух слоев, изго 524 Заявляемое устройство относится к общепромышленному направлению и служит в качестве подземных предостерегающих сигналов о проложенных в грунт подземных коммуникациях с целью их идентификации. Существует лента сигнальная (каталог компании ООО Компания Протэкт, ) для трассировки подземных коммуникаций с одним,двумя или тремя проводниками. Изготавливается из композиции полиэтилена высокого давления с нанесением предупреждающего текста вдоль ленты, к которой в заводских условиях прикатывают проводники. Лента прокладывается вдоль всей трасы на 0,3 м выше прокладываемой коммуникации. При подключении к ней трассопоисковых приборов обеспечивается эффективная трассировка, определение места обрыва и глубина залегания подземных коммуникаций. Как правило, детекционные сигнальные ленты применяются при прокладке полимерных трубопроводов и оптоволоконных кабелей. Недостатком существующих детекционных сигнальных лент является небольшой срок службы, в связи с почвенной коррозией медных неизолированных проводников, либо высокая стоимость при использовании жил из нержавеющих сталей, например 12 Х 18 Н 10 Т-ТС. Технической задачей полезной модели является создание недорогой детекционной сигнальной ленты, имеющей длительный срок службы, обеспечивающей эффективную трассировку подземных коммуникаций. Решение технической задачи достигается использованием ленты, состоящей из двух слоев, изготовленных из полиэтилена высокого давления основного - цветного и клейкого - прозрачного. Между слоями волнообразно уложены три проводника,изготовленные из луженой медной проволоки, два из которых имеют оболочку из полиэтилена низкого давления, а третий неизолированный. На основном слое нанесена надпись, предупреждающая о проло 2 женных коммуникациях. Прозрачный слой состоит из двух частей, между которыми имеется зазор не менее 5 мм с помощью которого обеспечивается наджный контакт луженого неизолированного проводника с землей по всей длине ленты. Волнообразная укладка проводников в ленте позволяет избежать их обрыва при линейной деформации ленты,вызванной просадкой грунта. Детектирование ленты производится при помощи широко распространенных приборов-2, -965, -22 которые обеспечивают определение места повреждения и глубину залегания детекционной сигнальной ленты. На фигуре 1 представлен общий вид детекционной сигнальной ленты, где 1, 2 клейкий и основной,на который нанесена предупреждающая надпись,слои, 3 луженый медный неизолированный проводник, 4 проводники, которые имеют оболочку из полиэтилена низкого давления. Достигаемым техническим результатом является создание недорогой, имеющей длительный срок службы детекционной сигнальной ленты, обеспечивающей эффективную трассировку подземных коммуникаций. Опытные испытания использования детекционной сигнальной ленты показали достижение технического результата. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Лента сигнальная детекционная для трассировки подземных коммуникаций, состоящая из двух слоев,изготовленных из полиэтилена высокого давления,отличающаяся тем, что между слоями волнообразно уложены три проводника, изготовленные из луженой медной проволоки, два из которых имеют оболочку из полиэтилена низкого давления, а третий неизолированный, прозрачный слой состоит из двух частей,между которыми имеется зазор не менее 5 мм.
