Кирпичная углевыжигательная печь “Люкс”

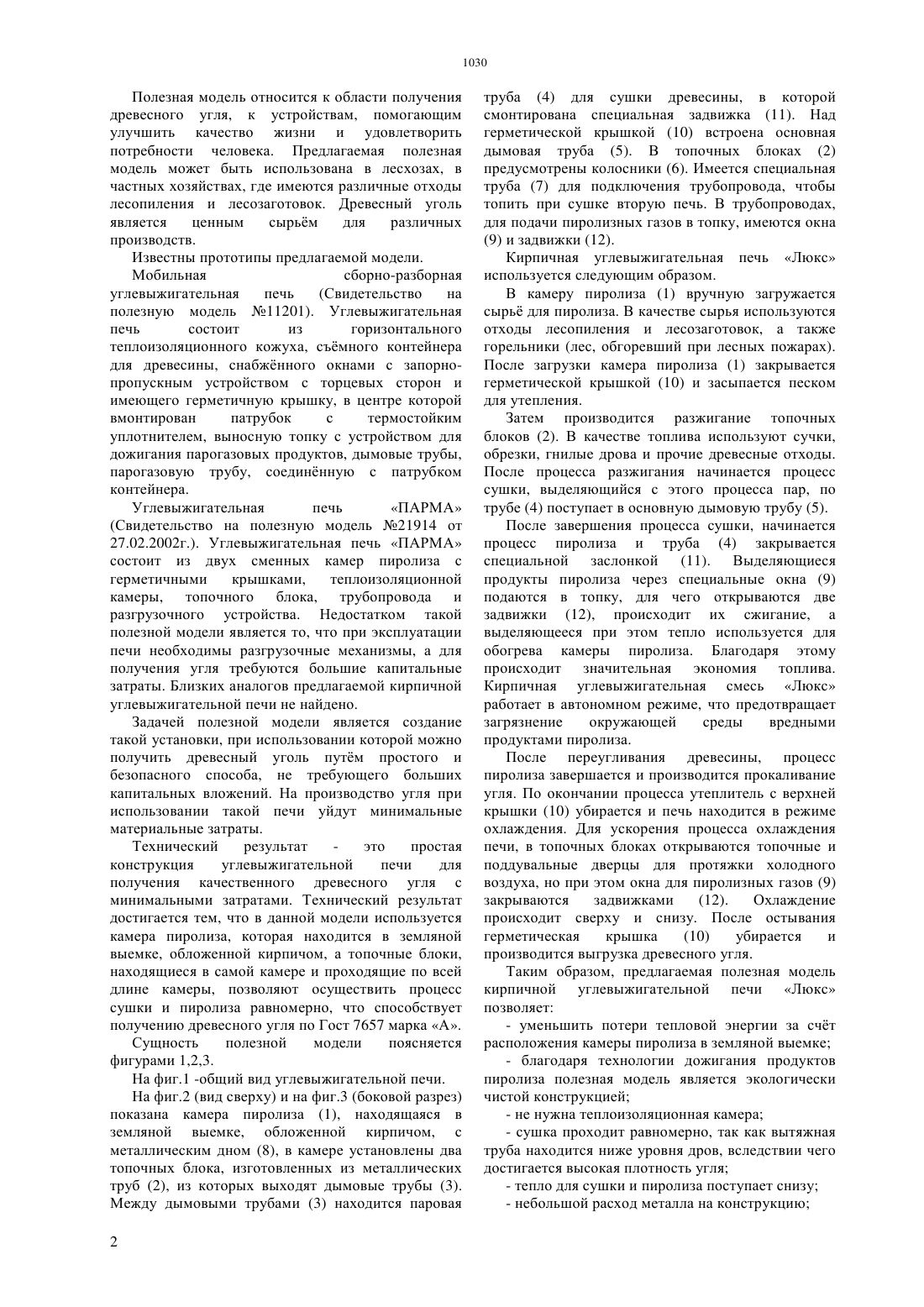

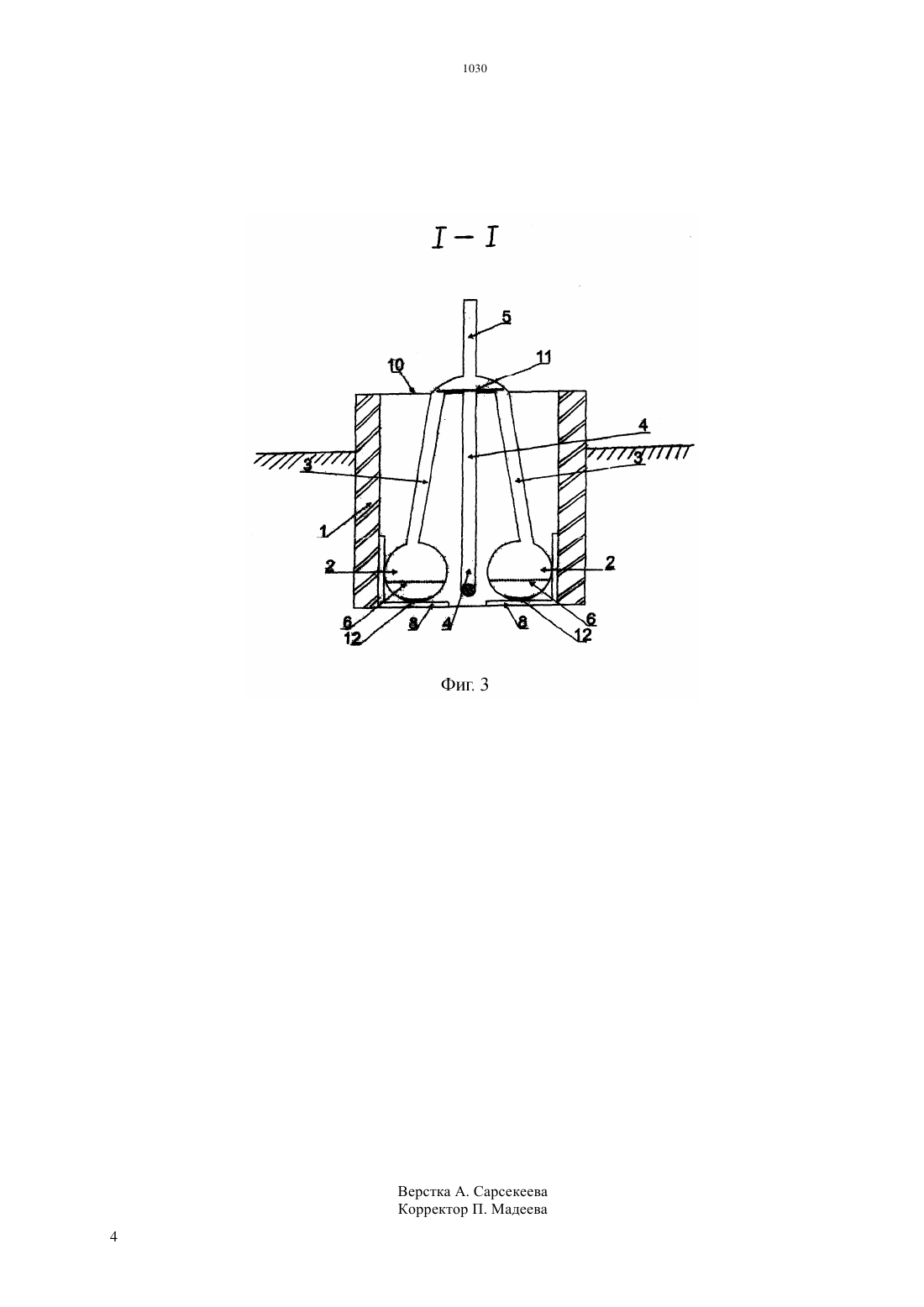

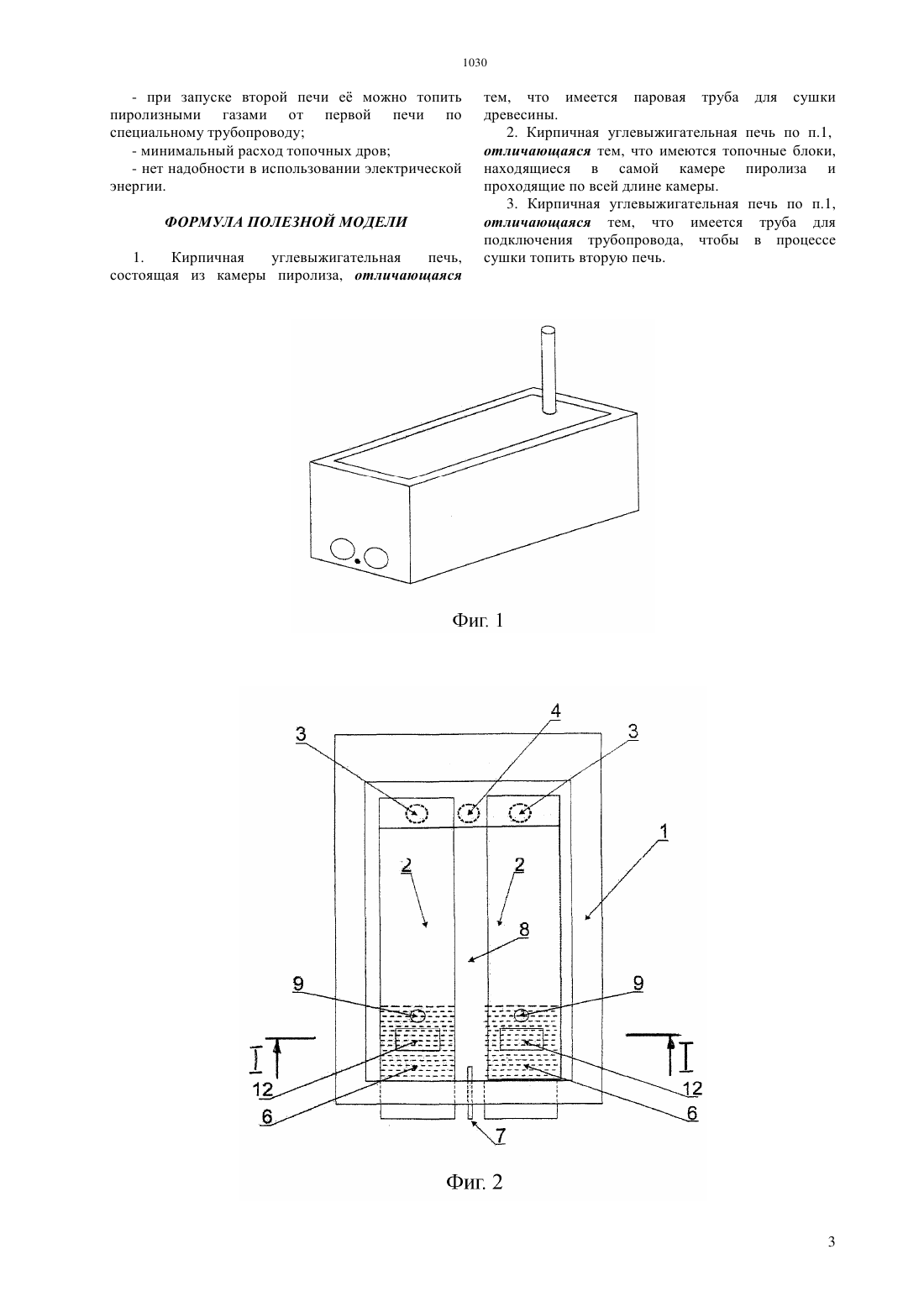

(51) 10 1/06 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ Технический результат это простая конструкция углевыжигательной печи для получения качественного древесного угля. Технический результат достигается тем, что в данной модели используется камера пиролиза,которая находится в земляной выемке, обложенная кирпичом, а топочные блоки, находящиеся в самой камере и проходящие по всей длине камеры,позволяют осуществить процесс сушки и пиролиза равномерно,что способствует получению древесного угля по Гост 7657, марка А. При запуске второй печи е можно топить пиролизными газами от первой печи по специальному трубопроводу. Кирпичная углевыжигательная печь не требует больших капитальных вложений на изготовлении установки, а на производство качественного угля уходят минимальные материальные затраты.(54) КИРПИЧНАЯ УГЛЕВЫЖИГАТЕЛЬНАЯ ПЕЧЬ ЛЮКС(57) Полезная модель относится к области получения древесного угля, к устройствам,помогающим улучшить качество жизни и удовлетворить потребности человека. Предлагаемая полезная модель может быть использована в лесхозах, в частных хозяйствах, где имеются различные отходы лесопиления и лесозаготовок. Задачей полезной модели является создание такой установки, при применении которой можно получить древесный уголь путм простого и безопасного способа. Полезная модель относится к области получения древесного угля, к устройствам, помогающим улучшить качество жизни и удовлетворить потребности человека. Предлагаемая полезная модель может быть использована в лесхозах, в частных хозяйствах, где имеются различные отходы лесопиления и лесозаготовок. Древесный уголь является ценным сырьм для различных производств. Известны прототипы предлагаемой модели. Мобильная сборно-разборная углевыжигательная печь(Свидетельство на полезную модель 11201). Углевыжигательная печь состоит из горизонтального теплоизоляционного кожуха, съмного контейнера для древесины, снабжнного окнами с запорнопропускным устройством с торцевых сторон и имеющего герметичную крышку, в центре которой вмонтирован патрубок с термостойким уплотнителем, выносную топку с устройством для дожигания парогазовых продуктов, дымовые трубы,парогазовую трубу, соединнную с патрубком контейнера. Углевыжигательная печь ПАРМА(Свидетельство на полезную модель 21914 от 27.02.2002 г.). Углевыжигательная печь ПАРМА состоит из двух сменных камер пиролиза с герметичными крышками,теплоизоляционной камеры, топочного блока, трубопровода и разгрузочного устройства. Недостатком такой полезной модели является то, что при эксплуатации печи необходимы разгрузочные механизмы, а для получения угля требуются большие капитальные затраты. Близких аналогов предлагаемой кирпичной углевыжигательной печи не найдено. Задачей полезной модели является создание такой установки, при использовании которой можно получить древесный уголь путм простого и безопасного способа, не требующего больших капитальных вложений. На производство угля при использовании такой печи уйдут минимальные материальные затраты. Технический результат это простая конструкция углевыжигательной печи для получения качественного древесного угля с минимальными затратами. Технический результат достигается тем, что в данной модели используется камера пиролиза, которая находится в земляной выемке, обложенной кирпичом, а топочные блоки,находящиеся в самой камере и проходящие по всей длине камеры, позволяют осуществить процесс сушки и пиролиза равномерно, что способствует получению древесного угля по Гост 7657 марка А. Сущность полезной модели поясняется фигурами 1,2,3. На фиг.1 -общий вид углевыжигательной печи. На фиг.2 (вид сверху) и на фиг.3 (боковой разрез) показана камера пиролиза (1), находящаяся в земляной выемке, обложенной кирпичом, с металлическим дном (8), в камере установлены два топочных блока, изготовленных из металлических труб (2), из которых выходят дымовые трубы (3). Между дымовыми трубами (3) находится паровая 2 труба (4) для сушки древесины, в которой смонтирована специальная задвижка (11). Над герметической крышкой (10) встроена основная дымовая труба (5). В топочных блоках (2) предусмотрены колосники (6). Имеется специальная труба (7) для подключения трубопровода, чтобы топить при сушке вторую печь. В трубопроводах,для подачи пиролизных газов в топку, имеются окна(9) и задвижки (12). Кирпичная углевыжигательная печь Люкс используется следующим образом. В камеру пиролиза (1) вручную загружается сырь для пиролиза. В качестве сырья используются отходы лесопиления и лесозаготовок, а также горельники (лес, обгоревший при лесных пожарах). После загрузки камера пиролиза (1) закрывается герметической крышкой (10) и засыпается песком для утепления. Затем производится разжигание топочных блоков (2). В качестве топлива используют сучки,обрезки, гнилые дрова и прочие древесные отходы. После процесса разжигания начинается процесс сушки, выделяющийся с этого процесса пар, по трубе (4) поступает в основную дымовую трубу (5). После завершения процесса сушки, начинается процесс пиролиза и труба (4) закрывается специальной заслонкой (11). Выделяющиеся продукты пиролиза через специальные окна (9) подаются в топку, для чего открываются две задвижки (12), происходит их сжигание, а выделяющееся при этом тепло используется для обогрева камеры пиролиза. Благодаря этому происходит значительная экономия топлива. Кирпичная углевыжигательная смесь Люкс работает в автономном режиме, что предотвращает загрязнение окружающей среды вредными продуктами пиролиза. После переугливания древесины, процесс пиролиза завершается и производится прокаливание угля. По окончании процесса утеплитель с верхней крышки (10) убирается и печь находится в режиме охлаждения. Для ускорения процесса охлаждения печи, в топочных блоках открываются топочные и поддувальные дверцы для протяжки холодного воздуха, но при этом окна для пиролизных газов (9) закрываются задвижками(12). Охлаждение происходит сверху и снизу. После остывания герметическая крышка(10) убирается и производится выгрузка древесного угля. Таким образом, предлагаемая полезная модель кирпичной углевыжигательной печи Люкс позволяет- уменьшить потери тепловой энергии за счт расположения камеры пиролиза в земляной выемке- благодаря технологии дожигания продуктов пиролиза полезная модель является экологически чистой конструкцией- не нужна теплоизоляционная камера- сушка проходит равномерно, так как вытяжная труба находится ниже уровня дров, вследствии чего достигается высокая плотность угля- тепло для сушки и пиролиза поступает снизу- небольшой расход металла на конструкцию- при запуске второй печи е можно топить пиролизными газами от первой печи по специальному трубопроводу- минимальный расход топочных дров- нет надобности в использовании электрической энергии. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Кирпичная углевыжигательная печь,состоящая из камеры пиролиза, отличающаяся тем, что имеется паровая труба для сушки древесины. 2. Кирпичная углевыжигательная печь по п.1,отличающаяся тем, что имеются топочные блоки,находящиеся в самой камере пиролиза и проходящие по всей длине камеры. 3. Кирпичная углевыжигательная печь по п.1,отличающаяся тем, что имеется труба для подключения трубопровода, чтобы в процессе сушки топить вторую печь.
