Горизонтальный и вертикальный профили и фасадная конструкция из них

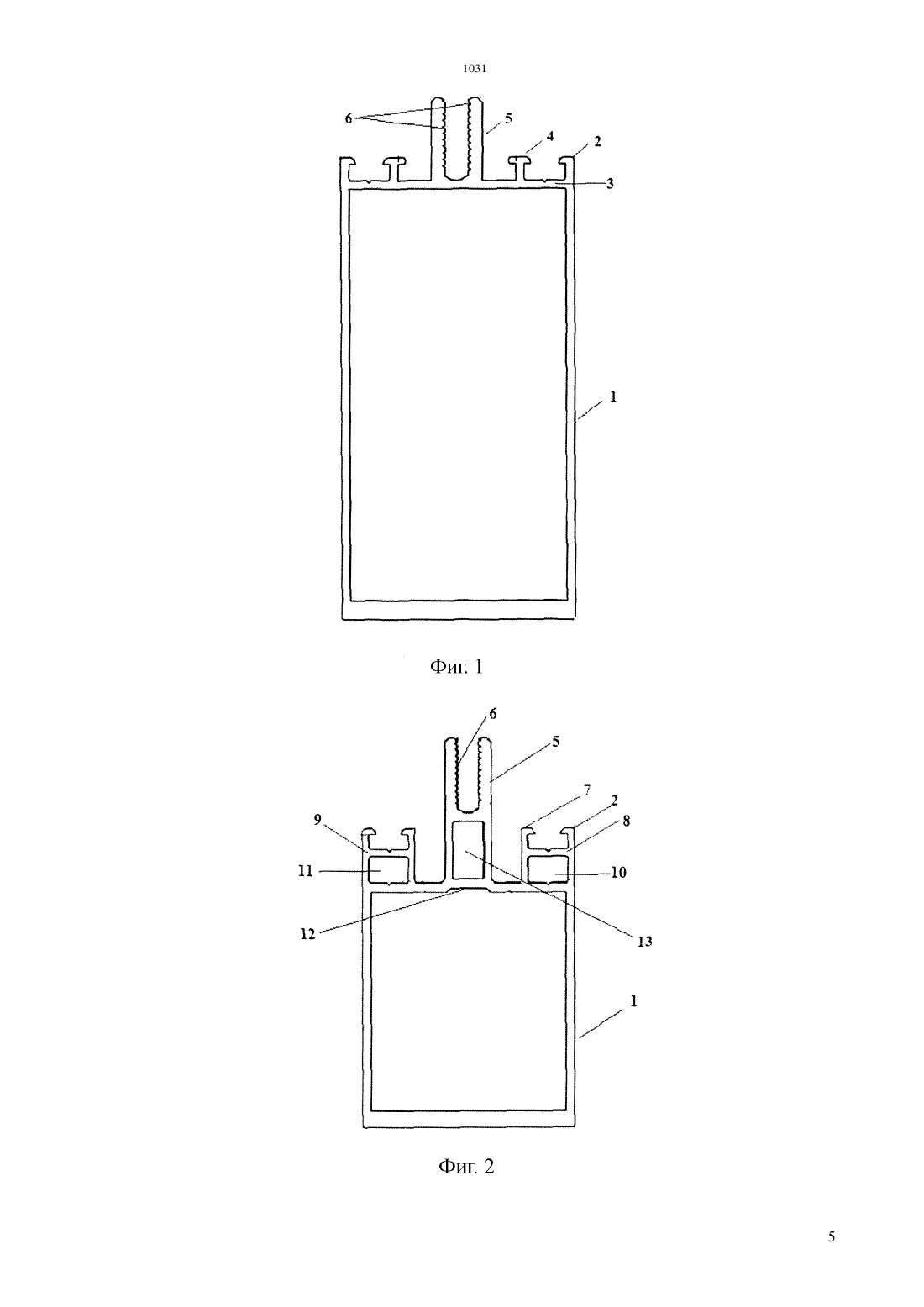

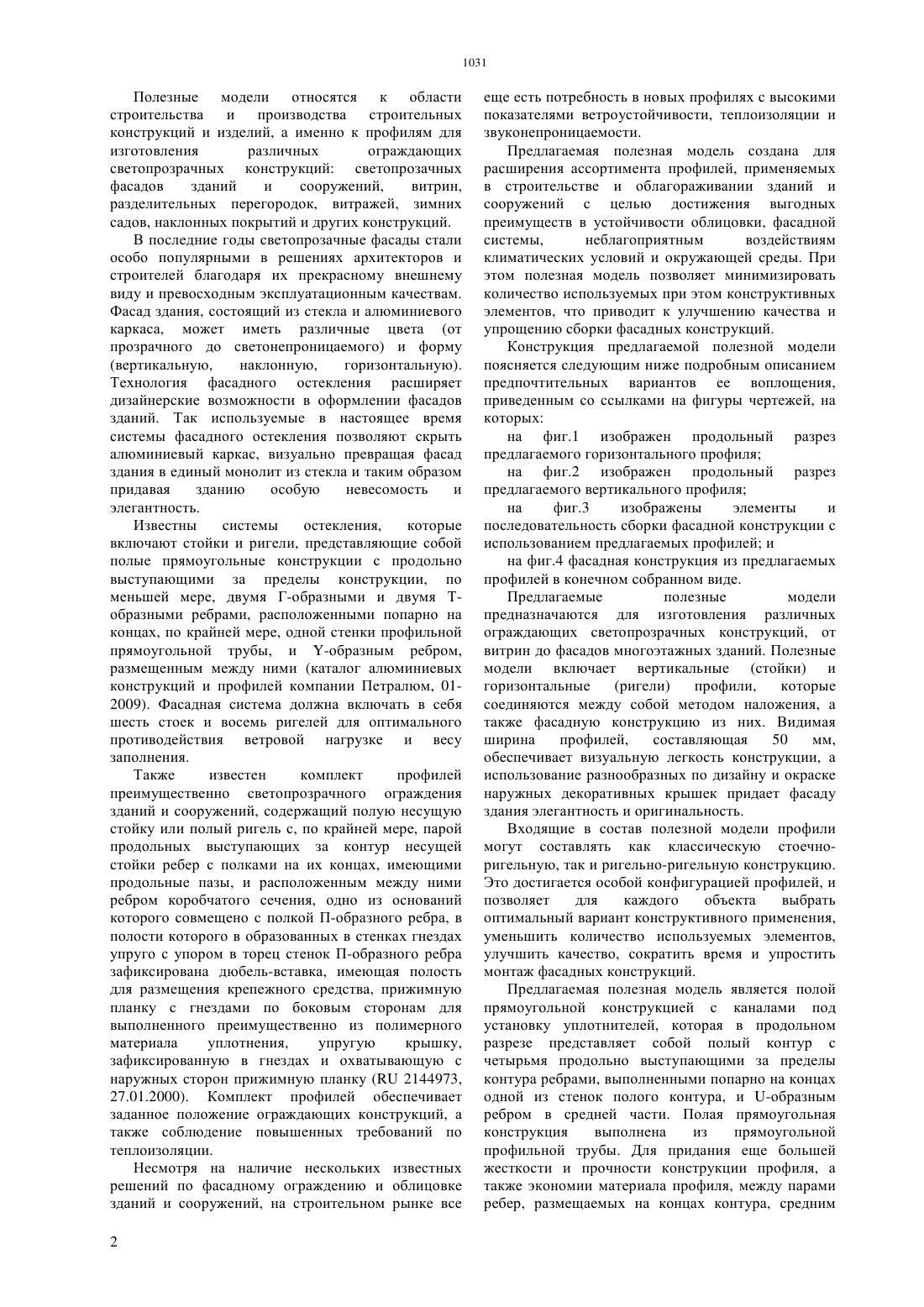

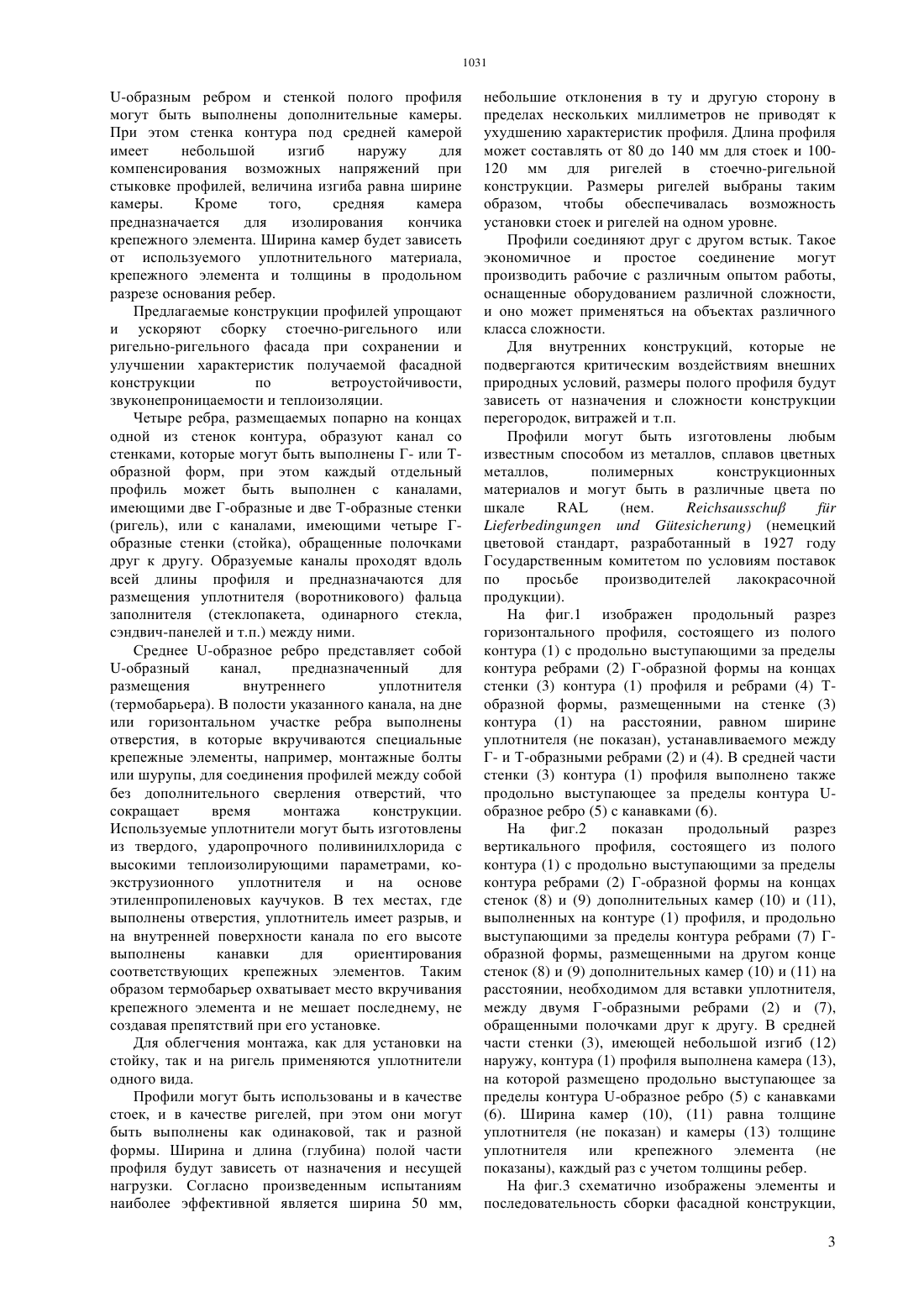

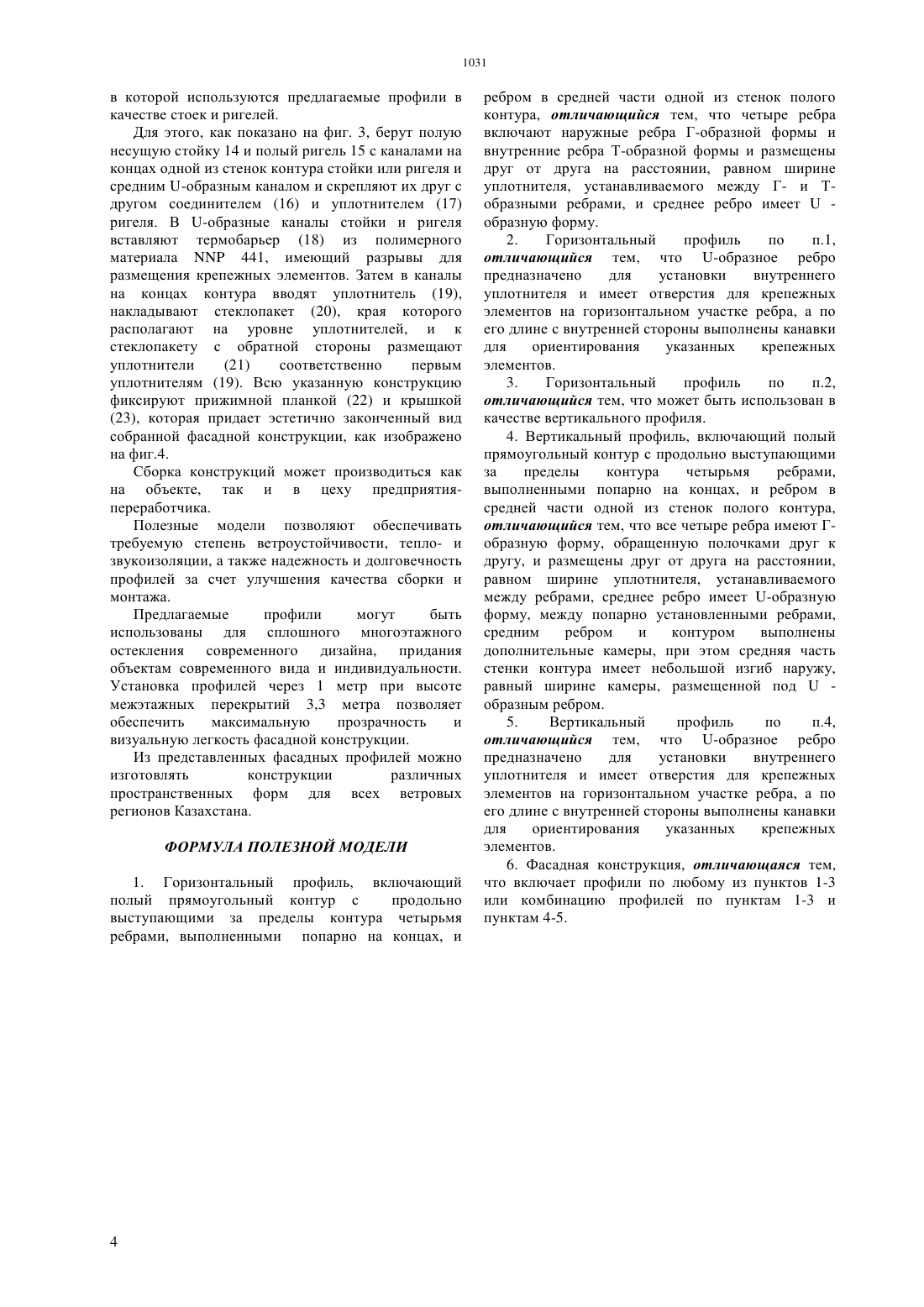

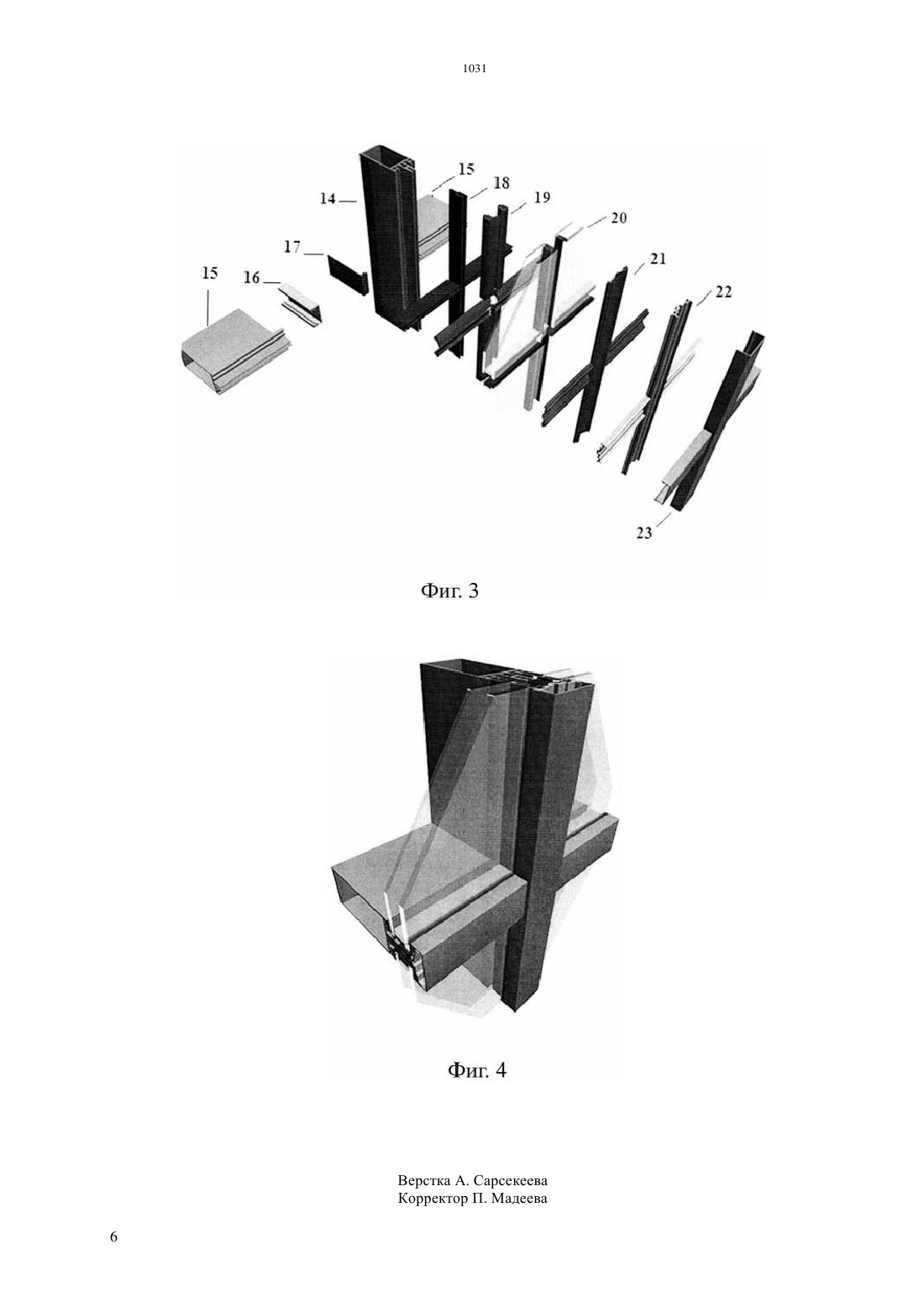

(51) 06 1/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ Предлагаемые полезные модели являются полыми прямоугольными конструкциями с каналами под установку уплотнителей, которые в продольном разрезе представляет собой полый контур с продольно выступающими за пределы контура четырьмя ребрами, выполненными попарно на концах одной из стенок полого контура, и образным ребром в средней части. Полая прямоугольная конструкция выполнена из прямоугольных профильных труб. Для придания еще большей жесткости и прочности конструкции профиля, а также экономии материала профиля,между ребрами и стенкой полого профиля могут быть выполнены дополнительные камеры. Предлагаемая конструкция профиля упрощает и ускоряет сборку стоечно-ригельного или ригельноригельного фасада при сохранении и улучшении характеристик получаемой конструкции по ветроустойчивости,звуконепроницаемости и теплоизоляции.(74) Тагбергенова Модангуль Маруповна Тагбергенова Алма Таишевна(54) ГОРИЗОНТАЛЬНЫЙ И ВЕРТИКАЛЬНЫЙ ПРОФИЛИ И ФАСАДНАЯ КОНСТРУКЦИЯ ИЗ НИХ(57) Полезные модели относятся к области строительства и производства строительных конструкций и изделий, а именно к профилям для изготовления различных ограждающих светопрозрачных конструкций светопрозачных фасадов зданий и сооружений,витрин,разделительных перегородок, витражей, зимних садов, наклонных покрытий и других конструкций. Полезные модели относятся к области строительства и производства строительных конструкций и изделий, а именно к профилям для изготовления различных ограждающих светопрозрачных конструкций светопрозачных фасадов зданий и сооружений,витрин,разделительных перегородок, витражей, зимних садов, наклонных покрытий и других конструкций. В последние годы светопрозачные фасады стали особо популярными в решениях архитекторов и строителей благодаря их прекрасному внешнему виду и превосходным эксплуатационным качествам. Фасад здания, состоящий из стекла и алюминиевого каркаса, может иметь различные цвета (от прозрачного до светонепроницаемого) и форму(вертикальную,наклонную,горизонтальную). Технология фасадного остекления расширяет дизайнерские возможности в оформлении фасадов зданий. Так используемые в настоящее время системы фасадного остекления позволяют скрыть алюминиевый каркас, визуально превращая фасад здания в единый монолит из стекла и таким образом придавая зданию особую невесомость и элегантность. Известны системы остекления,которые включают стойки и ригели, представляющие собой полые прямоугольные конструкции с продольно выступающими за пределы конструкции, по меньшей мере, двумя Г-образными и двумя Тобразными ребрами, расположенными попарно на концах, по крайней мере, одной стенки профильной прямоугольной трубы, и -образным ребром,размещенным между ними (каталог алюминиевых конструкций и профилей компании Петралюм, 012009). Фасадная система должна включать в себя шесть стоек и восемь ригелей для оптимального противодействия ветровой нагрузке и весу заполнения. Также известен комплект профилей преимущественно светопрозрачного ограждения зданий и сооружений, содержащий полую несущую стойку или полый ригель с, по крайней мере, парой продольных выступающих за контур несущей стойки ребер с полками на их концах, имеющими продольные пазы, и расположенным между ними ребром коробчатого сечения, одно из оснований которого совмещено с полкой П-образного ребра, в полости которого в образованных в стенках гнездах упруго с упором в торец стенок П-образного ребра зафиксирована дюбель-вставка, имеющая полость для размещения крепежного средства, прижимную планку с гнездами по боковым сторонам для выполненного преимущественно из полимерного материала уплотнения,упругую крышку,зафиксированную в гнездах и охватывающую с наружных сторон прижимную планку ( 2144973,27.01.2000). Комплект профилей обеспечивает заданное положение ограждающих конструкций, а также соблюдение повышенных требований по теплоизоляции. Несмотря на наличие нескольких известных решений по фасадному ограждению и облицовке зданий и сооружений, на строительном рынке все 2 еще есть потребность в новых профилях с высокими показателями ветроустойчивости, теплоизоляции и звуконепроницаемости. Предлагаемая полезная модель создана для расширения ассортимента профилей, применяемых в строительстве и облагораживании зданий и сооружений с целью достижения выгодных преимуществ в устойчивости облицовки, фасадной системы,неблагоприятным воздействиям климатических условий и окружающей среды. При этом полезная модель позволяет минимизировать количество используемых при этом конструктивных элементов, что приводит к улучшению качества и упрощению сборки фасадных конструкций. Конструкция предлагаемой полезной модели поясняется следующим ниже подробным описанием предпочтительных вариантов ее воплощения,приведенным со ссылками на фигуры чертежей, на которых на фиг.1 изображен продольный разрез предлагаемого горизонтального профиля на фиг.2 изображен продольный разрез предлагаемого вертикального профиля на фиг.3 изображены элементы и последовательность сборки фасадной конструкции с использованием предлагаемых профилей и на фиг.4 фасадная конструкция из предлагаемых профилей в конечном собранном виде. Предлагаемые полезные модели предназначаются для изготовления различных ограждающих светопрозрачных конструкций, от витрин до фасадов многоэтажных зданий. Полезные модели включает вертикальные (стойки) и горизонтальные(ригели) профили,которые соединяются между собой методом наложения, а также фасадную конструкцию из них. Видимая ширина профилей,составляющая 50 мм,обеспечивает визуальную легкость конструкции, а использование разнообразных по дизайну и окраске наружных декоративных крышек придает фасаду здания элегантность и оригинальность. Входящие в состав полезной модели профили могут составлять как классическую стоечноригельную, так и ригельно-ригельную конструкцию. Это достигается особой конфигурацией профилей, и позволяет для каждого объекта выбрать оптимальный вариант конструктивного применения,уменьшить количество используемых элементов,улучшить качество, сократить время и упростить монтаж фасадных конструкций. Предлагаемая полезная модель является полой прямоугольной конструкцией с каналами под установку уплотнителей, которая в продольном разрезе представляет собой полый контур с четырьмя продольно выступающими за пределы контура ребрами, выполненными попарно на концах одной из стенок полого контура, и -образным ребром в средней части. Полая прямоугольная конструкция выполнена из прямоугольной профильной трубы. Для придания еще большей жесткости и прочности конструкции профиля, а также экономии материала профиля, между парами ребер, размещаемых на концах контура, средним-образным ребром и стенкой полого профиля могут быть выполнены дополнительные камеры. При этом стенка контура под средней камерой имеет небольшой изгиб наружу для компенсирования возможных напряжений при стыковке профилей, величина изгиба равна ширине камеры. Кроме того,средняя камера предназначается для изолирования кончика крепежного элемента. Ширина камер будет зависеть от используемого уплотнительного материала,крепежного элемента и толщины в продольном разрезе основания ребер. Предлагаемые конструкции профилей упрощают и ускоряют сборку стоечно-ригельного или ригельно-ригельного фасада при сохранении и улучшении характеристик получаемой фасадной конструкции по ветроустойчивости,звуконепроницаемости и теплоизоляции. Четыре ребра, размещаемых попарно на концах одной из стенок контура, образуют канал со стенками, которые могут быть выполнены Г- или Тобразной форм, при этом каждый отдельный профиль может быть выполнен с каналами,имеющими две Г-образные и две Т-образные стенки(ригель), или с каналами, имеющими четыре Гобразные стенки (стойка), обращенные полочками друг к другу. Образуемые каналы проходят вдоль всей длины профиля и предназначаются для размещения уплотнителя (воротникового) фальца заполнителя (стеклопакета, одинарного стекла,сэндвич-панелей и т.п.) между ними. Среднее -образное ребро представляет собой-образный канал,предназначенный для размещения внутреннего уплотнителя(термобарьера). В полости указанного канала, на дне или горизонтальном участке ребра выполнены отверстия, в которые вкручиваются специальные крепежные элементы, например, монтажные болты или шурупы, для соединения профилей между собой без дополнительного сверления отверстий, что сокращает время монтажа конструкции. Используемые уплотнители могут быть изготовлены из твердого, ударопрочного поливинилхлорида с высокими теплоизолирующими параметрами, коэкструзионного уплотнителя и на основе этиленпропиленовых каучуков. В тех местах, где выполнены отверстия, уплотнитель имеет разрыв, и на внутренней поверхности канала по его высоте выполнены канавки для ориентирования соответствующих крепежных элементов. Таким образом термобарьер охватывает место вкручивания крепежного элемента и не мешает последнему, не создавая препятствий при его установке. Для облегчения монтажа, как для установки на стойку, так и на ригель применяются уплотнители одного вида. Профили могут быть использованы и в качестве стоек, и в качестве ригелей, при этом они могут быть выполнены как одинаковой, так и разной формы. Ширина и длина (глубина) полой части профиля будут зависеть от назначения и несущей нагрузки. Согласно произведенным испытаниям наиболее эффективной является ширина 50 мм, небольшие отклонения в ту и другую сторону в пределах нескольких миллиметров не приводят к ухудшению характеристик профиля. Длина профиля может составлять от 80 до 140 мм для стоек и 100120 мм для ригелей в стоечно-ригельной конструкции. Размеры ригелей выбраны таким образом, чтобы обеспечивалась возможность установки стоек и ригелей на одном уровне. Профили соединяют друг с другом встык. Такое экономичное и простое соединение могут производить рабочие с различным опытом работы,оснащенные оборудованием различной сложности,и оно может применяться на объектах различного класса сложности. Для внутренних конструкций, которые не подвергаются критическим воздействиям внешних природных условий, размеры полого профиля будут зависеть от назначения и сложности конструкции перегородок, витражей и т.п. Профили могут быть изготовлены любым известным способом из металлов, сплавов цветных металлов,полимерных конструкционных материалов и могут быть в различные цвета по шкале) (немецкий цветовой стандарт, разработанный в 1927 году Государственным комитетом по условиям поставок по просьбе производителей лакокрасочной продукции). На фиг.1 изображен продольный разрез горизонтального профиля, состоящего из полого контура (1) с продольно выступающими за пределы контура ребрами (2) Г-образной формы на концах стенки (3) контура (1) профиля и ребрами (4) Тобразной формы, размещенными на стенке (3) контура (1) на расстоянии, равном ширине уплотнителя (не показан), устанавливаемого между Г- и Т-образными ребрами (2) и (4). В средней части стенки (3) контура (1) профиля выполнено также продольно выступающее за пределы контура образное ребро (5) с канавками (6). На фиг.2 показан продольный разрез вертикального профиля, состоящего из полого контура (1) с продольно выступающими за пределы контура ребрами (2) Г-образной формы на концах стенок (8) и (9) дополнительных камер (10) и (11),выполненных на контуре (1) профиля, и продольно выступающими за пределы контура ребрами (7) Гобразной формы, размещенными на другом конце стенок (8) и (9) дополнительных камер (10) и (11) на расстоянии, необходимом для вставки уплотнителя,между двумя Г-образными ребрами (2) и (7),обращенными полочками друг к другу. В средней части стенки (3), имеющей небольшой изгиб (12) наружу, контура (1) профиля выполнена камера (13),на которой размещено продольно выступающее за пределы контура -образное ребро (5) с канавками(6). Ширина камер (10), (11) равна толщине уплотнителя (не показан) и камеры (13) толщине уплотнителя или крепежного элемента (не показаны), каждый раз с учетом толщины ребер. На фиг.3 схематично изображены элементы и последовательность сборки фасадной конструкции,3 в которой используются предлагаемые профили в качестве стоек и ригелей. Для этого, как показано на фиг. 3, берут полую несущую стойку 14 и полый ригель 15 с каналами на концах одной из стенок контура стойки или ригеля и средним -образным каналом и скрепляют их друг с другом соединителем (16) и уплотнителем (17) ригеля. В -образные каналы стойки и ригеля вставляют термобарьер (18) из полимерного материала 441, имеющий разрывы для размещения крепежных элементов. Затем в каналы на концах контура вводят уплотнитель (19),накладывают стеклопакет (20), края которого располагают на уровне уплотнителей, и к стеклопакету с обратной стороны размещают уплотнители(21) соответственно первым уплотнителям (19). Всю указанную конструкцию фиксируют прижимной планкой (22) и крышкой(23), которая придает эстетично законченный вид собранной фасадной конструкции, как изображено на фиг.4. Сборка конструкций может производиться как на объекте, так и в цеху предприятияпереработчика. Полезные модели позволяют обеспечивать требуемую степень ветроустойчивости, тепло- и звукоизоляции, а также надежность и долговечность профилей за счет улучшения качества сборки и монтажа. Предлагаемые профили могут быть использованы для сплошного многоэтажного остекления современного дизайна, придания объектам современного вида и индивидуальности. Установка профилей через 1 метр при высоте межэтажных перекрытий 3,3 метра позволяет обеспечить максимальную прозрачность и визуальную легкость фасадной конструкции. Из представленных фасадных профилей можно изготовлять конструкции различных пространственных форм для всех ветровых регионов Казахстана. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Горизонтальный профиль, включающий полый прямоугольный контур с продольно выступающими за пределы контура четырьмя ребрами, выполненными попарно на концах, и ребром в средней части одной из стенок полого контура, отличающийся тем, что четыре ребра включают наружные ребра Г-образной формы и внутренние ребра Т-образной формы и размещены друг от друга на расстоянии, равном ширине уплотнителя, устанавливаемого между Г- и Тобразными ребрами, и среднее ребро имеетобразную форму. 2. Горизонтальный профиль по п.1,отличающийся тем, что -образное ребро предназначено для установки внутреннего уплотнителя и имеет отверстия для крепежных элементов на горизонтальном участке ребра, а по его длине с внутренней стороны выполнены канавки для ориентирования указанных крепежных элементов. 3. Горизонтальный профиль по п.2,отличающийся тем, что может быть использован в качестве вертикального профиля. 4. Вертикальный профиль, включающий полый прямоугольный контур с продольно выступающими за пределы контура четырьмя ребрами,выполненными попарно на концах, и ребром в средней части одной из стенок полого контура,отличающийся тем, что все четыре ребра имеют Гобразную форму, обращенную полочками друг к другу, и размещены друг от друга на расстоянии,равном ширине уплотнителя, устанавливаемого между ребрами, среднее ребро имеет -образную форму, между попарно установленными ребрами,средним ребром и контуром выполнены дополнительные камеры, при этом средняя часть стенки контура имеет небольшой изгиб наружу,равный ширине камеры, размещенной подобразным ребром. 5. Вертикальный профиль по п.4,отличающийся тем, что -образное ребро предназначено для установки внутреннего уплотнителя и имеет отверстия для крепежных элементов на горизонтальном участке ребра, а по его длине с внутренней стороны выполнены канавки для ориентирования указанных крепежных элементов. 6. Фасадная конструкция, отличающаяся тем,что включает профили по любому из пунктов 1-3 или комбинацию профилей по пунктам 1-3 и пунктам 4-5.
