Промежуточный линейный привод ленточного конвейера

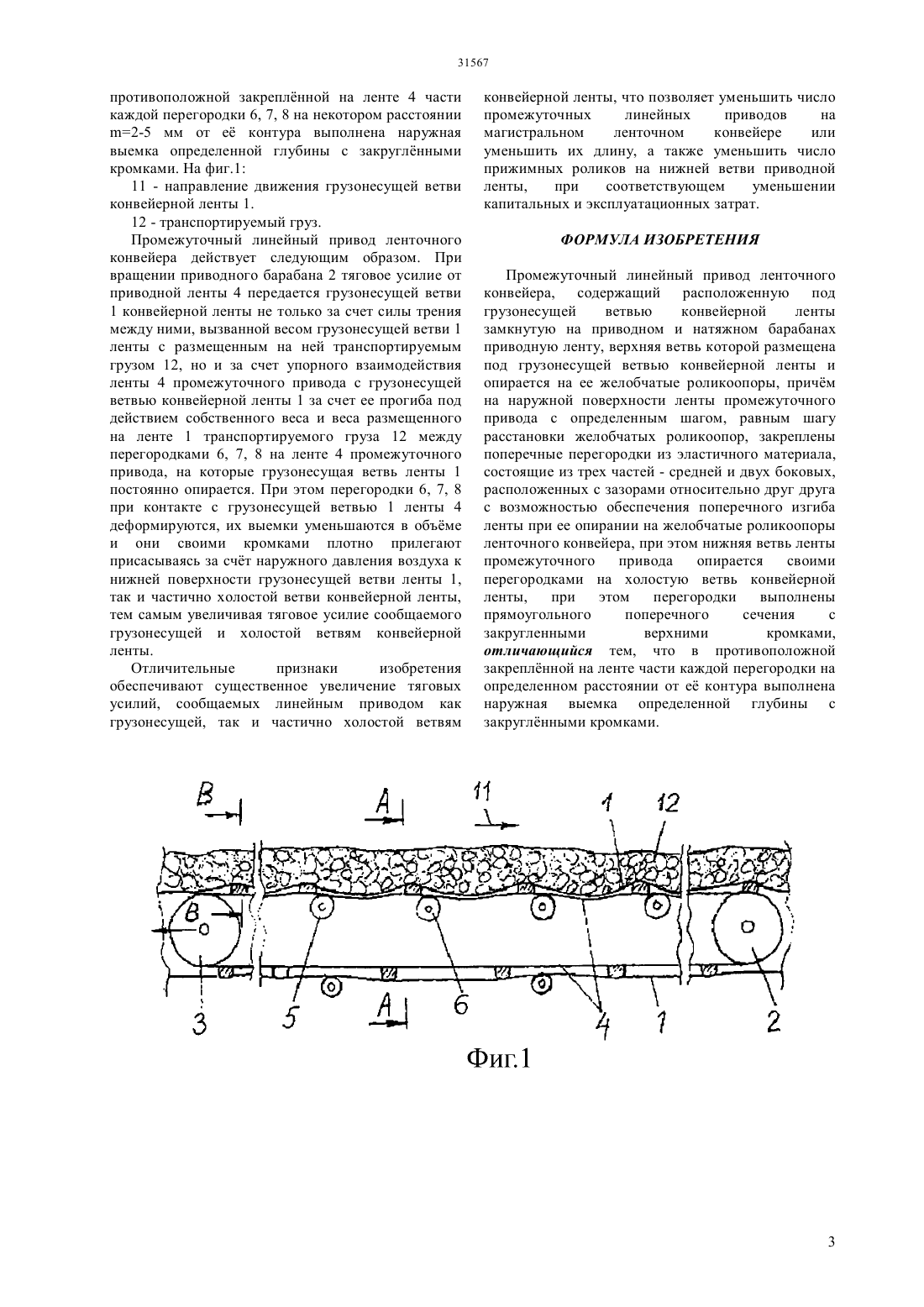

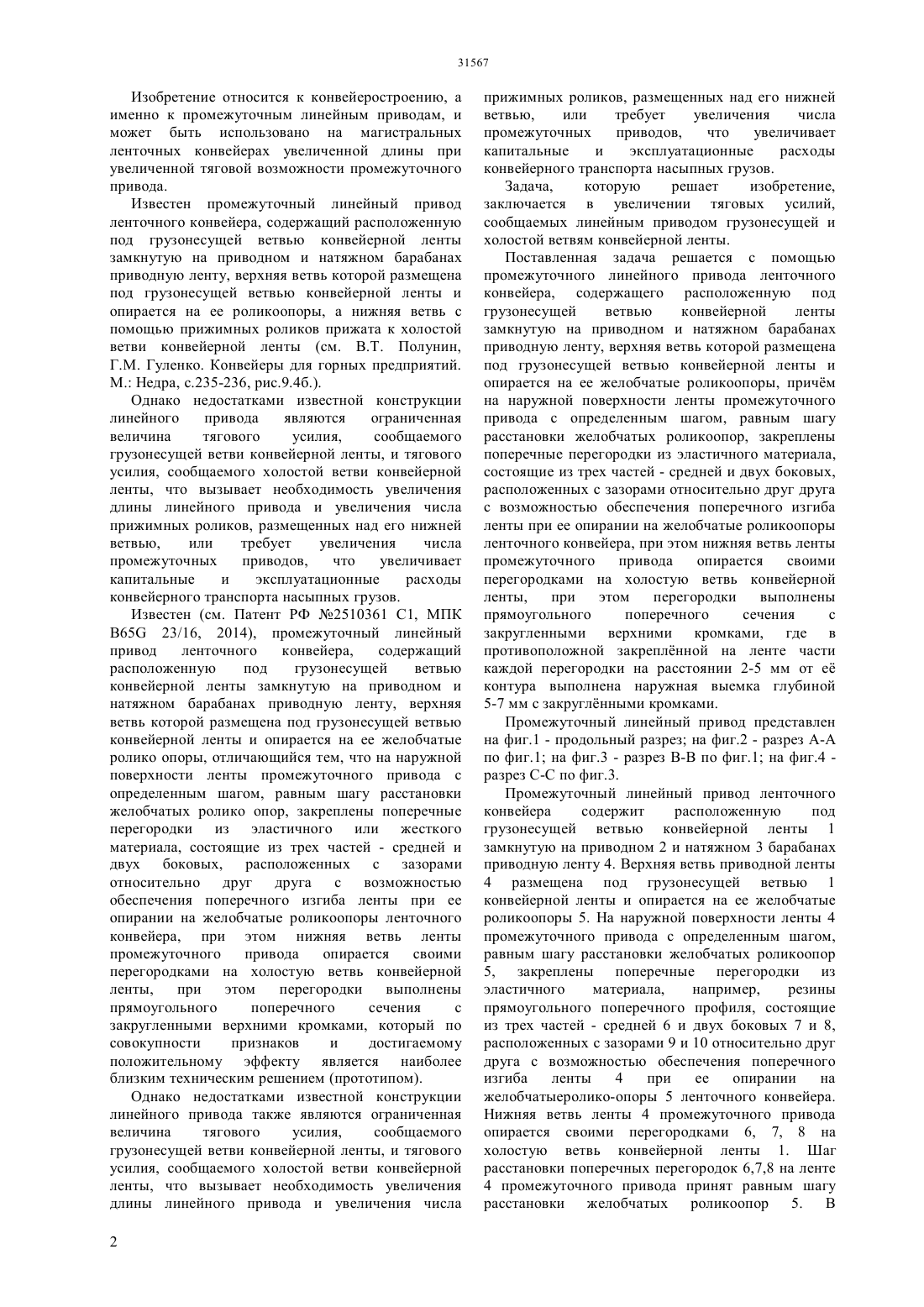

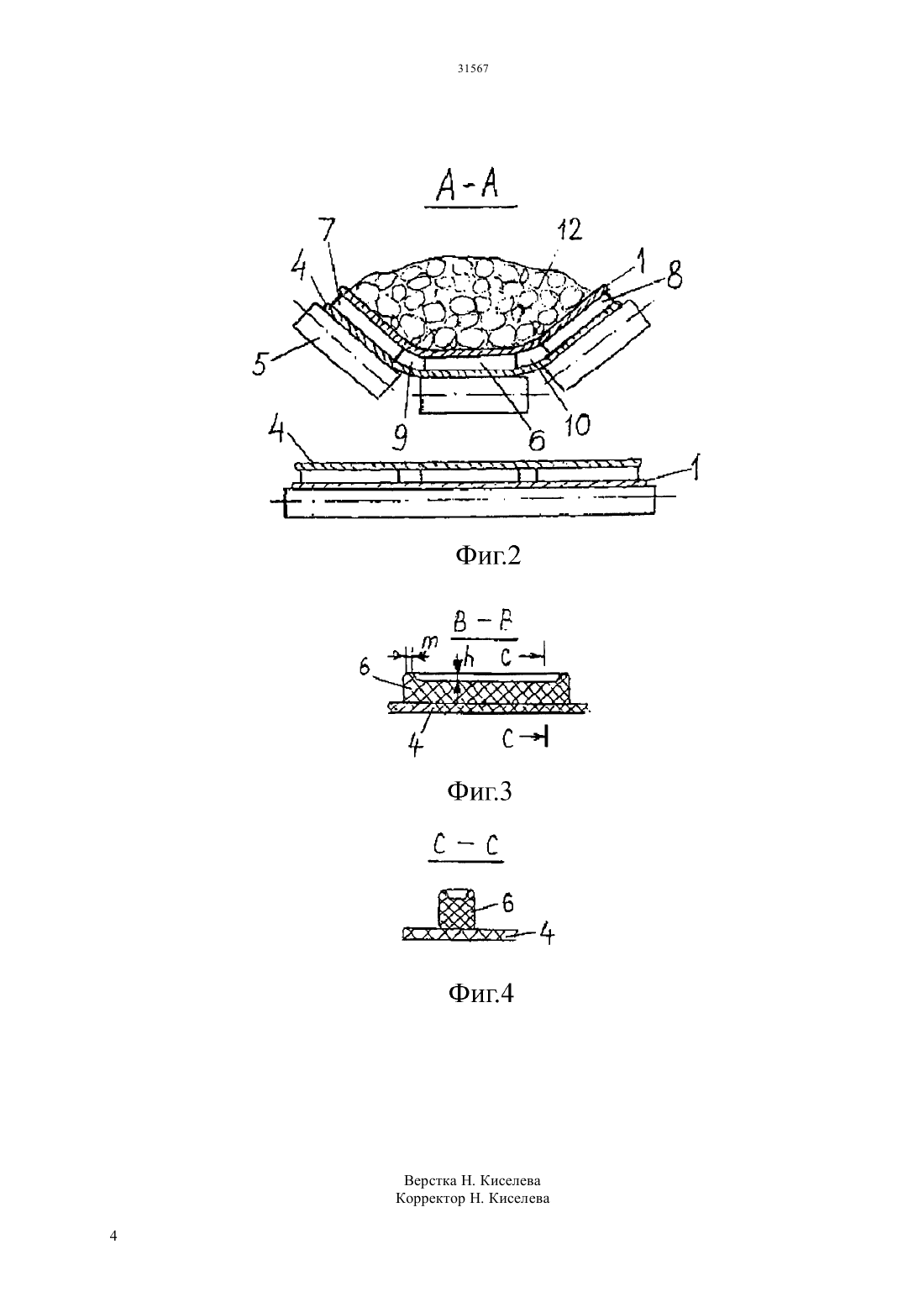

МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ конвейера, содержащего расположенную под грузонесущей ветвью конвейерной ленты 4 замкнутую на приводном и натяжном барабанах приводную ленту, верхняя ветвь которой размещена под грузонесущей ветвью 1 конвейерной ленты и опирается на ее желобчатые роликоопоры 5, причм на наружной поверхности ленты промежуточного привода с определенным шагом, равным шагу расстановки желобчатых роликоопор 5, закреплены поперечные перегородки из эластичногоматериала,состоящие из трех частей - средней и двух боковых,расположенных с зазорами относительно друг друга с возможностью обеспечения поперечного изгиба ленты при ее опирании на желобчатые роликоопоры 5 ленточного конвейера, при этом нижняя ветвь ленты промежуточного привода опирается своими перегородками на холостую ветвь конвейерной ленты 1, при этом перегородки выполнены прямоугольного поперечного сечения с закругленными верхними кромками, где в противоположной закреплнной на ленте части каждой перегородки на расстоянии 2-5 мм от е контура выполнена наружная выемка глубиной 5-7 мм с закруглнными кромками.(72) Нукешев Саяхат ОразовичРоманюк Николай НиколаевичАгейчик Валерий Александрович Есхожин Джадыгер ЗарлыковичАхметов Ержан СоветовичРоманюк Вадим Николаевич(73) Акционерное общество Казахский агротехнический университет им. Сакен Сейфуллина(54) ПРОМЕЖУТОЧНЫЙ ЛИНЕЙНЫЙ ПРИВОД ЛЕНТОЧНОГО КОНВЕЙЕРА(57) Изобретение относится к конвейеростроению, а именно к промежуточным линейным приводам, и может быть использовано на магистральных ленточных конвейерах увеличенной длины при увеличенной тяговой возможности промежуточного привода. Задача,которую решает изобретение,заключается в увеличении тяговых усилий,сообщаемых линейным приводом грузонесущей и холостой ветвям конвейерной ленты. Поставленная задача решается с помощью промежуточного линейного привода ленточного Изобретение относится к конвейеростроению, а именно к промежуточным линейным приводам, и может быть использовано на магистральных ленточных конвейерах увеличенной длины при увеличенной тяговой возможности промежуточного привода. Известен промежуточный линейный привод ленточного конвейера, содержащий расположенную под грузонесущей ветвью конвейерной ленты замкнутую на приводном и натяжном барабанах приводную ленту, верхняя ветвь которой размещена под грузонесущей ветвью конвейерной ленты и опирается на ее роликоопоры, а нижняя ветвь с помощью прижимных роликов прижата к холостой ветви конвейерной ленты (см. В.Т. Полунин,Г.М. Гуленко. Конвейеры для горных предприятий. М. Недра, с.235-236, рис.9.4 б.). Однако недостатками известной конструкции линейного привода являются ограниченная величина тягового усилия,сообщаемого грузонесущей ветви конвейерной ленты, и тягового усилия, сообщаемого холостой ветви конвейерной ленты, что вызывает необходимость увеличения длины линейного привода и увеличения числа прижимных роликов, размещенных над его нижней ветвью,или требует увеличения числа промежуточных приводов,что увеличивает капитальные и эксплуатационные расходы конвейерного транспорта насыпных грузов. Известен (см. Патент РФ 2510361 С 1, МПК 65 23/16, 2014), промежуточный линейный привод ленточного конвейера,содержащий расположенную под грузонесущей ветвью конвейерной ленты замкнутую на приводном и натяжном барабанах приводную ленту, верхняя ветвь которой размещена под грузонесущей ветвью конвейерной ленты и опирается на ее желобчатые ролико опоры, отличающийся тем, что на наружной поверхности ленты промежуточного привода с определенным шагом, равным шагу расстановки желобчатых ролико опор, закреплены поперечные перегородки из эластичного или жесткого материала, состоящие из трех частей - средней и двух боковых, расположенных с зазорами относительно друг друга с возможностью обеспечения поперечного изгиба ленты при ее опирании на желобчатые роликоопоры ленточного конвейера, при этом нижняя ветвь ленты промежуточного привода опирается своими перегородками на холостую ветвь конвейерной ленты,при этом перегородки выполнены прямоугольного поперечного сечения с закругленными верхними кромками, который по совокупности признаков и достигаемому положительному эффекту является наиболее близким техническим решением (прототипом). Однако недостатками известной конструкции линейного привода также являются ограниченная величина тягового усилия,сообщаемого грузонесущей ветви конвейерной ленты, и тягового усилия, сообщаемого холостой ветви конвейерной ленты, что вызывает необходимость увеличения длины линейного привода и увеличения числа 2 прижимных роликов, размещенных над его нижней ветвью,или требует увеличения числа промежуточных приводов,что увеличивает капитальные и эксплуатационные расходы конвейерного транспорта насыпных грузов. Задача,которую решает изобретение,заключается в увеличении тяговых усилий,сообщаемых линейным приводом грузонесущей и холостой ветвям конвейерной ленты. Поставленная задача решается с помощью промежуточного линейного привода ленточного конвейера, содержащего расположенную под грузонесущей ветвью конвейерной ленты замкнутую на приводном и натяжном барабанах приводную ленту, верхняя ветвь которой размещена под грузонесущей ветвью конвейерной ленты и опирается на ее желобчатые роликоопоры, причм на наружной поверхности ленты промежуточного привода с определенным шагом, равным шагу расстановки желобчатых роликоопор, закреплены поперечные перегородки из эластичного материала,состоящие из трех частей - средней и двух боковых,расположенных с зазорами относительно друг друга с возможностью обеспечения поперечного изгиба ленты при ее опирании на желобчатые роликоопоры ленточного конвейера, при этом нижняя ветвь ленты промежуточного привода опирается своими перегородками на холостую ветвь конвейерной ленты,при этом перегородки выполнены прямоугольного поперечного сечения с закругленными верхними кромками, где в противоположной закреплнной на ленте части каждой перегородки на расстоянии 2-5 мм от е контура выполнена наружная выемка глубиной 5-7 мм с закруглнными кромками. Промежуточный линейный привод представлен на фиг.1 - продольный разрез на фиг.2 - разрез А-А по фиг.1 на фиг.3 - разрез В-В по фиг.1 на фиг.4 разрез С-С по фиг.3. Промежуточный линейный привод ленточного конвейера содержит расположенную под грузонесущей ветвью конвейерной ленты 1 замкнутую на приводном 2 и натяжном 3 барабанах приводную ленту 4. Верхняя ветвь приводной ленты 4 размещена под грузонесущей ветвью 1 конвейерной ленты и опирается на ее желобчатые роликоопоры 5. На наружной поверхности ленты 4 промежуточного привода с определенным шагом,равным шагу расстановки желобчатых роликоопор 5, закреплены поперечные перегородки из эластичного материала,например,резины прямоугольного поперечного профиля, состоящие из трех частей - средней 6 и двух боковых 7 и 8,расположенных с зазорами 9 и 10 относительно друг друга с возможностью обеспечения поперечного изгиба ленты 4 при ее опирании на желобчатыеролико-опоры 5 ленточного конвейера. Нижняя ветвь ленты 4 промежуточного привода опирается своими перегородками 6, 7, 8 на холостую ветвь конвейерной ленты 1. Шаг расстановки поперечных перегородок 6,7,8 на ленте 4 промежуточного привода принят равным шагу расстановки желобчатых роликоопор 5. В противоположной закреплнной на ленте 4 части каждой перегородки 6, 7, 8 на некотором расстоянии 2-5 мм от е контура выполнена наружная выемка определенной глубины с закруглнными кромками. На фиг.1 11 - направление движения грузонесущей ветви конвейерной ленты 1. 12 - транспортируемый груз. Промежуточный линейный привод ленточного конвейера действует следующим образом. При вращении приводного барабана 2 тяговое усилие от приводной ленты 4 передается грузонесущей ветви 1 конвейерной ленты не только за счет силы трения между ними, вызванной весом грузонесущей ветви 1 ленты с размещенным на ней транспортируемым грузом 12, но и за счет упорного взаимодействия ленты 4 промежуточного привода с грузонесущей ветвью конвейерной ленты 1 за счет ее прогиба под действием собственного веса и веса размещенного на ленте 1 транспортируемого груза 12 между перегородками 6, 7, 8 на ленте 4 промежуточного привода, на которые грузонесущая ветвь ленты 1 постоянно опирается. При этом перегородки 6, 7, 8 при контакте с грузонесущей ветвью 1 ленты 4 деформируются, их выемки уменьшаются в объме и они своими кромками плотно прилегают присасываясь за счт наружного давления воздуха к нижней поверхности грузонесущей ветви ленты 1,так и частично холостой ветви конвейерной ленты,тем самым увеличивая тяговое усилие сообщаемого грузонесущей и холостой ветвям конвейерной ленты. Отличительные признаки изобретения обеспечивают существенное увеличение тяговых усилий, сообщаемых линейным приводом как грузонесущей, так и частично холостой ветвям конвейерной ленты, что позволяет уменьшить число промежуточных линейных приводов на магистральном ленточном конвейере или уменьшить их длину, а также уменьшить число прижимных роликов на нижней ветви приводной ленты,при соответствующем уменьшении капитальных и эксплуатационных затрат. ФОРМУЛА ИЗОБРЕТЕНИЯ Промежуточный линейный привод ленточного конвейера, содержащий расположенную под грузонесущей ветвью конвейерной ленты замкнутую на приводном и натяжном барабанах приводную ленту, верхняя ветвь которой размещена под грузонесущей ветвью конвейерной ленты и опирается на ее желобчатые роликоопоры, причм на наружной поверхности ленты промежуточного привода с определенным шагом, равным шагу расстановки желобчатых роликоопор, закреплены поперечные перегородки из эластичного материала,состоящие из трех частей - средней и двух боковых,расположенных с зазорами относительно друг друга с возможностью обеспечения поперечного изгиба ленты при ее опирании на желобчатые роликоопоры ленточного конвейера, при этом нижняя ветвь ленты промежуточного привода опирается своими перегородками на холостую ветвь конвейерной ленты,при этом перегородки выполнены прямоугольного поперечного сечения с закругленными верхними кромками,отличающийся тем, что в противоположной закреплнной на ленте части каждой перегородки на определенном расстоянии от е контура выполнена наружная выемка определенной глубины с закруглнными кромками.
