Автономная электроакустическая гитара с микрофоном для вокального исполнения BMG

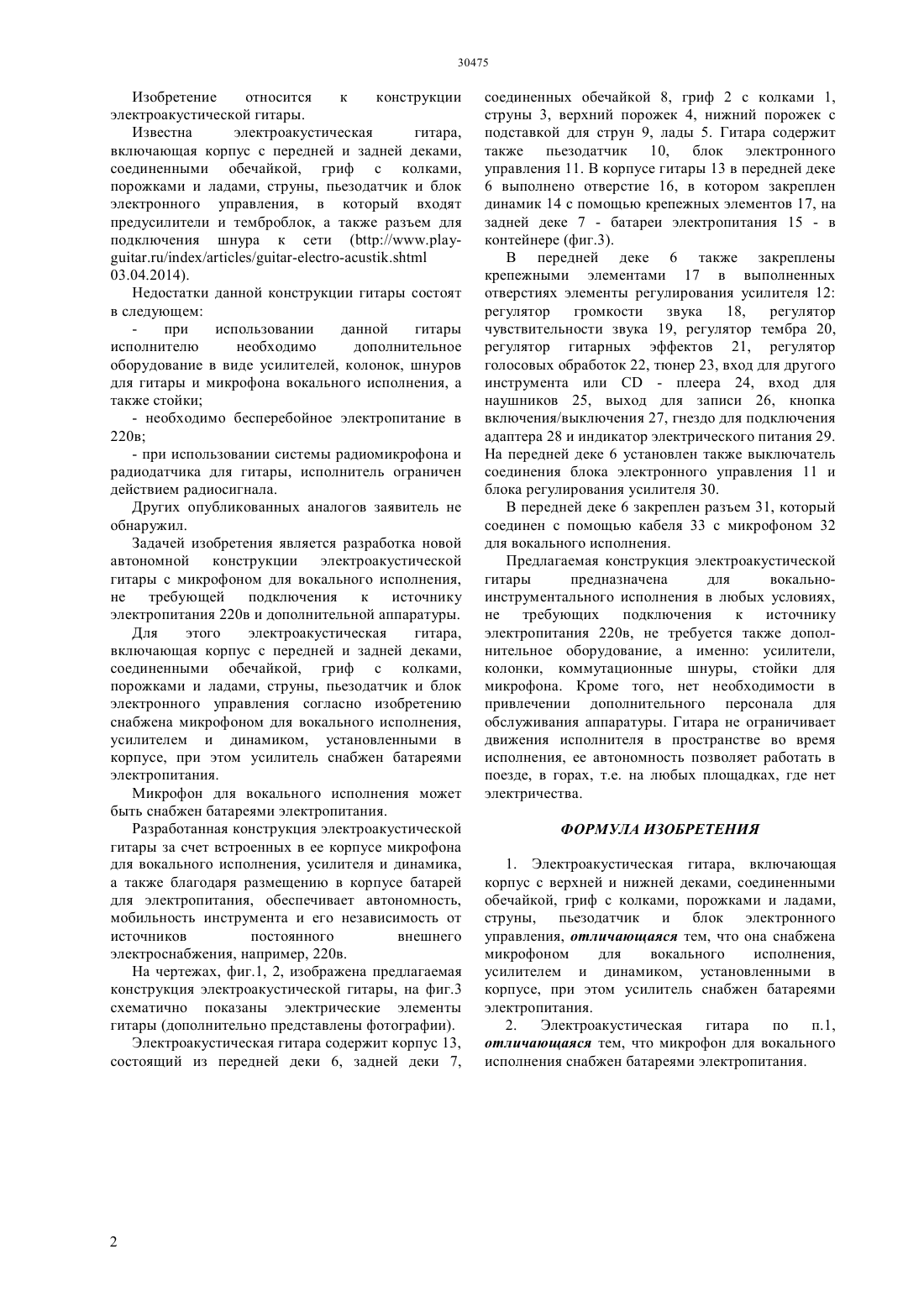

(51) 10 1/08 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ обечайкой, гриф с колками, порожками и ладами,струны, пьезодатчик и блок электронного управления согласно изобретению снабжена микрофоном для вокального исполнения,усилителем и динамиком, установленными в корпусе, при этом усилитель снабжен батареями электропитания. Предлагаемая конструкция электроакустической гитары предназначена для вокальноинструментального исполнения в любых условиях,не требующих подключения к источнику электропитания 220 в, не требуется также дополнительное оборудование.(54) АВТОНОМНАЯ ЭЛЕКТРОАКУСТИЧЕСКАЯ ГИТАРА С МИКРОФОНОМ ДЛЯ ВОКАЛЬНОГО ИСПОЛНЕНИЯ Изобретение относится к конструкции электроакустической гитары. Известна электроакустическая гитара,включающая корпус с передней и задней деками,соединенными обечайкой, гриф с колками,порожками и ладами, струны, пьезодатчик и блок электронного управления, в который входят предусилители и темброблок, а также разъем для подключения шнура к сети (/////. 03.04.2014). Недостатки данной конструкции гитары состоят в следующем при использовании данной гитары исполнителю необходимо дополнительное оборудование в виде усилителей, колонок, шнуров для гитары и микрофона вокального исполнения, а также стойки- необходимо бесперебойное электропитание в 220 в- при использовании системы радиомикрофона и радиодатчика для гитары, исполнитель ограничен действием радиосигнала. Других опубликованных аналогов заявитель не обнаружил. Задачей изобретения является разработка новой автономной конструкции электроакустической гитары с микрофоном для вокального исполнения,не требующей подключения к источнику электропитания 220 в и дополнительной аппаратуры. Для этого электроакустическая гитара,включающая корпус с передней и задней деками,соединенными обечайкой, гриф с колками,порожками и ладами, струны, пьезодатчик и блок электронного управления согласно изобретению снабжена микрофоном для вокального исполнения,усилителем и динамиком, установленными в корпусе, при этом усилитель снабжен батареями электропитания. Микрофон для вокального исполнения может быть снабжен батареями электропитания. Разработанная конструкция электроакустической гитары за счет встроенных в ее корпусе микрофона для вокального исполнения, усилителя и динамика,а также благодаря размещению в корпусе батарей для электропитания, обеспечивает автономность,мобильность инструмента и его независимость от источников постоянного внешнего электроснабжения, например, 220 в. На чертежах, фиг.1, 2, изображена предлагаемая конструкция электроакустической гитары, на фиг.3 схематично показаны электрические элементы гитары (дополнительно представлены фотографии). Электроакустическая гитара содержит корпус 13,состоящий из передней деки 6, задней деки 7, 2 соединенных обечайкой 8, гриф 2 с колками 1,струны 3, верхний порожек 4, нижний порожек с подставкой для струн 9, лады 5. Гитара содержит также пьезодатчик 10, блок электронного управления 11. В корпусе гитары 13 в передней деке 6 выполнено отверстие 16, в котором закреплен динамик 14 с помощью крепежных элементов 17, на задней деке 7 - батареи электропитания 15 - в контейнере (фиг.3). В передней деке 6 также закреплены крепежными элементами 17 в выполненных отверстиях элементы регулирования усилителя 12 регулятор громкости звука 18,регулятор чувствительности звука 19, регулятор тембра 20,регулятор гитарных эффектов 21, регулятор голосовых обработок 22, тюнер 23, вход для другого инструмента или- плеера 24, вход для наушников 25, выход для записи 26, кнопка включения/выключения 27, гнездо для подключения адаптера 28 и индикатор электрического питания 29. На передней деке 6 установлен также выключатель соединения блока электронного управления 11 и блока регулирования усилителя 30. В передней деке 6 закреплен разъем 31, который соединен с помощью кабеля 33 с микрофоном 32 для вокального исполнения. Предлагаемая конструкция электроакустической гитары предназначена для вокальноинструментального исполнения в любых условиях,не требующих подключения к источнику электропитания 220 в, не требуется также дополнительное оборудование, а именно усилители,колонки, коммутационные шнуры, стойки для микрофона. Кроме того, нет необходимости в привлечении дополнительного персонала для обслуживания аппаратуры. Гитара не ограничивает движения исполнителя в пространстве во время исполнения, ее автономность позволяет работать в поезде, в горах, т.е. на любых площадках, где нет электричества. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Электроакустическая гитара, включающая корпус с верхней и нижней деками, соединенными обечайкой, гриф с колками, порожками и ладами,струны, пьезодатчик и блок электронного управления, отличающаяся тем, что она снабжена микрофоном для вокального исполнения,усилителем и динамиком, установленными в корпусе, при этом усилитель снабжен батареями электропитания. 2. Электроакустическая гитара по п.1,отличающаяся тем, что микрофон для вокального исполнения снабжен батареями электропитания.
