Автоматизированный комплекс для разогрева нефти и нефтяной эмульсии блочного исполнения

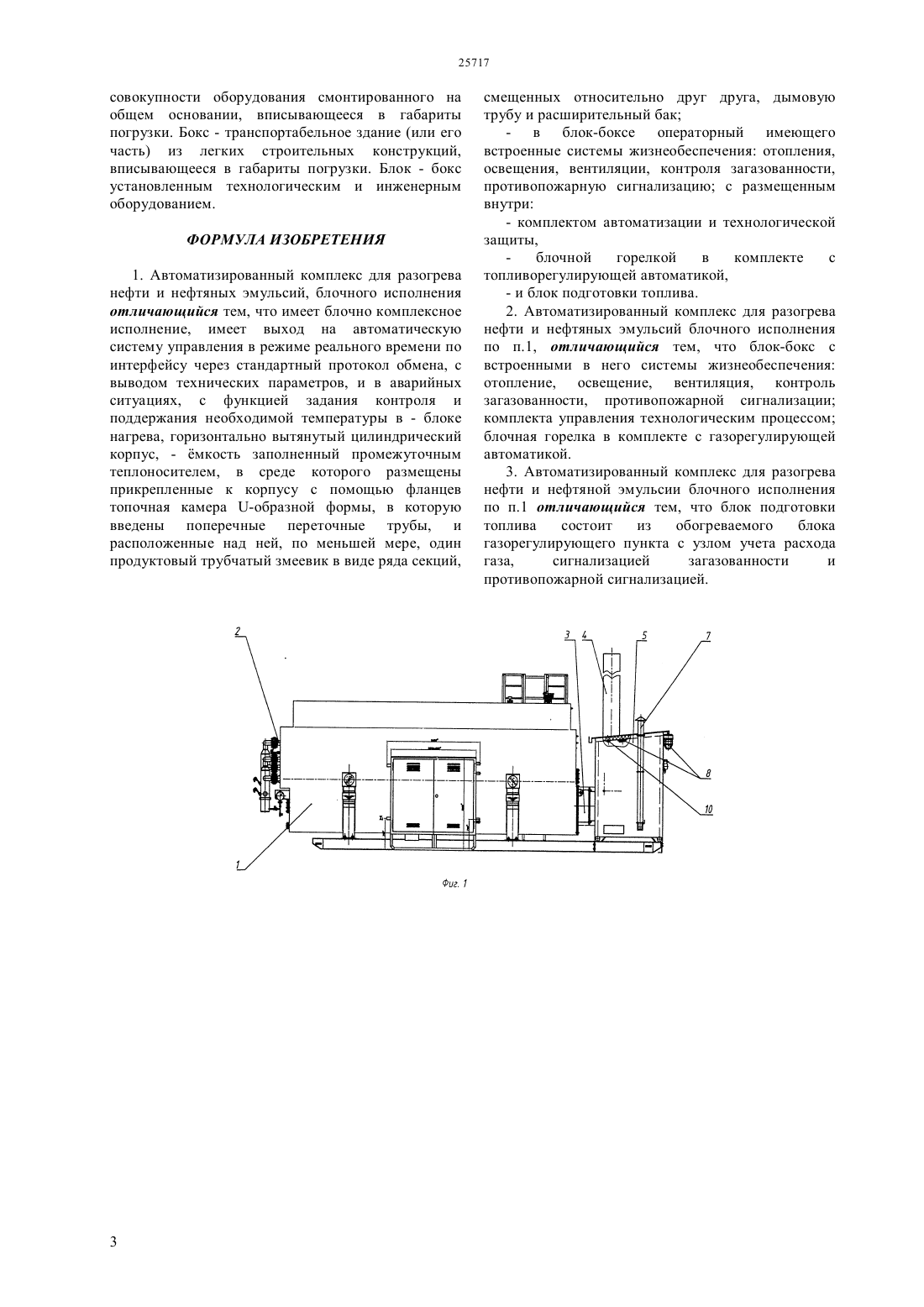

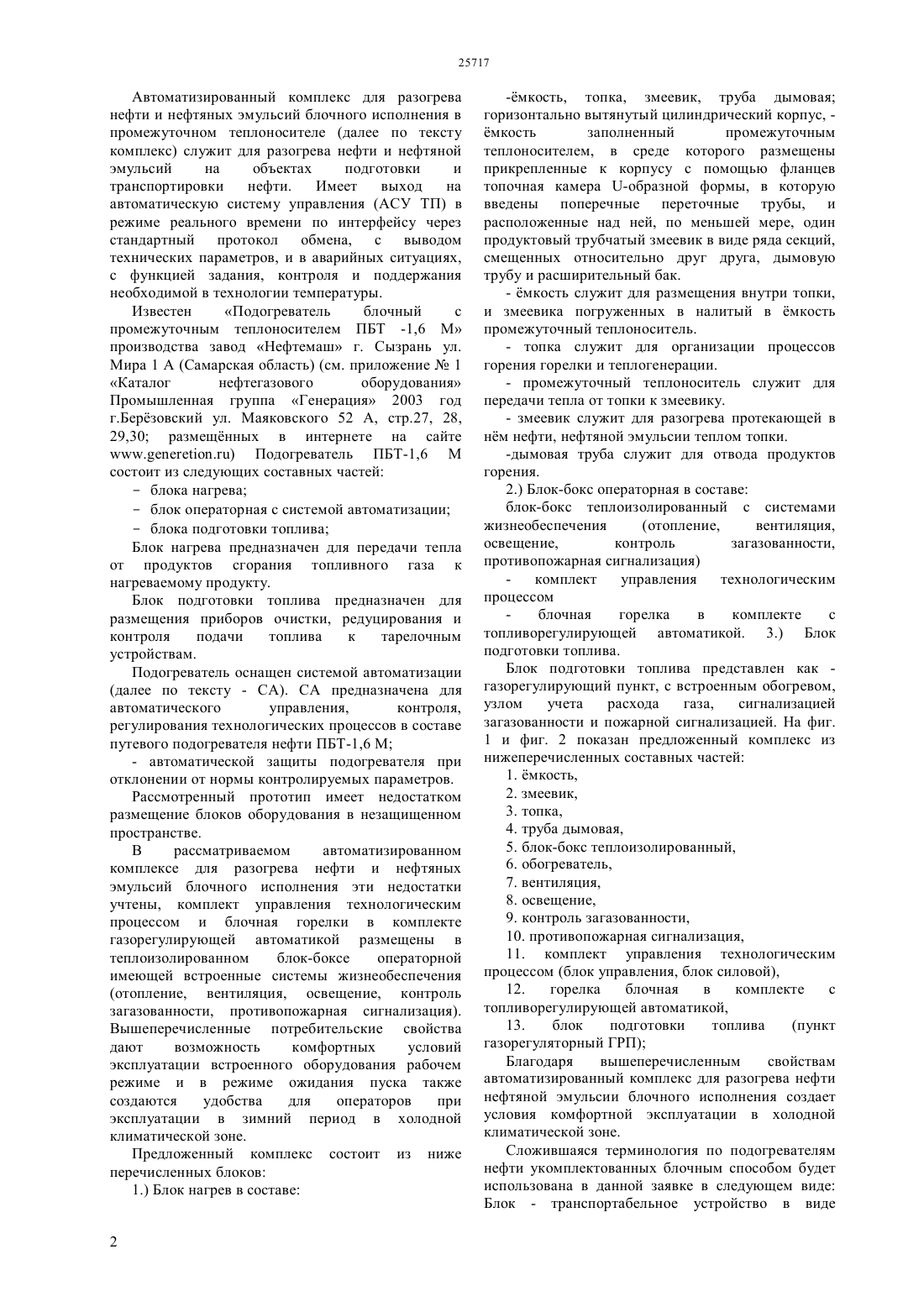

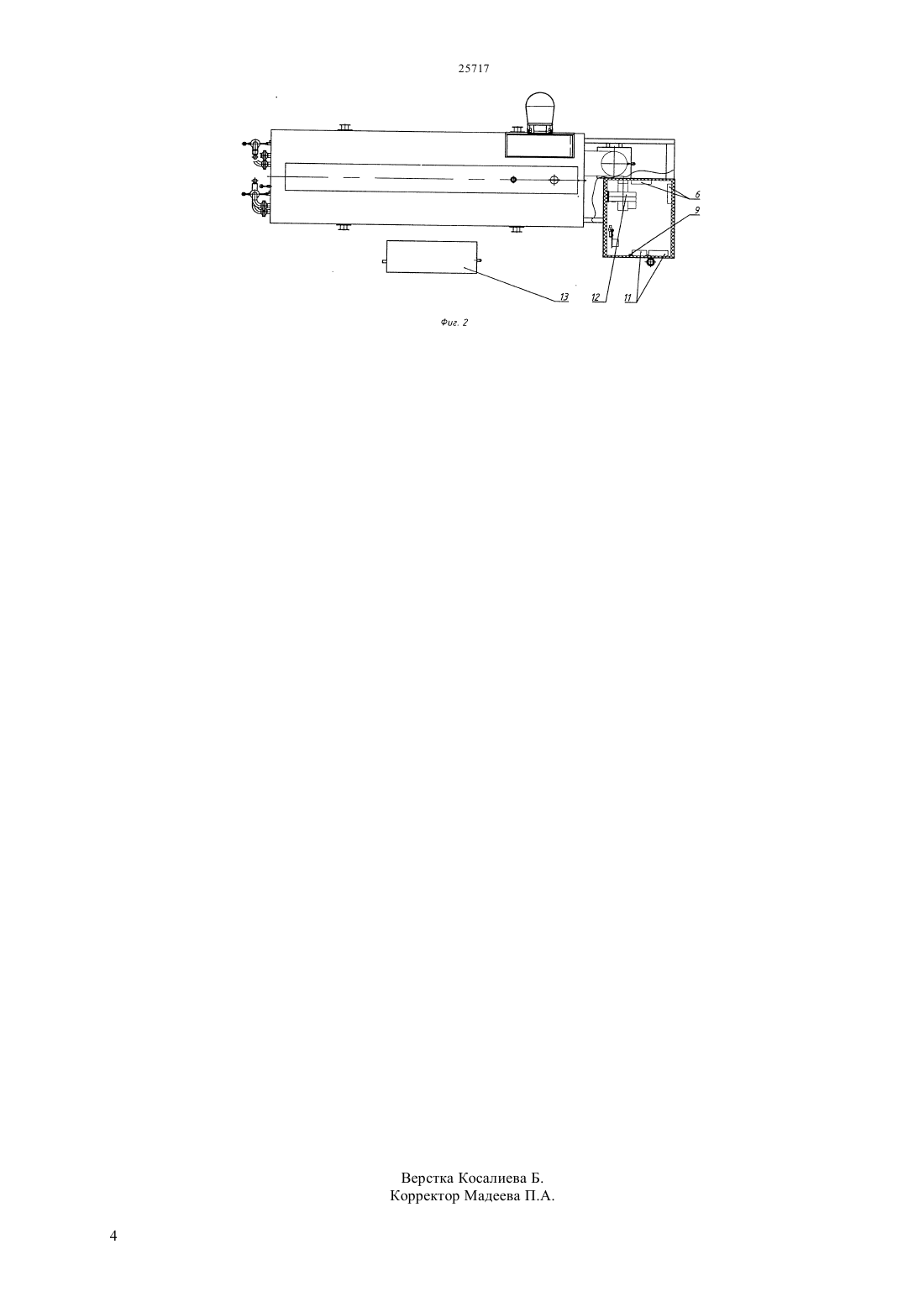

(51) 22 7/00 (2011.01) 27 5/00 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ Трубы продуктового змеевика плотно уложены в каждой из секций по типу двухзаходной спирали в виде ряда горизонтально вытянутых параллельных участков труб в направлении протяженности подогревателя с изогнутыми участками труб в местах поворота и перехода с уровня на уровень. Подогреватель нефти повышает уровень пожаробезопасности без понижения теплотехнических характеристик. При этом с АСУ ТП в режиме реального времени ведтся обмен технических параметров, ведтся контроль и поддержание необходимой (заданной) в технологии температуры и контроль, отслеживание и оповещение аварийных ситуаций. Блок-боксе операторная в составе систем жизнеобеспечения(отопление,вентиляция, освещение, контроль загазованности,противопожарная сигнализация) комплект управления технологическим процессом блочная горелка в комплекте с топливорегулирующей автоматикой находится компактно в защищенном корпусе. Кроме того блок подготовки топлива представлен как - газорегулирующий пункт, с встроенным обогревом, узлом учета расхода газа, сигнализацией загазованности и пожарной сигнализацией. Благодаря вышеперечисленным свойствам автоматизированный комплекс для разогрева нефти и нефтяной эмульсии блочного исполнения создает условия комфортной эксплуатации в холодной климатической зоне.(72) Третьяков Валерий ВасильевичКочегаров Николай НиколаевичТершин Сергей Аркадьевич(73) Открытое акционерное общество Саратовский завод энергетического машиностроения ОАО САРЭНЭРГОМАШ(74) Шабалина Галина Ивановна Шабалин Владимир Иванович Кучаева Ирина Гафиятовна(54) АВТОМАТИЗИРОВАННЫЙ КОМПЛЕКС ДЛЯ РАЗОГРЕВА НЕФТИ И НЕФТЯНОЙ ЭМУЛЬСИИ БЛОЧНОГО ИСПОЛНЕНИЯ(57) Изобретение относится к подогревателям нефти и может быть использовано для нагрева нефти при их транспортировке и промысловой подготовке. Подогреватель нефти имеет горизонтально вытянутый цилиндрический корпус емкость,заполненный промежуточным теплоносителем, горелочное устройство, дымовую трубу и расширительный бак. В среде промежуточного теплоносителя размещены прикреплнные к корпусу с помощью фланцев топочная камера- образной формы, в которую введены поперечные трубы, и расположенные над ней, прикрепленный с помощью фланца, по меньшей мере, один продуктовый змеевик в виде ряда секций, смещенных относительно друг друга. Автоматизированный комплекс для разогрева нефти и нефтяных эмульсий блочного исполнения в промежуточном теплоносителе (далее по тексту комплекс) служит для разогрева нефти и нефтяной эмульсий на объектах подготовки и транспортировки нефти. Имеет выход на автоматическую систему управления (АСУ ТП) в режиме реального времени по интерфейсу через стандартный протокол обмена, с выводом технических параметров, и в аварийных ситуациях,с функцией задания, контроля и поддержания необходимой в технологии температуры. Известен Подогреватель блочный с промежуточным теплоносителем ПБТ -1,6 М производства завод Нефтемаш г. Сызрань ул. Мира 1 А (Самарская область) (см. приложение 1 Каталог нефтегазового оборудования Промышленная группа Генерация 2003 год г.Берзовский ул. Маяковского 52 А, стр.27, 28,29,30 размещнных в интернете на сайте) Подогреватель ПБТ-1,6 М состоит из следующих составных частей- блока подготовки топлива Блок нагрева предназначен для передачи тепла от продуктов сгорания топливного газа к нагреваемому продукту. Блок подготовки топлива предназначен для размещения приборов очистки, редуцирования и контроля подачи топлива к тарелочным устройствам. Подогреватель оснащен системой автоматизации(далее по тексту - СА). СА предназначена для автоматического управления,контроля,регулирования технологических процессов в составе путевого подогревателя нефти ПБТ-1,6 М- автоматической защиты подогревателя при отклонении от нормы контролируемых параметров. Рассмотренный прототип имеет недостатком размещение блоков оборудования в незащищенном пространстве. В рассматриваемом автоматизированном комплексе для разогрева нефти и нефтяных эмульсий блочного исполнения эти недостатки учтены, комплект управления технологическим процессом и блочная горелки в комплекте газорегулирующей автоматикой размещены в теплоизолированном блок-боксе операторной имеющей встроенные системы жизнеобеспечения(отопление, вентиляция, освещение, контроль загазованности, противопожарная сигнализация). Вышеперечисленные потребительские свойства дают возможность комфортных условий эксплуатации встроенного оборудования рабочем режиме и в режиме ожидания пуска также создаются удобства для операторов при эксплуатации в зимний период в холодной климатической зоне. Предложенный комплекс состоит из ниже перечисленных блоков 1.) Блок нагрев в составе 2-мкость, топка, змеевик, труба дымовая горизонтально вытянутый цилиндрический корпус, мкость заполненный промежуточным теплоносителем, в среде которого размещены прикрепленные к корпусу с помощью фланцев топочная камера -образной формы, в которую введены поперечные переточные трубы, и расположенные над ней, по меньшей мере, один продуктовый трубчатый змеевик в виде ряда секций,смещенных относительно друг друга, дымовую трубу и расширительный бак.- мкость служит для размещения внутри топки,и змеевика погруженных в налитый в мкость промежуточный теплоноситель.- топка служит для организации процессов горения горелки и теплогенерации.- промежуточный теплоноситель служит для передачи тепла от топки к змеевику.- змеевик служит для разогрева протекающей в нм нефти, нефтяной эмульсии теплом топки.-дымовая труба служит для отвода продуктов горения. 2.) Блок-бокс операторная в составе блок-бокс теплоизолированный с системами жизнеобеспечения(отопление,вентиляция,освещение,контроль загазованности,противопожарная сигнализация) комплект управления технологическим процессом блочная горелка в комплекте с топливорегулирующей автоматикой. 3.) Блок подготовки топлива. Блок подготовки топлива представлен как газорегулирующий пункт, с встроенным обогревом,узлом учета расхода газа,сигнализацией загазованности и пожарной сигнализацией. На фиг. 1 и фиг. 2 показан предложенный комплекс из нижеперечисленных составных частей 1. мкость,2. змеевик,3. топка,4. труба дымовая,5. блок-бокс теплоизолированный,6. обогреватель,7. вентиляция,8. освещение,9. контроль загазованности,10. противопожарная сигнализация,11. комплект управления технологическим процессом (блок управления, блок силовой),12. горелка блочная в комплекте с топливорегулирующей автоматикой,13. блок подготовки топлива(пункт газорегуляторный ГРП) Благодаря вышеперечисленным свойствам автоматизированный комплекс для разогрева нефти нефтяной эмульсии блочного исполнения создает условия комфортной эксплуатации в холодной климатической зоне. Сложившаяся терминология по подогревателям нефти укомплектованных блочным способом будет использована в данной заявке в следующем виде Блок - транспортабельное устройство в виде совокупности оборудования смонтированного на общем основании, вписывающееся в габариты погрузки. Бокс - транспортабельное здание (или его часть) из легких строительных конструкций,вписывающееся в габариты погрузки. Блок - бокс установленным технологическим и инженерным оборудованием. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Автоматизированный комплекс для разогрева нефти и нефтяных эмульсий, блочного исполнения отличающийся тем, что имеет блочно комплексное исполнение, имеет выход на автоматическую систему управления в режиме реального времени по интерфейсу через стандартный протокол обмена, с выводом технических параметров, и в аварийных ситуациях, с функцией задания контроля и поддержания необходимой температуры в - блоке нагрева, горизонтально вытянутый цилиндрический корпус, - мкость заполненный промежуточным теплоносителем, в среде которого размещены прикрепленные к корпусу с помощью фланцев топочная камера -образной формы, в которую введены поперечные переточные трубы, и расположенные над ней, по меньшей мере, один продуктовый трубчатый змеевик в виде ряда секций, 3 смещенных относительно друг друга, дымовую трубу и расширительный бак- в блок-боксе операторный имеющего встроенные системы жизнеобеспечения отопления,освещения, вентиляции, контроля загазованности,противопожарную сигнализацию с размещенным внутри- комплектом автоматизации и технологической защиты,блочной горелкой в комплекте с топливорегулирующей автоматикой,- и блок подготовки топлива. 2. Автоматизированный комплекс для разогрева нефти и нефтяных эмульсий блочного исполнения по п.1, отличающийся тем, что блок-бокс с встроенными в него системы жизнеобеспечения отопление, освещение, вентиляция, контроль загазованности, противопожарной сигнализации комплекта управления технологическим процессом блочная горелка в комплекте с газорегулирующей автоматикой. 3. Автоматизированный комплекс для разогрева нефти и нефтяной эмульсии блочного исполнения по п.1 отличающийся тем, что блок подготовки топлива состоит из обогреваемого блока газорегулирующего пункта с узлом учета расхода газа,сигнализацией загазованности и противопожарной сигнализацией.
