Устройство для разогрева тепловых агрегатов

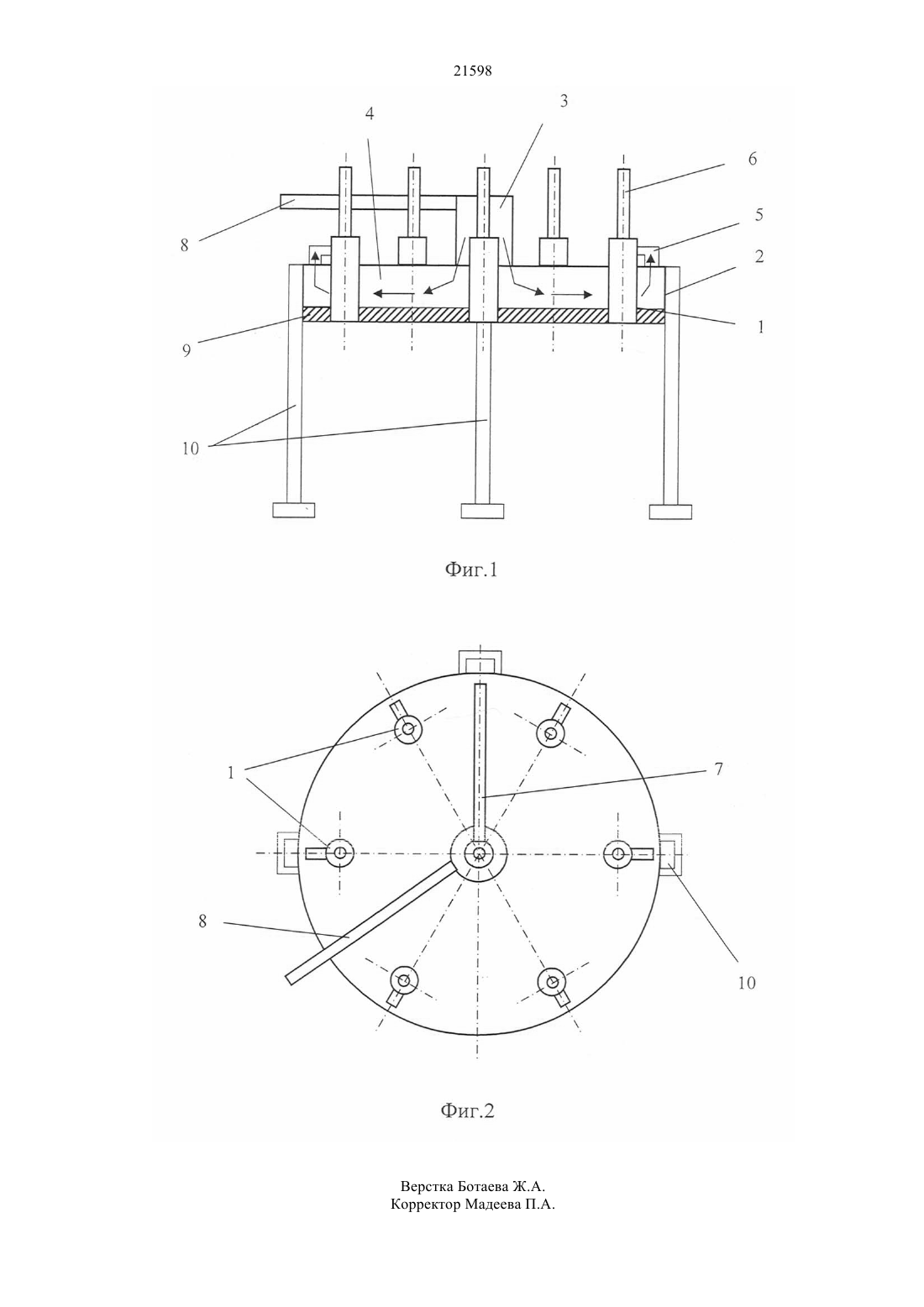

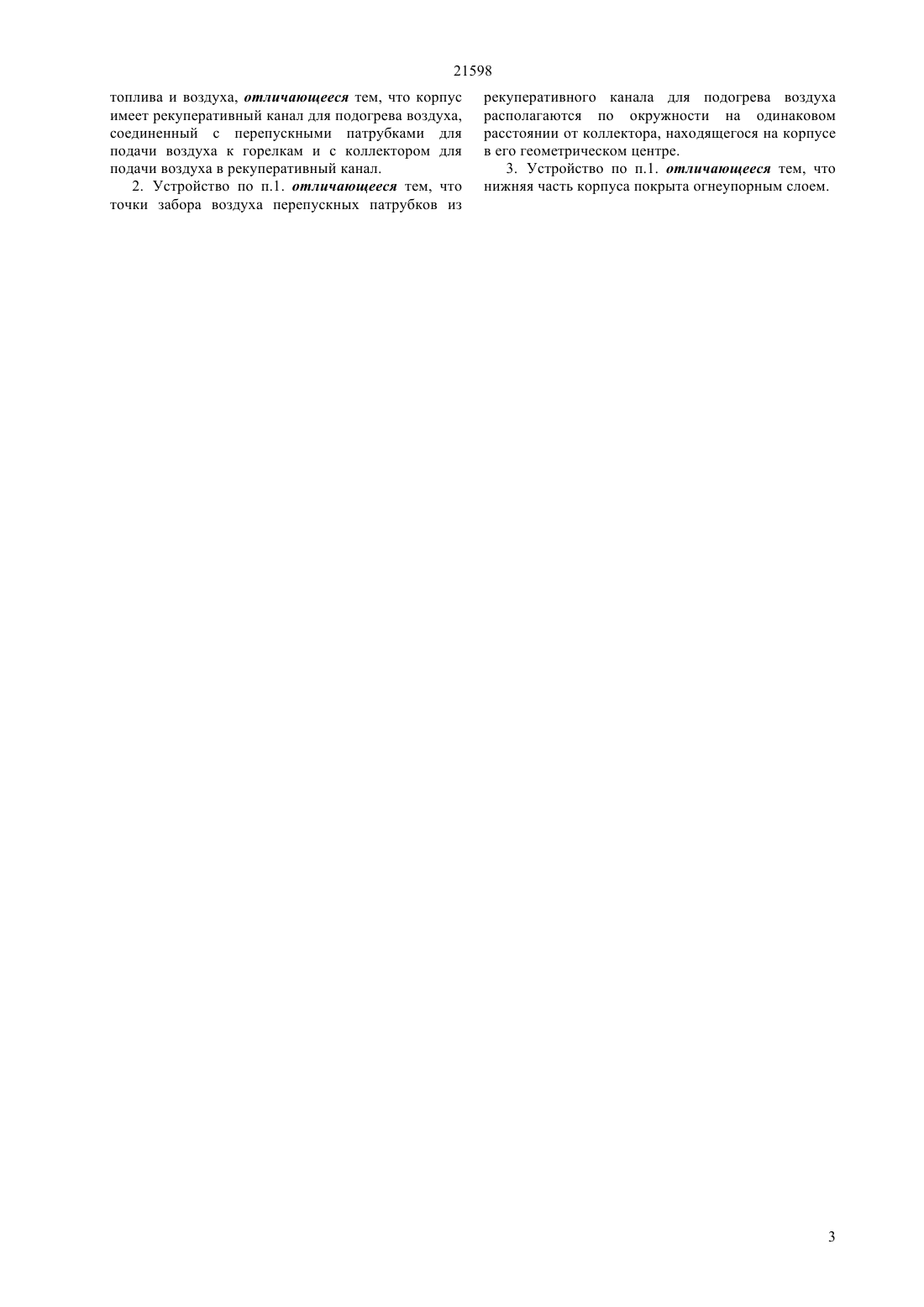

(51) 23 5/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ повысит эффективность его использования и позволит сократить его расход. Это достигается за счет того, что устройство для разогрева тепловых агрегатов, представляющее собой стенд, содержащий горелки, установленные в корпусе, патрубки для подачи топлива и воздуха,предлагается выполнить так, что корпус будет иметь рекуперативный канал для подогрева воздуха,соединенный с перепускными патрубками для подачи воздуха к горелкам и с коллектором для подачи воздуха в рекуперативный канал. При этом точки забора воздуха перепускных патрубков из рекуперативного канала для подогрева воздуха расположить по окружности на одинаковом расстоянии от коллектора, находящегося на корпусе в его геометрическом центре. Кроме того, нижнюю часть корпуса предлагается покрыть огнеупорным слоем.(72) Приходько Евгений Валентинович Никифоров Александр Степанович Полешко Павел Владимирович(73) Товарищество с ограниченной ответственностью Инновационный Евразийский университет(54) УСТРОЙСТВО ДЛЯ РАЗОГРЕВА ТЕПЛОВЫХ АГРЕГАТОВ(57) Изобретение относится к металлургической теплотехнике и может быть использовано для разогрева тепловых агрегатов. Техническим результатом является более полное использование теплоты сжигаемого топлива, что 21598 Изобретение относится к металлургической теплотехнике и может быть использовано для разогрева тепловых агрегатов. Известно устройство для разогрева тепловых агрегатов Долотов Г.П., Кондаков Е.А. Печи и сушила литейного производства. М. Машиностроение, 1984, содержащее патрубки для подачи топлива и воздуха, опорные балки, корпус с горелкой, установленной в нм таким образом, что факел располагается по центру теплового агрегата. Регулирование тепловой мощности горелки осуществляется путм изменения расхода газа и воздуха, в соответствие с графиком разогрева теплового агрегата. Недостатком этого устройства является недостаточно широкий диапазон регулирования тепловой мощности стенда. Наиболее близким техническим решением является способ разогрева тепловых агрегатов на установке Предварительный патент Республики Казахстан 18652, МПК 23 С 5/00, опубл. 16.07.2007, бюл.7, в верхней части которого располагаются горелки для сжигания топлива, так,чтобы факел располагался по центру теплового агрегата. Регулирование тепловой мощности горелок осуществляется за счт изменения расхода подаваемых к горелкам газа и воздуха, и последовательного включения в работу горелок. Устройство содержит горелки, опорные балки,патрубки для подачи топлива и воздуха. Недостатком известного устройства является то,что при его использовании возникают большие потери тепла при разогреве тепловых агрегатов. В связи с этим поставлена задача - разработка устройства, позволяющего сократить потери тепла при разогреве тепловых агрегатов. Техническим результатом является более полное использование теплоты сжигаемого топлива, что повысит эффективность его использования и позволит сократить его расход. Это достигается за счет того, что устройство для разогрева тепловых агрегатов, представляющее собой стенд, содержащий горелки, установленные в корпусе, патрубки для подачи топлива и воздуха,предлагается выполнить так, что корпус будет иметь рекуперативный канал для подогрева воздуха,соединенный с перепускными патрубками для подачи воздуха к горелкам и с коллектором для подачи воздуха в рекуперативный канал. При этом точки забора воздуха перепускных патрубков из рекуперативного канала для подогрева воздуха расположить по окружности на одинаковом расстоянии от коллектора, находящегося на корпусе в его геометрическом центре. Подача подогретого воздуха, необходимого для горения, повысит приходную часть теплового баланса стенда и позволит уменьшить расход топлива при сохранении необходимых параметров процесса разогрева. Таким образом, суммарное количество теплоты, поступающей на разогрев,будет равно топлвдоп 2 где топл - теплота, выделяющаяся при горении топлива в - физическое тепло воздуха, без подогрева доп - дополнительное физическое тепло воздуха,полученное при его подогреве в рекуперативном канале. Кроме того, нижнюю часть корпуса предлагается покрыть огнеупорным слоем. Изобретение поясняется чертежом. На фиг. 1 изображен основной вид устройства для разогрева тепловых агрегатов. На фиг. 2 изображен вид сверху устройства для разогрева тепловых агрегатов. Устройство представляет собой стенд,включающий в себя горелки 1, установленные в корпусе 2, на котором, в его геометрическом центре,установлен коллектор для подачи воздуха 3. В корпусе 2 имеется рекуперативный канал для нагрева воздуха 4, который через перепускные патрубки 5 соединн с горелками 1. Топливо в горелки податся по патрубкам для подачи топлива 6. Для подачи подогретого воздуха для центральной горелки имеется перепускной патрубок 7. Точки забора воздуха перепускных патрубков из рекуперативного канала для подогрева воздуха 4 располагаются по окружности на одинаковом расстоянии от коллектора 3, что обеспечивает равенство температур воздуха, подаваемого в горелки 1. Воздух в коллектор 3 податся по воздуховоду 8. Нижняя часть рекуперативного канала для подогрева воздуха 4 покрыта огнеупорным слоем 9 для защиты от пережога. Корпус установлен на опорных балках 10. Устройство работает следующим образом. Тепловой агрегат устанавливают на стенд и включают стенд в работу. Регулирование тепловой мощности горелок 1, установленных в корпусе 2 осуществляется в соответствии с индивидуальным графиком разогрева теплового агрегата путм изменения расхода подаваемых к горелкам топлива и воздуха, и путм последовательного включения горелок в определнном порядке. Воздух, подаваемый для горения, поступает в коллектор 3 через воздуховод 8. Физическая теплота этого воздуха - в. Далее воздух, проходя по рекуперативному каналу для нагрева воздуха 4,получает дополнительное количество тепла за счт тепла, сжигаемого топлива. После чего, через перепускные патрубки 5(движение воздуха показано стрелками),подогретый воздух податся в горелки 1 для горения топлива, подаваемого по патрубкам для подачи топлива 6. Нагретый воздух для центральной горелки податся по перепускному патрубку 7. Предлагаемое устройство позволит повысить эффективность использования теплоты сжигаемого топлива и сократить его расход. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для разогрева тепловых агрегатов,представляющее собой стенд, содержащий горелки,установленные в корпусе, патрубки для подачи 21598 топлива и воздуха, отличающееся тем, что корпус имеет рекуперативный канал для подогрева воздуха,соединенный с перепускными патрубками для подачи воздуха к горелкам и с коллектором для подачи воздуха в рекуперативный канал. 2. Устройство по п.1. отличающееся тем, что точки забора воздуха перепускных патрубков из рекуперативного канала для подогрева воздуха располагаются по окружности на одинаковом расстоянии от коллектора, находящегося на корпусе в его геометрическом центре. 3. Устройство по п.1. отличающееся тем, что нижняя часть корпуса покрыта огнеупорным слоем.
