Клиноременный вариатор

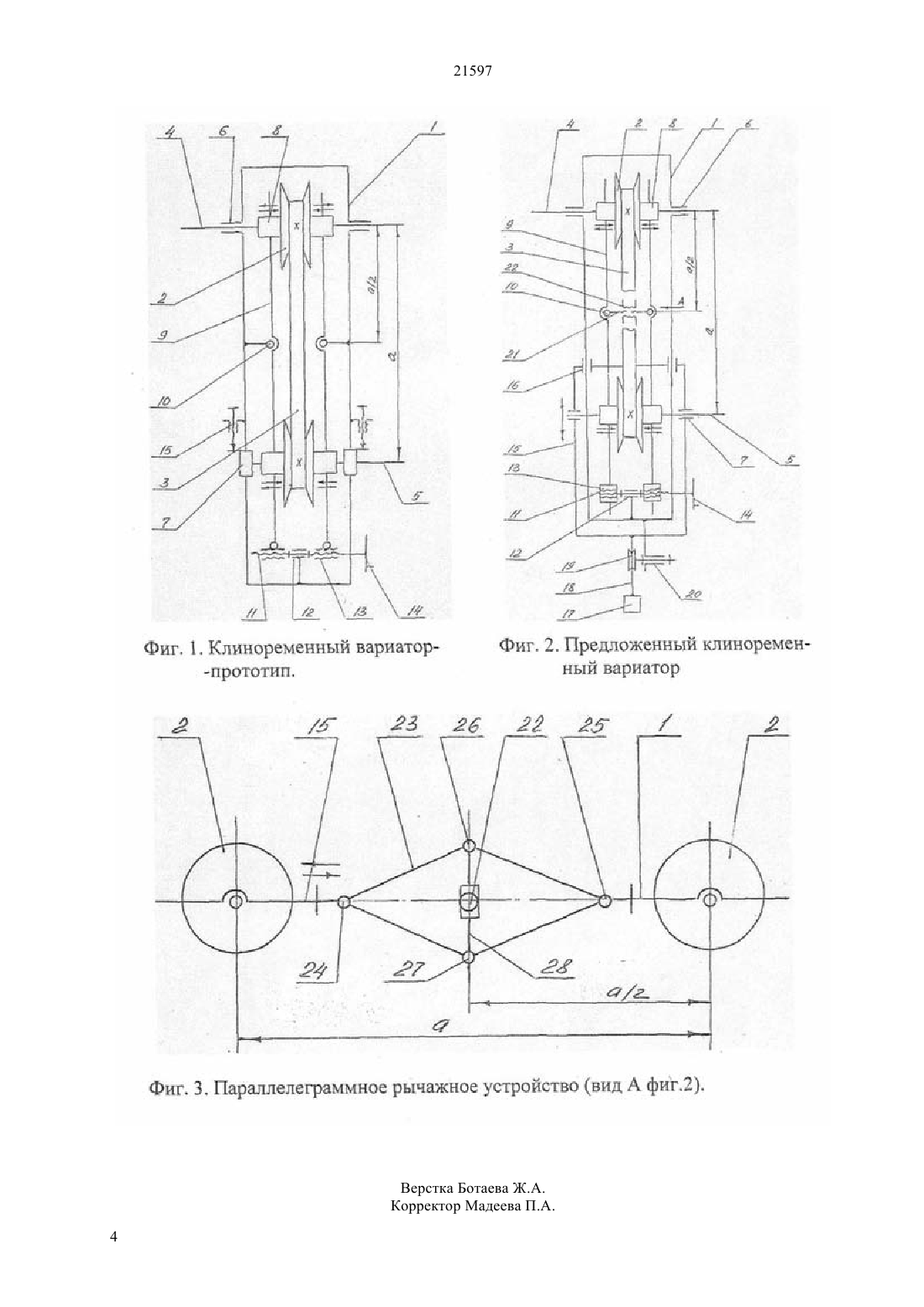

(51) 16 49/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(57) В клиноременном вариаторе с постоянным межосевым расстоянием и с принудительным согласованным сближением одной пары шкивных конусов и раздвижением другой пары шкивных конусов при регулировании передаточного числа натяжение ремня увеличивается, что сокращает срок службы ремня. Предложен клиноременный вариатор, который снабжен натяжным устройством, обеспечивающим постоянное натяжение ремня и механизмом,который обеспечивает равные перемещения шкивным конусам при переменном межосевом расстоянии.(72) Койайдаров Бортан Абаевич Жунисбеков Турсынали Мусербекович Бекенов Руслан Мейрбекович(73) Республиканское государственное казенное предприятие Таразский государственный Университет им. М.Х. Дулати Министерство образования и науки Республики Казахстан 21597 Известен клиноременный вариатор, состоящий из неподвижной рамы, шкивных конусов, клинового ремня, ведущего и ведомого валов, подшипниковых опор, установленных на неподвижной раме,ползунов, подвижно посаженных на валы и упирающихся к шкивным конусам, коромысел с симметричным расположением поворотных осей относительно осей шкивных конусов и соединенных с ползунами,винтового вала,опорами закрепленным к неподвижной раме, маховика,посаженного на винтовом валу, двух гаек,соединенных с коромыслами и навинченных на резьбовые участки винтового вала и натяжного устройства 1. Недостатком клиноременного вариатора является то, что регулирование передаточного числа вариатора принудительным согласованным сближением одной пары шкивных конусов и раздвижением другой пары шкивных конусов, при постоянном межосевом расстоянии шкивных конусов, увеличивает натяжение ремня, что сокращает срок службы ремня. Задача изобретения заключается в разработке клиноременного вариатора, где обеспечивается постоянное натяжение ремня при регулировании передаточного числа вариатора принудительным согласованным сближением одной пары шкивных конусов и раздвижением другой пары шкивных конусов. Технический результат,получаемый от использования изобретения - постоянное натяжение ремня при принудительном согласованном сближении одной пары шкивных конусов и раздвижении другой пары шкивных конусов. Указанный технический результат достигается тем, что клиноременный вариатор, содержащий неподвижную раму, шкивные конусы, клиновой ремень, ведущий и ведомый валы, подшипниковые опоры валов, установленные на неподвижной раме,ползуны, подвижно посаженные на валы и упирающиеся к шкивным конусам, коромысла с симметричным расположением поворотных осей отностельно осей шкивных конусов и соединенные с ползунами, винтовой вал, опорами закрепленный к неподвижной раме, маховик, посаженны на винтовой вал, две гайки, соединенные с коромыслами и навинченные на резьбовые участки винтового вала и натяжного устройства, для обеспечения постоянного натяжения ремня при принудительном согласованном сближении и раздвижении шкивных конусов натяжное устройство выполнено в виде подвижной рамы,несущей подшипниковые опоры ведомого вала и соединенной с неподвижной рамой с возможностью поступательного перемещения под тяжестью груза,соединенного с ней тросом, огибающий блок,закрепленный к неподвижной раме, а коромысла с гайками винтового вала соединены с возможностью относительного поступательного перемещения и,снабжен параллелеграммным рычажным устройством,обеспечивающим симметричное расположение поворотных осей коромысел относительно осей шкивных конусов. 2 Параллелеграммное рычажное устройство двумя шарнирами закреплено к неподвижной и подвижной рамам соответсвенно со сторон ведущего и ведомого валов по линии симметрии вариатора, а другими двумя шарнирами при помощи несущего рычага, который с осью одного шарнира параллелеграмма соединяется шарнирно, а с осью другого шарнира - с возможностью относительного поступательного перемещения, соединяется с поворотными осями коромысел посредством тяги,допуская относительное вертикальное перемещение несущего рычага. На фиг. 1 представлена схема клиноременного вариатора - прототип. На фиг. 2 представлена схема предложенного клиноременного вариатора, а на фиг. 3 параллелеграммное рычажное устройство (вид А фиг. 2). Клиноременный вариатор (фиг. 1) состоит из неподвижной рамы 1, четырех шкивных конусов 2,клинового ремня 3, ведущего вала 4, ведомого вала 5, подшипниковых опор ведущего вала 6,подшипниковых опор ведомого вала 7, четырех ползунов 8, двух коромысел 9, поворотных осей 10,винтового вала 11, подшипниковых опор 12 винтового вала, двух гаек 13, маховика 14 и натяжного устройства 15. Шкивные конусы 2 и ползуны 8 подвижно пасажены на валы 4 и 5. Шкивные конусы 2 расположены на шлицевых участках, а ползуны 8 на гладких участках валов 4 и 5. Коромысла 9 с ползунами 8 соединены с возможностью относительного поступательного перемещения. Винтовой вал 11 имеет резьбовые участки с правой и левой резьбой. На выходной конец винтового вала 11 посажен маховик 14. Гайки 13, имеющие резьбы соответствующего направления, навинчены на резьбовые участки винтового вала 11 и шарнирно соединяются с коромыслами 9. Подшипниковые опора 12 винтового вала 11 закрепляется к неподвижной раме 1. Подшипниковые опоры 7 ведомого вала 5 установлены на неподвижной раме 1 с возможностью относительного поступательного перемещения. Натяжное устройство 15 выполнено в виде винтовой пары. Гайка натяжного устройства закрепляется к неподвижной раме 1, а винт упирается к корпусу подшипниковой опоры 7. Вращая винты натяжных устройств 15, натягивают ремень 3. Поворотные оси 10 коромысел 9 закреплены к неподвижной раме 1 симметрично относительно осей шкивных конусов 2. Поэтому при вращении маховика 14 шкивные конусы 2 получают равные перемещения. При этом одна пара шкивных конусов 2 сближается, а другая пара шкивных конусов 2 раздвигается. В результате этого увеличивается геометрическая длина ремня, а межцентровое расстояние (а) остается постоянным. В связи с этим увеличивается натяжение ремня по сравнению с 21597 начальным (расчетным) натяжением, что уменьшает срок службы ремня. Предложенный клиноременный вариатор (фиг. 2,фиг. 3) состоит из неподвижной рамы 1, четырех шкивных конусов 2, клинового ремня 3, ведущего вала 4, ведомого вала 5, подшипниковых опор 6 ведущего вала, подшипниковых опор 7 ведомого вала, четырех ползунов 8, двух коромысел 9,поворотных осей 10 коромысел, винтового вала 11,подшипниковых опора 12 винтового вала, двух гаек 13, маховика 14 и натяжного устройства. Натяжное устройства состоит из подвижной рамы 15, двух направляющих 16, груза 17, троса 18,блока 19 и подшипниковой опоры 20 блока. Подвижная рама 15 при помощи направляющих 16 соединяется с неподвижной рамой 1 и имеет возможность поступательного перемещения по неподвижной раме 1. Один конец троса 18 закреплен к подвижной раме 15, а другой конец - к грузу 17. Подшипниковые опора 20 блока 19 закрепляется к неподвижной раме 1. Трос 18 огибает блок 19. Подшипниковые опоры 7 ведомого вала 5 установлены на подвижную раму 15. Под тяжестью груза 17 ремень 3 получает постоянное натяжения. Поворотные оси 10 коромысел 9 при помощи винтовых тяг 21 и муфты 22 соединяются жестко. Муфта 22 имеет входы с левой и правой резьбой и навинчивается на резьбовые концы тяг 21, имеющих резьбы соответствующего направления. При помощи муфты 22 шкивные конусы 2 устанавливаются на начальное положение,соответствующее среднему диаметру шкива. При вращении маховика 14 шкивные конусы 2 должны получить равные перемещения. Для этого поворотные оси 10 коромысел 9 должны находиться всегда на середине межосевого расстояния (а) вариатора. Натяжное устройства допускает изменение межосевого расстояния (а) при регулировании передаточного числа вариатора перемещениями шкивных конусов 2. Поэтому вариатор снабжен параллелеграммным рычажным устрйством (фиг. 3) обеспечивающим симметричное расположение поворотных осей 10 коромысел 9 относительно осей шкивных конусов. Параллелеграммное рычажное устройство (фиг. 3) состоит из четырех одинаковых рычагов 23,четырех шарниров 24, 25, 26, 27 и несущего рычага 28. Рычаги 23 соединены между собой и образуют шарниры 24, 25, 26, 27. Шарнир 24 закрепляется к подвижной раме 15, а шарнир 25 - к неподвижной раме 1 по линии симметрии вариатора. Один конец несущего рычага 28 шарнирно соединяется с осью шарнира 26, а другой конец входит в сквозное отверстие оси шарнира 27 с возможностью относительного вертикального перемещения. Муфта 22 поворотных осей 10 коромысел 9 входит в рамку средней части несущего рычага 28 и допускает относительное вертикальное перемещение последнего. При вращении маховика 14 изменяется межосевое расстояние (а) и вместе с подвижной рамой 15 получает перемещение шарнир 24. При этом за счет поворота рычагов 23 шарниры 26, 27 перемещаются на середину нового межосевого расстояния, принудительно двигая несущий рычаг 28 вместе с муфтой 22. Литература 1. С. А. Чернышевский и др. Проектирование механических передач -М. Машиностроение, 1972 ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Клиноременный вариатор, содержащий неподвижную раму, шкивные конусы, клиновой ремень, ведущий и ведомый валы, подшипниковые опоры валов, установленные на неподвижной раме,ползуны, подвижно посаженные на валы и упирающиеся к шкивным конусам, коромысла с симметричным расположением поворотных осей относительно осей шкивных конусов и соединенные с ползунами, винтовой вал, опорами закрепленный к неподвижной раме, маховик, посаженный на винтовой вал, две гайки, соединенные с коромыслами и навинченные на резьбовые участки винтового вала и натяжное устройство,отличающийся тем, что натяжное устройство выполнено в виде подвижной рамы, несущей подшипниковые опоры ведомого вала и соединенной с неподвижной рамой с возможностью поступательного перемещения под тяжестью груза,соединенного с ней тросом, огибающий блок,закрепленный к неподвижной раме, а коромысла с гайками винтового вала соединены с возможностью относительного поступательного перемещения и,снабжен параллелограммным рычажным устройством,обеспечивающим симметричное расположение поворотных осей коромысел относительно осей шкивных конусов. 2. Клиноременный вариатор по п.1,отличающийся тем, что параллелограммное рычажное устройство двумя шарнирами закреплено к неподвижной и подвижной рамам соответственно со сторон ведущего ведомого валов по линии симметрии вариатора, а другими двумя шарнирами при помощи несущего рычага, который с осью одного шарнира параллелограмма соединяется шарнирно, а с осью другого шарнира - с возможностью относительного поступательного перемещения, соединяется с поворотными осями коромысел посредством тяги,допуская относительное вертикальное перемещение несущего рычага.
