Передвижная автономная электростанция

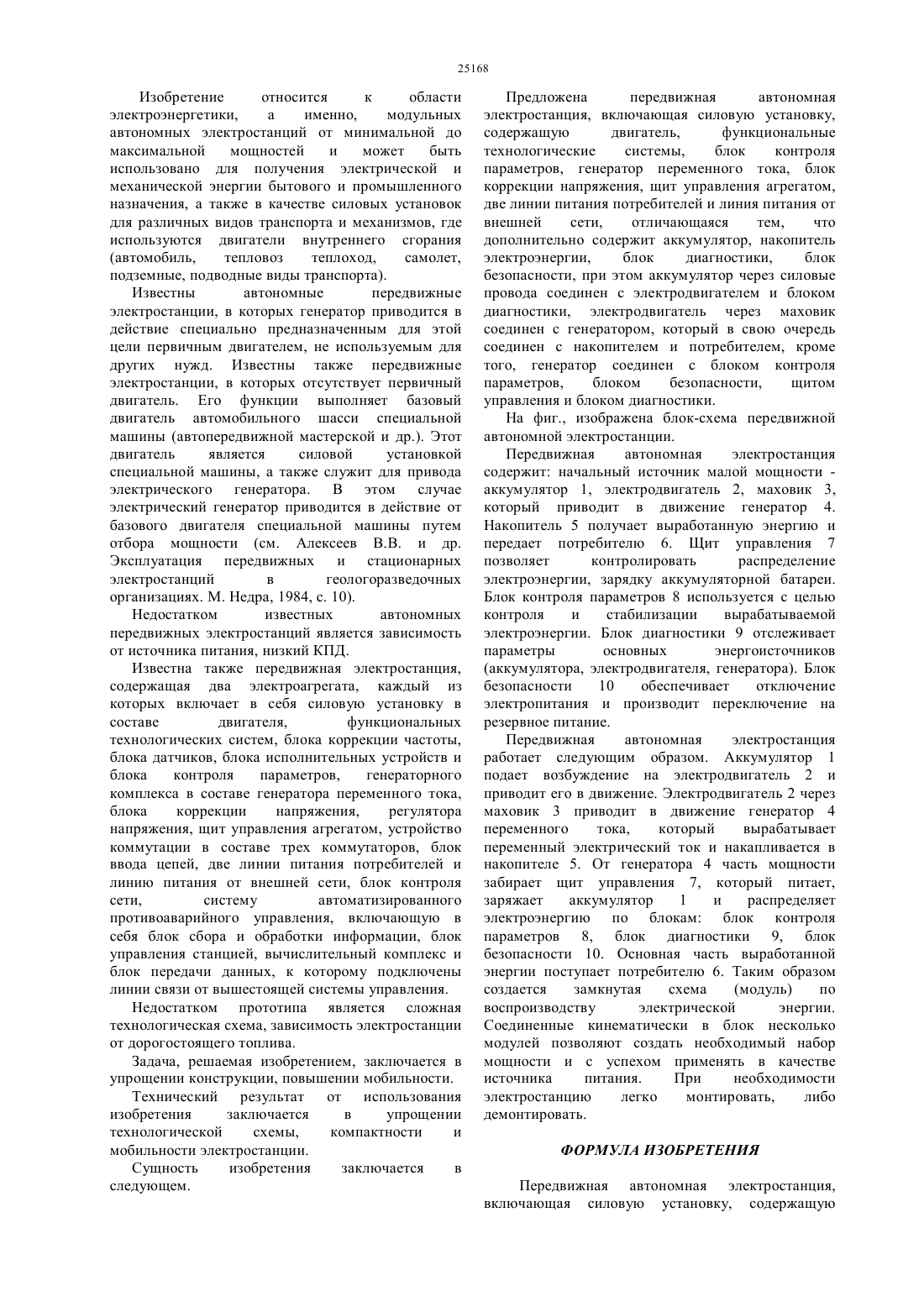

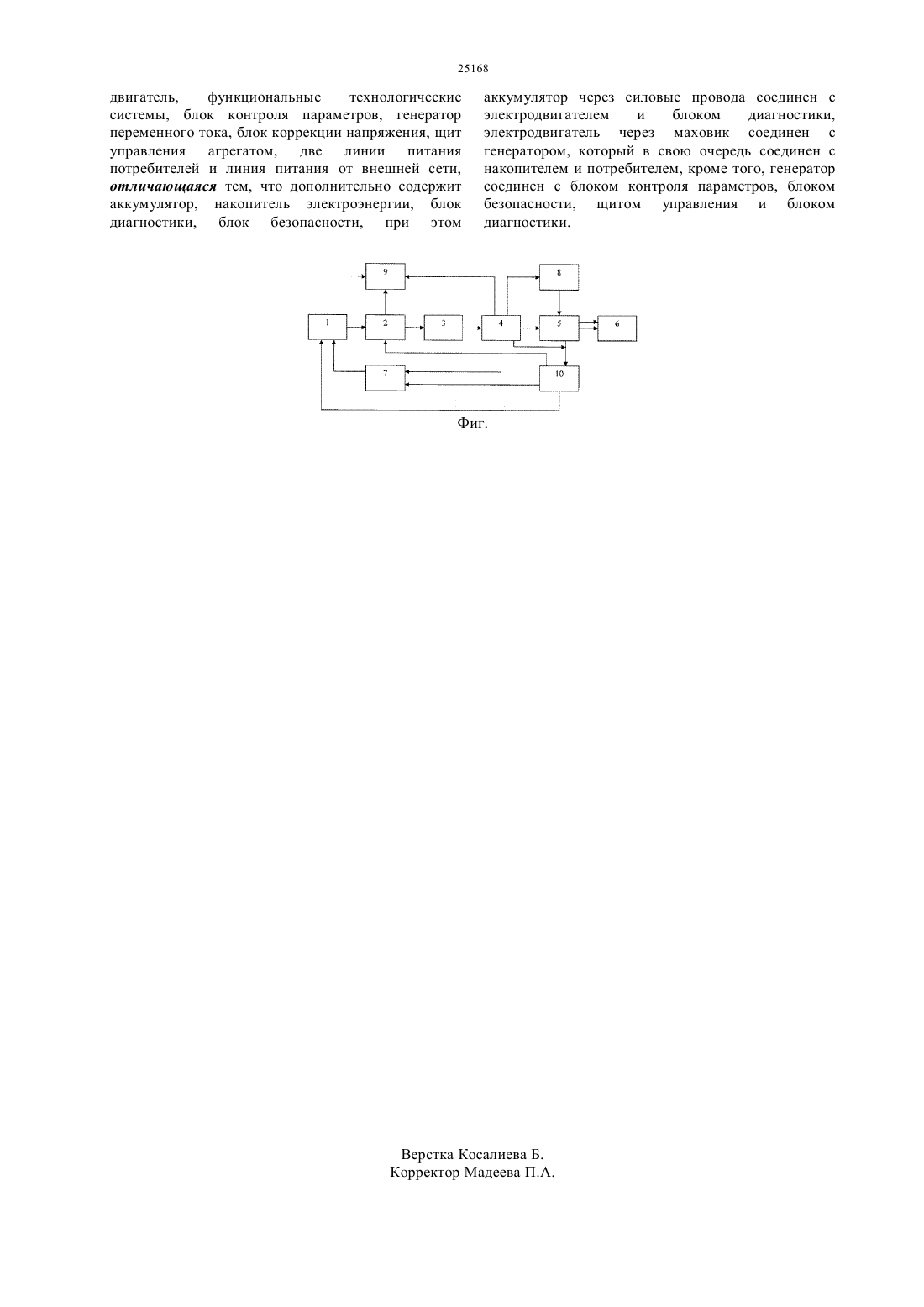

(51) 02 3/38 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ конструкции,повышении мобильности. Технический результат от использования изобретения заключается в упрощении технологической схемы,компактности и мобильности электростанции. Предложена передвижная автономная электростанция,включающая силовую установку, содержащую двигатель,функциональные технологические системы, блок контроля параметров, генератор переменного тока, блок коррекции напряжения, щит управления агрегатом, две линии питания потребителей и линия питания от внешней сети,отличающаяся тем, что дополнительно содержит аккумулятор, накопитель электроэнергии, блок диагностики, блок безопасности, при этом аккумулятор через силовые провода соединен с электродвигателем и блоком диагностики,электродвигатель через маховик соединен с генератором, который в свою очередь соединен с накопителем и потребителем, кроме того, генератор соединен с блоком контроля параметров, блоком безопасности, щитом управления и блоком диагностики.(72) Шепелев Михаил Геннадьевич Шепелев Юрий Геннадьевич(57) Изобретение относится к области электроэнергетики,а именно,модульных автономных электростанций от минимальной до максимальной мощностей и может быть использовано для получения электрической и механической энергии бытового и промышленного назначения, а также в качестве силовых установок для различных видов транспорта и механизмов, где используются двигатели внутреннего сгорания Изобретение относится к области электроэнергетики,а именно,модульных автономных электростанций от минимальной до максимальной мощностей и может быть использовано для получения электрической и механической энергии бытового и промышленного назначения, а также в качестве силовых установок для различных видов транспорта и механизмов, где используются двигатели внутреннего сгорания(автомобиль,тепловоз теплоход,самолет,подземные, подводные виды транспорта). Известны автономные передвижные электростанции, в которых генератор приводится в действие специально предназначенным для этой цели первичным двигателем, не используемым для других нужд. Известны также передвижные электростанции, в которых отсутствует первичный двигатель. Его функции выполняет базовый двигатель автомобильного шасси специальной машины (автопередвижной мастерской и др.). Этот двигатель является силовой установкой специальной машины, а также служит для привода электрического генератора. В этом случае электрический генератор приводится в действие от базового двигателя специальной машины путем отбора мощности (см. Алексеев В.В. и др. Эксплуатация передвижных и стационарных электростанций в геологоразведочных организациях. М. Недра, 1984, с. 10). Недостатком известных автономных передвижных электростанций является зависимость от источника питания, низкий КПД. Известна также передвижная электростанция,содержащая два электроагрегата, каждый из которых включает в себя силовую установку в составе двигателя,функциональных технологических систем, блока коррекции частоты,блока датчиков, блока исполнительных устройств и блока контроля параметров,генераторного комплекса в составе генератора переменного тока,блока коррекции напряжения,регулятора напряжения, щит управления агрегатом, устройство коммутации в составе трех коммутаторов, блок ввода цепей, две линии питания потребителей и линию питания от внешней сети, блок контроля сети,систему автоматизированного противоаварийного управления, включающую в себя блок сбора и обработки информации, блок управления станцией, вычислительный комплекс и блок передачи данных, к которому подключены линии связи от вышестоящей системы управления. Недостатком прототипа является сложная технологическая схема, зависимость электростанции от дорогостоящего топлива. Задача, решаемая изобретением, заключается в упрощении конструкции, повышении мобильности. Технический результат от использования изобретения заключается в упрощении технологической схемы,компактности и мобильности электростанции. Сущность изобретения заключается в следующем. Предложена передвижная автономная электростанция, включающая силовую установку,содержащую двигатель,функциональные технологические системы,блок контроля параметров, генератор переменного тока, блок коррекции напряжения, щит управления агрегатом,две линии питания потребителей и линия питания от внешней сети,отличающаяся тем,что дополнительно содержит аккумулятор, накопитель электроэнергии,блок диагностики,блок безопасности, при этом аккумулятор через силовые провода соединен с электродвигателем и блоком диагностики, электродвигатель через маховик соединен с генератором, который в свою очередь соединен с накопителем и потребителем, кроме того, генератор соединен с блоком контроля параметров,блоком безопасности,щитом управления и блоком диагностики. На фиг., изображена блок-схема передвижной автономной электростанции. Передвижная автономная электростанция содержит начальный источник малой мощности аккумулятор 1, электродвигатель 2, маховик 3,который приводит в движение генератор 4. Накопитель 5 получает выработанную энергию и передает потребителю 6. Щит управления 7 позволяет контролировать распределение электроэнергии, зарядку аккумуляторной батареи. Блок контроля параметров 8 используется с целью контроля и стабилизации вырабатываемой электроэнергии. Блок диагностики 9 отслеживает параметры основных энергоисточников(аккумулятора, электродвигателя, генератора). Блок безопасности 10 обеспечивает отключение электропитания и производит переключение на резервное питание. Передвижная автономная электростанция работает следующим образом. Аккумулятор 1 подает возбуждение на электродвигатель 2 и приводит его в движение. Электродвигатель 2 через маховик 3 приводит в движение генератор 4 переменного тока,который вырабатывает переменный электрический ток и накапливается в накопителе 5. От генератора 4 часть мощности забирает щит управления 7, который питает,заряжает аккумулятор 1 и распределяет электроэнергию по блокам блок контроля параметров 8, блок диагностики 9, блок безопасности 10. Основная часть выработанной энергии поступает потребителю 6. Таким образом создается замкнутая схема(модуль) по воспроизводству электрической энергии. Соединенные кинематически в блок несколько модулей позволяют создать необходимый набор мощности и с успехом применять в качестве источника питания. При необходимости электростанцию легко монтировать,либо демонтировать. ФОРМУЛА ИЗОБРЕТЕНИЯ Передвижная автономная электростанция,включающая силовую установку, содержащую двигатель,функциональные технологические системы, блок контроля параметров, генератор переменного тока, блок коррекции напряжения, щит управления агрегатом, две линии питания потребителей и линия питания от внешней сети,отличающаяся тем, что дополнительно содержит аккумулятор, накопитель электроэнергии, блок диагностики, блок безопасности, при этом аккумулятор через силовые провода соединен с электродвигателем и блоком диагностики,электродвигатель через маховик соединен с генератором, который в свою очередь соединен с накопителем и потребителем, кроме того, генератор соединен с блоком контроля параметров, блоком безопасности, щитом управления и блоком диагностики.
