Сталеполимерный анкер

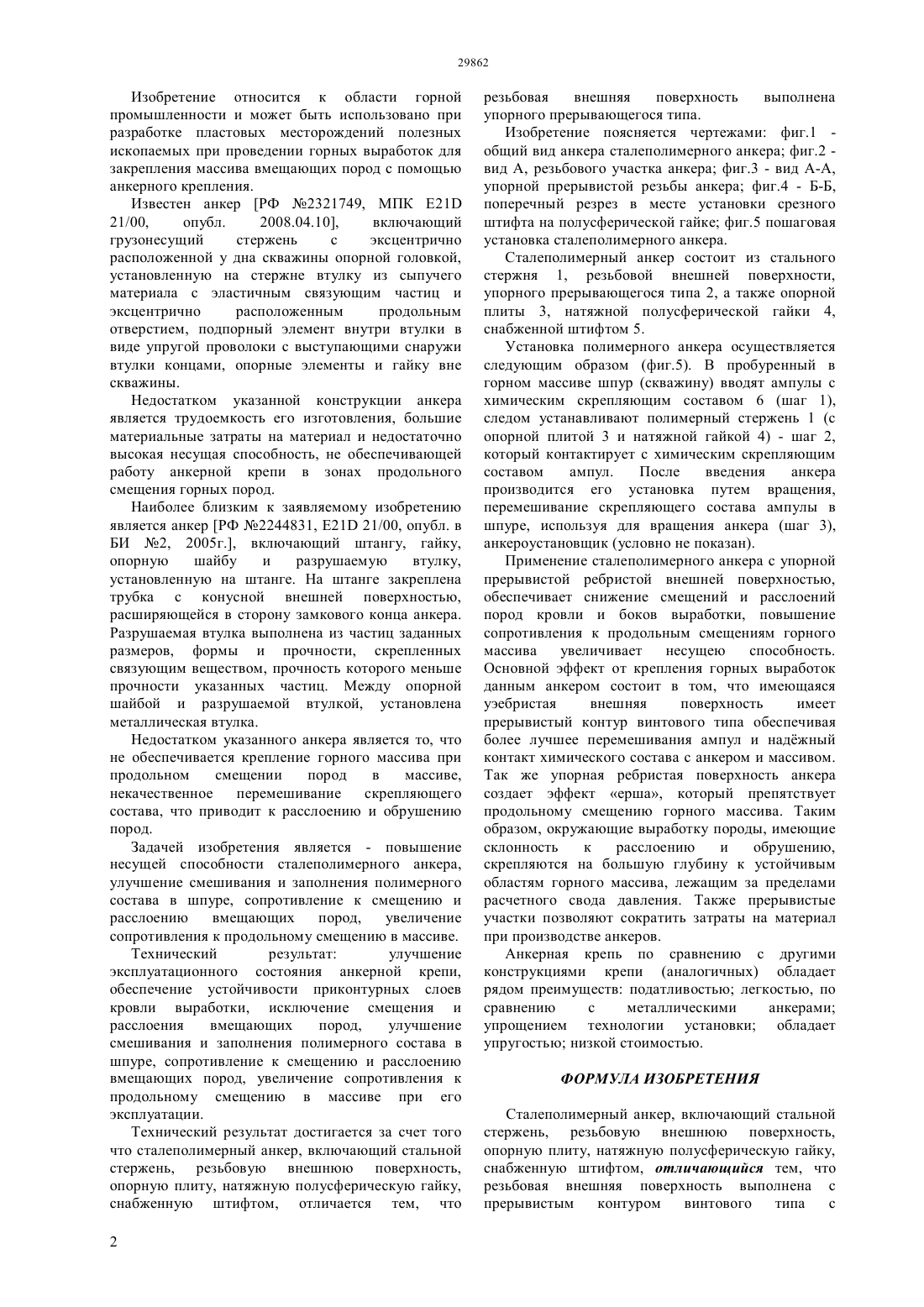

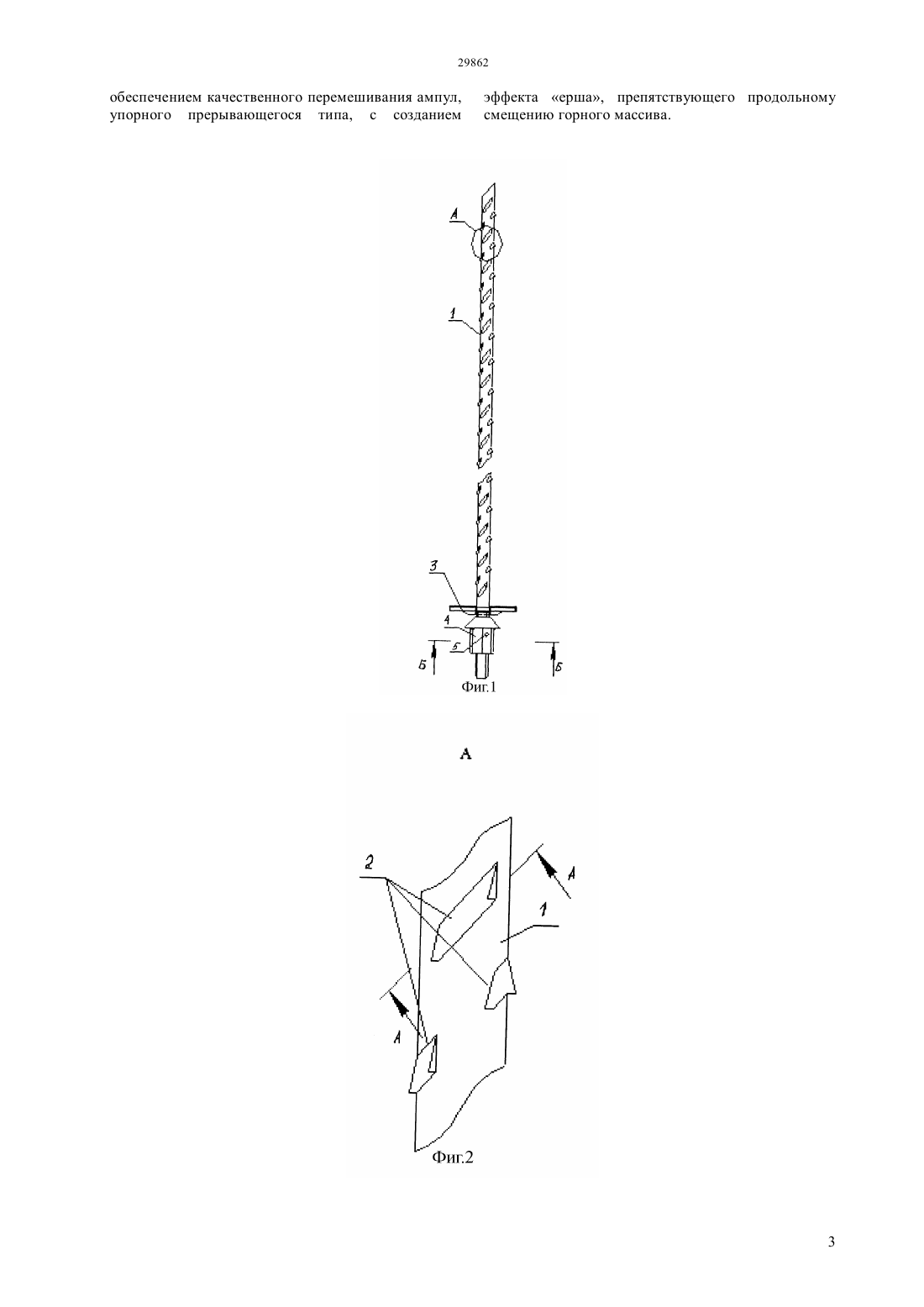

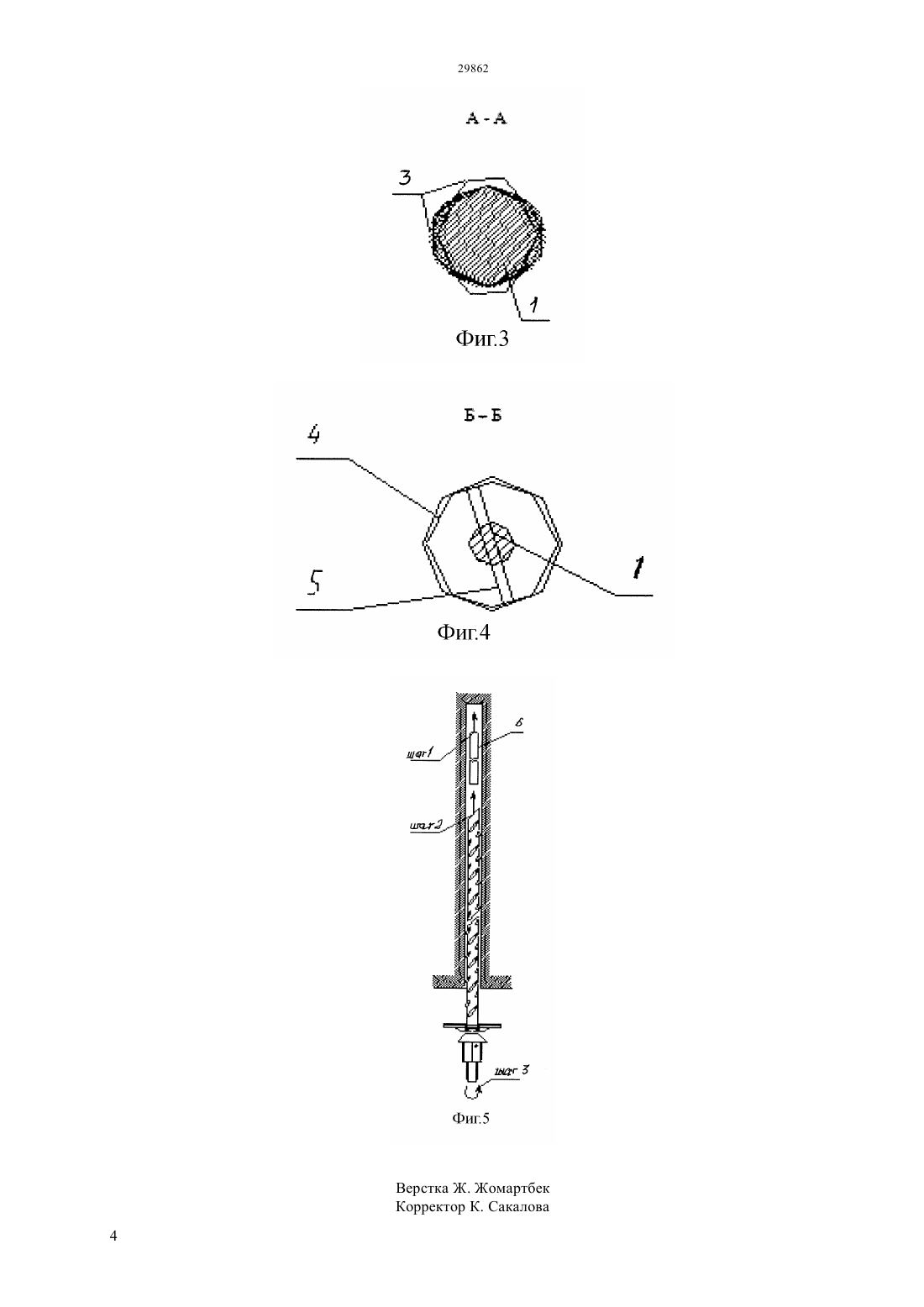

МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Задачей изобретения является - повышение несущей способности полимерного анкера. Технический результат достигается за счет того что,сталеполимерный анкер,включающий грузонесущий стержень из сталеполимерного материала, имеющий отличительную ребристую поверхность, резьбообразного прерывающегося и упорного типа, а также опорной плиты,установленной между горной массой кровли выработки и натяжной гайкой, снабженной штифтом. Технический результат улучшение эксплуатационного состояния анкерной крепи,качественное смешивание и заполнение скрепляющего состава в шпуре, обеспечение устойчивости прнконтурных слоев кровли выработки, исключение смещения и расслоения вмещающих пород, увеличение сопротивления к продольному смещению в массиве.(72) Демин Владимир Федорович Демин Виталий Владимирович Демина Татьяна Владимировна Абдашев Ержан Неспбайлы Ефанин Максим Викторович Стефлюк Юрий Юревич(73) Республиканское государственное предприятие на праве хозяйственного ведения Карагандинский государственный технический университет Министерства образования и науки Республики Казахстан(57) Изобретение относится к области горной промышленности и может использовано при разработке пластовых месторождений полезных ископаемых при проведении горных выработок для закрепления массива вмещающих пород с помощью анкерного крепления или комбинированного крепления. Изобретение относится к области горной промышленности и может быть использовано при разработке пластовых месторождений полезных ископаемых при проведении горных выработок для закрепления массива вмещающих пород с помощью анкерного крепления. Известен анкер РФ 2321749, МПК 21 21/00,опубл. 2008.04.10,включающий грузонесущий стержень с эксцентрично расположенной у дна скважины опорной головкой,установленную на стержне втулку из сыпучего материала с эластичным связующим частиц и эксцентрично расположенным продольным отверстием, подпорный элемент внутри втулки в виде упругой проволоки с выступающими снаружи втулки концами, опорные элементы и гайку вне скважины. Недостатком указанной конструкции анкера является трудоемкость его изготовления, большие материальные затраты на материал и недостаточно высокая несущая способность, не обеспечивающей работу анкерной крепи в зонах продольного смещения горных пород. Наиболее близким к заявляемому изобретению является анкер РФ 2244831, 21 21/00, опубл. в БИ 2, 2005 г., включающий штангу, гайку,опорную шайбу и разрушаемую втулку,установленную на штанге. На штанге закреплена трубка с конусной внешней поверхностью,расширяющейся в сторону замкового конца анкера. Разрушаемая втулка выполнена из частиц заданных размеров, формы и прочности, скрепленных связующим веществом, прочность которого меньше прочности указанных частиц. Между опорной шайбой и разрушаемой втулкой, установлена металлическая втулка. Недостатком указанного анкера является то, что не обеспечивается крепление горного массива при продольном смещении пород в массиве,некачественное перемешивание скрепляющего состава, что приводит к расслоению и обрушению пород. Задачей изобретения является - повышение несущей способности сталеполимерного анкера,улучшение смешивания и заполнения полимерного состава в шпуре, сопротивление к смещению и расслоению вмещающих пород,увеличение сопротивления к продольному смещению в массиве. Технический результат улучшение эксплуатационного состояния анкерной крепи,обеспечение устойчивости приконтурных слоев кровли выработки, исключение смещения и расслоения вмещающих пород,улучшение смешивания и заполнения полимерного состава в шпуре, сопротивление к смещению и расслоению вмещающих пород, увеличение сопротивления к продольному смещению в массиве при его эксплуатации. Технический результат достигается за счет того что сталеполимерный анкер, включающий стальной стержень, резьбовую внешнюю поверхность,опорную плиту, натяжную полусферическую гайку,снабженную штифтом, отличается тем, что 2 резьбовая внешняя поверхность выполнена упорного прерывающегося типа. Изобретение поясняется чертежами фиг.1 общий вид анкера сталеполимерного анкера фиг.2 вид А, резьбового участка анкера фиг.3 - вид А-А,упорной прерывистой резьбы анкера фиг.4 - Б-Б,поперечный резрез в месте установки срезного штифта на полусферической гайке фиг.5 пошаговая установка сталеполимерного анкера. Сталеполимерный анкер состоит из стального стержня 1, резьбовой внешней поверхности,упорного прерывающегося типа 2, а также опорной плиты 3, натяжной полусферической гайки 4,снабженной штифтом 5. Установка полимерного анкера осуществляется следующим образом (фиг.5). В пробуренный в горном массиве шпур (скважину) вводят ампулы с химическим скрепляющим составом 6 (шаг 1),следом устанавливают полимерный стержень 1 (с опорной плитой 3 и натяжной гайкой 4) - шаг 2,который контактирует с химическим скрепляющим составом ампул. После введения анкера производится его установка путем вращения,перемешивание скрепляющего состава ампулы в шпуре, используя для вращения анкера (шаг 3),анкероустановщик (условно не показан). Применение сталеполимерного анкера с упорной прерывистой ребристой внешней поверхностью,обеспечивает снижение смещений и расслоений пород кровли и боков выработки, повышение сопротивления к продольным смещениям горного массива увеличивает несущею способность. Основной эффект от крепления горных выработок данным анкером состоит в том, что имеющаяся уэебристая внешняя поверхность имеет прерывистый контур винтового типа обеспечивая более лучшее перемешивания ампул и наджный контакт химического состава с анкером и массивом. Так же упорная ребристая поверхность анкера создает эффект ерша, который препятствует продольному смещению горного массива. Таким образом, окружающие выработку породы, имеющие склонность к расслоению и обрушению,скрепляются на большую глубину к устойчивым областям горного массива, лежащим за пределами расчетного свода давления. Также прерывистые участки позволяют сократить затраты на материал при производстве анкеров. Анкерная крепь по сравнению с другими конструкциями крепи (аналогичных) обладает рядом преимуществ податливостью легкостью, по сравнению с металлическими анкерами упрощением технологии установки обладает упругостью низкой стоимостью. ФОРМУЛА ИЗОБРЕТЕНИЯ Сталеполимерный анкер, включающий стальной стержень, резьбовую внешнюю поверхность,опорную плиту, натяжную полусферическую гайку,снабженную штифтом, отличающийся тем, что резьбовая внешняя поверхность выполнена с прерывистым контуром винтового типа с обеспечением качественного перемешивания ампул,упорного прерывающегося типа, с созданием эффекта ерша, препятствующего продольному смещению горного массива.
