Канатный анкер со стопорным устройством

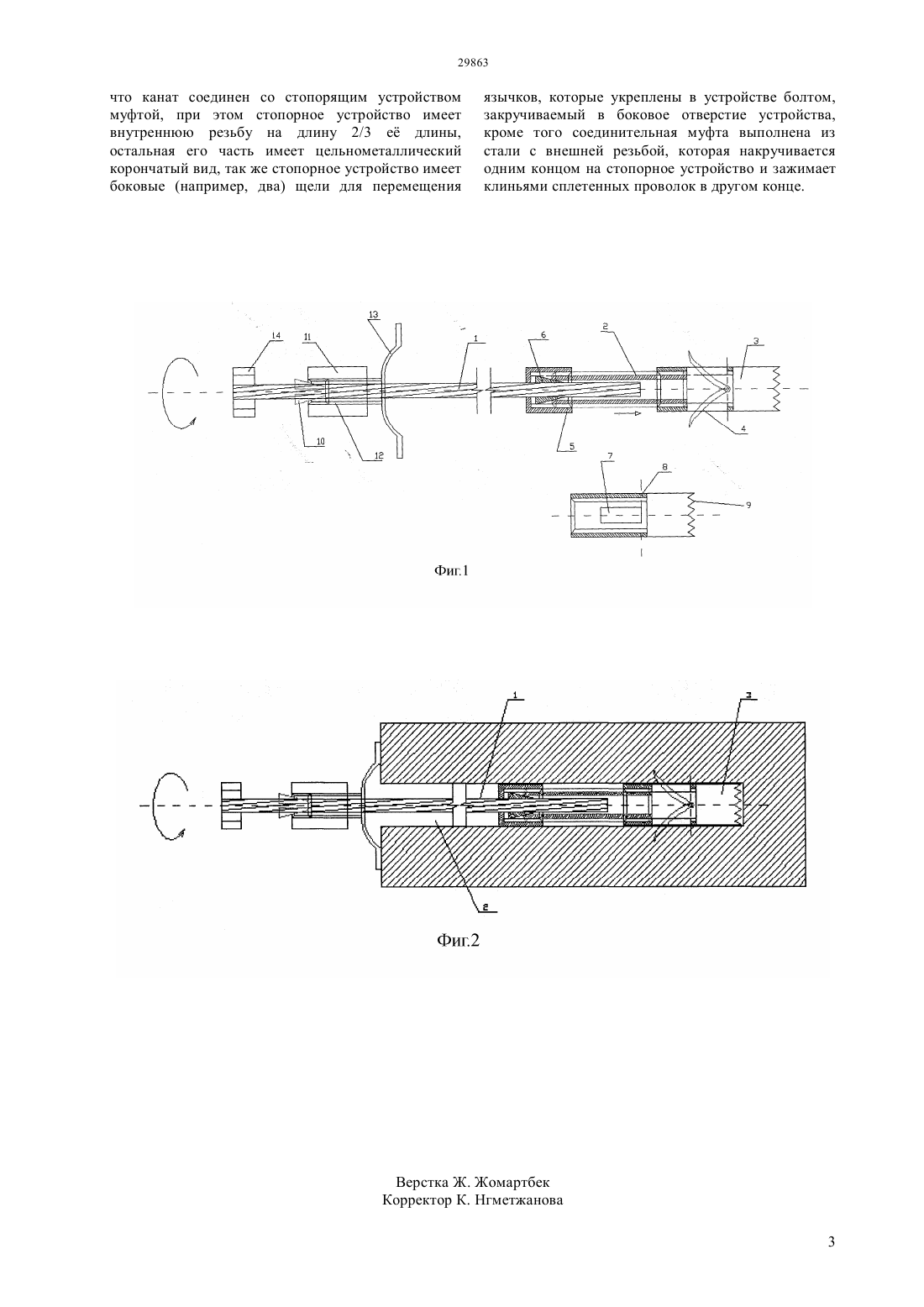

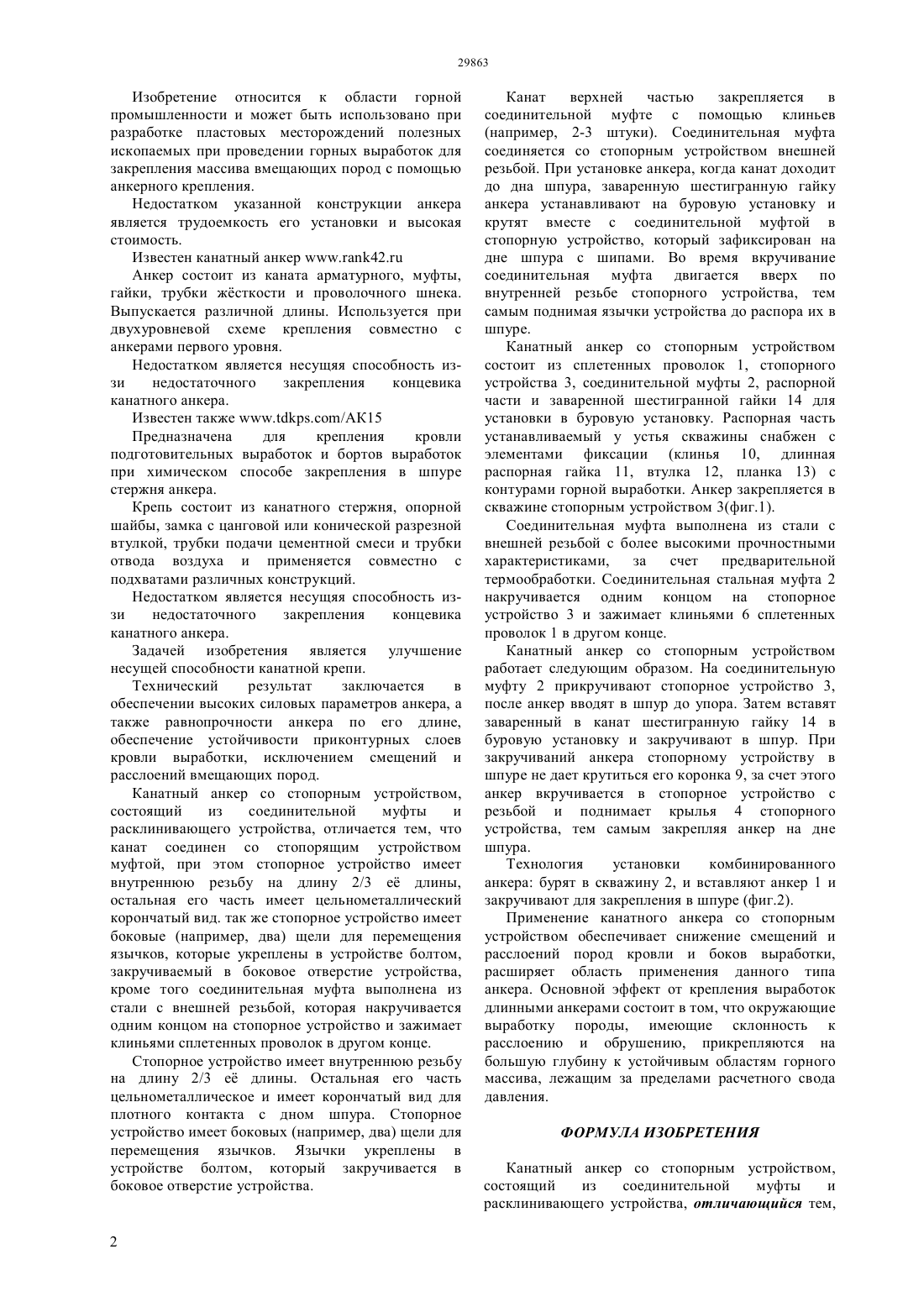

МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ канат соединен со стопорящим устройством муфтой, при этом стопорное устройство имеет внутреннюю резьбу на длину 2/3 е длины,остальная его часть имеет цельнометаллический корончатый вид. так же стопорное устройство имеет боковые (например, два) щели для перемещения язычков, которые укреплены в устройстве болтом,закручиваемый в боковое отверстие устройства,кроме того соединительная муфта выполнена из стали с внешней резьбой, которая накручивается одним концом на стопорное устройство и зажимает клиньями сплетенных проволок в другом конце. Применение канатного анкера со стопорным устройством обеспечивает снижение смещений и расслоений пород кровли и боков выработки,расширяет область применения данного типа анкера. Основной эффект от крепления выработок длинными анкерами состоит в том, что окружающие выработку породы, имеющие склонность к расслоению и обрушению, прикрепляются на большую глубину к устойчивым областям горного массива, лежащим за пределами расчетного свода давления.(72) Демин Владимир Федорович Каратаев Айболат Дулатович Демин Виталий Владимирович Демина Татьяна Владимировна(73) Республиканское государственное предприятие на праве хозяйственного ведения Карагандинский государственный технический университет Министерства образования и науки Республики Казахстан(54) КАНАТНЫЙ АНКЕР СО СТОПОРНЫМ УСТРОЙСТВОМ(57) Изобретение относится к области горной промышленности и может быть использовано при разработке пластовых месторождений полезных ископаемых при проведении горных выработок для закрепления массива вмещающих пород с помощью анкерного крепления. Канатный анкер со стопорным устройством,состоящий из соединительной муфты и расклинивающего устройства, отличается тем, что Изобретение относится к области горной промышленности и может быть использовано при разработке пластовых месторождений полезных ископаемых при проведении горных выработок для закрепления массива вмещающих пород с помощью анкерного крепления. Недостатком указанной конструкции анкера является трудоемкость его установки и высокая стоимость. Известен канатный анкер .42. Анкер состоит из каната арматурного, муфты,гайки, трубки жсткости и проволочного шнека. Выпускается различной длины. Используется при двухуровневой схеме крепления совместно с анкерами первого уровня. Недостатком является несущяя способность иззи недостаточного закрепления концевика канатного анкера. Известен также /АК 15 Предназначена для крепления кровли подготовительных выработок и бортов выработок при химическом способе закрепления в шпуре стержня анкера. Крепь состоит из канатного стержня, опорной шайбы, замка с цанговой или конической разрезной втулкой, трубки подачи цементной смеси и трубки отвода воздуха и применяется совместно с подхватами различных конструкций. Недостатком является несущяя способность иззи недостаточного закрепления концевика канатного анкера. Задачей изобретения является улучшение несущей способности канатной крепи. Технический результат заключается в обеспечении высоких силовых параметров анкера, а также равнопрочности анкера по его длине,обеспечение устойчивости приконтурных слоев кровли выработки, исключением смещений и расслоений вмещающих пород. Канатный анкер со стопорным устройством,состоящий из соединительной муфты и расклинивающего устройства, отличается тем, что канат соединен со стопорящим устройством муфтой, при этом стопорное устройство имеет внутреннюю резьбу на длину 2/3 е длины,остальная его часть имеет цельнометаллический корончатый вид. так же стопорное устройство имеет боковые (например, два) щели для перемещения язычков, которые укреплены в устройстве болтом,закручиваемый в боковое отверстие устройства,кроме того соединительная муфта выполнена из стали с внешней резьбой, которая накручивается одним концом на стопорное устройство и зажимает клиньями сплетенных проволок в другом конце. Стопорное устройство имеет внутреннюю резьбу на длину 2/3 е длины. Остальная его часть цельнометаллическое и имеет корончатый вид для плотного контакта с дном шпура. Стопорное устройство имеет боковых (например, два) щели для перемещения язычков. Язычки укреплены в устройстве болтом, который закручивается в боковое отверстие устройства. Канат верхней частью закрепляется в соединительной муфте с помощью клиньев(например, 2-3 штуки). Соединительная муфта соединяется со стопорным устройством внешней резьбой. При установке анкера, когда канат доходит до дна шпура, заваренную шестигранную гайку анкера устанавливают на буровую установку и крутят вместе с соединительной муфтой в стопорную устройство, который зафиксирован на дне шпура с шипами. Во время вкручивание соединительная муфта двигается вверх по внутренней резьбе стопорного устройства, тем самым поднимая язычки устройства до распора их в шпуре. Канатный анкер со стопорным устройством состоит из сплетенных проволок 1, стопорного устройства 3, соединительной муфты 2, распорной части и заваренной шестигранной гайки 14 для установки в буровую установку. Распорная часть устанавливаемый у устья скважины снабжен с элементами фиксации (клинья 10, длинная распорная гайка 11, втулка 12, планка 13) с контурами горной выработки. Анкер закрепляется в скважине стопорным устройством 3(фиг.1). Соединительная муфта выполнена из стали с внешней резьбой с более высокими прочностными характеристиками,за счет предварительной термообработки. Соединительная стальная муфта 2 накручивается одним концом на стопорное устройство 3 и зажимает клиньями 6 сплетенных проволок 1 в другом конце. Канатный анкер со стопорным устройством работает следующим образом. На соединительную муфту 2 прикручивают стопорное устройство 3,после анкер вводят в шпур до упора. Затем вставят заваренный в канат шестигранную гайку 14 в буровую установку и закручивают в шпур. При закручиваний анкера стопорному устройству в шпуре не дает крутиться его коронка 9, за счет этого анкер вкручивается в стопорное устройство с резьбой и поднимает крылья 4 стопорного устройства, тем самым закрепляя анкер на дне шпура. Технология установки комбинированного анкера бурят в скважину 2, и вставляют анкер 1 и закручивают для закрепления в шпуре (фиг.2). Применение канатного анкера со стопорным устройством обеспечивает снижение смещений и расслоений пород кровли и боков выработки,расширяет область применения данного типа анкера. Основной эффект от крепления выработок длинными анкерами состоит в том, что окружающие выработку породы, имеющие склонность к расслоению и обрушению, прикрепляются на большую глубину к устойчивым областям горного массива, лежащим за пределами расчетного свода давления. ФОРМУЛА ИЗОБРЕТЕНИЯ Канатный анкер со стопорным устройством,состоящий из соединительной муфты и расклинивающего устройства, отличающийся тем, 29863 что канат соединен со стопорящим устройством муфтой, при этом стопорное устройство имеет внутреннюю резьбу на длину 2/3 е длины,остальная его часть имеет цельнометаллический корончатый вид, так же стопорное устройство имеет боковые (например, два) щели для перемещения язычков, которые укреплены в устройстве болтом,закручиваемый в боковое отверстие устройства,кроме того соединительная муфта выполнена из стали с внешней резьбой, которая накручивается одним концом на стопорное устройство и зажимает клиньями сплетенных проволок в другом конце.
