Податливый анкер для крепления горных выработок

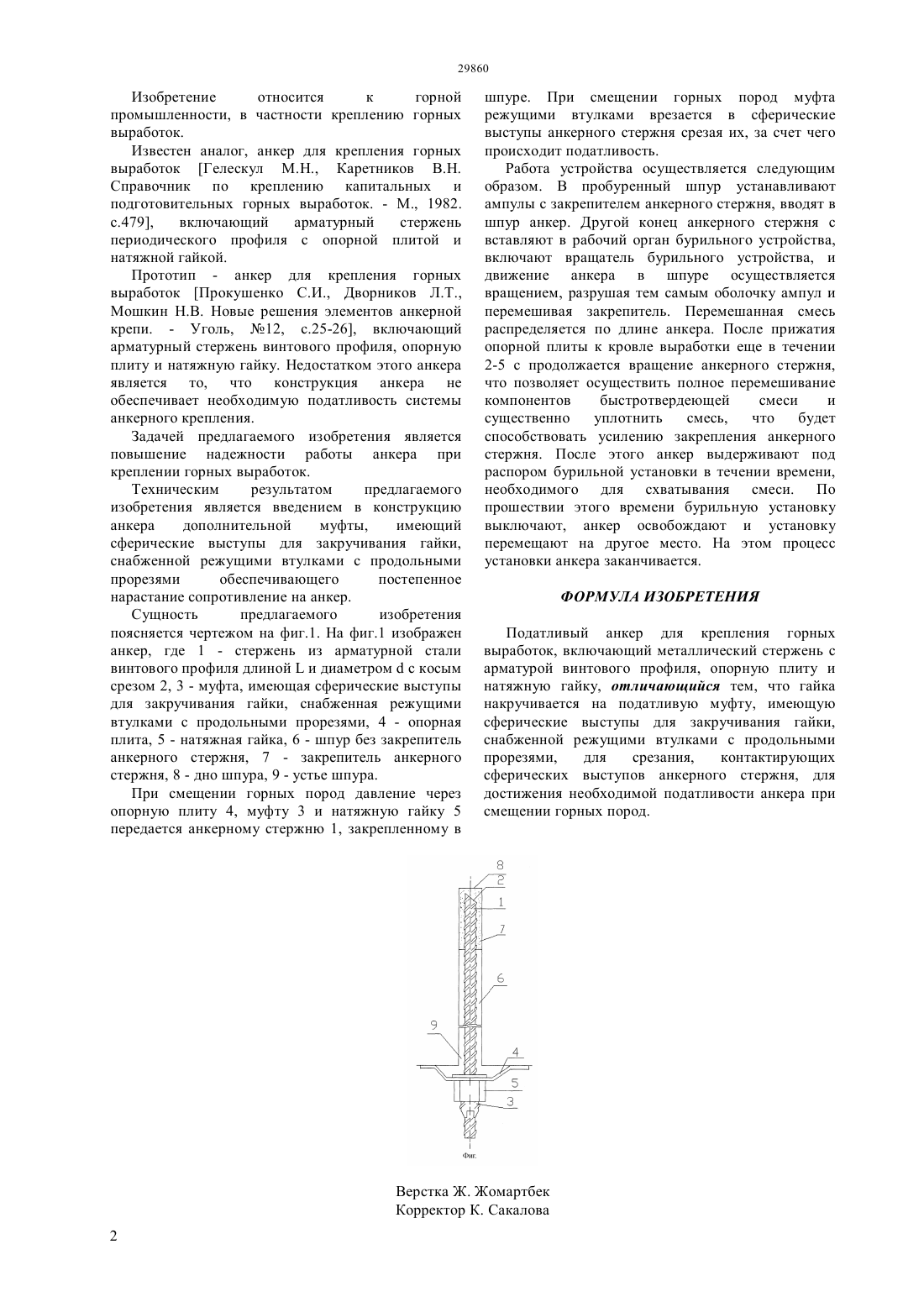

МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Задачей предлагаемого изобретения является повышение надежности работы анкера при креплении горных выработок. Податливый анкер для крепления горных выработок, включающий металлический стержень с арматурой винтового профиля, опорную плиту и натяжную гайку, отличающуюся тем, что гайка накручивается на податливую муфту, имеющую сферические выступы для закручивания гайки,снабженной режущими втулками с продольными прорезями,для срезания,контактирующих сферических выступов анкерного стержня, для достижения необходимой податливости анкера при смещении горных пород. Техническим результатом предлагаемого изобретения является введением в конструкцию анкера дополнительной муфты,имеющий сферические выступы для закручивания гайки,снабженной режущими втулками с продольными прорезями обеспечивающего постепенное нарастание сопротивление на анкер.(72) Демин Владимир Федорович Демин Виталий Владимирович Демина Татьяна Владимировна Мусин Равиль Альтавович(73) Республиканское государственное предприятие на праве хозяйственного ведения Карагандинский государственный технический университет Министерства образования и науки Республики Казахстан(56) Прокушенко С.И., Дворников Л.Т.,Мошкин Н.В. Новые решения элементов анкерной крепи. - Уголь, 12, с.25-26(54) ПОДАТЛИВЫЙ АНКЕР ДЛЯ КРЕПЛЕНИЯ ГОРНЫХ ВЫРАБОТОК(57) Изобретение относится к горной промышленности, в частности к креплению горных выработок в шахтах и рудниках. Изобретение относится к горной промышленности, в частности креплению горных выработок. Известен аналог, анкер для крепления горных выработок Гелескул М.Н., Каретников В.Н. Справочник по креплению капитальных и подготовительных горных выработок. - М., 1982. с.479,включающий арматурный стержень периодического профиля с опорной плитой и натяжной гайкой. Прототип - анкер для крепления горных выработок Прокушенко С.И., Дворников Л.Т.,Мошкин Н.В. Новые решения элементов анкерной крепи. - Уголь, 12, с.25-26, включающий арматурный стержень винтового профиля, опорную плиту и натяжную гайку. Недостатком этого анкера является то, что конструкция анкера не обеспечивает необходимую податливость системы анкерного крепления. Задачей предлагаемого изобретения является повышение надежности работы анкера при креплении горных выработок. Техническим результатом предлагаемого изобретения является введением в конструкцию анкера дополнительной муфты,имеющий сферические выступы для закручивания гайки,снабженной режущими втулками с продольными прорезями обеспечивающего постепенное нарастание сопротивление на анкер. Сущность предлагаемого изобретения поясняется чертежом на фиг.1. На фиг.1 изображен анкер, где 1 - стержень из арматурной стали винтового профиля длинойи диаметромс косым срезом 2, 3 - муфта, имеющая сферические выступы для закручивания гайки, снабженная режущими втулками с продольными прорезями, 4 - опорная плита, 5 - натяжная гайка, 6 - шпур без закрепитель анкерного стержня, 7 - закрепитель анкерного стержня, 8 - дно шпура, 9 - устье шпура. При смещении горных пород давление через опорную плиту 4, муфту 3 и натяжную гайку 5 передается анкерному стержню 1, закрепленному в шпуре. При смещении горных пород муфта режущими втулками врезается в сферические выступы анкерного стержня срезая их, за счет чего происходит податливость. Работа устройства осуществляется следующим образом. В пробуренный шпур устанавливают ампулы с закрепителем анкерного стержня, вводят в шпур анкер. Другой конец анкерного стержня с вставляют в рабочий орган бурильного устройства,включают вращатель бурильного устройства, и движение анкера в шпуре осуществляется вращением, разрушая тем самым оболочку ампул и перемешивая закрепитель. Перемешанная смесь распределяется по длине анкера. После прижатия опорной плиты к кровле выработки еще в течении 2-5 с продолжается вращение анкерного стержня,что позволяет осуществить полное перемешивание компонентов быстротвердеющей смеси и существенно уплотнить смесь,что будет способствовать усилению закрепления анкерного стержня. После этого анкер выдерживают под распором бурильной установки в течении времени,необходимого для схватывания смеси. По прошествии этого времени бурильную установку выключают, анкер освобождают и установку перемещают на другое место. На этом процесс установки анкера заканчивается. ФОРМУЛА ИЗОБРЕТЕНИЯ Податливый анкер для крепления горных выработок, включающий металлический стержень с арматурой винтового профиля, опорную плиту и натяжную гайку, отличающийся тем, что гайка накручивается на податливую муфту, имеющую сферические выступы для закручивания гайки,снабженной режущими втулками с продольными прорезями,для срезания,контактирующих сферических выступов анкерного стержня, для достижения необходимой податливости анкера при смещении горных пород.
