Устройство для обеспыливания силоса через вертикальный воздуховод

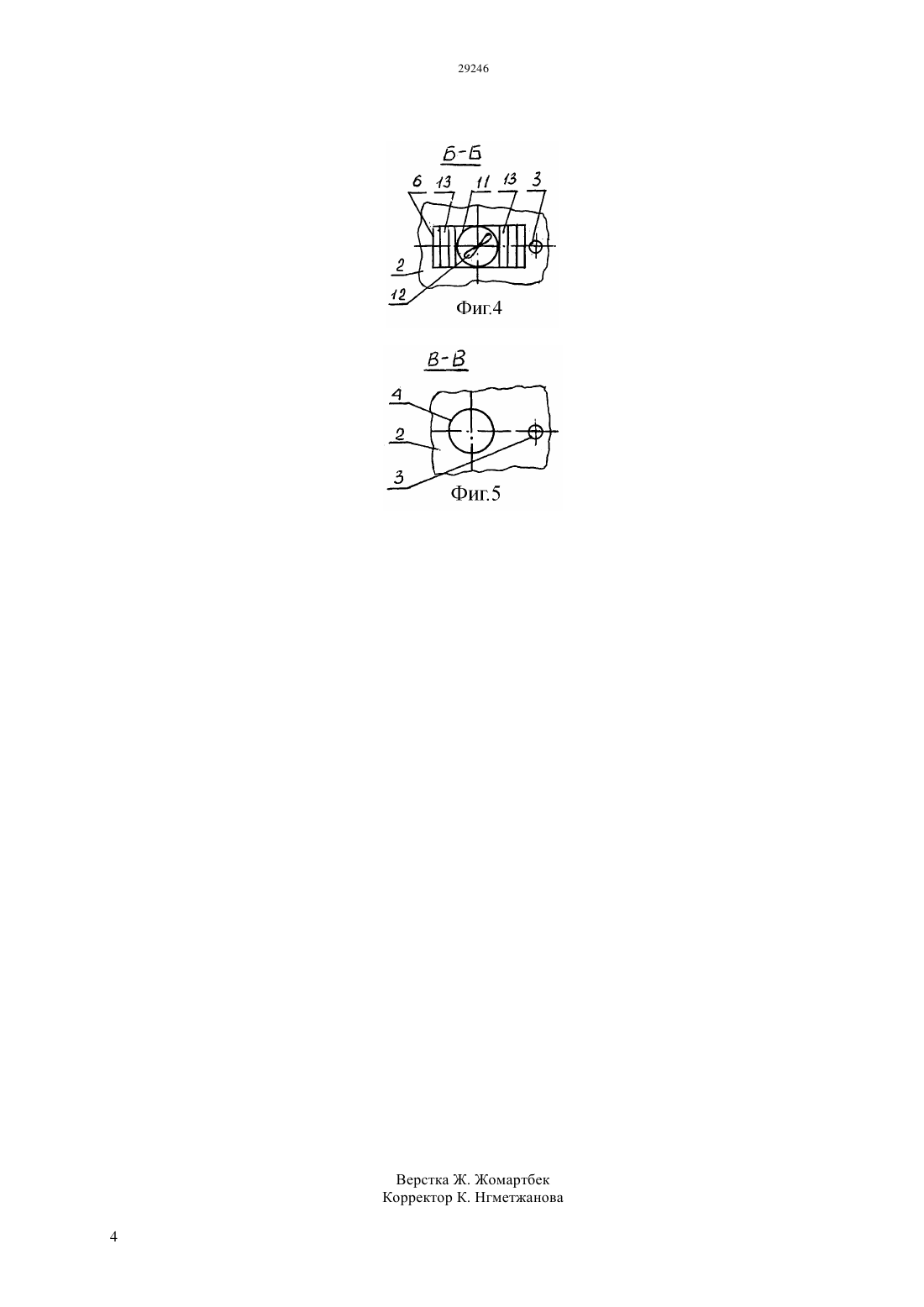

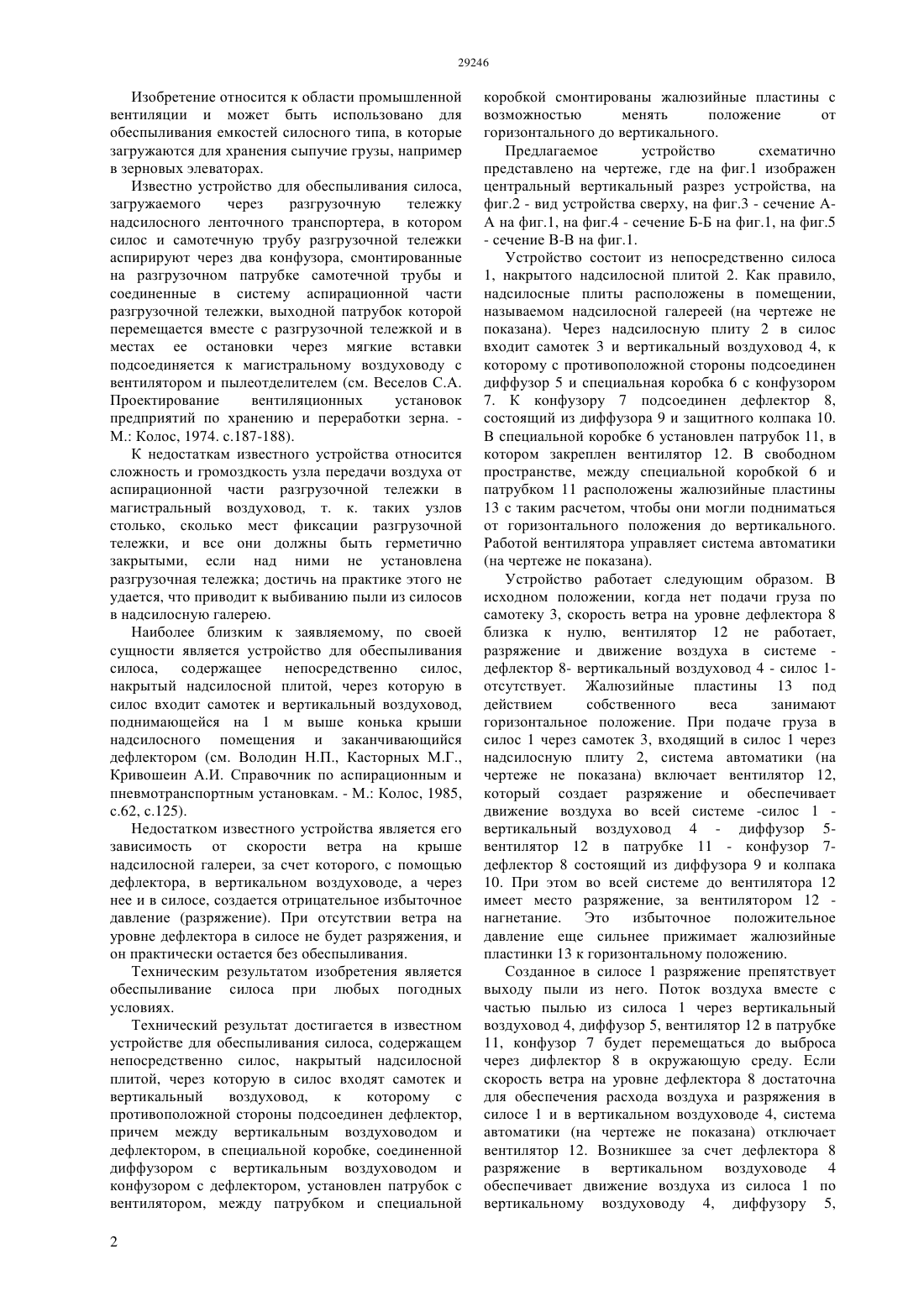

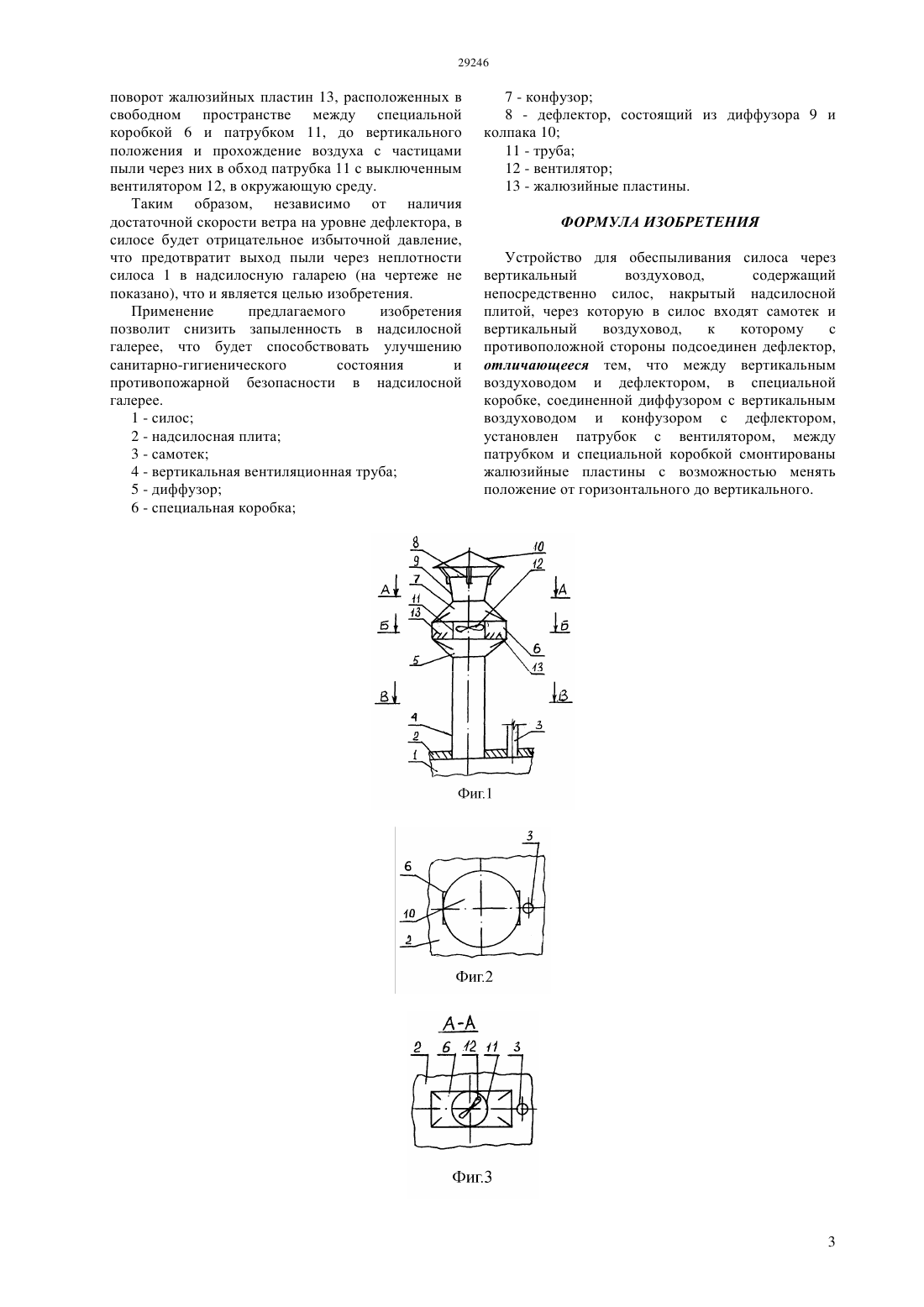

(51) 65 69/16 (2006.01) МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Устройство для обеспыливания силоса через вертикальный воздуховод включает непосредственно силос, накрытый надсилосной плитой, через которую в силос входит самотек и вертикальный воздуховод,к которому с противоположной стороны подсоединен дефлектор. Новым является то, что между вертикальным воздуховодом и дефлектором, в специальной коробке, соединенной диффузором с вертикальным воздуховодом и конфузором с дефлектором,установлен патрубок с вентилятором, в зазоре между патрубком и специальной коробкой смонтированы жалюзийные пластины с возможностью менять положение от горизонтального до вертикального. Применение предлагаемого изобретения позволит снизить запыленность в надсилосной галерее, что будет способствовать улучшению санитарно-гигиенического состояния и противопожарной безопасности в надсилосной галерее.(72) Коробов Алексей Константинович Репп Константин Рудольфович(73) Акционерное общество Алматинский технологический университет(56) Володин Н.П., Касторных М.Г., Кровошеин А.И. Справочник по аспирационным и пневмотранспортным установкам.- М. Колос, 1985,с.62, с.125(54) УСТРОЙСТВО ДЛЯ ОБЕСПЫЛИВАНИЯ СИЛОСА ЧЕРЕЗ ВЕРТИКАЛЬНЫЙ ВОЗДУХОВОД(57) Изобретение относится к области промышленной вентиляции и может быть использовано для обеспыливания емкостей силосного типа, в которые загружаются для хранения сыпучие грузы, например в зерновых элеваторах. Изобретение относится к области промышленной вентиляции и может быть использовано для обеспыливания емкостей силосного типа, в которые загружаются для хранения сыпучие грузы, например в зерновых элеваторах. Известно устройство для обеспыливания силоса,загружаемого через разгрузочную тележку надсилосного ленточного транспортера, в котором силос и самотечную трубу разгрузочной тележки аспирируют через два конфузора, смонтированные на разгрузочном патрубке самотечной трубы и соединенные в систему аспирационной части разгрузочной тележки, выходной патрубок которой перемещается вместе с разгрузочной тележкой и в местах ее остановки через мягкие вставки подсоединяется к магистральному воздуховоду с вентилятором и пылеотделителем (см. Веселов С.А. Проектирование вентиляционных установок предприятий по хранению и переработки зерна. М. Колос, 1974. с.187-188). К недостаткам известного устройства относится сложность и громоздкость узла передачи воздуха от аспирационной части разгрузочной тележки в магистральный воздуховод, т. к. таких узлов столько, сколько мест фиксации разгрузочной тележки, и все они должны быть герметично закрытыми, если над ними не установлена разгрузочная тележка достичь на практике этого не удается, что приводит к выбиванию пыли из силосов в надсилосную галерею. Наиболее близким к заявляемому, по своей сущности является устройство для обеспыливания силоса, содержащее непосредственно силос,накрытый надсилосной плитой, через которую в силос входит самотек и вертикальный воздуховод,поднимающейся на 1 м выше конька крыши надсилосного помещения и заканчивающийся дефлектором (см. Володин Н.П., Касторных М.Г.,Кривошеин А.И. Справочник по аспирационным и пневмотранспортным установкам. - М. Колос, 1985,с.62, с.125). Недостатком известного устройства является его зависимость от скорости ветра на крыше надсилосной галереи, за счет которого, с помощью дефлектора, в вертикальном воздуховоде, а через нее и в силосе, создается отрицательное избыточное давление (разряжение). При отсутствии ветра на уровне дефлектора в силосе не будет разряжения, и он практически остается без обеспыливания. Техническим результатом изобретения является обеспыливание силоса при любых погодных условиях. Технический результат достигается в известном устройстве для обеспыливания силоса, содержащем непосредственно силос, накрытый надсилосной плитой, через которую в силос входят самотек и вертикальный воздуховод,к которому с противоположной стороны подсоединен дефлектор,причем между вертикальным воздуховодом и дефлектором, в специальной коробке, соединенной диффузором с вертикальным воздуховодом и конфузором с дефлектором, установлен патрубок с вентилятором, между патрубком и специальной 2 коробкой смонтированы жалюзийные пластины с возможностью менять положение от горизонтального до вертикального. Предлагаемое устройство схематично представлено на чертеже, где на фиг.1 изображен центральный вертикальный разрез устройства, на фиг.2 - вид устройства сверху, на фиг.3 - сечение АА на фиг.1, на фиг.4 - сечение Б-Б на фиг.1, на фиг.5- сечение В-В на фиг.1. Устройство состоит из непосредственно силоса 1, накрытого надсилосной плитой 2. Как правило,надсилосные плиты расположены в помещении,называемом надсилосной галереей (на чертеже не показана). Через надсилосную плиту 2 в силос входит самотек 3 и вертикальный воздуховод 4, к которому с противоположной стороны подсоединен диффузор 5 и специальная коробка 6 с конфузором 7. К конфузору 7 подсоединен дефлектор 8,состоящий из диффузора 9 и защитного колпака 10. В специальной коробке 6 установлен патрубок 11, в котором закреплен вентилятор 12. В свободном пространстве, между специальной коробкой 6 и патрубком 11 расположены жалюзийные пластины 13 с таким расчетом, чтобы они могли подниматься от горизонтального положения до вертикального. Работой вентилятора управляет система автоматики(на чертеже не показана). Устройство работает следующим образом. В исходном положении, когда нет подачи груза по самотеку 3, скорость ветра на уровне дефлектора 8 близка к нулю, вентилятор 12 не работает,разряжение и движение воздуха в системе дефлектор 8- вертикальный воздуховод 4 - силос 1 отсутствует. Жалюзийные пластины 13 под действием собственного веса занимают горизонтальное положение. При подаче груза в силос 1 через самотек 3, входящий в силос 1 через надсилосную плиту 2, система автоматики (на чертеже не показана) включает вентилятор 12,который создает разряжение и обеспечивает движение воздуха во всей системе -силос 1 вертикальный воздуховод 4 - диффузор 5 вентилятор 12 в патрубке 11 - конфузор 7 дефлектор 8 состоящий из диффузора 9 и колпака 10. При этом во всей системе до вентилятора 12 имеет место разряжение, за вентилятором 12 нагнетание. Это избыточное положительное давление еще сильнее прижимает жалюзийные пластинки 13 к горизонтальному положению. Созданное в силосе 1 разряжение препятствует выходу пыли из него. Поток воздуха вместе с частью пылью из силоса 1 через вертикальный воздуховод 4, диффузор 5, вентилятор 12 в патрубке 11, конфузор 7 будет перемещаться до выброса через дифлектор 8 в окружающую среду. Если скорость ветра на уровне дефлектора 8 достаточна для обеспечения расхода воздуха и разряжения в силосе 1 и в вертикальном воздуховоде 4, система автоматики (на чертеже не показана) отключает вентилятор 12. Возникшее за счет дефлектора 8 разряжение в вертикальном воздуховоде 4 обеспечивает движение воздуха из силоса 1 по вертикальному воздуховоду 4, диффузору 5, 29246 поворот жалюзийных пластин 13, расположенных в свободном пространстве между специальной коробкой 6 и патрубком 11, до вертикального положения и прохождение воздуха с частицами пыли через них в обход патрубка 11 с выключенным вентилятором 12, в окружающую среду. Таким образом, независимо от наличия достаточной скорости ветра на уровне дефлектора, в силосе будет отрицательное избыточной давление,что предотвратит выход пыли через неплотности силоса 1 в надсилосную галарею (на чертеже не показано), что и является целью изобретения. Применение предлагаемого изобретения позволит снизить запыленность в надсилосной галерее, что будет способствовать улучшению санитарно-гигиенического состояния и противопожарной безопасности в надсилосной галерее. 1 - силос 2 - надсилосная плита 3 - самотек 4 - вертикальная вентиляционная труба 5 - диффузор 6 - специальная коробка 7 - конфузор 8 - дефлектор, состоящий из диффузора 9 и колпака 10 11 - труба 12 - вентилятор 13 - жалюзийные пластины. ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство для обеспыливания силоса через вертикальный воздуховод,содержащий непосредственно силос, накрытый надсилосной плитой, через которую в силос входят самотек и вертикальный воздуховод,к которому с противоположной стороны подсоединен дефлектор,отличающееся тем, что между вертикальным воздуховодом и дефлектором, в специальной коробке, соединенной диффузором с вертикальным воздуховодом и конфузором с дефлектором,установлен патрубок с вентилятором, между патрубком и специальной коробкой смонтированы жалюзийные пластины с возможностью менять положение от горизонтального до вертикального.
