Устройство для резки деталей цилиндрической формы

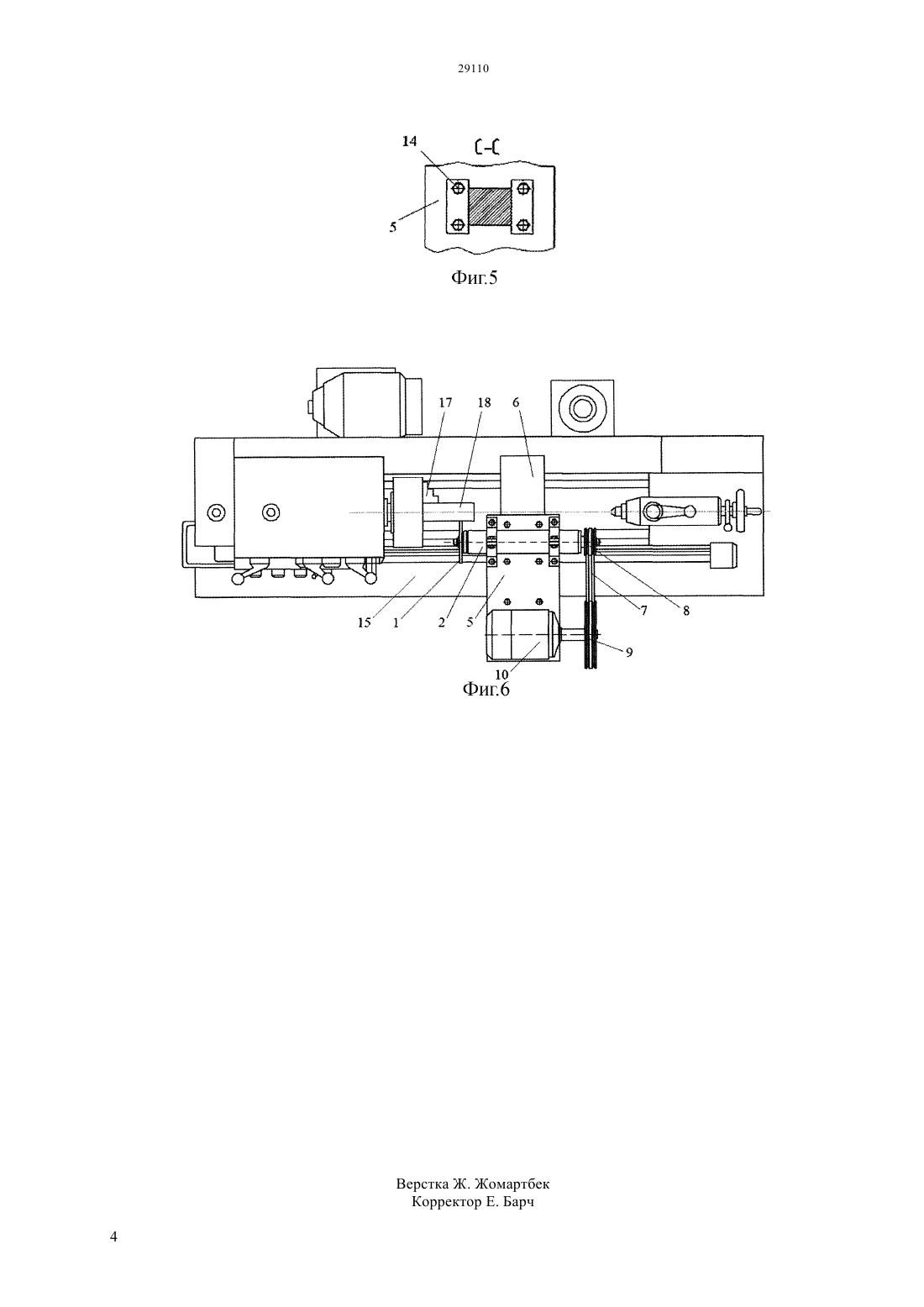

(51) 23 45/20 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Сущность изобретения заключается в том, что в предлагаемой конструкции устройство для резки деталей цилиндрической формы содержит режущий диск при этом он крепится в шпинделе установленного на двух опорах имеющих призматические поверхности и закрепленных на плите, прикрепленной к суппорту и получает вращательное движение через клиноременную передачу с помощью шкивов от электродвигателя,установленного на другом конце плиты суппорта и продольную и вертикальную подачу за счет соответствующих движений суппорта. Техническим результатом изобретения является расширение технологической возможности и обеспечение универсальности применения устройства.(72) Шеров Карибек Тагаевич Маздубай Асылхан Владимирович Шеров Айбек Карибекович Ракишев Асет Каригулович Ахметов Асхат Маратович Тулиева Нурсулу Болатбеккызы(54) УСТРОЙСТВО ДЛЯ РЕЗКИ ДЕТАЛЕЙ ЦИЛИНДРИЧЕСКОЙ ФОРМЫ(57) Изобретение относится к машиностроению, а именно к устройствам для резки металлических заготовок в условиях заготовительного и механообрабатывающего производства. Задачей изобретения является повышение технологичности конструкции и снижение трудоемкости изготовления. Изобретение относится к машиностроению, а именно к устройствам для резки металлических заготовок в условиях заготовительного и механообрабатывающего производства. Известно устройство для резки движущихся труб на мерные длины, содержащее установленные на подвижной тележке упор узел резки, и сброса трубы и, механизм возврата тележки выполненный в виде зубчатой рейки с подпружиненным захватом на одном конце, шестерни смонтированной на оси тележки с возможностью зацепления с рейкой, и силового цилиндра, а также подпружиненного захвата установленного с возможностью взаимодействия со штоком упомянутой силового цилиндра. В.И. Мегерин и Д.Н. Семенов, АС,СССР,1326394, 30.07.87. Бюл. 28. Недостатком устройства является сложность конструкции и узость технологической возможности. Известно устройство для резки проката установленного на станине с возможностью качания на оси держателем режущего диска и механизмом зажима изделия выполненное в виде рычагов,установленных на оси держателя, один из которых подпружинен относительно последнего. Ю.Н. Суров, М.В. Иванов и В.Н. Ушаков, АС,СССР, 674846, опубликовано 25.07.79, Бюллетень 27. Недостатком устройства является узость технологической возможности и сложность конструкции, что приводит к увеличению трудоемкости и удорожанию процесса его изготовления. Наиболее близким к заявленному техническому решению является устройство для резки деталей цилиндрической формы, содержащее приводную планшайбу, несущую режущие инструменты,смонтированные на рычагах, механизм радиальной подачи в виде торсионных валов, связанных с рычагами, и механизмов закручивания и фиксации торсионных валов выполненных в виде экцентрика жестко закрепленного на конце торсионного вала,самотормозящейся винтовой пары,взаимодействующей с эксцентриком,и ограничителя поворота эксцентрика. В.Ф. Бекренев,В.Д. Бараник и Л.М. Стремешин, АС, СССР,804249, опубликовано 15.02.81, Бюллетень 6. Недостатком является то, что устройство имеет сложную конструкцию, узкие технологические возможности и область применения, а также является трудоемким для изготовления. Задачей изобретения является повышение технологичности конструкции и снижение трудоемкости изготовления. Техническим результатом изобретения является расширение технологической возможности и обеспечение универсальности применения устройства. Сущность изобретения заключается в том, что в предлагаемой конструкции устройство для резки деталей цилиндрической формы содержит режущий диск при этом он крепится в шпинделе установленного на двух опорах имеющих 2 призматические поверхности и закрепленных на плите, прикрепленной к суппорту и получает вращательное движение через клиноременную передачу с помощью шкивов от электродвигателя,установленного на другом конце плиты суппорта и продольную и вертикальную подачу за счет соответствующих движений суппорта. На фиг.1 изображено устройство для резки деталей цилиндрической формы, в сборе на фиг.2 показан разрез А-А на фиг.3 - показан разрез Б-Б на фиг.4 - показан вид В на фиг.5 - показан разрез С-С на фиг.6 - показан общий вид (вид сверху) токарного станка смонтированным на нем устройством для резки деталей цилиндрической формы. Устройство для резки деталей цилиндрической формы (фиг.1, фиг.2, фиг.3, фиг.4, фиг.5) состоит из режущего диска 1 закрепленного в шпинделе 2 установленного на двух опорах 3 имеющих призматические поверхности 4 и закрепленных на плите 5, прикрепленной к суппорту 6 и получает вращательное движение через клиноременную 7 передачу с помощью шкивов 8,9 от электродвигателя 10, установленного на другом конце плиты 5 суппорта 6 и продольную и вертикальную подачу за счет соответствующих движений суппорта 6. Сборка устройства для резки деталей цилиндрической формы осуществляется следующим образом (фиг.1, фиг.2, фиг.3, фиг.4, фиг.5, фиг.6). Режущий диск 1 закрепляется в шпинделе 2 установленном в двух опорах 3 имеющих призматические поверхности 4, закрепленных винтом 11 и гайкой 12, которые устанавливаются на плиту 5 и закрепляются четырьмя винтами 13. На другом конце плиты 5 устанавливается электродвигатель 10 и закрепляется четырьмя винтами 14. На электродвигатель 10 и шпиндель 2 устанавливаются соответственно шкивы 9 и 8 на которые надеваются два клинных ремня 7. Устройство для резки деталей цилиндрической формы в сборе устанавливается на суппорт 6 токарного станка 15 и закрепляется шестью винтами 16. Принцип работы устройства для резки деталей цилиндрической формы заключается в следующем(фиг.6) в трехкулачковый патрон 17 токарного станка 15 закрепляется деталь цилиндрической формы 18. Режущий диск 1 закрепленный в шпинделе 2 устройства для резки деталей цилиндрической формы настраивается на нужный размер для резки, при этом он получает продольную подачу за счет продольного движения суппорта 6. Для осуществления резки к режущему диску подается вращательное движение через клиноременную 7 передачу с помощью шкивов 8,9 от электродвигателя 10, установленного на другом конце плиты 5 суппорта 6 и вертикальная подача за счет вертикального движения суппорта 6. При необходимости (при резке деталей больших диаметров) можно подать вращательное движение и к детали цилиндрической формы 18, закрепленной в трехкулачковом патроне 17 токарного станка 15. ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство для резки деталей цилиндрической формы содержит режущий диск отличающейся тем, что он крепится в шпинделе установленного на двух опорах имеющих призматические поверхности и закрепленных на плите, прикрепленной к суппорту и получает вращательное движение через клиноременную передачу с помощью шкивов от электродвигателя, установленного на другом конце плиты суппорта и продольную и вертикальную подачу за счет соответствующих движений суппорта.
