Способ резки трубного изделия по винтовой линии и устройство для его осуществления

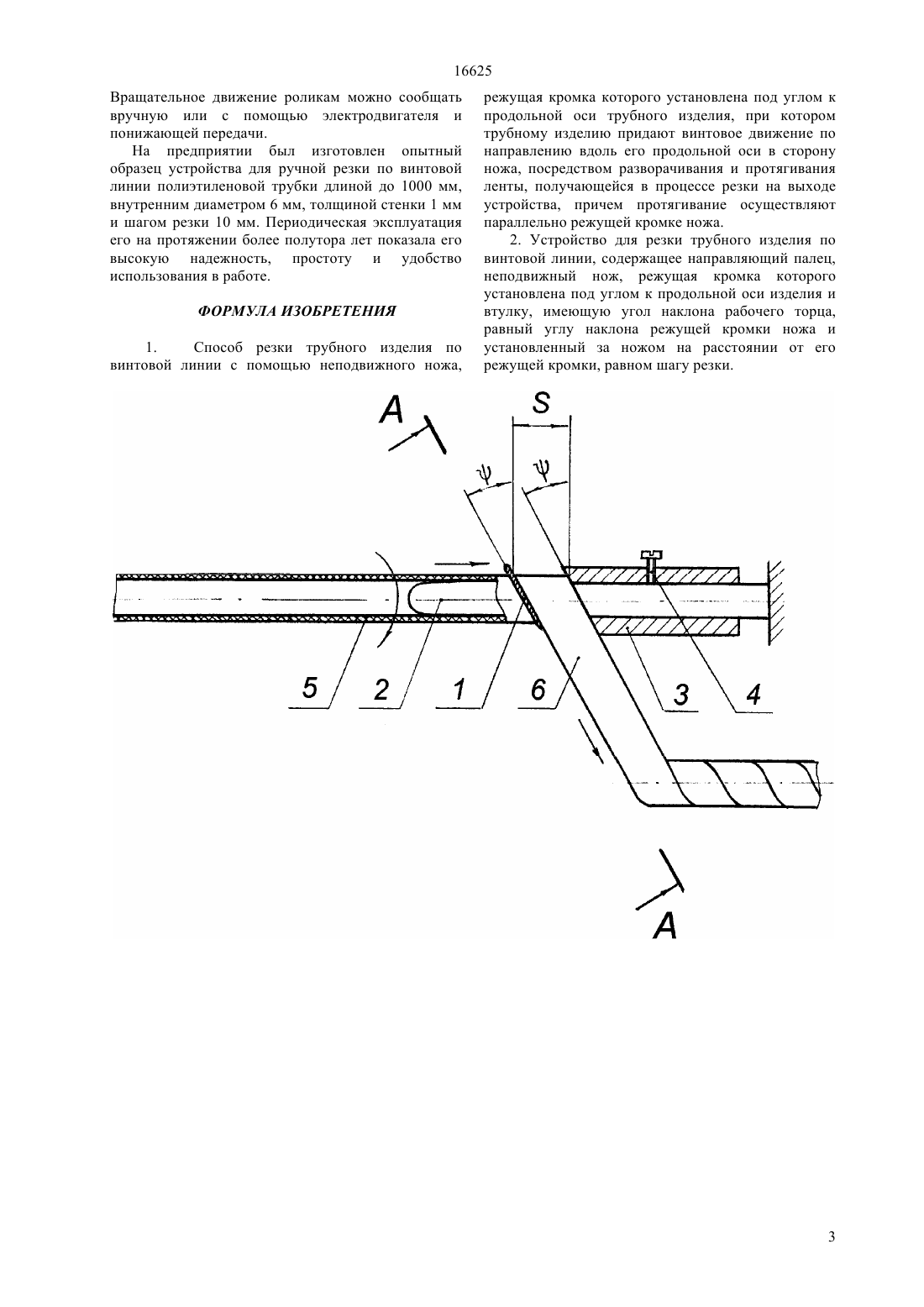

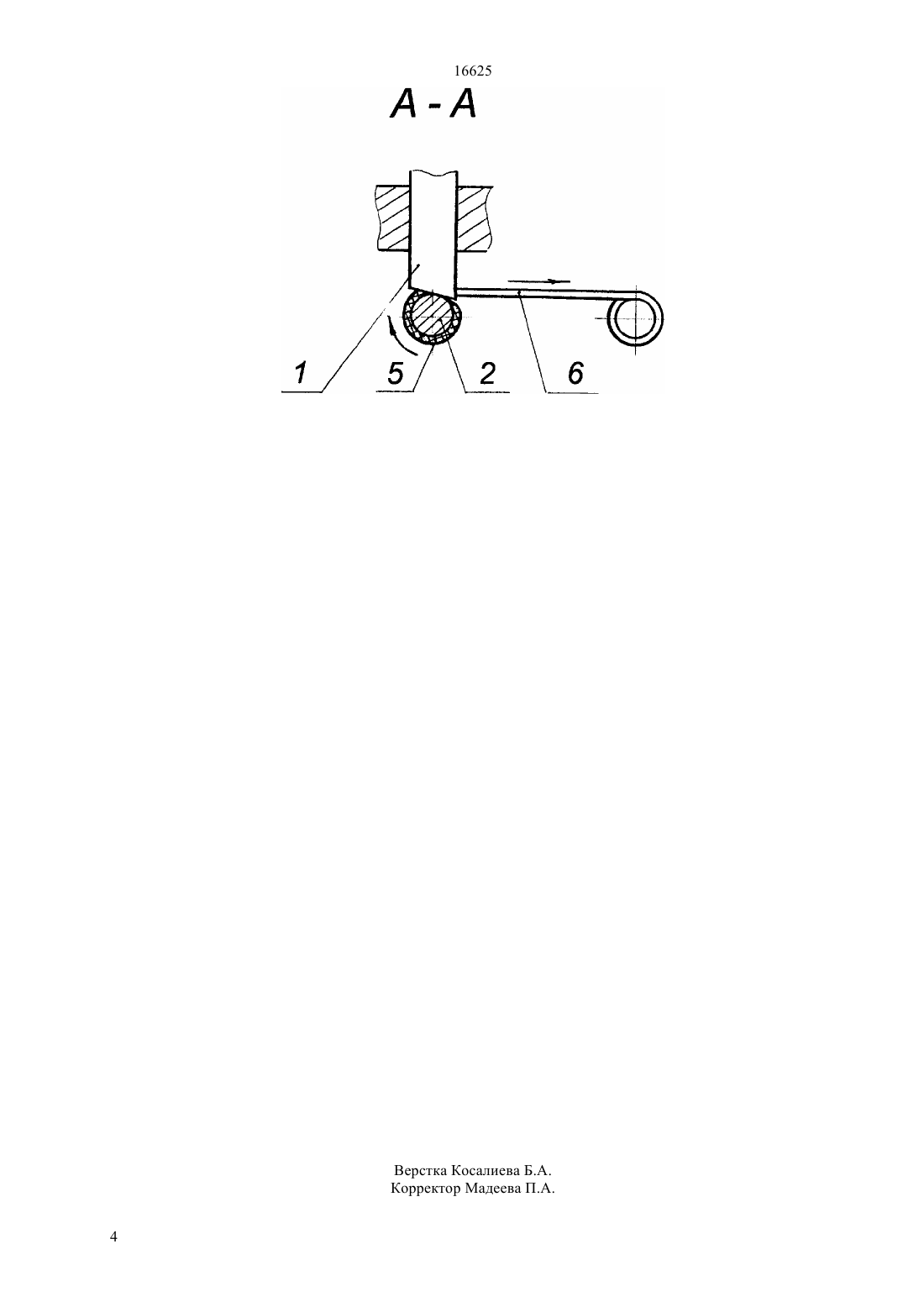

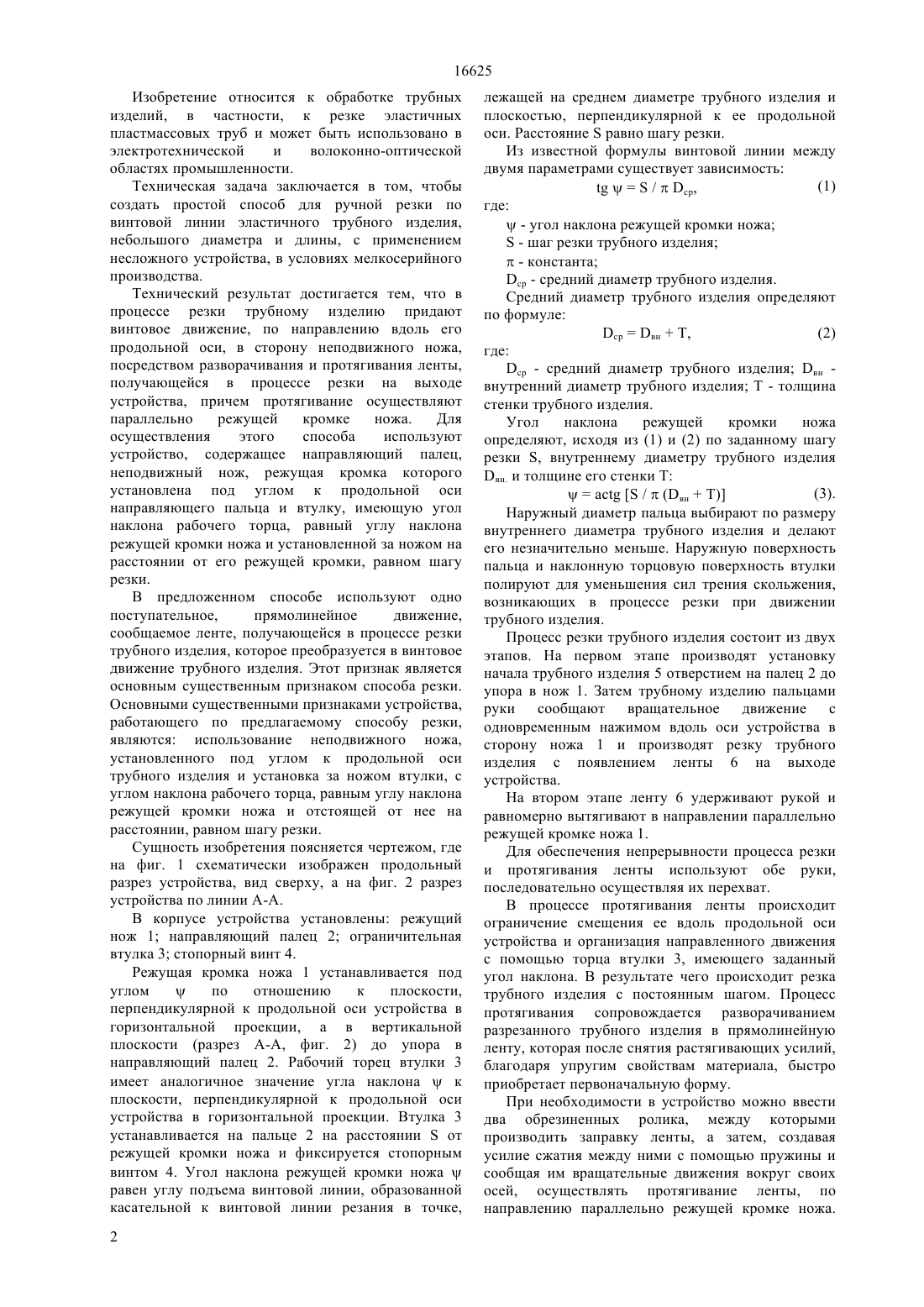

(2009.01), 23 21/02 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ несложного устройства, в условиях мелкосерийного производства. Технический результат достигается тем, что в процессе резки трубному изделию придают винтовое движение, по направлению вдоль его продольной оси, в сторону неподвижного ножа,посредством разворачивания и протягивания ленты,получающейся в процессе резки на выходе устройства, причем протягивание осуществляют параллельно режущей кромке ножа. Для осуществления этого способа используют устройство, содержащее направляющий палец,неподвижный нож, режущая кромка которого установлена под углом к продольной оси изделия и втулку, имеющую угол наклона рабочего торца,равный углу наклона режущей кромки ножа и установленной за ножом на расстоянии от его режущей кромки, равном шагу резки. На предприятии был изготовлен опытный образец устройства для ручной резки по винтовой линии полиэтиленовой трубки длиной до 1000 мм,внутренним диаметром 6 мм, толщиной стенки 1 мм и шагом резки 10 мм. Периодическая эксплуатация его на протяжении более полутора лет показала его высокую надежность, простоту и удобство использования в работе.(54) СПОСОБ РЕЗКИ ТРУБНОГО ИЗДЕЛИЯ ПО ВИНТОВОЙ ЛИНИИ И УСТРОЙСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ(57) Изобретение относится к обработке трубных изделий, в частности, к резке эластичных пластмассовых труб и может быть использовано в электротехнической и волоконно-оптической областях промышленности. Техническая задача заключается в том, чтобы создать простой способ для ручной резки по винтовой линии эластичного трубного изделия,небольшого диаметра и длины, с применением 16625 Изобретение относится к обработке трубных изделий, в частности, к резке эластичных пластмассовых труб и может быть использовано в электротехнической и волоконно-оптической областях промышленности. Техническая задача заключается в том, чтобы создать простой способ для ручной резки по винтовой линии эластичного трубного изделия,небольшого диаметра и длины, с применением несложного устройства, в условиях мелкосерийного производства. Технический результат достигается тем, что в процессе резки трубному изделию придают винтовое движение, по направлению вдоль его продольной оси, в сторону неподвижного ножа,посредством разворачивания и протягивания ленты,получающейся в процессе резки на выходе устройства, причем протягивание осуществляют параллельно режущей кромке ножа. Для осуществления этого способа используют устройство, содержащее направляющий палец,неподвижный нож, режущая кромка которого установлена под углом к продольной оси направляющего пальца и втулку, имеющую угол наклона рабочего торца, равный углу наклона режущей кромки ножа и установленной за ножом на расстоянии от его режущей кромки, равном шагу резки. В предложенном способе используют одно поступательное,прямолинейное движение,сообщаемое ленте, получающейся в процессе резки трубного изделия, которое преобразуется в винтовое движение трубного изделия. Этот признак является основным существенным признаком способа резки. Основными существенными признаками устройства,работающего по предлагаемому способу резки,являются использование неподвижного ножа,установленного под углом к продольной оси трубного изделия и установка за ножом втулки, с углом наклона рабочего торца, равным углу наклона режущей кромки ножа и отстоящей от нее на расстоянии, равном шагу резки. Сущность изобретения поясняется чертежом, где на фиг. 1 схематически изображен продольный разрез устройства, вид сверху, а на фиг. 2 разрез устройства по линии А-А. В корпусе устройства установлены режущий нож 1 направляющий палец 2 ограничительная втулка 3 стопорный винт 4. Режущая кромка ножа 1 устанавливается под углом по отношению к плоскости,перпендикулярной к продольной оси устройства в горизонтальной проекции, а в вертикальной плоскости (разрез А-А, фиг. 2) до упора в направляющий палец 2. Рабочий торец втулки 3 имеет аналогичное значение угла наклонак плоскости, перпендикулярной к продольной оси устройства в горизонтальной проекции. Втулка 3 устанавливается на пальце 2 на расстоянииот режущей кромки ножа и фиксируется стопорным винтом 4. Угол наклона режущей кромки ножаравен углу подъема винтовой линии, образованной касательной к винтовой линии резания в точке,2 лежащей на среднем диаметре трубного изделия и плоскостью, перпендикулярной к ее продольной оси. Расстояниеравно шагу резки. Из известной формулы винтовой линии между двумя параметрами существует зависимость(1)/,где- угол наклона режущей кромки ножа- шаг резки трубного изделия- константа- средний диаметр трубного изделия. Средний диаметр трубного изделия определяют по формуле срвнТ,(2) где ср - средний диаметр трубного изделия вн внутренний диаметр трубного изделия Т - толщина стенки трубного изделия. Угол наклона режущей кромки ножа определяют, исходя из (1) и (2) по заданному шагу резки , внутреннему диаметру трубного изделия вн. и толщине его стенки Т(3)./(вн) Наружный диаметр пальца выбирают по размеру внутреннего диаметра трубного изделия и делают его незначительно меньше. Наружную поверхность пальца и наклонную торцовую поверхность втулки полируют для уменьшения сил трения скольжения,возникающих в процессе резки при движении трубного изделия. Процесс резки трубного изделия состоит из двух этапов. На первом этапе производят установку начала трубного изделия 5 отверстием на палец 2 до упора в нож 1. Затем трубному изделию пальцами руки сообщают вращательное движение с одновременным нажимом вдоль оси устройства в сторону ножа 1 и производят резку трубного изделия с появлением ленты 6 на выходе устройства. На втором этапе ленту 6 удерживают рукой и равномерно вытягивают в направлении параллельно режущей кромке ножа 1. Для обеспечения непрерывности процесса резки и протягивания ленты используют обе руки,последовательно осуществляя их перехват. В процессе протягивания ленты происходит ограничение смещения ее вдоль продольной оси устройства и организация направленного движения с помощью торца втулки 3, имеющего заданный угол наклона. В результате чего происходит резка трубного изделия с постоянным шагом. Процесс протягивания сопровождается разворачиванием разрезанного трубного изделия в прямолинейную ленту, которая после снятия растягивающих усилий,благодаря упругим свойствам материала, быстро приобретает первоначальную форму. При необходимости в устройство можно ввести два обрезиненных ролика, между которыми производить заправку ленты, а затем, создавая усилие сжатия между ними с помощью пружины и сообщая им вращательные движения вокруг своих осей, осуществлять протягивание ленты, по направлению параллельно режущей кромке ножа. 16625 Вращательное движение роликам можно сообщать вручную или с помощью электродвигателя и понижающей передачи. На предприятии был изготовлен опытный образец устройства для ручной резки по винтовой линии полиэтиленовой трубки длиной до 1000 мм,внутренним диаметром 6 мм, толщиной стенки 1 мм и шагом резки 10 мм. Периодическая эксплуатация его на протяжении более полутора лет показала его высокую надежность, простоту и удобство использования в работе. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ резки трубного изделия по винтовой линии с помощью неподвижного ножа, режущая кромка которого установлена под углом к продольной оси трубного изделия, при котором трубному изделию придают винтовое движение по направлению вдоль его продольной оси в сторону ножа, посредством разворачивания и протягивания ленты, получающейся в процессе резки на выходе устройства, причем протягивание осуществляют параллельно режущей кромке ножа. 2. Устройство для резки трубного изделия по винтовой линии, содержащее направляющий палец,неподвижный нож, режущая кромка которого установлена под углом к продольной оси изделия и втулку, имеющую угол наклона рабочего торца,равный углу наклона режущей кромки ножа и установленный за ножом на расстоянии от его режущей кромки, равном шагу резки.
