Смеситель

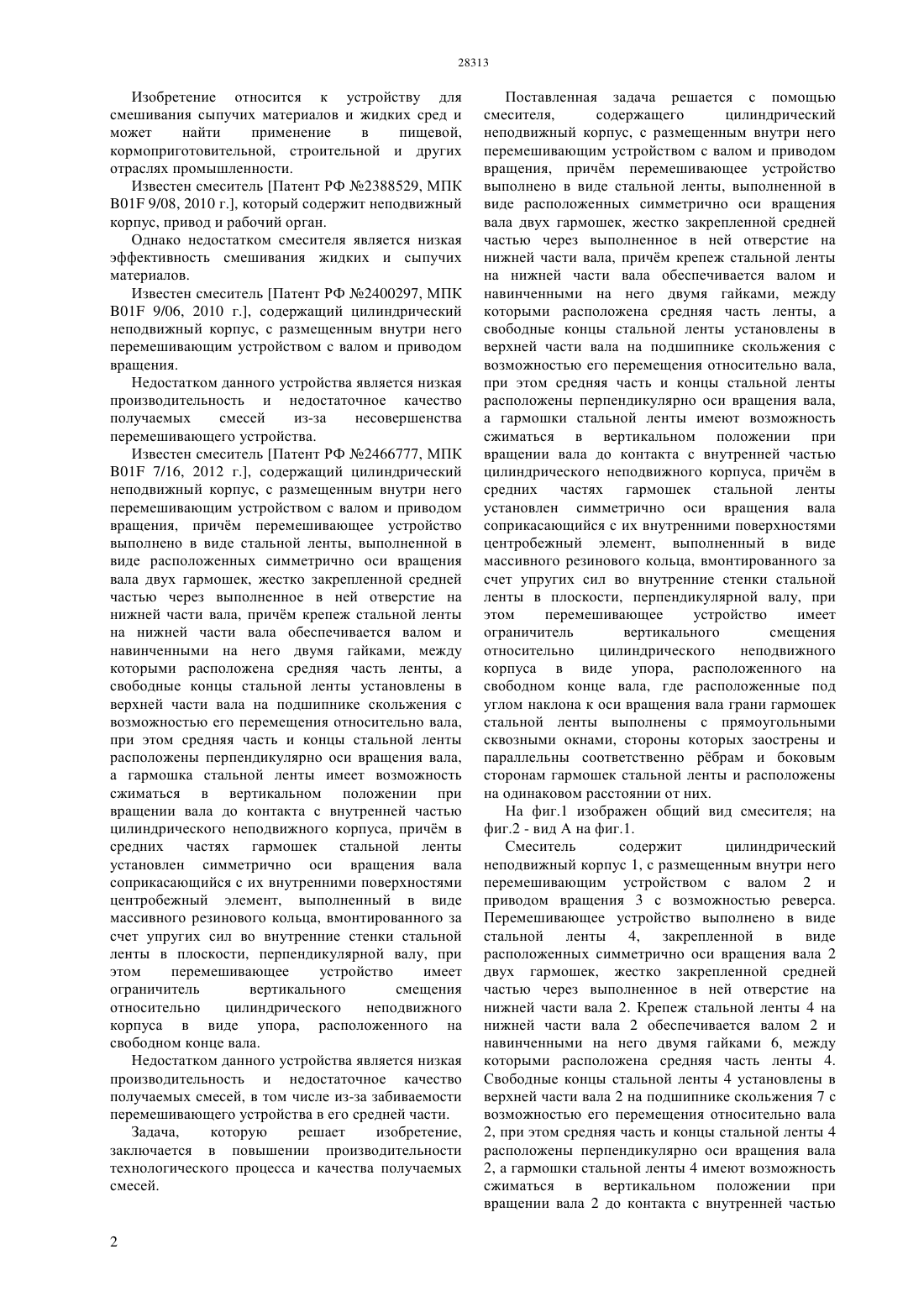

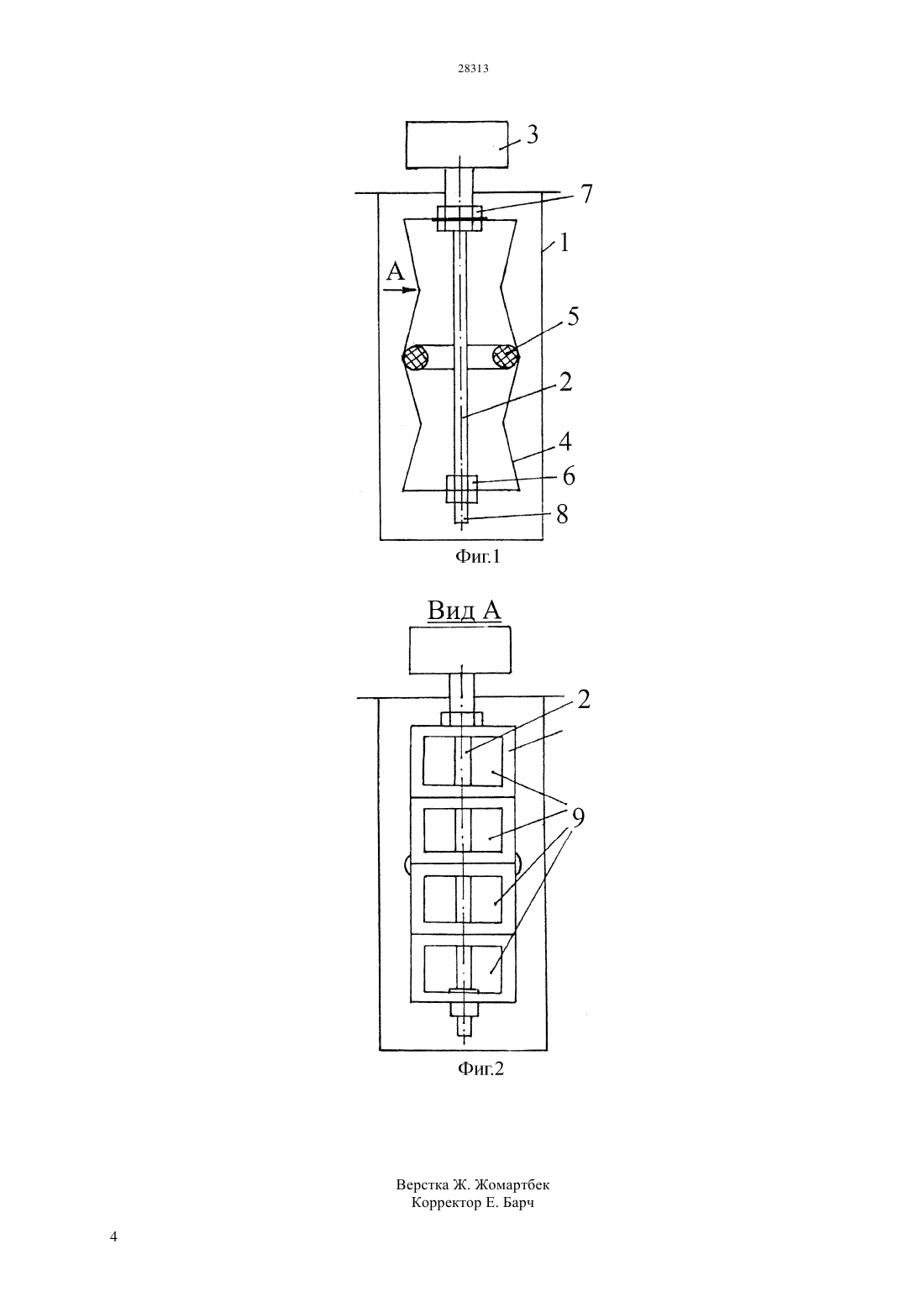

(51) 01 7/16 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ на нижней части вала обеспечивается валом и навинченными на него двумя гайками, между которыми расположена средняя часть ленты, а свободные концы стальной ленты установлены в верхней части вала на подшипнике скольжения с возможностью его перемещения относительно вала,при этом средняя часть и концы стальной ленты расположены перпендикулярно оси вращения вала,а гармошки стальной ленты имеют возможность сжиматься в вертикальном положении при вращении вала до контакта с внутренней частью цилиндрического неподвижного корпуса, причм в средних частях гармошек стальной ленты установлен симметрично оси вращения вала соприкасающийся с их внутренними поверхностями центробежный элемент, выполненный в виде массивного резинового кольца, вмонтированного за счет упругих сил во внутренние стенки стальной ленты в плоскости, перпендикулярной валу, при этом перемешивающее устройство имеет ограничитель вертикального смещения относительно цилиндрического неподвижного корпуса в виде упора, расположенного на свободном конце вала, где расположенные под углом наклона к оси вращения вала грани гармошек стальной ленты выполнены с прямоугольными сквозными окнами, стороны которых заострены и параллельны соответственно рбрам и боковым сторонам гармошек стальной ленты и расположены на одинаковом расстоянии от них.(72) Шило Иван НиколаевичРоманюк Николай НиколаевичАгейчик Валерий АлександровичАгейчик Юрий Валерьевич Романюк Владимир ЮрьевичНукешев Саяхат ОразовичЕсхожин Джадыгер Зарлыкович(57) Изобретение относится к устройству для смешивания сыпучих материалов и жидких сред и может найти применение в пищевой,кормоприготовительной, строительной и других отраслях промышленности. Задача,которую решает изобретение,заключается в повышении производительности технологического процесса и качества получаемых смесей. Поставленная задача решается с помощью смесителя,содержащего цилиндрический неподвижный корпус, с размещенным внутри него перемешивающим устройством с валом и приводом вращения, причм перемешивающее устройство выполнено в виде стальной ленты, выполненной в виде расположенных симметрично оси вращения вала двух гармошек, жестко закрепленной средней частью через выполненное в ней отверстие на нижней части вала, причм крепеж стальной ленты Изобретение относится к устройству для смешивания сыпучих материалов и жидких сред и может найти применение в пищевой,кормоприготовительной, строительной и других отраслях промышленности. Известен смеситель Патент РФ 2388529, МПК 01 9/08, 2010 г., который содержит неподвижный корпус, привод и рабочий орган. Однако недостатком смесителя является низкая эффективность смешивания жидких и сыпучих материалов. Известен смеситель Патент РФ 2400297, МПК 01 9/06, 2010 г., содержащий цилиндрический неподвижный корпус, с размещенным внутри него перемешивающим устройством с валом и приводом вращения. Недостатком данного устройства является низкая производительность и недостаточное качество получаемых смесей из-за несовершенства перемешивающего устройства. Известен смеситель Патент РФ 2466777, МПК 01 7/16, 2012 г., содержащий цилиндрический неподвижный корпус, с размещенным внутри него перемешивающим устройством с валом и приводом вращения, причм перемешивающее устройство выполнено в виде стальной ленты, выполненной в виде расположенных симметрично оси вращения вала двух гармошек, жестко закрепленной средней частью через выполненное в ней отверстие на нижней части вала, причм крепеж стальной ленты на нижней части вала обеспечивается валом и навинченными на него двумя гайками, между которыми расположена средняя часть ленты, а свободные концы стальной ленты установлены в верхней части вала на подшипнике скольжения с возможностью его перемещения относительно вала,при этом средняя часть и концы стальной ленты расположены перпендикулярно оси вращения вала,а гармошка стальной ленты имеет возможность сжиматься в вертикальном положении при вращении вала до контакта с внутренней частью цилиндрического неподвижного корпуса, причм в средних частях гармошек стальной ленты установлен симметрично оси вращения вала соприкасающийся с их внутренними поверхностями центробежный элемент, выполненный в виде массивного резинового кольца, вмонтированного за счет упругих сил во внутренние стенки стальной ленты в плоскости, перпендикулярной валу, при этом перемешивающее устройство имеет ограничитель вертикального смещения относительно цилиндрического неподвижного корпуса в виде упора, расположенного на свободном конце вала. Недостатком данного устройства является низкая производительность и недостаточное качество получаемых смесей, в том числе из-за забиваемости перемешивающего устройства в его средней части. Задача,которую решает изобретение,заключается в повышении производительности технологического процесса и качества получаемых смесей. Поставленная задача решается с помощью смесителя,содержащего цилиндрический неподвижный корпус, с размещенным внутри него перемешивающим устройством с валом и приводом вращения, причм перемешивающее устройство выполнено в виде стальной ленты, выполненной в виде расположенных симметрично оси вращения вала двух гармошек, жестко закрепленной средней частью через выполненное в ней отверстие на нижней части вала, причм крепеж стальной ленты на нижней части вала обеспечивается валом и навинченными на него двумя гайками, между которыми расположена средняя часть ленты, а свободные концы стальной ленты установлены в верхней части вала на подшипнике скольжения с возможностью его перемещения относительно вала,при этом средняя часть и концы стальной ленты расположены перпендикулярно оси вращения вала,а гармошки стальной ленты имеют возможность сжиматься в вертикальном положении при вращении вала до контакта с внутренней частью цилиндрического неподвижного корпуса, причм в средних частях гармошек стальной ленты установлен симметрично оси вращения вала соприкасающийся с их внутренними поверхностями центробежныйэлемент, выполненный в виде массивного резинового кольца, вмонтированного за счет упругих сил во внутренние стенки стальной ленты в плоскости, перпендикулярной валу, при этом перемешивающее устройство имеет ограничитель вертикального смещения относительно цилиндрического неподвижного корпуса в виде упора, расположенного на свободном конце вала, где расположенные под углом наклона к оси вращения вала грани гармошек стальной ленты выполнены с прямоугольными сквозными окнами, стороны которых заострены и параллельны соответственно рбрам и боковым сторонам гармошек стальной ленты и расположены на одинаковом расстоянии от них. На фиг.1 изображен общий вид смесителя на фиг.2 - вид А на фиг.1. Смеситель содержит цилиндрический неподвижный корпус 1, с размещенным внутри него перемешивающим устройством с валом 2 и приводом вращения 3 с возможностью реверса. Перемешивающее устройство выполнено в виде стальной ленты 4, закрепленной в виде расположенных симметрично оси вращения вала 2 двух гармошек, жестко закрепленной средней частью через выполненное в ней отверстие на нижней части вала 2. Крепеж стальной ленты 4 на нижней части вала 2 обеспечивается валом 2 и навинченными на него двумя гайками 6, между которыми расположена средняя часть ленты 4. Свободные концы стальной ленты 4 установлены в верхней части вала 2 на подшипнике скольжения 7 с возможностью его перемещения относительно вала 2, при этом средняя часть и концы стальной ленты 4 расположены перпендикулярно оси вращения вала 2, а гармошки стальной ленты 4 имеют возможность сжиматься в вертикальном положении при вращении вала 2 до контакта с внутренней частью цилиндрического неподвижного корпуса 1. В средних частях гармошек стальной ленты на их изгибах установлен симметрично оси вращения вала 2 соприкасающийся с их внутренними поверхностями центробежный элемент 5,выполненный в виде массивного резинового кольца,вмонтированного за счет упругих сил во внутренние стенки стальной ленты 4 в плоскости,перпендикулярной валу 2. Перемешивающее устройство имеет ограничитель вертикального смещения относительно цилиндрического неподвижного корпуса в виде упора 8,расположенного на свободном конце вала 2. Расположенные под углом наклона к оси вращения вала 2 грани гармошек стальной ленты 4 выполнены с прямоугольными сквозными окнами 9, стороны которых заострены и параллельны соответственно рбрам и боковым сторонам гармошек стальной ленты 4 и расположены на одинаковом расстоянии от них. Смеситель работает следующим образом. Смешиваемый материал в требуемых соотношениях загружают в корпус 1. Затем включают медленное вращение привода 3, который передает крутящий момент на вал 2 со стальной лентой 4. Стальная лента 4 при вращении воздействует на смесь и многократным контактом с ее элементами перемешивает материал. Окончательное перемешивание достигается при увеличении скорости вращения вала 2, когда стальная лента 4 под действием центробежного элемента - резинового кольца 5 - деформируется в виде в большей степени сжатых гармошек и прижимается к внутренней части цилиндрического неподвижного корпуса 1. Одновременно материал перемещается через окна 9 в гармошках стальной ленты 4, что дополнительно способствует его смешиванию и исключает забиваемость средней части устройства между гармошками, причм заостренные стороны окон 9 дополнительно измельчают материал. Качество перемешивания достигается за счет дополнительной циркуляции смеси в вертикальной плоскости, в окнах и за счет перетирания о стенки корпуса 1. Подшипник скольжения 7 начинает работать при увеличении скорости вращения вала 2 и уменьшает сопротивление от трения. Скорость вращения вала 2 устанавливают экспериментально, в зависимости от вязкости смеси и объема смесителя. Наличие упора 8 исключает контакт стальной ленты 4 с дном корпуса 1,что исключает поломки перемешивающего устройства. После достижения однородности смеси перемешивающее устройство с приводом удаляют из корпуса 1 и путем опрокидывания корпуса 1 освобождают его от готового продукта. Предлагаемая конструкция смесителя позволяет повысить производительность за счет увеличения эффективности и скорости перемешивания, а также улучшить качество готовой продукции. ФОРМУЛА ИЗОБРЕТЕНИЯ Смеситель,содержащий цилиндрический неподвижный корпус, с размещенным внутри него перемешивающим устройством с валом и приводом вращения, причм перемешивающее устройство выполнено в виде стальной ленты, выполненной в виде расположенных симметрично оси вращения вала двух гармошек, жестко закрепленной средней частью через выполненное в ней отверстие на нижней части вала, причм крепеж стальной ленты на нижней части вала обеспечивается валом и навинченными на него двумя гайками, между которыми расположена средняя часть ленты, а свободные концы стальной ленты установлены в верхней части вала на подшипнике скольжения с возможностью его перемещения относительно вала,при этом средняя часть и концы стальной ленты расположены перпендикулярно оси вращения вала,а гармошки стальной ленты имеют возможность сжиматься в вертикальном положении при вращении вала до контакта с внутренней частью цилиндрического неподвижного корпуса, причм в средних частях гармошек стальной ленты установлен симметрично оси вращения вала соприкасающийся с их внутренними поверхностями центробежный элемент, выполненный в виде массивного резинового кольца, вмонтированного за счет упругих сил во внутренние стенки стальной ленты в плоскости, перпендикулярной валу, при этом перемешивающее устройство имеет ограничитель вертикального смещения относительно цилиндрического неподвижного корпуса в виде упора, расположенного на свободном конце вала, отличающийся тем, что расположенные под углом наклона к оси вращения вала грани гармошек стальной ленты выполнены с прямоугольными сквозными окнами, стороны которых заострены и параллельны соответственно рбрам и боковым сторонам гармошек стальной ленты и расположены на одинаковом расстоянии от них.
