Контактное устройство с закручиванием потока

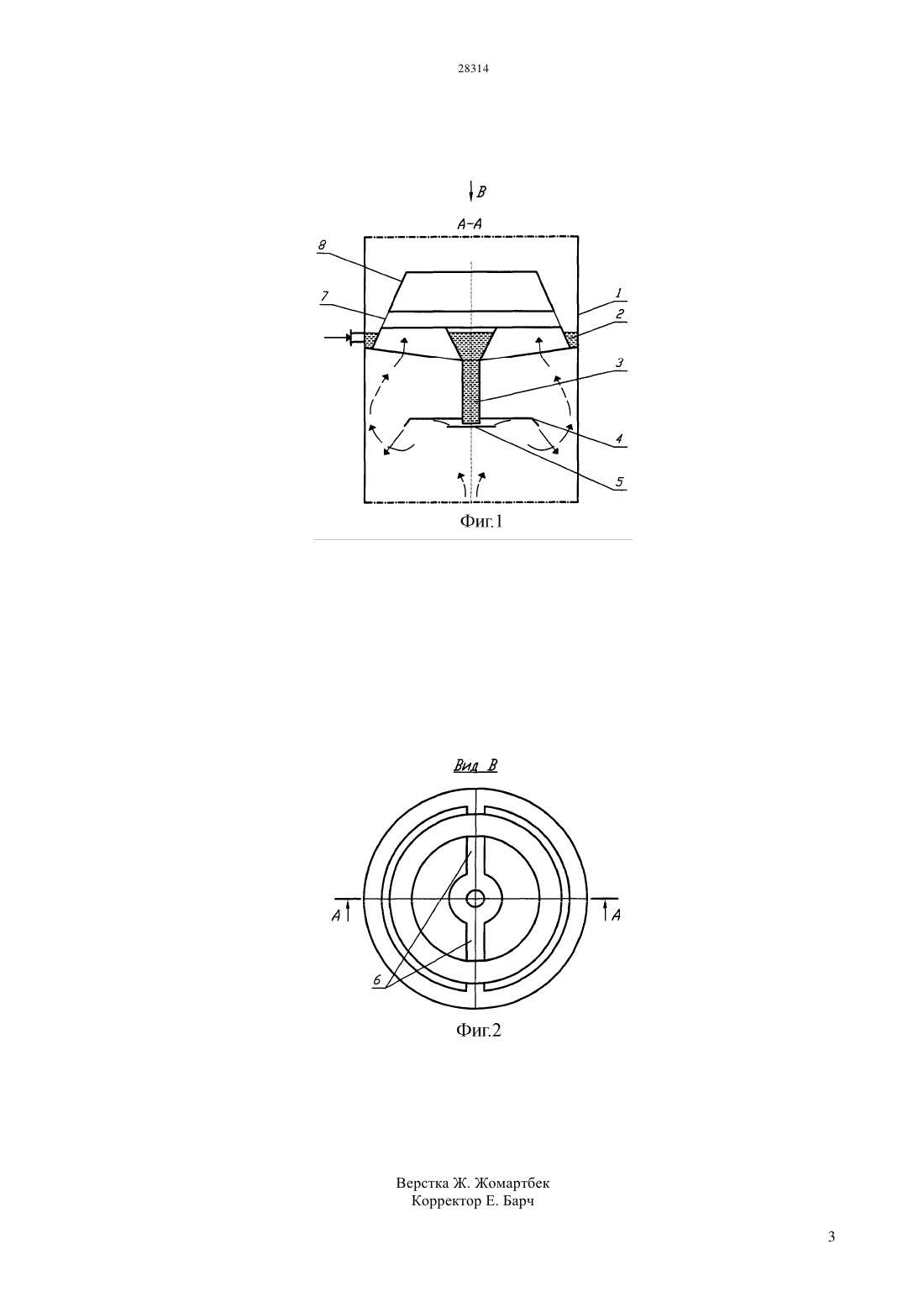

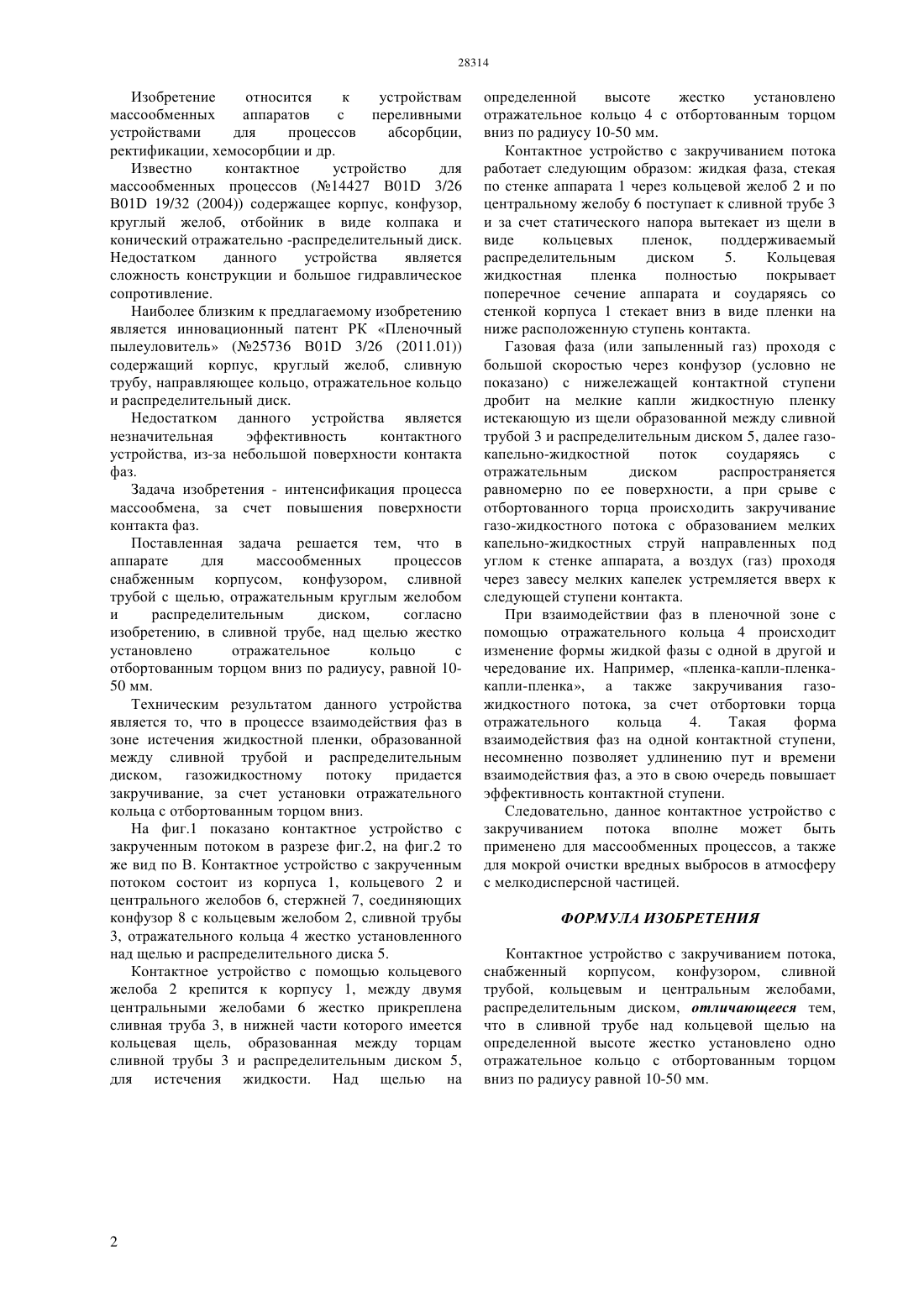

(51) 01 19/32 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Задача изобретения - интенсификация процесса массообмена за счет повышения поверхности контакта фаз. В контактном устройстве с закручиванием потока для массообменных процессов и очистки вредных выбросов в атмосферу с мелкодисперсной частицей, как мокрый пылеуловитель, снабженным корпусом, конфузором, сливной трубой с щелью,кольцевым и центральным желобом,распределительным диском, согласно изобретению,в сливной трубе над щелью жестко установлено одно отражательное кольцо с отбортованным торцом вниз по радиусу равной 10-50 мм. В результате взаимодействия фаз в контактном устройстве с закручиванием потока за счет установленного отражательного кольца с отбортованным торцом вниз, газо-жидкостному потоку придается закручивание, тем самым обеспечивается увеличение поверхности контакта фаз в контактной ступени, т.к. происходит удлинение пути и времени взаимодействия фаз.(72) Алтаев Мадибек Алтаевич Жанмулдаев Нурлан Амантаевич Сарбасов Азат Алтаев Олжас Мадибекович Оикбаева Жадыра(73) Республиканское государственное предприятие на праве хозяйственного ведения ЮжноКазахстанский государственный университет им. М. Ауэзова Министерства образования и науки Республики Казахстан(56) Инновационный патент РК 25736, кл.В 01 3/26, 15.05.2012,бюл.5(57) Изобретение относится к устройствам массообменных аппаратов с переливными устройствами для процессов абсорбции,ректификации, хемосорбции и др. Изобретение относится к устройствам массообменных аппаратов с переливными устройствами для процессов абсорбции,ректификации, хемосорбции и др. Известно контактное устройство для массообменных процессов (14427 В 01 3/26 В 01 19/32 (2004 содержащее корпус, конфузор,круглый желоб, отбойник в виде колпака и конический отражательно -распределительный диск. Недостатком данного устройства является сложность конструкции и большое гидравлическое сопротивление. Наиболее близким к предлагаемому изобретению является инновационный патент РК Пленочный пылеуловитель (25736 В 01 3/26 (2011.01 содержащий корпус, круглый желоб, сливную трубу, направляющее кольцо, отражательное кольцо и распределительный диск. Недостатком данного устройства является незначительная эффективность контактного устройства, из-за небольшой поверхности контакта фаз. Задача изобретения - интенсификация процесса массообмена, за счет повышения поверхности контакта фаз. Поставленная задача решается тем, что в аппарате для массообменных процессов снабженным корпусом, конфузором, сливной трубой с щелью, отражательным круглым желобом и распределительным диском,согласно изобретению, в сливной трубе, над щелью жестко установлено отражательное кольцо с отбортованным торцом вниз по радиусу, равной 1050 мм. Техническим результатом данного устройства является то, что в процессе взаимодействия фаз в зоне истечения жидкостной пленки, образованной между сливной трубой и распределительным диском,газожидкостному потоку придается закручивание, за счет установки отражательного кольца с отбортованным торцом вниз. На фиг.1 показано контактное устройство с закрученным потоком в разрезе фиг.2, на фиг.2 то же вид по В. Контактное устройство с закрученным потоком состоит из корпуса 1, кольцевого 2 и центрального желобов 6, стержней 7, соединяющих конфузор 8 с кольцевым желобом 2, сливной трубы 3, отражательного кольца 4 жестко установленного над щелью и распределительного диска 5. Контактное устройство с помощью кольцевого желоба 2 крепится к корпусу 1, между двумя центральными желобами 6 жестко прикреплена сливная труба 3, в нижней части которого имеется кольцевая щель, образованная между торцам сливной трубы 3 и распределительным диском 5,для истечения жидкости. Над щелью на определенной высоте жестко установлено отражательное кольцо 4 с отбортованным торцом вниз по радиусу 10-50 мм. Контактное устройство с закручиванием потока работает следующим образом жидкая фаза, стекая по стенке аппарата 1 через кольцевой желоб 2 и по центральному желобу 6 поступает к сливной трубе 3 и за счет статического напора вытекает из щели в виде кольцевых пленок,поддерживаемый распределительным диском 5. Кольцевая жидкостная пленка полностью покрывает поперечное сечение аппарата и соударяясь со стенкой корпуса 1 стекает вниз в виде пленки на ниже расположенную ступень контакта. Газовая фаза (или запыленный газ) проходя с большой скоростью через конфузор (условно не показано) с нижележащей контактной ступени дробит на мелкие капли жидкостную пленку истекающую из щели образованной между сливной трубой 3 и распределительным диском 5, далее газокапельно-жидкостной поток соударяясь с отражательным диском распространяется равномерно по ее поверхности, а при срыве с отбортованного торца происходить закручивание газо-жидкостного потока с образованием мелких капельно-жидкостных струй направленных под углом к стенке аппарата, а воздух (газ) проходя через завесу мелких капелек устремляется вверх к следующей ступени контакта. При взаимодействии фаз в пленочной зоне с помощью отражательного кольца 4 происходит изменение формы жидкой фазы с одной в другой и чередование их. Например, пленка-капли-пленкакапли-пленка, а также закручивания газожидкостного потока, за счет отбортовки торца отражательного кольца 4. Такая форма взаимодействия фаз на одной контактной ступени,несомненно позволяет удлинению пут и времени взаимодействия фаз, а это в свою очередь повышает эффективность контактной ступени. Следовательно, данное контактное устройство с закручиванием потока вполне может быть применено для массообменных процессов, а также для мокрой очистки вредных выбросов в атмосферу с мелкодисперсной частицей. ФОРМУЛА ИЗОБРЕТЕНИЯ Контактное устройство с закручиванием потока,снабженный корпусом, конфузором, сливной трубой, кольцевым и центральным желобами,распределительным диском, отличающееся тем,что в сливной трубе над кольцевой щелью на определенной высоте жестко установлено одно отражательное кольцо с отбортованным торцом вниз по радиусу равной 10-50 мм.
