Почвообрабатывающий рабочий орган

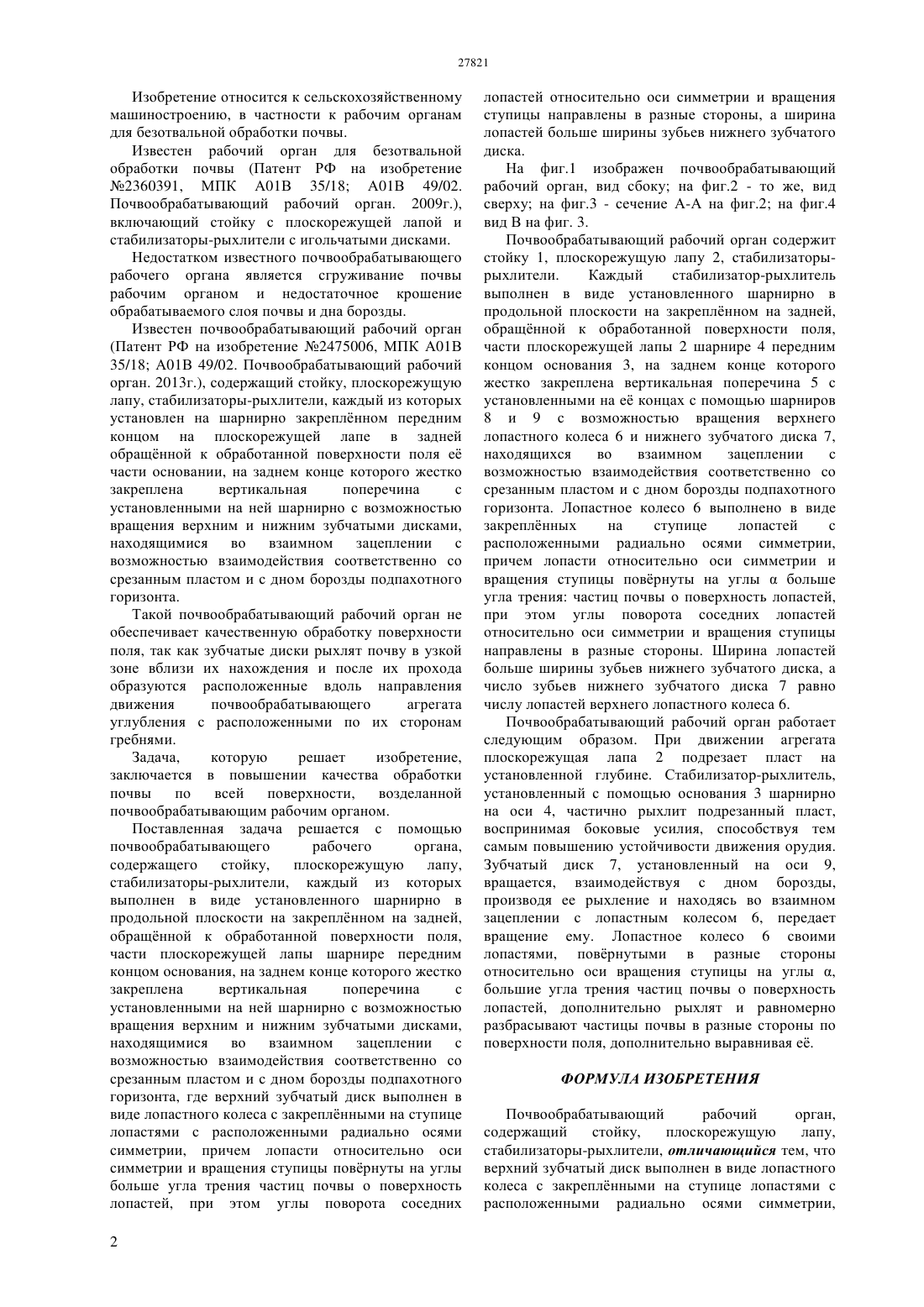

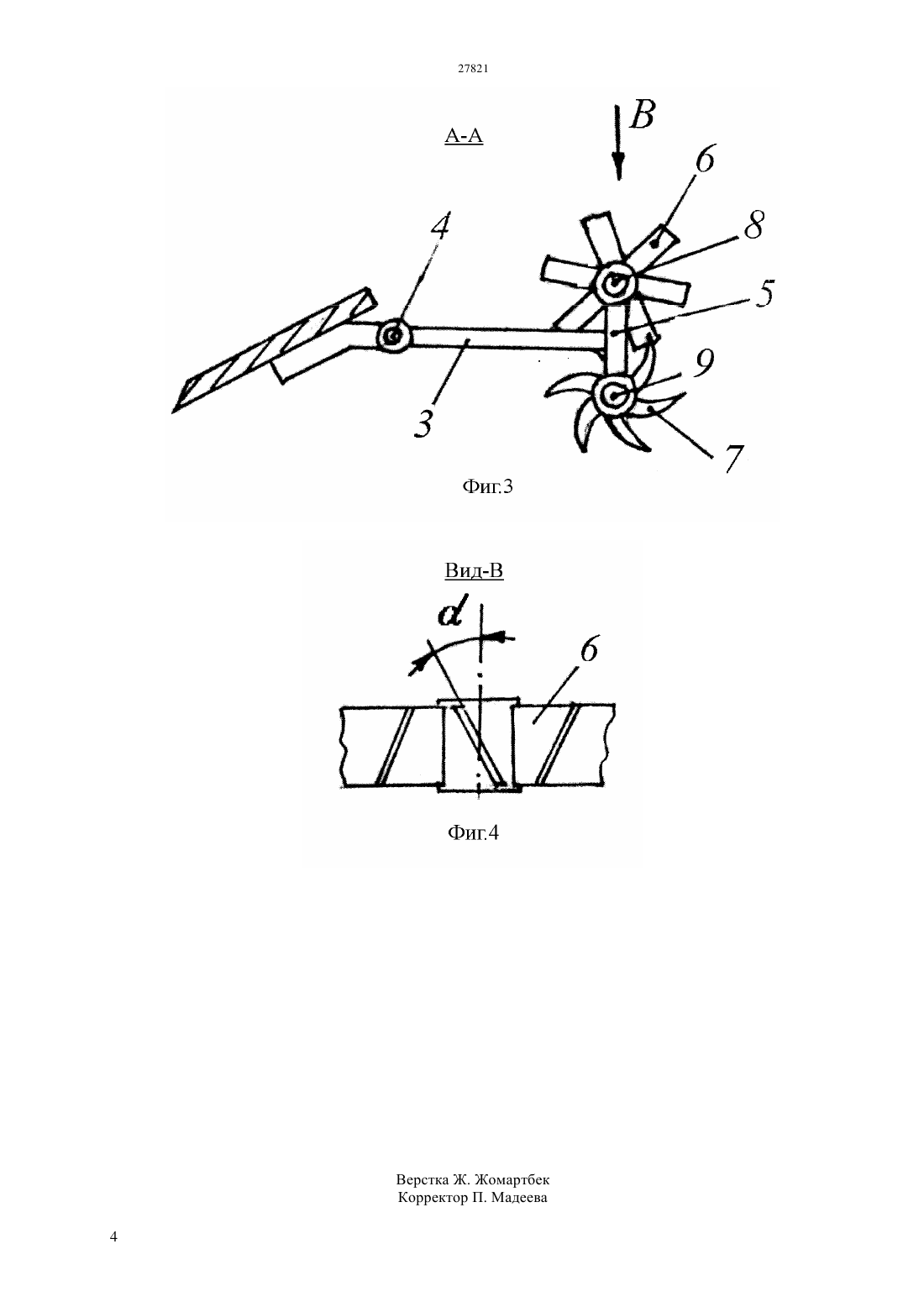

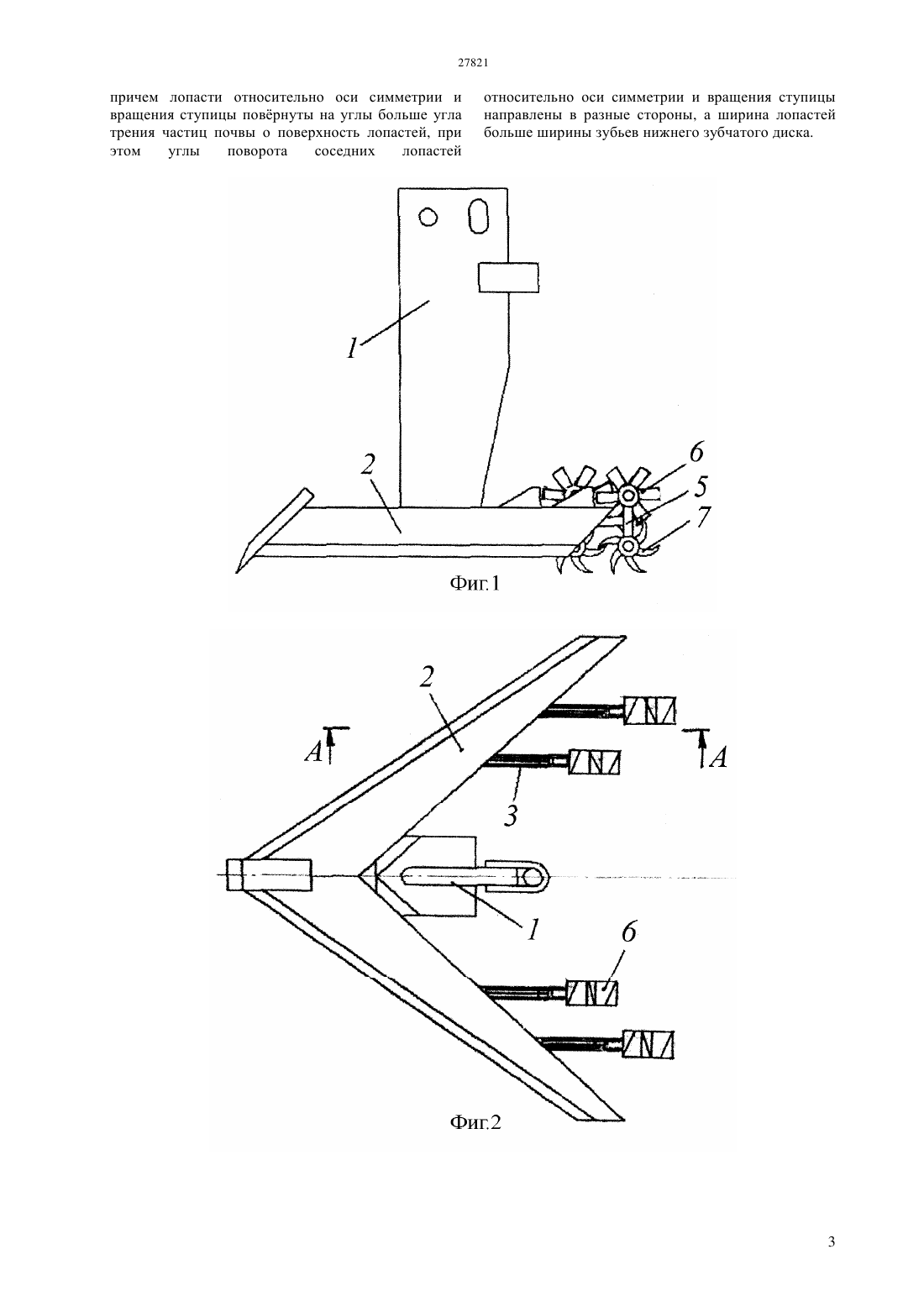

(51) 01 35/18 (2006.01) 01 49/02 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ стабилизаторы-рыхлители, каждый из которых выполнен в виде установленного шарнирно в продольной плоскости на закреплнном на задней,обращнной к обработанной поверхности поля,части плоскорежущей лапы шарнире передним концом основания, на заднем конце которого жестко закреплена вертикальная поперечина с установленными на ней шарнирно с возможностью вращения верхним и нижним зубчатыми дисками,находящимися во взаимном зацеплении с возможностью взаимодействия соответственно со срезанным пластом и с дном борозды подпахотного горизонта, где верхний зубчатый диск выполнен в виде лопастного колеса с закреплнными на ступице лопастями с расположенными радиально осями симметрии, причем лопасти относительно оси симметрии и вращения ступицы поврнуты на углы больше угла трения частиц почвы о поверхность лопастей, при этом углы поворота соседних лопастей относительно оси симметрии и вращения ступицы направлены в разные стороны, а ширина лопастей больше ширины зубьев нижнего зубчатого диска.(72) Романюк Николай НиколаевичШило Иван НиколаевичАгейчик Валерий АлександровичНукешев Саяхат Оразович Есхожин Джадыгер ЗарлыковичСыздыков Жанат АнуарбековичМуращенко Владимир ИвановичАхметов Ержан Советович(57) Изобретение относится к сельскохозяйственному машиностроению,в частности к рабочим органам для безотвальной обработки почвы. Задача,которую решает изобретение,заключается в повышении качества обработки почвы по всей поверхности,возделанной почвообрабатывающим рабочим органом. Поставленная задача решается с помощью почвообрабатывающего рабочего органа,содержащего стойку,плоскорежущую лапу, 27821 Изобретение относится к сельскохозяйственному машиностроению, в частности к рабочим органам для безотвальной обработки почвы. Известен рабочий орган для безотвальной обработки почвы (Патент РФ на изобретение 2360391, МПК А 01 В 35/18 А 01 В 49/02. Почвообрабатывающий рабочий орган. 2009 г.),включающий стойку с плоскорежущей лапой и стабилизаторы-рыхлители с игольчатыми дисками. Недостатком известного почвообрабатывающего рабочего органа является сгруживание почвы рабочим органом и недостаточное крошение обрабатываемого слоя почвы и дна борозды. Известен почвообрабатывающий рабочий орган(Патент РФ на изобретение 2475006, МПК А 01 В 35/18 А 01 В 49/02. Почвообрабатывающий рабочий орган. 2013 г.), содержащий стойку, плоскорежущую лапу, стабилизаторы-рыхлители, каждый из которых установлен на шарнирно закреплнном передним концом на плоскорежущей лапе в задней обращнной к обработанной поверхности поля е части основании, на заднем конце которого жестко закреплена вертикальная поперечина с установленными на ней шарнирно с возможностью вращения верхним и нижним зубчатыми дисками,находящимися во взаимном зацеплении с возможностью взаимодействия соответственно со срезанным пластом и с дном борозды подпахотного горизонта. Такой почвообрабатывающий рабочий орган не обеспечивает качественную обработку поверхности поля, так как зубчатые диски рыхлят почву в узкой зоне вблизи их нахождения и после их прохода образуются расположенные вдоль направления движения почвообрабатывающего агрегата углубления с расположенными по их сторонам гребнями. Задача,которую решает изобретение,заключается в повышении качества обработки почвы по всей поверхности,возделанной почвообрабатывающим рабочим органом. Поставленная задача решается с помощью почвообрабатывающего рабочего органа,содержащего стойку,плоскорежущую лапу,стабилизаторы-рыхлители, каждый из которых выполнен в виде установленного шарнирно в продольной плоскости на закреплнном на задней,обращнной к обработанной поверхности поля,части плоскорежущей лапы шарнире передним концом основания, на заднем конце которого жестко закреплена вертикальная поперечина с установленными на ней шарнирно с возможностью вращения верхним и нижним зубчатыми дисками,находящимися во взаимном зацеплении с возможностью взаимодействия соответственно со срезанным пластом и с дном борозды подпахотного горизонта, где верхний зубчатый диск выполнен в виде лопастного колеса с закреплнными на ступице лопастями с расположенными радиально осями симметрии, причем лопасти относительно оси симметрии и вращения ступицы поврнуты на углы больше угла трения частиц почвы о поверхность лопастей, при этом углы поворота соседних 2 лопастей относительно оси симметрии и вращения ступицы направлены в разные стороны, а ширина лопастей больше ширины зубьев нижнего зубчатого диска. На фиг.1 изображен почвообрабатывающий рабочий орган, вид сбоку на фиг.2 - то же, вид сверху на фиг.3 - сечение А-А на фиг.2 на фиг.4 вид В на фиг. 3. Почвообрабатывающий рабочий орган содержит стойку 1, плоскорежущую лапу 2, стабилизаторырыхлители. Каждый стабилизатор-рыхлитель выполнен в виде установленного шарнирно в продольной плоскости на закреплнном на задней,обращнной к обработанной поверхности поля,части плоскорежущей лапы 2 шарнире 4 передним концом основания 3, на заднем конце которого жестко закреплена вертикальная поперечина 5 с установленными на е концах с помощью шарниров 8 и 9 с возможностью вращения верхнего лопастного колеса 6 и нижнего зубчатого диска 7,находящихся во взаимном зацеплении с возможностью взаимодействия соответственно со срезанным пластом и с дном борозды подпахотного горизонта. Лопастное колесо 6 выполнено в виде закреплнных на ступице лопастей с расположенными радиально осями симметрии,причем лопасти относительно оси симметрии и вращения ступицы поврнуты на углыбольше угла трения частиц почвы о поверхность лопастей,при этом углы поворота соседних лопастей относительно оси симметрии и вращения ступицы направлены в разные стороны. Ширина лопастей больше ширины зубьев нижнего зубчатого диска, а число зубьев нижнего зубчатого диска 7 равно числу лопастей верхнего лопастного колеса 6. Почвообрабатывающий рабочий орган работает следующим образом. При движении агрегата плоскорежущая лапа 2 подрезает пласт на установленной глубине. Стабилизатор-рыхлитель,установленный с помощью основания 3 шарнирно на оси 4, частично рыхлит подрезанный пласт,воспринимая боковые усилия, способствуя тем самым повышению устойчивости движения орудия. Зубчатый диск 7, установленный на оси 9,вращается, взаимодействуя с дном борозды,производя ее рыхление и находясь во взаимном зацеплении с лопастным колесом 6, передает вращение ему. Лопастное колесо 6 своими лопастями, поврнутыми в разные стороны относительно оси вращения ступицы на углы ,большие угла трения частиц почвы о поверхность лопастей, дополнительно рыхлят и равномерно разбрасывают частицы почвы в разные стороны по поверхности поля, дополнительно выравнивая е. ФОРМУЛА ИЗОБРЕТЕНИЯ Почвообрабатывающий рабочий орган,содержащий стойку,плоскорежущую лапу,стабилизаторы-рыхлители, отличающийся тем, что верхний зубчатый диск выполнен в виде лопастного колеса с закреплнными на ступице лопастями с расположенными радиально осями симметрии, 27821 причем лопасти относительно оси симметрии и вращения ступицы поврнуты на углы больше угла трения частиц почвы о поверхность лопастей, при этом углы поворота соседних лопастей относительно оси симметрии и вращения ступицы направлены в разные стороны, а ширина лопастей больше ширины зубьев нижнего зубчатого диска.
