Почвообрабатывающее орудие

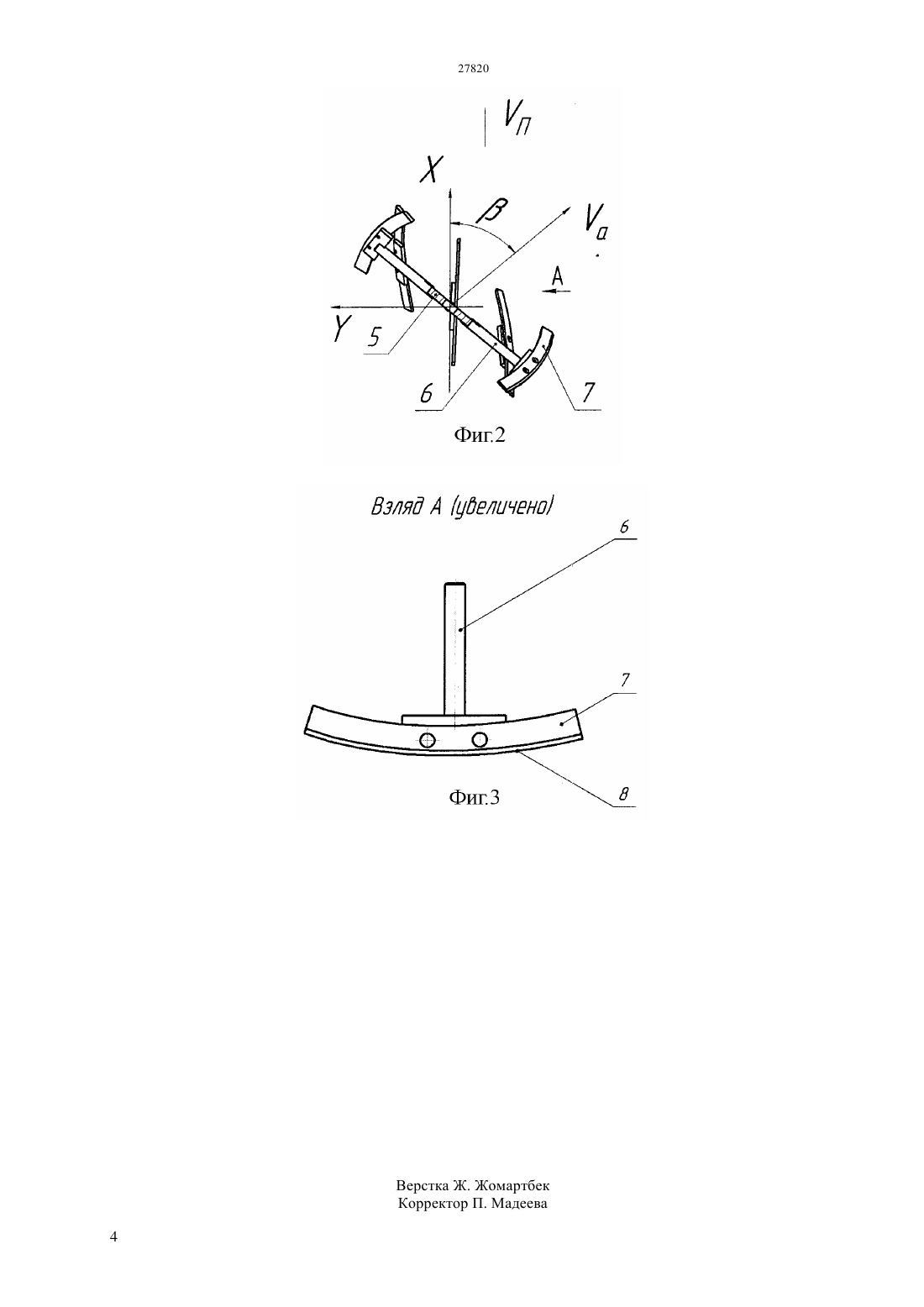

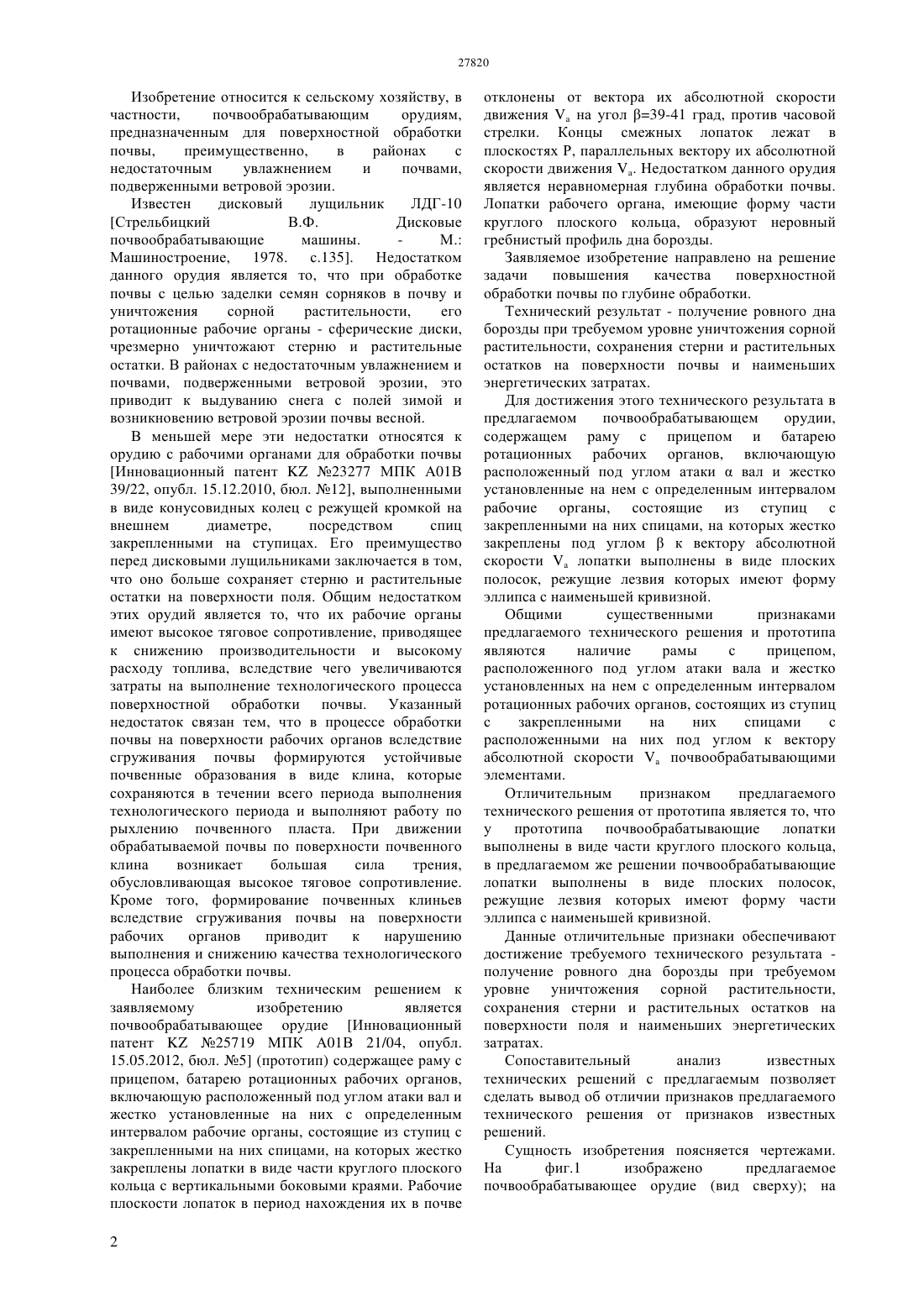

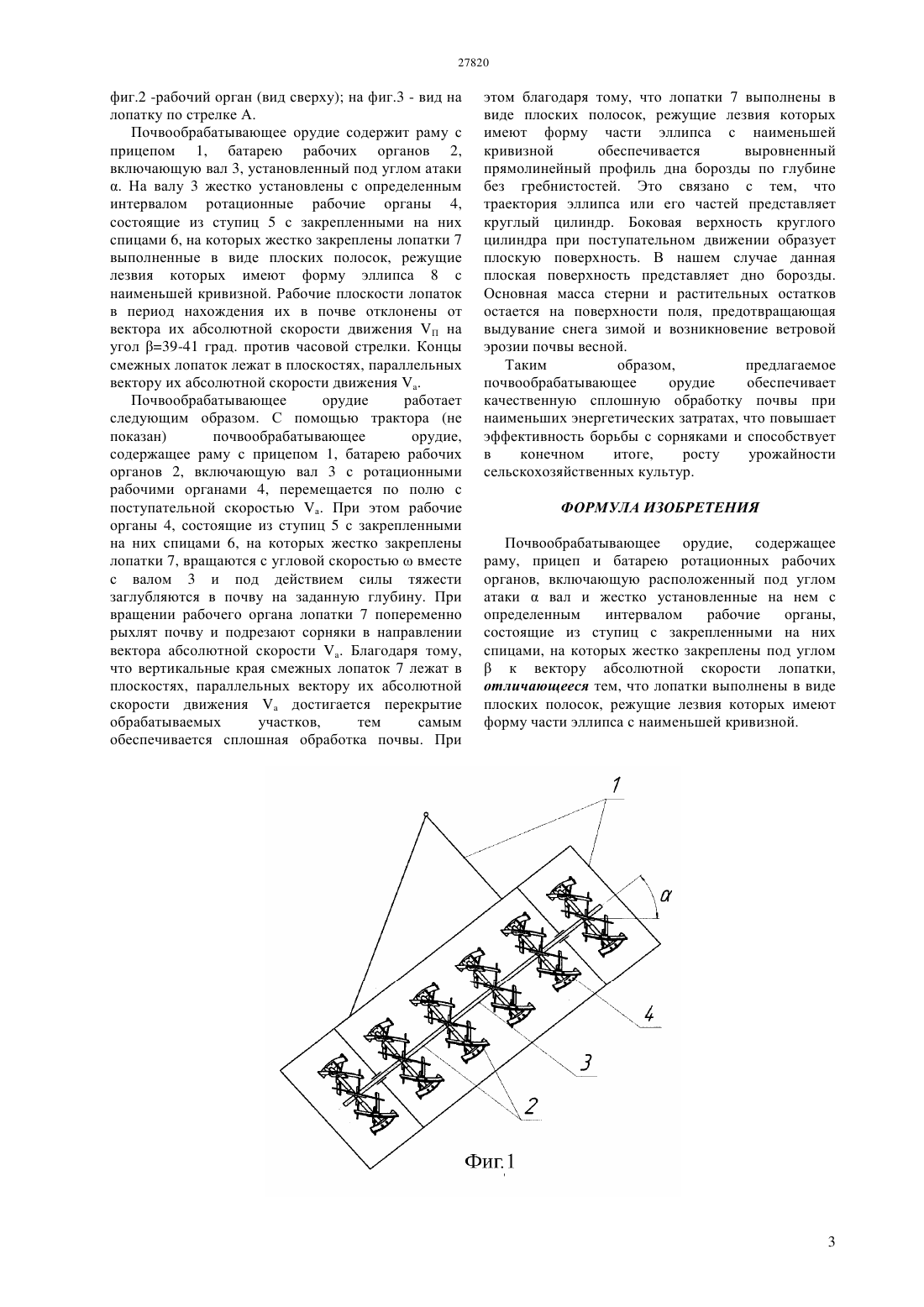

(51) 01 21/04 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН. На валу 3 жестко установлены с определенным интервалом ротационные рабочие органы 4,состоящие из ступиц 5 с закрепленными на них спицами 6, на которых жестко закреплены лопатки 7 выполненные в виде плоских полосок, режущие лезвия которых имеют форму эллипса 8 с наименьшей кривизной. Рабочие плоскости лопаток в период нахождения их в почве отклонены от вектора их абсолютной скорости движенияна угол 39-41 град. против часовой стрелки. Концы смежных лопаток лежат в плоскостях, параллельных вектору их абсолютной скорости движения . Данные отличительные признаки обеспечивают достижение требуемого технического результата получение ровного дна борозды при требуемом уровне уничтожения сорной растительности,сохранения стерни и растительных остатков на поверхности поля и наименьших энергетических затратах.(72) Курач Александр Александрович Амантаев Максат Амантайулы Гайфуллин Гаяз Закирович(73) Товарищество с ограниченной ответственностью Казахский научноисследовательский институт механизации и электрификации сельского хозяйства(57) Изобретение относится к сельскому хозяйству,в частности, почвообрабатывающим орудиям,предназначенным для поверхностной обработки почвы,преимущественно,в районах с недостаточным увлажнением и почвами,подверженными ветровой эрозии. Почвообрабатывающее орудие содержит раму с прицепом 1, батарею рабочих органов 2,включающую вал 3, установленный под углом атаки Изобретение относится к сельскому хозяйству, в частности,почвообрабатывающим орудиям,предназначенным для поверхностной обработки почвы,преимущественно,в районах с недостаточным увлажнением и почвами,подверженными ветровой эрозии. Известен дисковый лущильник ЛДГ-10 Стрельбицкий В.Ф. Дисковые почвообрабатывающие машины. М. Машиностроение, 1978. с.135. Недостатком данного орудия является то, что при обработке почвы с целью заделки семян сорняков в почву и уничтожения сорной растительности,его ротационные рабочие органы - сферические диски,чрезмерно уничтожают стерню и растительные остатки. В районах с недостаточным увлажнением и почвами, подверженными ветровой эрозии, это приводит к выдуванию снега с полей зимой и возникновению ветровой эрозии почвы весной. В меньшей мере эти недостатки относятся к орудию с рабочими органами для обработки почвы Инновационный патент 23277 МПК А 01 В 39/22, опубл. 15.12.2010, бюл. 12, выполненными в виде конусовидных колец с режущей кромкой на внешнем диаметре,посредством спиц закрепленными на ступицах. Его преимущество перед дисковыми лущильниками заключается в том,что оно больше сохраняет стерню и растительные остатки на поверхности поля. Общим недостатком этих орудий является то, что их рабочие органы имеют высокое тяговое сопротивление, приводящее к снижению производительности и высокому расходу топлива, вследствие чего увеличиваются затраты на выполнение технологического процесса поверхностной обработки почвы. Указанный недостаток связан тем, что в процессе обработки почвы на поверхности рабочих органов вследствие сгруживания почвы формируются устойчивые почвенные образования в виде клина, которые сохраняются в течении всего периода выполнения технологического периода и выполняют работу по рыхлению почвенного пласта. При движении обрабатываемой почвы по поверхности почвенного клина возникает большая сила трения,обусловливающая высокое тяговое сопротивление. Кроме того, формирование почвенных клиньев вследствие сгруживания почвы на поверхности рабочих органов приводит к нарушению выполнения и снижению качества технологического процесса обработки почвы. Наиболее близким техническим решением к заявляемому изобретению является почвообрабатывающее орудие Инновационный патент 25719 МПК А 01 В 21/04, опубл. 15.05.2012, бюл. 5 (прототип) содержащее раму с прицепом, батарею ротационных рабочих органов,включающую расположенный под углом атаки вал и жестко установленные на них с определенным интервалом рабочие органы, состоящие из ступиц с закрепленными на них спицами, на которых жестко закреплены лопатки в виде части круглого плоского кольца с вертикальными боковыми краями. Рабочие плоскости лопаток в период нахождения их в почве 2 отклонены от вектора их абсолютной скорости движенияна угол 39-41 град, против часовой стрелки. Концы смежных лопаток лежат в плоскостях Р, параллельных вектору их абсолютной скорости движения . Недостатком данного орудия является неравномерная глубина обработки почвы. Лопатки рабочего органа, имеющие форму части круглого плоского кольца, образуют неровный гребнистый профиль дна борозды. Заявляемое изобретение направлено на решение задачи повышения качества поверхностной обработки почвы по глубине обработки. Технический результат - получение ровного дна борозды при требуемом уровне уничтожения сорной растительности, сохранения стерни и растительных остатков на поверхности почвы и наименьших энергетических затратах. Для достижения этого технического результата в предлагаемом почвообрабатывающем орудии,содержащем раму с прицепом и батарею ротационных рабочих органов, включающую расположенный под углом атакивал и жестко установленные на нем с определенным интервалом рабочие органы, состоящие из ступиц с закрепленными на них спицами, на которых жестко закреплены под угломк вектору абсолютной скоростилопатки выполнены в виде плоских полосок, режущие лезвия которых имеют форму эллипса с наименьшей кривизной. Общими существенными признаками предлагаемого технического решения и прототипа являются наличие рамы с прицепом,расположенного под углом атаки вала и жестко установленных на нем с определенным интервалом ротационных рабочих органов, состоящих из ступиц с закрепленными на них спицами с расположенными на них под углом к вектору абсолютной скоростипочвообрабатывающими элементами. Отличительным признаком предлагаемого технического решения от прототипа является то, что у прототипа почвообрабатывающие лопатки выполнены в виде части круглого плоского кольца,в предлагаемом же решении почвообрабатывающие лопатки выполнены в виде плоских полосок,режущие лезвия которых имеют форму части эллипса с наименьшей кривизной. Данные отличительные признаки обеспечивают достижение требуемого технического результата получение ровного дна борозды при требуемом уровне уничтожения сорной растительности,сохранения стерни и растительных остатков на поверхности поля и наименьших энергетических затратах. Сопоставительный анализ известных технических решений с предлагаемым позволяет сделать вывод об отличии признаков предлагаемого технического решения от признаков известных решений. Сущность изобретения поясняется чертежами. На фиг.1 изображено предлагаемое почвообрабатывающее орудие (вид сверху) на фиг.2 -рабочий орган (вид сверху) на фиг.3 - вид на лопатку по стрелке А. Почвообрабатывающее орудие содержит раму с прицепом 1, батарею рабочих органов 2,включающую вал 3, установленный под углом атаки. На валу 3 жестко установлены с определенным интервалом ротационные рабочие органы 4,состоящие из ступиц 5 с закрепленными на них спицами 6, на которых жестко закреплены лопатки 7 выполненные в виде плоских полосок, режущие лезвия которых имеют форму эллипса 8 с наименьшей кривизной. Рабочие плоскости лопаток в период нахождения их в почве отклонены от вектора их абсолютной скорости движения П на угол 39-41 град. против часовой стрелки. Концы смежных лопаток лежат в плоскостях, параллельных вектору их абсолютной скорости движения . Почвообрабатывающее орудие работает следующим образом. С помощью трактора (не показан) почвообрабатывающее орудие,содержащее раму с прицепом 1, батарею рабочих органов 2, включающую вал 3 с ротационными рабочими органами 4, перемещается по полю с поступательной скоростью а. При этом рабочие органы 4, состоящие из ступиц 5 с закрепленными на них спицами 6, на которых жестко закреплены лопатки 7, вращаются с угловой скоростьювместе с валом 3 и под действием силы тяжести заглубляются в почву на заданную глубину. При вращении рабочего органа лопатки 7 попеременно рыхлят почву и подрезают сорняки в направлении вектора абсолютной скорости . Благодаря тому,что вертикальные края смежных лопаток 7 лежат в плоскостях, параллельных вектору их абсолютной скорости движениядостигается перекрытие обрабатываемых участков,тем самым обеспечивается сплошная обработка почвы. При этом благодаря тому, что лопатки 7 выполнены в виде плоских полосок, режущие лезвия которых имеют форму части эллипса с наименьшей кривизной обеспечивается выровненный прямолинейный профиль дна борозды по глубине без гребнистостей. Это связано с тем, что траектория эллипса или его частей представляет круглый цилиндр. Боковая верхность круглого цилиндра при поступательном движении образует плоскую поверхность. В нашем случае данная плоская поверхность представляет дно борозды. Основная масса стерни и растительных остатков остается на поверхности поля, предотвращающая выдувание снега зимой и возникновение ветровой эрозии почвы весной. Таким образом,предлагаемое почвообрабатывающее орудие обеспечивает качественную сплошную обработку почвы при наименьших энергетических затратах, что повышает эффективность борьбы с сорняками и способствует в конечном итоге,росту урожайности сельскохозяйственных культур. ФОРМУЛА ИЗОБРЕТЕНИЯ Почвообрабатывающее орудие, содержащее раму, прицеп и батарею ротационных рабочих органов, включающую расположенный под углом атакивал и жестко установленные на нем с определенным интервалом рабочие органы,состоящие из ступиц с закрепленными на них спицами, на которых жестко закреплены под угломк вектору абсолютной скорости лопатки,отличающееся тем, что лопатки выполнены в виде плоских полосок, режущие лезвия которых имеют форму части эллипса с наименьшей кривизной.
