Плоскорезное орудие для обработки почвы

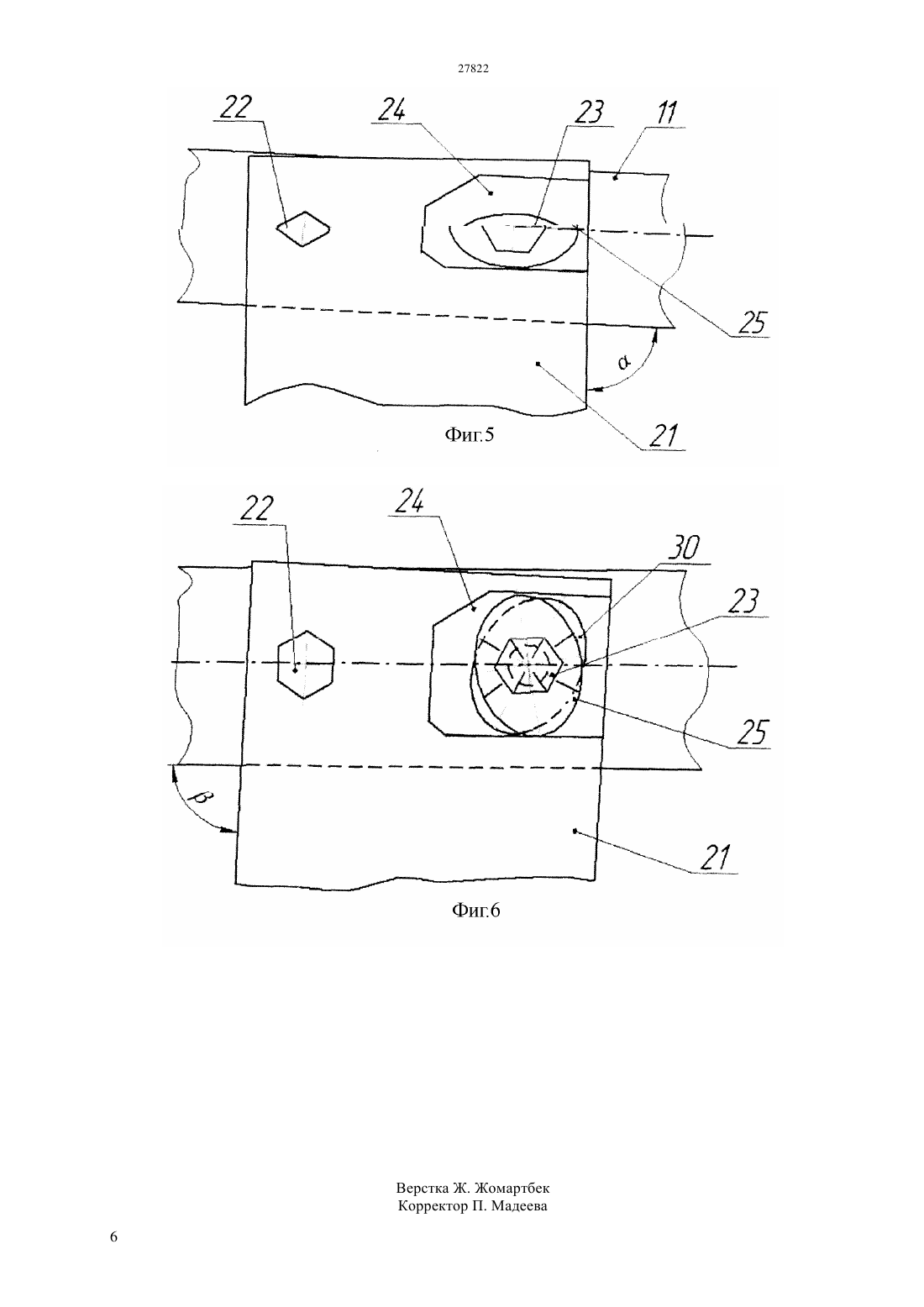

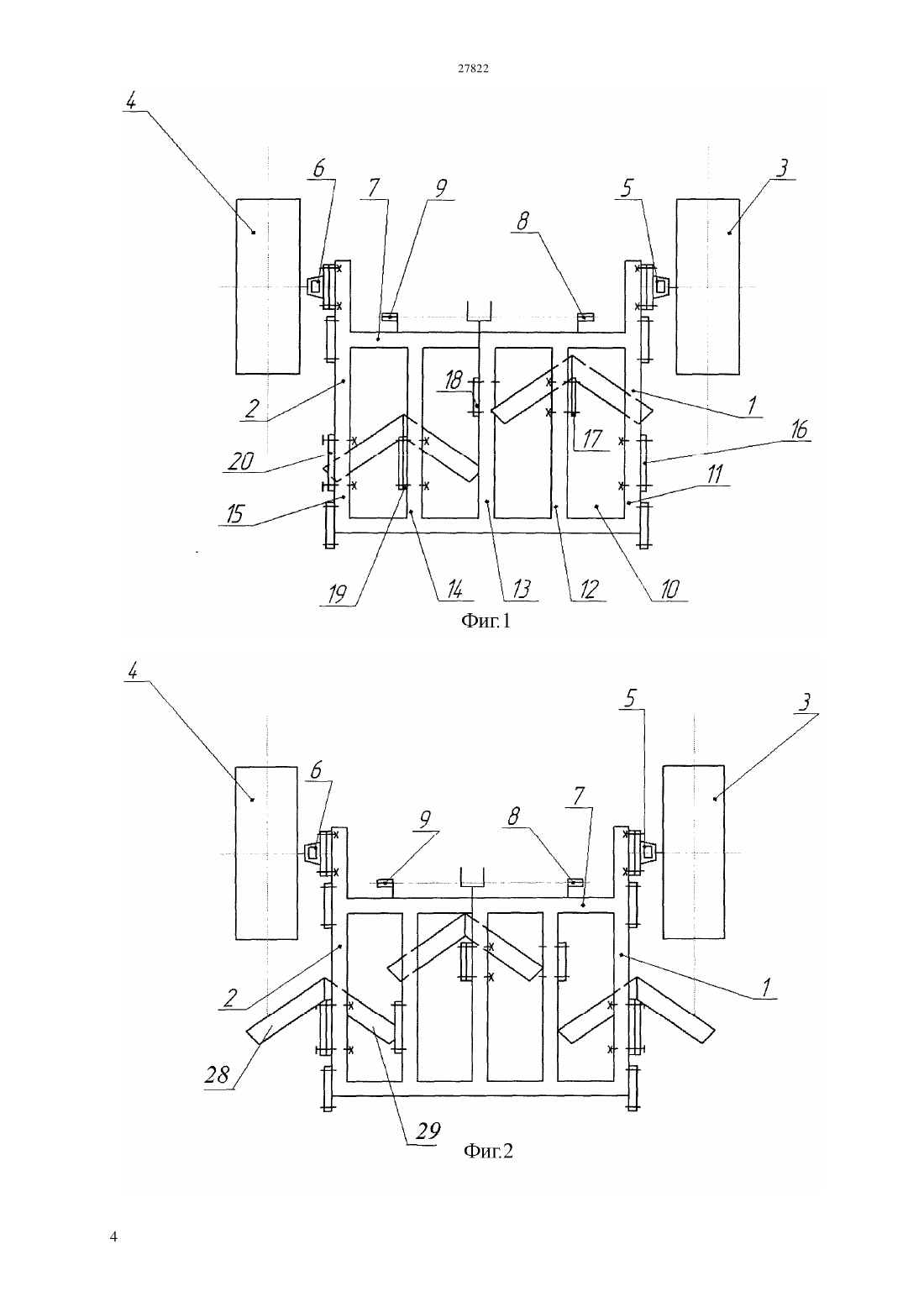

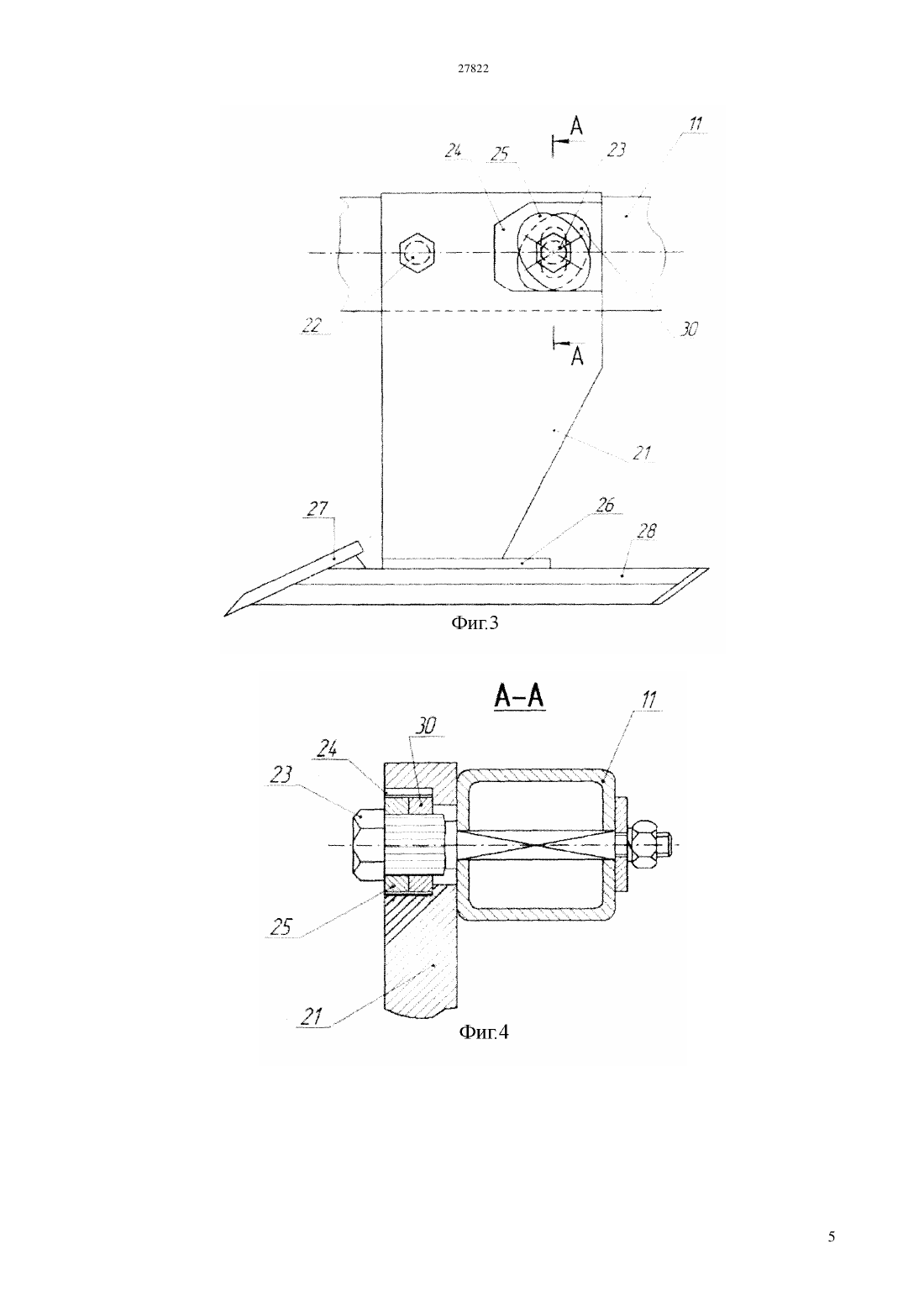

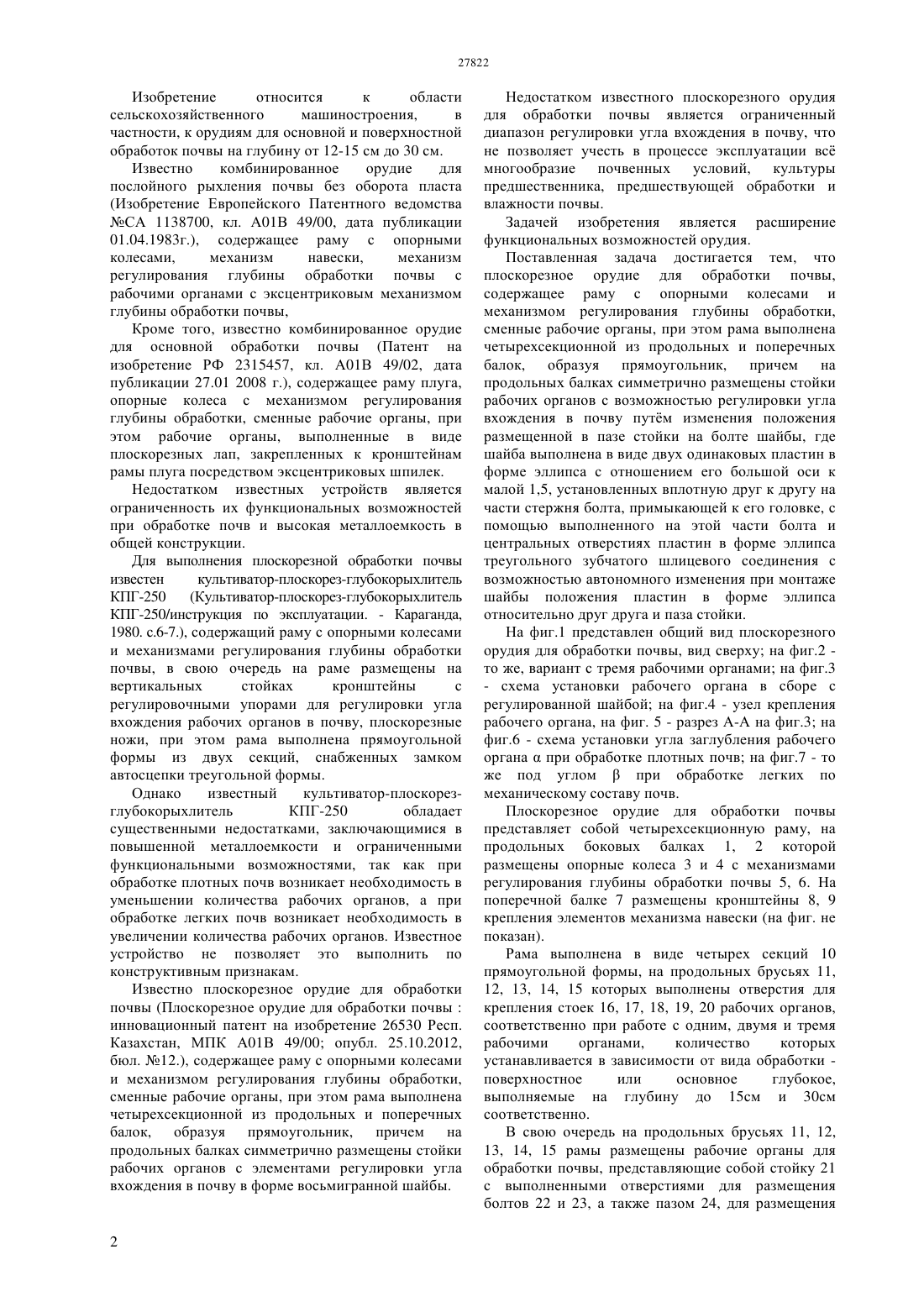

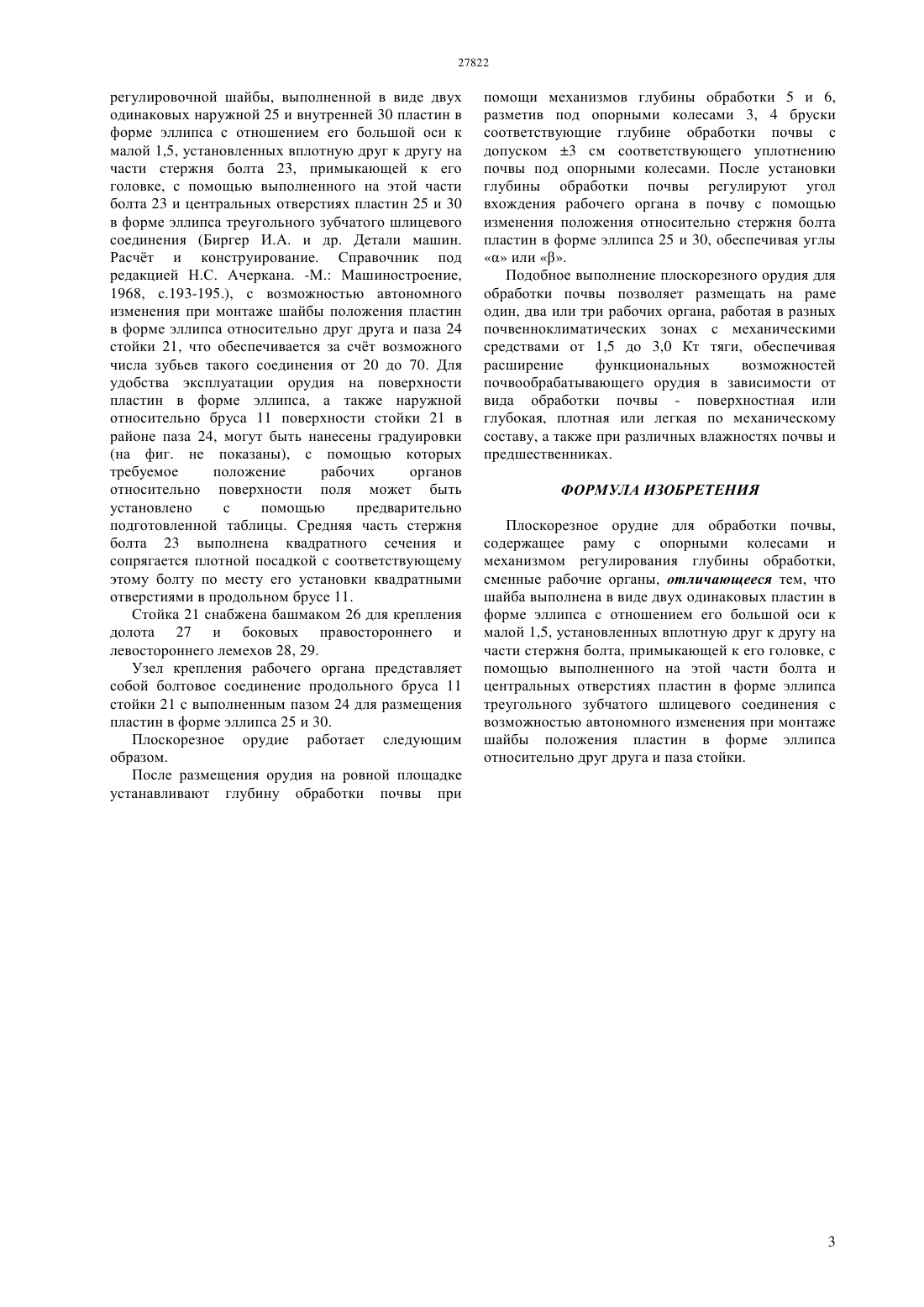

(51) 01 49/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Поставленная задача достигается тем, что плоскорезное орудие для обработки почвы,содержащее раму с опорными колесами и механизмом регулирования глубины обработки,сменные рабочие органы, при этом рама выполнена четырехсекционной из продольных и поперечных балок, образуя прямоугольник, причем на продольных балках симметрично размещены стойки рабочих органов с возможностью регулировки угла вхождения в почву путм изменения положения размещенной в пазе стойки на болте шайбы, где шайба выполнена в виде двух одинаковых пластин в форме эллипса с отношением его большой оси к малой 1,5, установленных вплотную друг к другу на части стержня болта, примыкающей к его головке, с помощью выполненного на этой части болта и центральных отверстиях пластин в форме эллипса треугольного зубчатого шлицевого соединения с возможностью автономного изменения при монтаже шайбы положения пластин в форме эллипса относительно друг друга и паза стойки.(72) Романюк Николай НиколаевичШило Иван НиколаевичАгейчик Валерий АлександровичНукешев Саяхат Оразович Есхожин Джадыгер ЗарлыковичСыздыков Жанат АнуарбековичМуращенко Владимир ИвановичАхметов Ержан Советович(54) ПЛОСКОРЕЗНОЕ ОРУДИЕ ДЛЯ ОБРАБОТКИ ПОЧВЫ(57) Изобретение относится к области сельскохозяйственного машиностроения,в частности, к орудиям для основной и поверхностной обработок почвы на глубину от 12-15 см до 30 см. Задачей изобретения является расширение функциональных возможностей орудия. Изобретение относится к области сельскохозяйственного машиностроения,в частности, к орудиям для основной и поверхностной обработок почвы на глубину от 12-15 см до 30 см. Известно комбинированное орудие для послойного рыхления почвы без оборота пласта(Изобретение Европейского Патентного ведомства СА 1138700, кл. А 01 В 49/00, дата публикации 01.04.1983 г.), содержащее раму с опорными колесами,механизм навески,механизм регулирования глубины обработки почвы с рабочими органами с эксцентриковым механизмом глубины обработки почвы,Кроме того, известно комбинированное орудие для основной обработки почвы (Патент на изобретение РФ 2315457, кл. А 01 В 49/02, дата публикации 27.01 2008 г.), содержащее раму плуга,опорные колеса с механизмом регулирования глубины обработки, сменные рабочие органы, при этом рабочие органы, выполненные в виде плоскорезных лап, закрепленных к кронштейнам рамы плуга посредством эксцентриковых шпилек. Недостатком известных устройств является ограниченность их функциональных возможностей при обработке почв и высокая металлоемкость в общей конструкции. Для выполнения плоскорезной обработки почвы известен культиватор-плоскорез-глубокорыхлитель КПГ-250(Культиватор-плоскорез-глубокорыхлитель КПГ-250/инструкция по эксплуатации. - Караганда,1980. с.6-7.), содержащий раму с опорными колесами и механизмами регулирования глубины обработки почвы, в свою очередь на раме размещены на вертикальных стойках кронштейны с регулировочными упорами для регулировки угла вхождения рабочих органов в почву, плоскорезные ножи, при этом рама выполнена прямоугольной формы из двух секций, снабженных замком автосцепки треугольной формы. Однако известный культиватор-плоскорезглубокорыхлитель КПГ-250 обладает существенными недостатками, заключающимися в повышенной металлоемкости и ограниченными функциональными возможностями, так как при обработке плотных почв возникает необходимость в уменьшении количества рабочих органов, а при обработке легких почв возникает необходимость в увеличении количества рабочих органов. Известное устройство не позволяет это выполнить по конструктивным признакам. Известно плоскорезное орудие для обработки почвы (Плоскорезное орудие для обработки почвыинновационный патент на изобретение 26530 Респ. Казахстан, МПК А 01 В 49/00 опубл. 25.10.2012,бюл. 12.), содержащее раму с опорными колесами и механизмом регулирования глубины обработки,сменные рабочие органы, при этом рама выполнена четырехсекционной из продольных и поперечных балок, образуя прямоугольник, причем на продольных балках симметрично размещены стойки рабочих органов с элементами регулировки угла вхождения в почву в форме восьмигранной шайбы. Недостатком известного плоскорезного орудия для обработки почвы является ограниченный диапазон регулировки угла вхождения в почву, что не позволяет учесть в процессе эксплуатации вс многообразие почвенных условий, культуры предшественника, предшествующей обработки и влажности почвы. Задачей изобретения является расширение функциональных возможностей орудия. Поставленная задача достигается тем, что плоскорезное орудие для обработки почвы,содержащее раму с опорными колесами и механизмом регулирования глубины обработки,сменные рабочие органы, при этом рама выполнена четырехсекционной из продольных и поперечных балок, образуя прямоугольник, причем на продольных балках симметрично размещены стойки рабочих органов с возможностью регулировки угла вхождения в почву путм изменения положения размещенной в пазе стойки на болте шайбы, где шайба выполнена в виде двух одинаковых пластин в форме эллипса с отношением его большой оси к малой 1,5, установленных вплотную друг к другу на части стержня болта, примыкающей к его головке, с помощью выполненного на этой части болта и центральных отверстиях пластин в форме эллипса треугольного зубчатого шлицевого соединения с возможностью автономного изменения при монтаже шайбы положения пластин в форме эллипса относительно друг друга и паза стойки. На фиг.1 представлен общий вид плоскорезного орудия для обработки почвы, вид сверху на фиг.2 то же, вариант с тремя рабочими органами на фиг.3- схема установки рабочего органа в сборе с регулированной шайбой на фиг.4 - узел крепления рабочего органа, на фиг. 5 - разрез А-А на фиг.3 на фиг.6 - схема установки угла заглубления рабочего органапри обработке плотных почв на фиг.7 - то же под угломпри обработке легких по механическому составу почв. Плоскорезное орудие для обработки почвы представляет собой четырехсекционную раму, на продольных боковых балках 1, 2 которой размещены опорные колеса 3 и 4 с механизмами регулирования глубины обработки почвы 5, 6. На поперечной балке 7 размещены кронштейны 8, 9 крепления элементов механизма навески (на фиг. не показан). Рама выполнена в виде четырех секций 10 прямоугольной формы, на продольных брусьях 11,12, 13, 14, 15 которых выполнены отверстия для крепления стоек 16, 17, 18, 19, 20 рабочих органов,соответственно при работе с одним, двумя и тремя рабочими органами,количество которых устанавливается в зависимости от вида обработки поверхностное или основное глубокое,выполняемые на глубину до 15 см и 30 см соответственно. В свою очередь на продольных брусьях 11, 12,13, 14, 15 рамы размещены рабочие органы для обработки почвы, представляющие собой стойку 21 с выполненными отверстиями для размещения болтов 22 и 23, а также пазом 24, для размещения регулировочной шайбы, выполненной в виде двух одинаковых наружной 25 и внутренней 30 пластин в форме эллипса с отношением его большой оси к малой 1,5, установленных вплотную друг к другу на части стержня болта 23, примыкающей к его головке, с помощью выполненного на этой части болта 23 и центральных отверстиях пластин 25 и 30 в форме эллипса треугольного зубчатого шлицевого соединения (Биргер И.А. и др. Детали машин. Расчт и конструирование. Справочник под редакцией Н.С. Ачеркана. -М. Машиностроение,1968, с.193-195.), с возможностью автономного изменения при монтаже шайбы положения пластин в форме эллипса относительно друг друга и паза 24 стойки 21, что обеспечивается за счт возможного числа зубьев такого соединения от 20 до 70. Для удобства эксплуатации орудия на поверхности пластин в форме эллипса, а также наружной относительно бруса 11 поверхности стойки 21 в районе паза 24, могут быть нанесены градуировки(на фиг. не показаны), с помощью которых требуемое положение рабочих органов относительно поверхности поля может быть установлено с помощью предварительно подготовленной таблицы. Средняя часть стержня болта 23 выполнена квадратного сечения и сопрягается плотной посадкой с соответствующему этому болту по месту его установки квадратными отверстиями в продольном брусе 11. Стойка 21 снабжена башмаком 26 для крепления долота 27 и боковых правостороннего и левостороннего лемехов 28, 29. Узел крепления рабочего органа представляет собой болтовое соединение продольного бруса 11 стойки 21 с выполненным пазом 24 для размещения пластин в форме эллипса 25 и 30. Плоскорезное орудие работает следующим образом. После размещения орудия на ровной площадке устанавливают глубину обработки почвы при помощи механизмов глубины обработки 5 и 6,разметив под опорными колесами 3, 4 бруски соответствующие глубине обработки почвы с допуском 3 см соответствующего уплотнению почвы под опорными колесами. После установки глубины обработки почвы регулируют угол вхождения рабочего органа в почву с помощью изменения положения относительно стержня болта пластин в форме эллипса 25 и 30, обеспечивая углыили . Подобное выполнение плоскорезного орудия для обработки почвы позволяет размещать на раме один, два или три рабочих органа, работая в разных почвенноклиматических зонах с механическими средствами от 1,5 до 3,0 Кт тяги, обеспечивая расширение функциональных возможностей почвообрабатывающего орудия в зависимости от вида обработки почвы - поверхностная или глубокая, плотная или легкая по механическому составу, а также при различных влажностях почвы и предшественниках. ФОРМУЛА ИЗОБРЕТЕНИЯ Плоскорезное орудие для обработки почвы,содержащее раму с опорными колесами и механизмом регулирования глубины обработки,сменные рабочие органы, отличающееся тем, что шайба выполнена в виде двух одинаковых пластин в форме эллипса с отношением его большой оси к малой 1,5, установленных вплотную друг к другу на части стержня болта, примыкающей к его головке, с помощью выполненного на этой части болта и центральных отверстиях пластин в форме эллипса треугольного зубчатого шлицевого соединения с возможностью автономного изменения при монтаже шайбы положения пластин в форме эллипса относительно друг друга и паза стойки.
