Орудие для обработки почвы

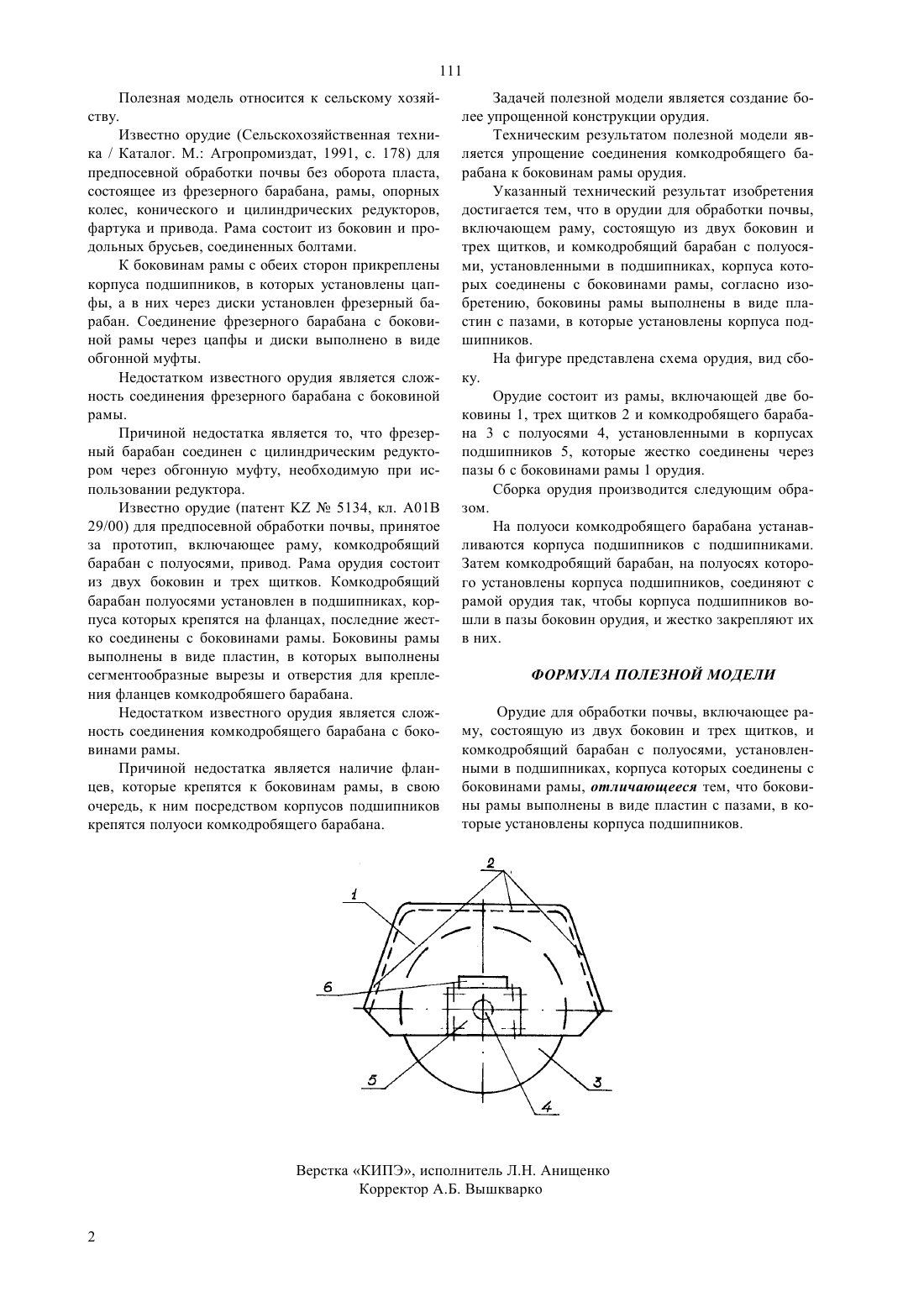

(51)7 01 29/00 ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ(72) Алшынбай Серик Муктарулы Чирков Александр Григорьевич Абдугулов Манап Капизович Рамазанов Ермек Молдашевич(73) Республиканское государственное казенное предприятие Казахский научно-исследовательский институт механизации и электрификации сельского хозяйства Министерства образования и науки Республики Казахстан(54) ОРУДИЕ ДЛЯ ОБРАБОТКИ ПОЧВЫ(57) Полезная модель относится к сельскому хозяйству. Орудие для обработки почвы включает раму,состоящую из двух боковин и трех щитков, и комкодробящий барабан с полуосями, установленными в подшипниках, корпуса которых соединены с боковинами рамы. Боковины рамы выполнены в виде пластин с пазами, в которые установлены корпуса подшипников. Предлагаемое орудие для обработки упрощает соединение комкодробящего барабана к боковинам рамы орудия. 111 Полезная модель относится к сельскому хозяйству. Известно орудие (Сельскохозяйственная техника / Каталог. М. Агропромиздат, 1991, с. 178) для предпосевной обработки почвы без оборота пласта,состоящее из фрезерного барабана, рамы, опорных колес, конического и цилиндрических редукторов,фартука и привода. Рама состоит из боковин и продольных брусьев, соединенных болтами. К боковинам рамы с обеих сторон прикреплены корпуса подшипников, в которых установлены цапфы, а в них через диски установлен фрезерный барабан. Соединение фрезерного барабана с боковиной рамы через цапфы и диски выполнено в виде обгонной муфты. Недостатком известного орудия является сложность соединения фрезерного барабана с боковиной рамы. Причиной недостатка является то, что фрезерный барабан соединен с цилиндрическим редуктором через обгонную муфту, необходимую при использовании редуктора. Известно орудие (патент 5134, кл. А 01 В 29/00) для предпосевной обработки почвы, принятое за прототип, включающее раму, комкодробящий барабан с полуосями, привод. Рама орудия состоит из двух боковин и трех щитков. Комкодробящий барабан полуосями установлен в подшипниках, корпуса которых крепятся на фланцах, последние жестко соединены с боковинами рамы. Боковины рамы выполнены в виде пластин, в которых выполнены сегментообразные вырезы и отверстия для крепления фланцев комкодробяшего барабана. Недостатком известного орудия является сложность соединения комкодробящего барабана с боковинами рамы. Причиной недостатка является наличие фланцев, которые крепятся к боковинам рамы, в свою очередь, к ним посредством корпусов подшипников крепятся полуоси комкодробящего барабана. Задачей полезной модели является создание более упрощенной конструкции орудия. Техническим результатом полезной модели является упрощение соединения комкодробящего барабана к боковинам рамы орудия. Указанный технический результат изобретения достигается тем, что в орудии для обработки почвы,включающем раму, состоящую из двух боковин и трех щитков, и комкодробящий барабан с полуосями, установленными в подшипниках, корпуса которых соединены с боковинами рамы, согласно изобретению, боковины рамы выполнены в виде пластин с пазами, в которые установлены корпуса подшипников. На фигуре представлена схема орудия, вид сбоку. Орудие состоит из рамы, включающей две боковины 1, трех щитков 2 и комкодробящего барабана 3 с полуосями 4, установленными в корпусах подшипников 5, которые жестко соединены через пазы 6 с боковинами рамы 1 орудия. Сборка орудия производится следующим образом. На полуоси комкодробящего барабана устанавливаются корпуса подшипников с подшипниками. Затем комкодробящий барабан, на полуосях которого установлены корпуса подшипников, соединяют с рамой орудия так, чтобы корпуса подшипников вошли в пазы боковин орудия, и жестко закрепляют их в них. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Орудие для обработки почвы, включающее раму, состоящую из двух боковин и трех щитков, и комкодробящий барабан с полуосями, установленными в подшипниках, корпуса которых соединены с боковинами рамы, отличающееся тем, что боковины рамы выполнены в виде пластин с пазами, в которые установлены корпуса подшипников.
