Орудие для обработки почвы

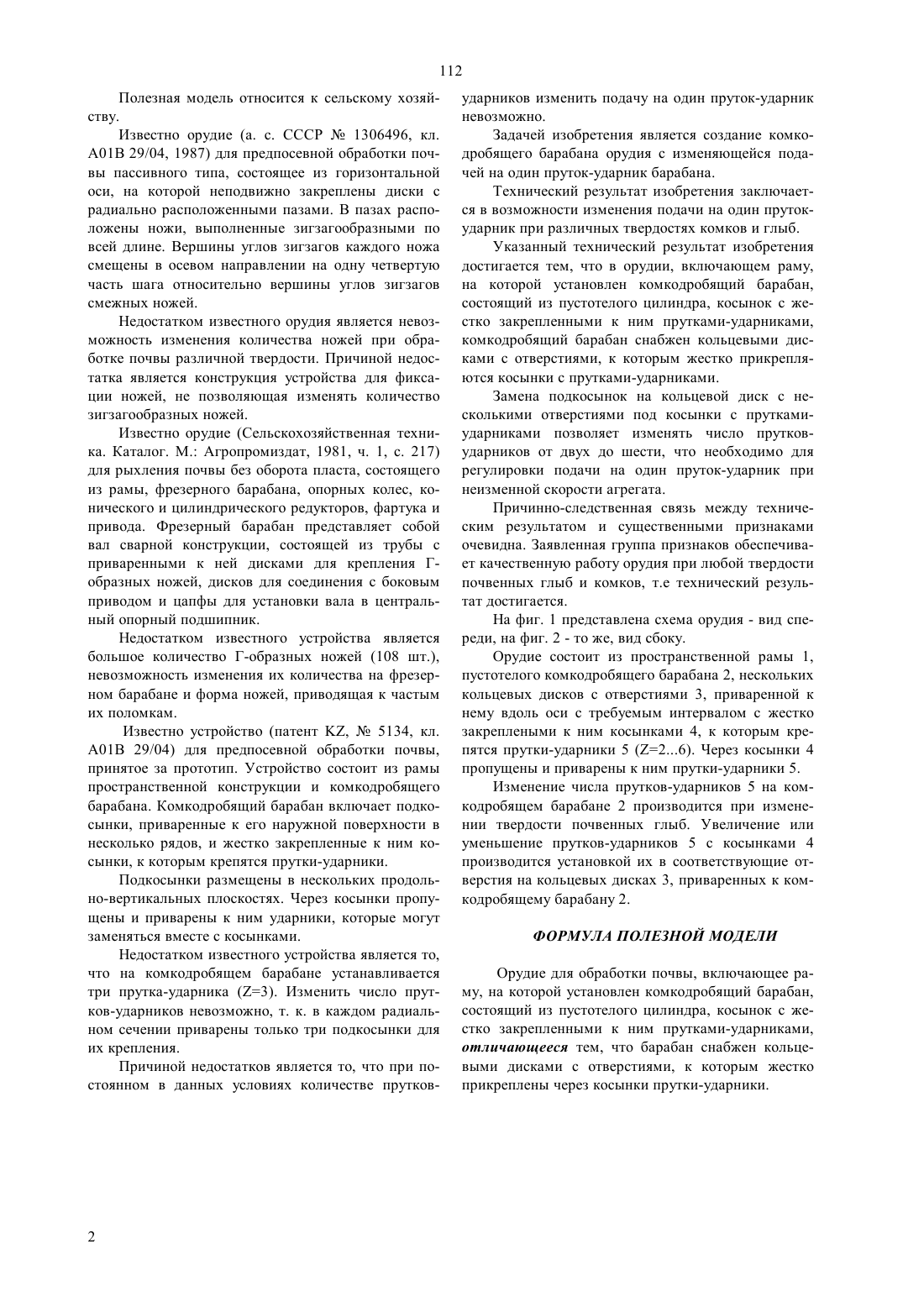

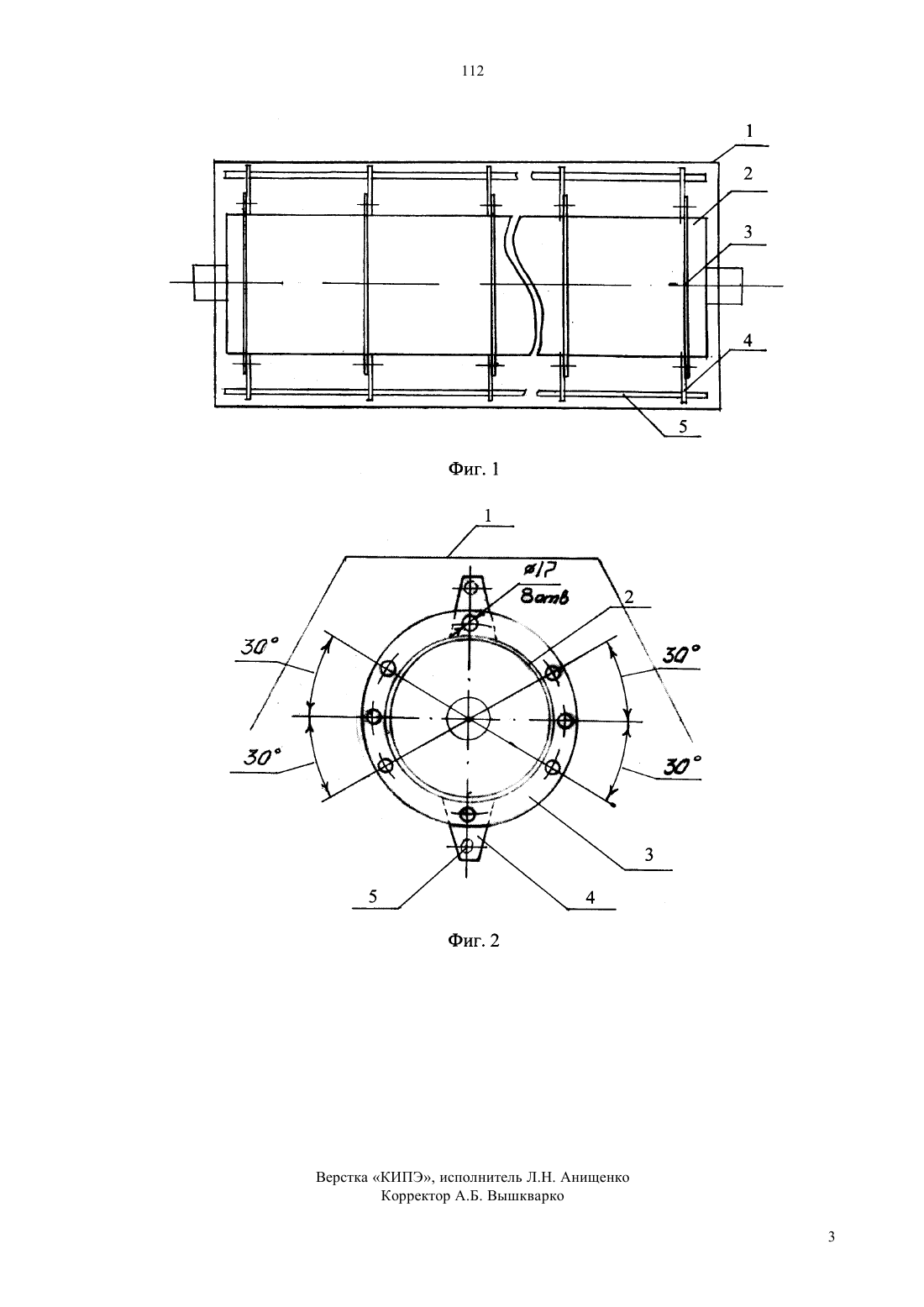

(51)7 01 29/04, 01 27/00 ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ(73) Республиканское государственное казенное предприятие Казахский научно-исследовательский институт механизации и электрификации сельского хозяйства Министерства образования и науки Республики Казахстан(54) ОРУДИЕ ДЛЯ ОБРАБОТКИ ПОЧВЫ(57) Полезная модель относится к сельскому хозяйству. Орудие для обработки почвы включает раму, на которой установлен комкодробящий барабан, состоящий из пустотелого цилиндра, косынок с жестко закрепленными к ним прутками-ударниками. Барабан снабжен кольцевыми дисками с отверстиями, к которым жестко прикреплены через косынки прутки-ударники. Предлагаемое орудие для обработки почвы обеспечивает возможность изменения количества прутков-ударников при обработке почвы различной твердости. 112 Полезная модель относится к сельскому хозяйству. Известно орудие (а. с. СССР 1306496, кл. А 01 В 29/04, 1987) для предпосевной обработки почвы пассивного типа, состоящее из горизонтальной оси, на которой неподвижно закреплены диски с радиально расположенными пазами. В пазах расположены ножи, выполненные зигзагообразными по всей длине. Вершины углов зигзагов каждого ножа смещены в осевом направлении на одну четвертую часть шага относительно вершины углов зигзагов смежных ножей. Недостатком известного орудия является невозможность изменения количества ножей при обработке почвы различной твердости. Причиной недостатка является конструкция устройства для фиксации ножей, не позволяющая изменять количество зигзагообразных ножей. Известно орудие (Сельскохозяйственная техника. Каталог. . гпромиздат, 1981, ч. 1, с. 217) для рыхления почвы без оборота пласта, состоящего из рамы, фрезерного барабана, опорных колес, конического и цилиндрического редукторов, фартука и привода. Фрезерный барабан представляет собой вал сварной конструкции, состоящей из трубы с приваренными к ней дисками для крепления Гобразных ножей, дисков для соединения с боковым приводом и цапфы для установки вала в центральный опорный подшипник. Недостатком известного устройства является большое количество Г-образных ножей (108 шт.),невозможность изменения их количества на фрезерном барабане и форма ножей, приводящая к частым их поломкам. Известно устройство (патент ,5134, кл. А 01 В 29/04) для предпосевной обработки почвы,принятое за прототип. Устройство состоит из рамы пространственной конструкции и комкодробящего барабана. Комкодробящий барабан включает подкосынки, приваренные к его наружной поверхности в несколько рядов, и жестко закрепленные к ним косынки, к которым крепятся прутки-ударники. Подкосынки размещены в нескольких продольно-вертикальных плоскостях. Через косынки пропущены и приварены к ним ударники, которые могут заменяться вместе с косынками. Недостатком известного устройства является то,что на комкодробящем барабане устанавливается три прутка-ударника (3). Изменить число прутков-ударников невозможно, т. к. в каждом радиальном сечении приварены только три подкосынки для их крепления. Причиной недостатков является то, что при постоянном в данных условиях количестве прутков 2 ударников изменить подачу на один пруток-ударник невозможно. Задачей изобретения является создание комкодробящего барабана орудия с изменяющейся подачей на один пруток-ударник барабана. Технический результат изобретения заключается в возможности изменения подачи на один прутокударник при различных твердостях комков и глыб. Указанный технический результат изобретения достигается тем, что в орудии, включающем раму,на которой установлен комкодробящий барабан,состоящий из пустотелого цилиндра, косынок с жестко закрепленными к ним прутками-ударниками,комкодробящий барабан снабжен кольцевыми дисками с отверстиями, к которым жестко прикрепляются косынки с прутками-ударниками. Замена подкосынок на кольцевой диск с несколькими отверстиями под косынки с пруткамиударниками позволяет изменять число прутковударников от двух до шести, что необходимо для регулировки подачи на один пруток-ударник при неизменной скорости агрегата. Причинно-следственная связь между техническим результатом и существенными признаками очевидна. Заявленная группа признаков обеспечивает качественную работу орудия при любой твердости почвенных глыб и комков, т.е технический результат достигается. На фиг. 1 представлена схема орудия - вид спереди, на фиг. 2 - то же, вид сбоку. Орудие состоит из пространственной рамы 1,пустотелого комкодробящего барабана 2, нескольких кольцевых дисков с отверстиями 3, приваренной к нему вдоль оси с требуемым интервалом с жестко закреплеными к ним косынками 4, к которым крепятся прутки-ударники 5 (26). Через косынки 4 пропущены и приварены к ним прутки-ударники 5. Изменение числа прутков-ударников 5 на комкодробящем барабане 2 производится при изменении твердости почвенных глыб. Увеличение или уменьшение прутков-ударников 5 с косынками 4 производится установкой их в соответствующие отверстия на кольцевых дисках 3, приваренных к комкодробящему барабану 2. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Орудие для обработки почвы, включающее раму, на которой установлен комкодробящий барабан,состоящий из пустотелого цилиндра, косынок с жестко закрепленными к ним прутками-ударниками,отличающееся тем, что барабан снабжен кольцевыми дисками с отверстиями, к которым жестко прикреплены через косынки прутки-ударники.
