Расклинивающее устройство канатного анкера

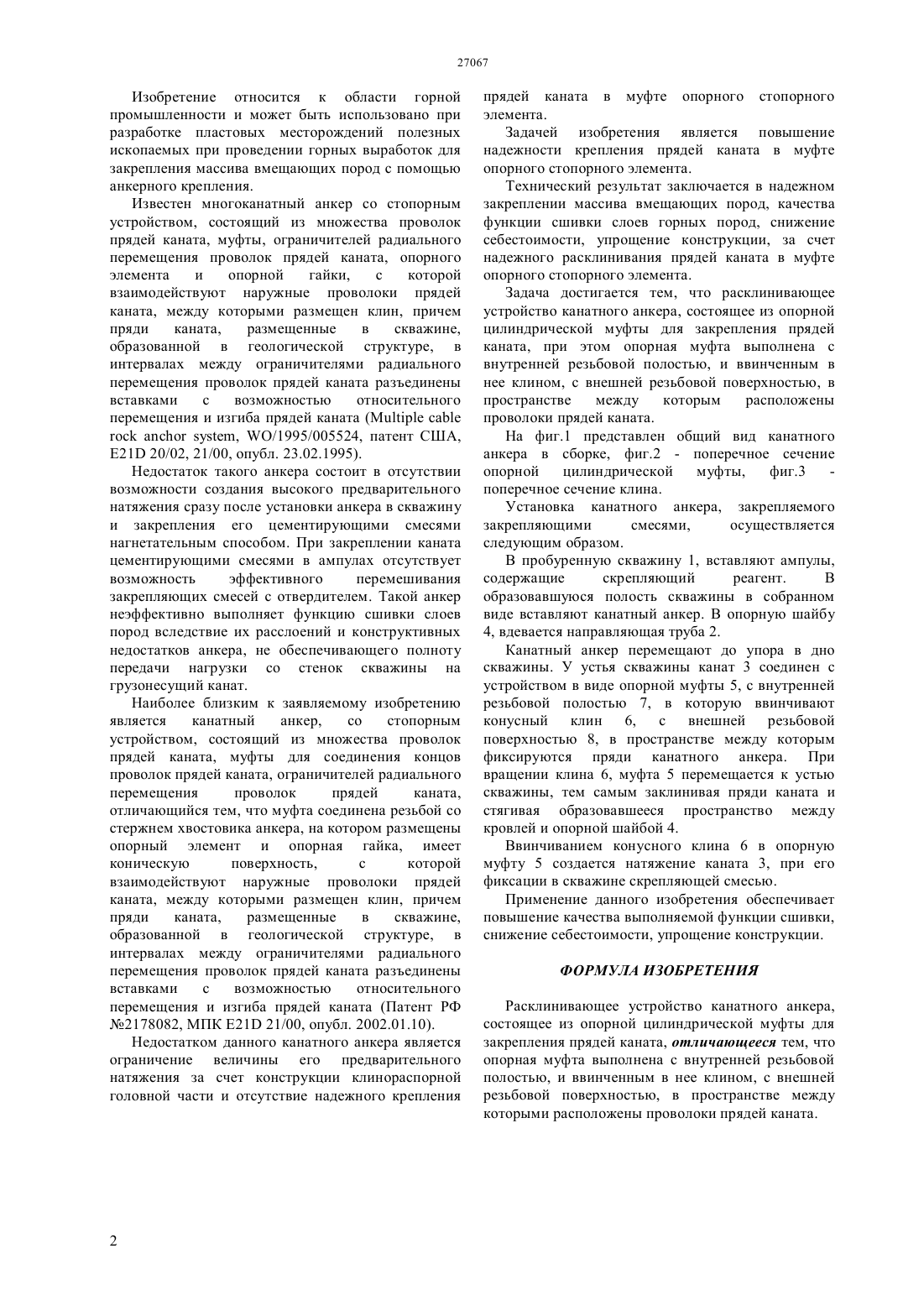

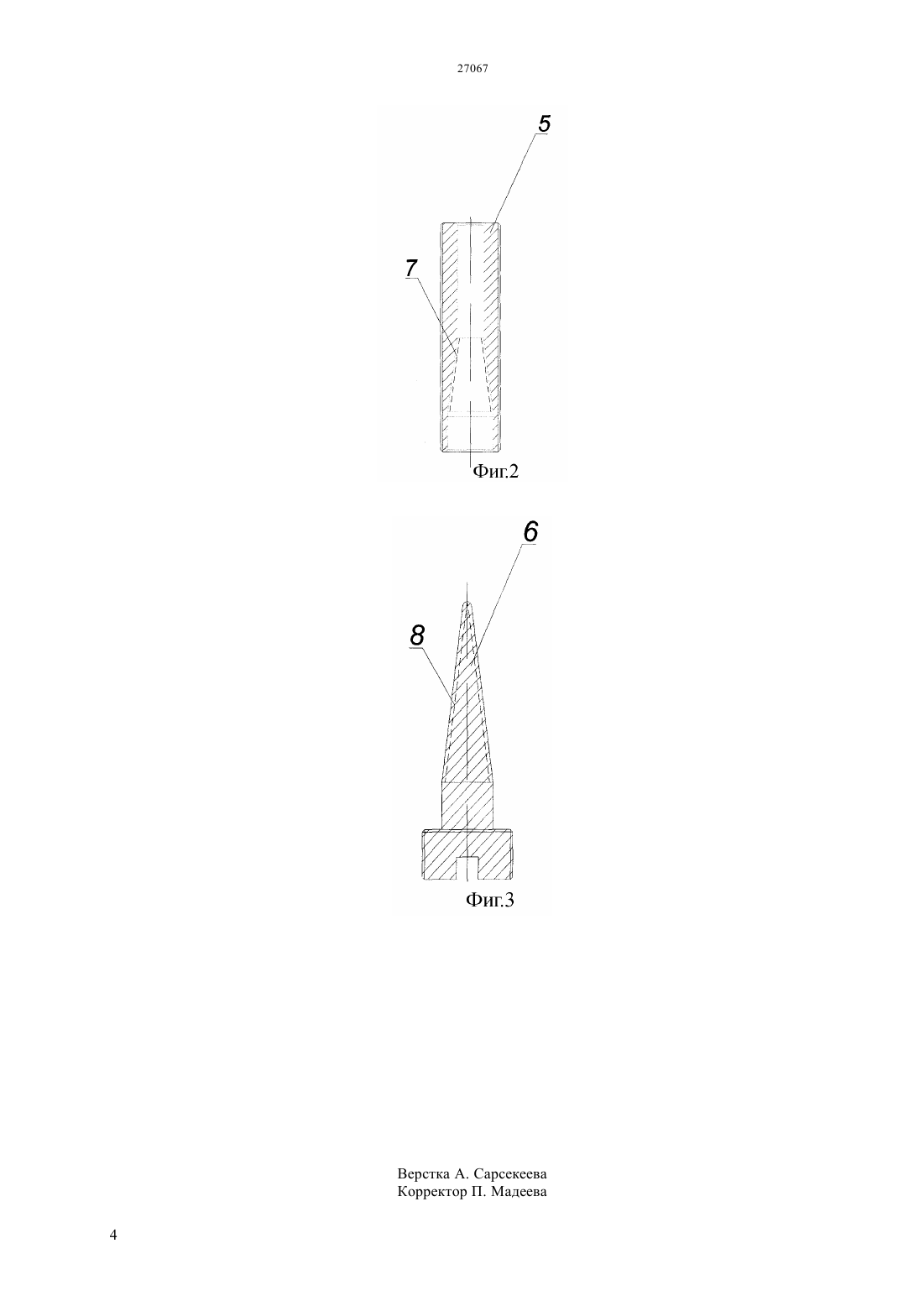

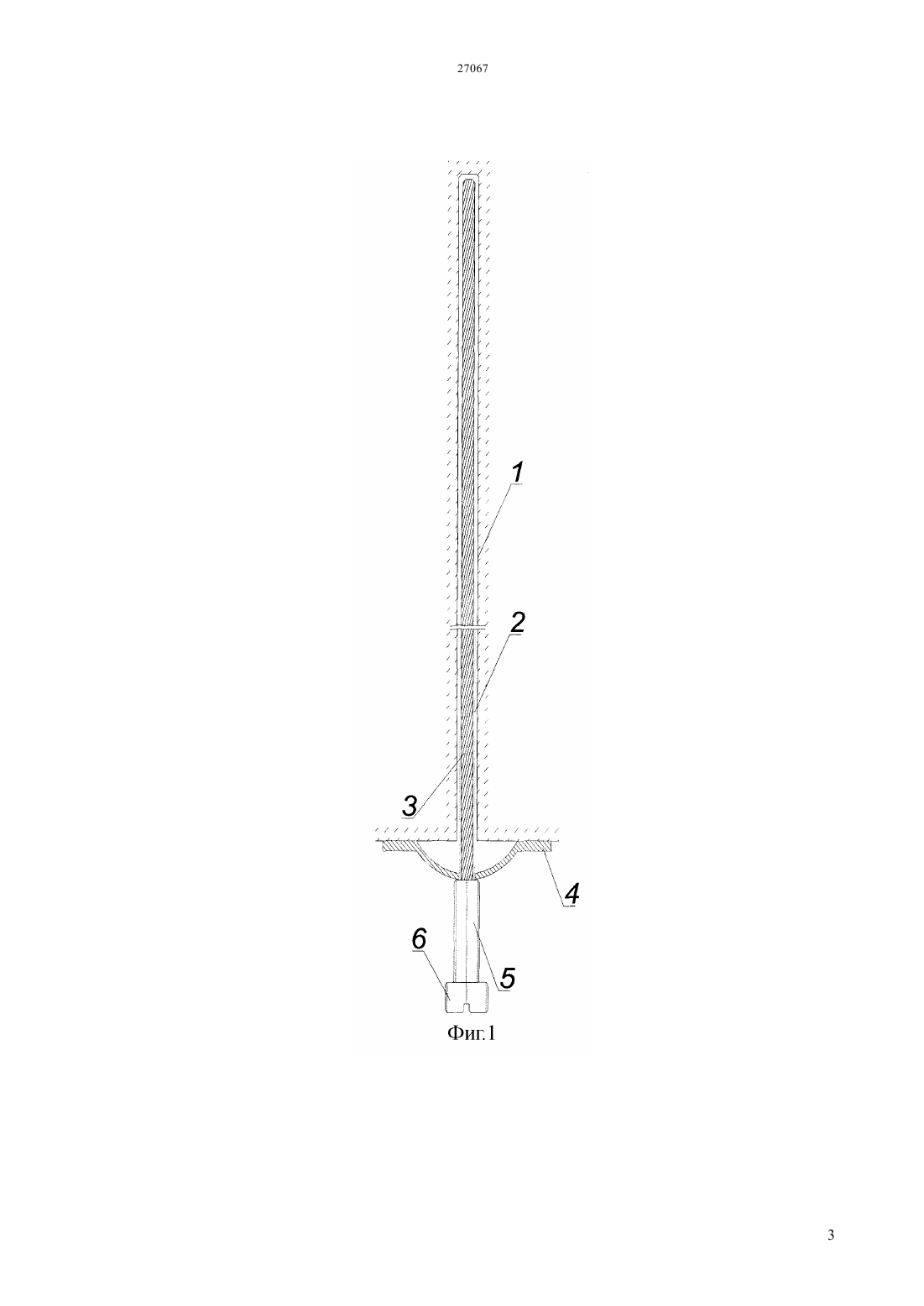

(51) 21 21/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ разработке пластовых месторождений полезных ископаемых при проведении горных выработок для закрепления массива вмещающих пород с помощью анкерного крепления. Задачей изобретения является повышение надежности крепления прядей каната в муфте опорного стопорного элемента. Расклинивающее устройство канатного анкера,состоящее из опорной цилиндрической муфты для закрепления прядей каната, отличающееся тем, что опорная муфта выполнена с внутренней резьбовой полостью, и ввинченным в нее клином, с внешней резьбовой поверхностью, в пространстве между которыми расположены проволоки прядей каната. Технический результат заключается в надежном закреплении массива вмещающих пород, качества функции сшивки слоев горных пород, снижение себестоимости, упрощение конструкции, за счет надежного расклинивания прядей каната в муфте опорного стопорного элемента.(72) Демин Владимир Федорович Ибатов Марат Кенесович Мухамедьяров Дукат Закирович Баймульдин Мурат Каирович Баймульдин Мурат Муратович Суров Евгений Григорьевич Демин Виталий Владимирович Демина Татьяна Владимировна Искаков Айдос Айдарханович Ахматнуров Денис Рамильевич Замиралов Александр Юрьевич Стефлюк Юрий Юрьевич(73) Республиканское государственное казенное предприятие Карагандинский государственный технический университет Министерства образования и науки Республики Казахстан(54) РАСКЛИНИВАЮЩЕЕ УСТРОЙСТВО КАНАТНОГО АНКЕРА(57) Изобретение относится к области горной промышленности и может быть использовано при Изобретение относится к области горной промышленности и может быть использовано при разработке пластовых месторождений полезных ископаемых при проведении горных выработок для закрепления массива вмещающих пород с помощью анкерного крепления. Известен многоканатный анкер со стопорным устройством, состоящий из множества проволок прядей каната, муфты, ограничителей радиального перемещения проволок прядей каната, опорного элемента и опорной гайки,с которой взаимодействуют наружные проволоки прядей каната, между которыми размещен клин, причем пряди каната,размещенные в скважине,образованной в геологической структуре, в интервалах между ограничителями радиального перемещения проволок прядей каната разъединены вставками с возможностью относительного перемещения и изгиба прядей каната (, О/1995/005524, патент США,21 20/02, 21/00, опубл. 23.02.1995). Недостаток такого анкера состоит в отсутствии возможности создания высокого предварительного натяжения сразу после установки анкера в скважину и закрепления его цементирующими смесями нагнетательным способом. При закреплении каната цементирующими смесями в ампулах отсутствует возможность эффективного перемешивания закрепляющих смесей с отвердителем. Такой анкер неэффективно выполняет функцию сшивки слоев пород вследствие их расслоений и конструктивных недостатков анкера, не обеспечивающего полноту передачи нагрузки со стенок скважины на грузонесущий канат. Наиболее близким к заявляемому изобретению является канатный анкер,со стопорным устройством, состоящий из множества проволок прядей каната, муфты для соединения концов проволок прядей каната, ограничителей радиального перемещения проволок прядей каната,отличающийся тем, что муфта соединена резьбой со стержнем хвостовика анкера, на котором размещены опорный элемент и опорная гайка, имеет коническую поверхность,с которой взаимодействуют наружные проволоки прядей каната, между которыми размещен клин, причем пряди каната,размещенные в скважине,образованной в геологической структуре, в интервалах между ограничителями радиального перемещения проволок прядей каната разъединены вставками с возможностью относительного перемещения и изгиба прядей каната (Патент РФ 2178082, МПК 21 21/00, опубл. 2002.01.10). Недостатком данного канатного анкера является ограничение величины его предварительного натяжения за счет конструкции клинораспорной головной части и отсутствие надежного крепления прядей каната в муфте опорного стопорного элемента. Задачей изобретения является повышение надежности крепления прядей каната в муфте опорного стопорного элемента. Технический результат заключается в надежном закреплении массива вмещающих пород, качества функции сшивки слоев горных пород, снижение себестоимости, упрощение конструкции, за счет надежного расклинивания прядей каната в муфте опорного стопорного элемента. Задача достигается тем, что расклинивающее устройство канатного анкера, состоящее из опорной цилиндрической муфты для закрепления прядей каната, при этом опорная муфта выполнена с внутренней резьбовой полостью, и ввинченным в нее клином, с внешней резьбовой поверхностью, в пространстве между которым расположены проволоки прядей каната. На фиг.1 представлен общий вид канатного анкера в сборке, фиг.2 - поперечное сечение опорной цилиндрической муфты,фиг.3 поперечное сечение клина. Установка канатного анкера, закрепляемого закрепляющими смесями,осуществляется следующим образом. В пробуренную скважину 1, вставляют ампулы,содержащие скрепляющий реагент. В образовавшуюся полость скважины в собранном виде вставляют канатный анкер. В опорную шайбу 4, вдевается направляющая труба 2. Канатный анкер перемещают до упора в дно скважины. У устья скважины канат 3 соединен с устройством в виде опорной муфты 5, с внутренней резьбовой полостью 7, в которую ввинчивают конусный клин 6, с внешней резьбовой поверхностью 8, в пространстве между которым фиксируются пряди канатного анкера. При вращении клина 6, муфта 5 перемещается к устью скважины, тем самым заклинивая пряди каната и стягивая образовавшееся пространство между кровлей и опорной шайбой 4. Ввинчиванием конусного клина 6 в опорную муфту 5 создается натяжение каната 3, при его фиксации в скважине скрепляющей смесью. Применение данного изобретения обеспечивает повышение качества выполняемой функции сшивки,снижение себестоимости, упрощение конструкции. ФОРМУЛА ИЗОБРЕТЕНИЯ Расклинивающее устройство канатного анкера,состоящее из опорной цилиндрической муфты для закрепления прядей каната, отличающееся тем, что опорная муфта выполнена с внутренней резьбовой полостью, и ввинченным в нее клином, с внешней резьбовой поверхностью, в пространстве между которыми расположены проволоки прядей каната.
