Способ разработки одиночных мощных нефтяных пластов

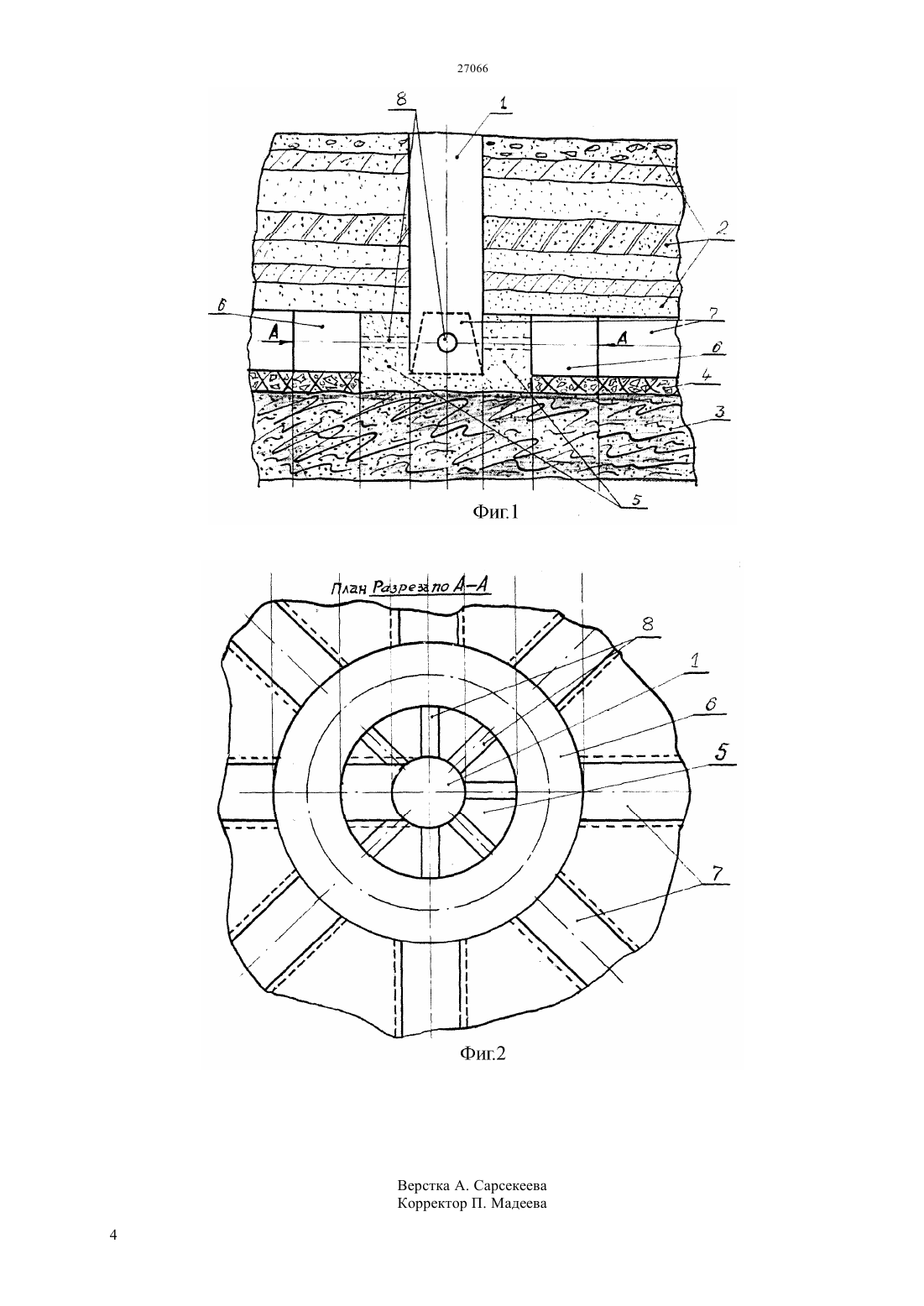

(51) 21 41/22 (2006.01) 21 41/24 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ пласта, состоящей из прочной горной породы. При этом в последней оставляют подошвенную породную корку над нефтяным пластом,достаточную для выдерживания пластового давления. После проведения ствола, на расстоянии 25-30 м от бокового контура ствола проводят кольцевую выработку, в плане располагающуюся также в прочной породе кровли нефтяного пласта с оставлением такого же подошвенного слоя породы над пластом. Также подошвенные слои пород оставляются при проходке подготовительных выработок, радиально расходящихся от ствола над нефтяным пластом, протяженности которых определяются контуром распространения нефтяного пласта. Далее соединив объемы всех выработокскважинами, пробуренными в охранном целике,расположенного вокруг забоя ствола,подготавливают к разрушению подошвенные слои пород подготовительных радиальных выработок совместно с верхней частью нефтяного пласта, а затем взрывают названные объекты. При этом создается за счет вынутых объемов выработок рыхлая породная среда, которая будет пропускать нефть в сторону ствола. Последний тщательно должен быть подготовленным к приему большой нефти.(72) Помашев Онал Парманкулович Нурлыбаев Рымбек Орынбасарович Смаилова Гульбагдам Жусуповна Аширбекова Роза Оразалиновна Сарыбаев Мадияр Абдуллаевич Кантарбаев Нурлан Нурмахамбетович(73) Республиканское государственное предприятие на праве хозяйственного ведения Казахский национальный технический университет им. К.И.Сатпаева Министерства образования и науки Республики Казахстан(56) Классификация и выбор методов подземной разработки месторождения. Алма-Ата, Наука,1969, с.170-374(54) СПОСОБ РАЗРАБОТКИ ОДИНОЧНЫХ МОЩНЫХ НЕФТЯНЫХ ПЛАСТОВ(57) Предложен способ разработки одиночных мощных нефтяных пластов, а также остающейся в недрах нефти более 60 запасов после эксплуатации месторождения и может быть использован для добычи локальных компактных по площади залегания одиночных пластов,неподдающихся традиционным способам разработки. Для осуществления вышеизложенного проходят ствол до непосредственной кровли нефтяного Изобретение относится к способам разработки нефтяных пластов, а также к способам отработки(известной из источников мировой информации) остающейся в недрах нефти более 60 запасов после эксплуатации месторождения и может быть использовано незамедлительно для добычи из локальных компактных по площади залегания одиночных мощных нефтяных пластов, а также из известных оставленных,неподдающихся традиционным способам, запасов. Известен способ разработки месторождения высоковязкой нефти,включающий закачку теплоносителя в скважины, пробуренные с поверхности, отбор нефти через добывающие скважины, пробуренные пологонаклонными и расположенными рядами из горной выработки,пройденной в продуктивном нефтяном пласте или ниже него, нагнетательные скважины, пробуренные вблизи границы участка разрабатываемого месторождения между рядами добывающих скважин, в промежутке между которыми и параллельно им пробуренные пологовосстающие скважины, забои которых ориентированы в кровлю нефтяного пласта пересекающие нагнетательные скважины или проходящие в зоне их влияния и образующие единую нагнетательную систему попеременно сменяющую пар на попутно добываемую воду для циклической закачки теплоносителя в разные группы скважин(ТюнькинБ.А., Букреев В.М., Груцкий Л.Г. и др. Способ разработки месторождения высоковязкой нефти. Патент РФ 2114289, МКИ Е 21 В 43/24,опубл. 1998, Бюл. 18). Приведенный аналог имеет недостатки. Способ применяется только на месторождениях высоковязкой нефти. При маловязкой нефти и наличии в ней растворенного газа по нефтяному пласту проводить горную выработку и бурить из нее наклонные скважины в сторону кровли пласта невозможно. Известен способ для добычи высоковязкой нефти, включающий закачку теплоносителя в нагнетательные скважины,пробуренные с поверхности и из горной выработки, отбор нефти через радиально расположенные добывающие скважины, пробуренные из горной выработки (,патент,4434849, МКИ Е 21 В 43/24, 1984). Недостатком этого способа является то, что закачка пара производится из горной выработки через радиально расположенные скважины. Вся технология применяемая в способе не подходит для маловязких нефтей, содержащих растворенный газ. Как прототипы известны пробивание ствола,проходки радиально отходящих выработок,подготовки залежей к выемке различными комплексами подземных выработок. Изложены более 250 разнообразных подземных систем разработки залежей. (См. книгу Байконуров О.А. Классификации и выбор методов подземной разработки месторождений. Алма-Ата, Наука,1969, с. 170-374). В приведенном источнике из сплошной системы разработки расширяющимся фронтом с выемкой 2 почвоуступным забоемэтажно-сплошной системы разработки с открытым выработанным пространством и выемкой лава-этаж той же системы с временным магазинированием руды - с выемкой диагональным потолкоуступным забоем и частичным магазинированием руды сплошной системы разработки полосами по диагонали с закладкой этажно-камерной системы разработки и камерами по простиранию с обрушением кровли и отбойки шпурами из подэтажных штреков системы этажного принудительного обрушения с отбойкой глубокими скважинами на нижние компенсационные камеры и из множества других систем лишь отдельные элементы близки применительно к предложенному способу разработки нефтяного пласта. Например, отбойка глубокими скважинами пород кровли пласта верхней ее части в компенсационные камеры, т.е. выработки радиально проведенные от кольцевой выработки, подготовленной вокруг забоя ствола. Здесь следует констатировать факт,что эффективные методы разработки с использованием стволов и подземных подготовительных выработок,приведенные в прототипа, в основном применяются для разработки твердых полезных ископаемых и естественно, изложенное в прототипе должно быть изменено применительно к разработке нефтегазовых месторождений. Сущность предлагаемого способа разработки одиночных мощных нефтяных пластов заключается в том, что ствол проходят до непосредственной кровли нефтяного пласта и при этом в подошве оставляют слой породы до нефтяного пласта,мощностью достаточной для поддержания пластового давления, затем проходят выработку протяженностью 25-30 м от ствола также по породам кровли нефтяного пласта с оставлением подошвенного слоя, из этой выработки проходят кольцевую вокруг ствола выработку заодно с формированием приствольного охранного целика. Из кольцевой выработки проводят в кровле нефтяного пласта, с оставлением подошвенного слоя, расходящиеся радиально -ое число необходимых добычных выработок, каждую из которых формируют конкретной протяженности в зависимости от геометрии нефтяного пласта и местоположения ствола. В приствольном охранном целике пробуривают -ое число радиальных скважин, соединяющих объемы ствола и кольцевой выработки и обеспечивающих ожидаемый дебит нефти. После полной подготовки устьевой части ствола к приему дебита нефти, подошвенные слои пород закольцевых выработок подготавливают к разрушению взрывами для раскрытия нефтяного пласта, после этого подошвы и верхние части пласта взрывают и вводят в эксплуатацию нефтяной пласт. На фиг.1 приведен вертикальный разрез ствола 1,слоев горных пород 2, нефтяного пласта 3,подошвенного слоя 4, охранного целика 5,кольцевой выработки 7 и скважин 8 в охранном целике, соединяющие выработки 7 через кольцевую выработку 6 с объемом ствола 1. На фиг.2 приведен план горизонтального разреза по А-А фиг.1. На нем наглядно отражены ствол 1,охранный целик 5, кольцевая выработка 6,радиально направленные от ствола 1 выработки 7 и скважины 8 в охранном целике, соединяющие объемы ствола 1 с объемами выработок 7. Способ разработки одиночных мощных нефтяных пластов осуществляется следующим образом. После тщательной подготовки ствола 1 к приему маловязкой нефти, смешанной с газом,проведения кольцевой выработки 6, радиально направленных подготовительных выработок 7,формирования охранного целика 5 вокруг забоя ствола 1, оставления подошвенного породного слоя 4, выдерживающего пластовое нефтяное давление пласта 3 и соединения объемов ствола 1, кольцевой выработки 6 и добычных радиальных выработок 7 скважинами 8, пробуренных в охранном целике 5,производят взрывы, разрушающие породные подошвы 4 выработок 7 и верхние части нефтяного пласта 3. При этом за счет объемов выработок 7 взорванные массы породной подошвы 4 и верхней части пласта 3 получают достаточное разрыхление. Нефть и газ под давлением нефтяного пласта 3 устремится и потечет по взорванной рыхлой среде к стволу 1. Таким образом, подготовленный ствол 1,особенно его устьевая часть, необходимое монтированное оборудование, насосные установки и расчетные транспортирующие трубопроводы, в конечном счете, обеспечат прием и распределение значительного объема поступающей нефти. Экономический эффект можно будет подсчитать после апробации предлагаемого способа в течении одного часа, сутки, недели, месяца и года. Предположительно ожидаемый экономический эффект должен быть весьма значительным, так как сама идея заложенная в способ преследует достижения такого эффекта. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ разработки одиночных мощных нефтяных пластов, включающий проведение ствола и других дополнительных выработок для вскрытия нижележащей залежи, отличающийся тем, что ствол проходят до непосредственной кровли нефтеносного пласта и при этом в подошве оставляют слой породы до нефтяного пласта, мощностью достаточной для выдерживания пластового давления, затем проходят выработку протяженностью 25-30 м от ствола также по породам кровли нефтяного пласта с оставлением подошвенного слоя, из этой выработки проходят кольцевую вокруг ствола выработку заодно с формированием приствольного охранного целика. 2. Способ разработки одиночных мощных нефтяных пластов по п.1, отличающийся тем, что из кольцевой выработки проводят в кровле нефтеносного пласта, с оставлением подошвенного слоя, расходящиеся радиально - число необходимых добычных выработок, каждую из которых формируют конкретной протяженности в зависимости от геометрии нефтяного пласта и местоположения ствола. 3. Способ разработки одиночных мощных нефтяных пластов по п.п.1 и 2, отличающийся тем, что в приствольном охранном целике пробуривают -ое число радиальных скважин, соединяющих объемы ствола и кольцевой выработки и обеспечивающих ожидаемый дебит нефти. 4. Способы разработки одиночных мощных нефтяных пластов по п.п 1, 2 и 3, отличающийся тем, что после полной подготовки устьевой части ствола к приему дебита нефти, подошвенные слои пород закольцевых выработок подготавливают к разрушению взрывами для раскрытия нефтяного пласта, после этого подошвы и верхние части пласта взрывают и вводят в эксплуатацию нефтяной пласт.
